Замена заднего тормозного цилиндра ваз 2109

Способы профилактики

Своевременная диагностика и обслуживание элементов тормозной системы поможет избежать многих неисправностей в автомобиле, в том числе и ситуации, когда клинит переднее колесо или не крутится заднее колесо «Гранты». Вот некоторые рекомендации по профилактике:

  • следить за степенью износа тормозных колодок, при необходимости менять их;
  • проверять состояние суппортов, направляющих механизмов, при сильном загрязнении очищать и смазывать их;
  • проверять уровень и качество тормозной жидкости, при необходимости доливать или менять полностью;
  • проверять тормозные магистрали и цилиндры на предмет протечек и наличие дефектов;
  • регулировать стояночный тормоз.


Профилактика для «Лады Гранты»

Также следует прокачивать тормозную систему при наличии в ней воздуха.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Длинная головка на 13 потребуется, если соберетесь регулировать ручник. Для простой замены колодок она не нужна.


Расслоение и сильный износ задних колодок = не работающий ручник, шумы и уход автомобиля в стороны при торможении.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности;
  • Снимаем с ручника, ставим на нейтралку;
  • Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо (домкратим машину) и снимаем его.


Подпираем колеса, снимаем ручник и колесо. Существуют Лады с дисковыми тормозами по кругу. Нередко их меняют по необходимости, но иногда помогает и проточка тормозных дисков. Не знаете что выбрать — спросите совета у диагноста.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Если барабан закис и не снимается, те же штифты можно вкрутить в соседние отверстия как показано на фото – они сделаны для механического снятия барабана.


Выкручиваем штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.


Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).


На данном этапе нам нужны пружины 5, 13, 7 и планка 6.Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.


Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Для удобства сборки: удерживающие пружины 7 можно надеть с помощью тонкого провода или проволоки.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задних колодок на Лада Гранта с ABS

Замена тормозных колодок в барабанных тормозах Лада Гранта, казалось бы, не должна вызывать никаких сложностей. Тем не менее встречаются случаи, когда неумелое обращение с тормозным механизмом заканчивается повреждением тормозного барабана, фрикционных накладок колодок или пыльников тормозных цилиндров. Чтобы избежать подобного безобразия, узнаем секреты, которые есть у Лада Гранта с АБС, связанные с барабанными тормозами.

Как проверить износ тормозных колодок на Гранте

С бухты-барахты никто не станет заниматься заменой тормозных колодок. На это есть свои причины, и пробег здесь основной роли не играет. Ресурс ВАЗовских колодок предсказать довольно сложно. Уровень износа задних колодок барабанного тормозного механизма сильно зависит как от качества фрикционных накладок и их состава, так и от стиля вождения.

В первую очередь об износе задних колодок скажет плохая работа ручного тормоза. При торможении в штатных условиях износ задних колодок ощутить сложновато, поскольку 75% тормозного усилия приходится на передние колеса.

Но у Гранты есть одна подсказка — это лючок в тормозном щите , закрытый резиновой заглушкой. Его можно обнаружить, если расковырять грязь с тыльной стороны щитка.

Если открыть лючок, износ передней колодки буде виден явно, а передняя колодка изнашивается гораздо быстрее задней.

Если заменить колодки только с одной стороны, возможен увод автомобиля в сторону при торможении, особенно на скользкой дороге.

Меняем тормозные колодки на Гранте с АБС

Процесс замены колодок на Гранте с АБС и без него отличаются только мелочами. Во-первых, за тормозным барабаном установлен задающий диск. Во-вторых, в тормозном щите с тыльной стороны установлен датчик АБС, который нужно будет снять. В-третьих, в колодках для машин с АБС предусмотрены технологические отверстия для этого датчика.

В первую очередь нужно распустить троса ручного тормоза. Если у нас еще установлена заводская теплозащита над глушителем, ее придется снять, открутив 4 гайки.

Потом просто откручиваем ключом на 13 мм контргайку натяжителя ручника, а вторую гайку отпускаем до упора.

Добираемся до тормозного механизма. Фиксируем автомобиль противооткатными башмаками, поднимаем на домкрате правую или левую заднюю часть, предварительно сорвав колесные болты. Снимаем колесо.

Головкой или накидным ключом на 7 мм откручиваем направляющие шпильки, которые крепят барабан к ступице.

Как снять тормозной барабан на Гранте

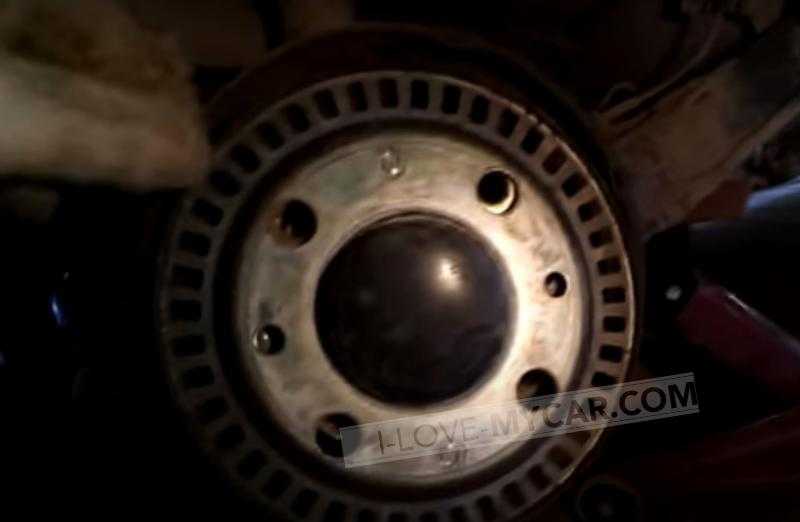

Чтобы без проблем снять тормозной барабан, используем цивилизованный «безударный» метод. Внимательно смотрим на отверстия тормозного барабана, расположенные на одном диаметре с отверстиями направляющих. Они находятся диаметрально противоположно, в них нарезана резьба.

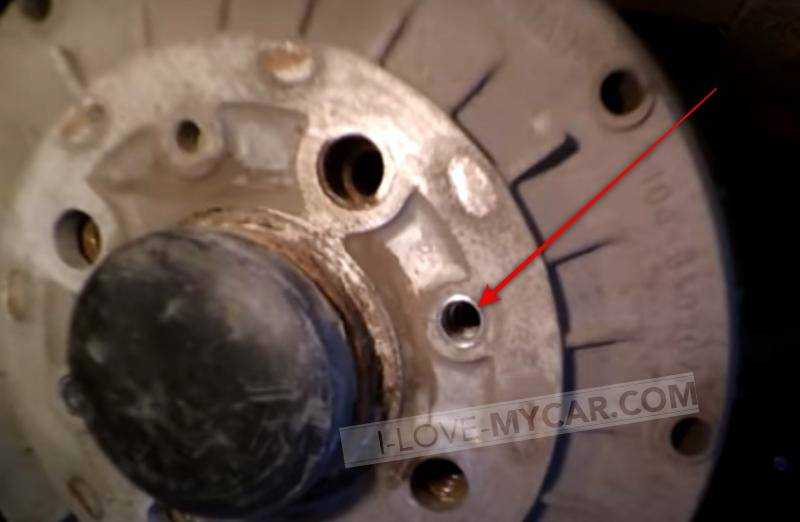

Чтобы без усилий и молотка снять со ступицы барабан, вкручиваем в эти отверстия два болта длиной 50-60 мм с такой же резьбой, как и на направляющих шпильках.

Вкручиваем болты равномерно, по 15,-2 оборота с каждой стороны.

В итоге барабан преодолеет сопротивление колодок даже в том случае, если на рабочей поверхности образовалась выработка, и снимется как по маслу.

Теперь весь тормозной механизм в зоне доступа. Первым делом снимаем задающий диск, его больше ничего не держит.

Порядок операций

Перед процедурой замены тормозных колодок на автомобиле Лада Гранта нужно выполнить ряд подготовительных мероприятий:

  • проверить уровень тормозной жидкости и откачать излишки;
  • зафиксировать колеса;
  • ослабить болты на колесных дисках;
  • поднять машину домкратом;
  • вывернуть руль автомобиля в сторону, где меняется колодка.

После этих действий можно приступать непосредственно к ремонту:

  1. Нужно найти пластину с загибом, которая стопорит фиксирующий болт цилиндра. С помощью плоскогубцев раздвинуть края, чтобы крепеж стал доступен.

Направляющий палец фиксируется.

Фиксирующий болт цилиндра нужно полностью вывернуть и изъять вместе с пластиной.

Теперь нужно открыть скобу, так открываются колодки.

  • Старые устройства снимаются, на посадочных местах нужно тщательно вычистить все загрязнения щетками и ветошью.
  • После очистки посадочного места можно приступать к установке новых деталей. Сначала нужно полностью задвинуть поршень в цилиндр, в противном случае установить скобу – невозможно. Делается операция с помощью мощной отвертки или плоскогубцами.

Читать дальше: Какую зимнюю резину поставить на ланос

Дальнейшие операции выполнятся в обратной последовательности.
Аналогично проводится процедура со вторым передним колесом. Перед началом – нужно переустановить домкрат и повернуть руль в сторону колеса, на котором выполняются работы.
После замены нужно проверить уровень тормозной жидкости в бочке, при необходимости – долить.

Также смотрите замену передних тормозных колодок на Лада Гранта на этом видео:

Важно! После замены нужно прокачать тормоза. Для этого под задние колеса устанавливается брус или другое приспособление, плотно фиксирующее колеса

Затем заводится автомобиль, и прорабатывается тормозная педаль.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Почему клинит колесо

Ситуация, когда клинит заднее колесо на «Ладе Гранте», может произойти внезапно во время движения и привести к возникновению аварийной ситуации на дороге. Давайте рассмотрим несколько основных причин, почему колесо (как заднее, так и переднее) может заклинить, и выясним, как устранить эту неисправность.

Закис поршень рабочего тормозного цилиндра

Тормозной механизм заднего колеса на «Ладе Гранте» барабанного типа с двухпоршневым колесным цилиндром. При нажатии на педаль тормоза поршни выдвигаются из цилиндра и прижимают тормозные колодки к стенкам барабана. Под воздействием влаги, уличной грязи, фрикционной пыли поршни колесного цилиндра могут заржаветь и закиснуть. Если поршень не возвращается в цилиндр, тормозные колодки остаются прижатыми к барабану, колесо заклинивает и перестает крутиться.

Поломка заднего тормозного цилиндра

Передние тормоза на «Гранте» дисковые с однопоршневой плавающей скобой, состоящей из суппорта и цилиндра. Если возникают проблемы с вращением переднего колеса, то причиной также может быть закисший поршень.

Перекосило колодки

Еще одна частая причина того, что заклинило заднее колесо на «Ладе Гранте» – это сильный износ фрикционной накладки тормозной колодки. Если изношенную колодку вовремя не заменить, то накладка может физически разрушиться, ее фрагменты, разлетевшись внутри барабана, заклинивают колесо. Также перекос тормозных колодок может быть вызван заклиниванием поршней рабочего цилиндра.

Заклинило ступичный подшипник

В конструкции ходовой части любого автомобиля применяются подшипники. Колесо крепится к ступице, внутри которой находится ступичный подшипник, обеспечивающий легкое вращение колеса. Из-за больших нагрузок подшипник может разрушиться и заклинить, в результате чего колесо перестанет вращаться.

Как заменить тормозные трубки на ВАЗ 2110-ВАЗ 2112?

Примечание! Всего тормозных трубок на автомобилях десятого семейства, так же как и на машинах Лада Самара и других, 8 штук, сложнее всего менять магистральные трубки, потому что их вести не удобно и понадобиться дополнительное снятие других деталей, а проще всего меняются трубки впереди, сложного ничего в этом нет и много времени не потребуется, в отличие от задней части!

Снятие: 1. В снятие нет ничего сложного, но подготовиться к замене трубок всё же придётся, начните с самого первого, это выкачивание тормозной жидкости из тормозного бачка, её от туда можно при помощи резиновой груши выкачать или мед. шприца (Эту жидкость повторно использовать запрещено, только новую заливайте), иногда люди умудряются поменять трубки не сливая вообще тормозной жидкости из системы, сделать это не сложно, потом просто качнуть тормоза будет нужно маленько и всё, но это если одна трубка какая то меняется, если все, то лучше слить жидкость, так геморроя будет меньше, а вся суть в следующем, при отсоединении трубки (Смотря от чего Вы её отсоединили), другие концы элементы затыкаются чем либо (Если Вы трубку от ГТЦ отсоединили, то отверстие закрывается пробкой какой ни будь, если от тормозного шланга, то конец шланга закрывается болтом подходящего диаметра или ещё чем либо), таким образом трубка и меняется, без сливания тормозной жидкости из системы.

2. Что передние тормозные трубки, что задние, все меняются идентично, на концах у них есть штуцера, а у штуцеров есть гайки, при помощи спец. ключа они отворачиваются и трубки отсоединяются, более подробно как трубку от шланга отсоединить, читайте в статье под названием: «Замена тормозного шланга на ВАЗ», в этой статье всё подробно расписано, как же трубки от Главного Тормозного Цилиндра отсоединяются и от колдуна, смысла рассказывать мы вообще не видим, потому что всё то же самое, гайка штуцера выкручивается (Указана красной стрелкой) и трубка отсоединяется, всё легко и просто.

3. И в завершение разберём тормозные магистральные трубки, они самые длинные и проходят под днищем автомобиля (Идут от ГТЦ и до колдуна), чтобы их снять, отсоединить их со всех концов в начале будет нужно, затем выкрутить три гайки которые защиту крепят (см. фото 1) и снять пластины выполнены которые из металла (Указана одна из них красной стрелкой на фото 2), ну и выньте трубки изо всех держателей, те держатели которые будут деформированы, замените новыми.

Установка: Устанавливаются трубки в обратном порядке, они выполнены из алюминиевого сплава как правило, поэтому легко ломаются, но зато хорошо гнуться, а подгонять трубки придётся 100%, при подгонке делайте всё аккуратно, слишком сильно трубки не изгибайте и не переломайте их, а иначе придётся проводить операцию всю с самого начала, по замене.

Примечание! По завершению операции, залейте жидкость в тормозной бачок и прокачайте всю систему (Как прокачать тормоза, читайте в статье: «Прокачка тормозов на автомобиле»), а иначе тормозов не будет, после прокачки по нажимайте на педаль тормоза с большой силой, а другой человек (Помощник) пусть посмотрим под автомобиль, не где ли ничего не подтекает, всё ли хорошо затянуто, только после этого можете эксплуатировать машину!

Дополнительный видео-ролик: Тормозные трубки на большинстве автомобилях заменяются похоже, хорошие советы по замене трубок, на примере автомобиля Volkswagen приведены в ролике чуть ниже, его обязательно изучите.

Примечание! Если же Вы хотите увидеть собственными глазами как меняются трубки, в этом случае посмотрите ещё один ролик, которые тоже расположен по ниже:

В тормозной системе автомобиля ВАЗ 2110 сбои бывают редко, но при их появлении ремонт требуется незамедлительно, так как от исправной работы этого узла зависит безопасность. В данном материале описана замена тормозных трубок и заднего цилиндра – эти детали редко подвергаются ремонту, так как их проще и дешевле поменять на новые. Для работы понадобится комплект новых шлангов и трубок, а также цилиндр.

Что делать, если заклинило колесо на трассе, а под рукой нет инструментов и запчастей

Если заднее колесо заклинило во время дальней поездки, рядом нет ни гаража, ни автосервиса, запчасти купить негде, а инструменты вы с собой не взяли, то даже из такой ситуации найдется выход. Можно предпринять следующие действия, если заклинило заднее колесо «Гранты»:

  • Создать нагрузку на заднюю ось. Для этого на заднее сиденье нужно посадить трех взрослых пассажиров, завести двигатель и резко тронуться с места. Можно сделать несколько попыток, в результате тормозные колодки отстанут от тормозного диска.
  • Раскачивать автомобиль взад-вперед. Это может помочь, если заклинило заднее колесо «Гранты» из-за стояночного тормоза.
  • Можно просто вызвать эвакуатор и доехать до автосервиса, где профессионалы наверняка смогут решить вашу проблему.

При проблеме с вращением переднего колеса можно посоветовать следующее:

Очистить тормозные диски и суппорта от грязи и попытаться механически отжать тормозные колодки от дисков.
Еще один способ – отсоединить тормозной шланг и поставить на него заглушку, сделанную из подручного материала. В этом случае колесо будет вращаться, но тормозить не будет

Ехать нужно крайне осторожно и при первой же возможности отремонтировать тормоза на СТО.

В заключение отметим, что изложенная в статье информация относится не только к «Ладе Гранте», но также и к «Ладе Калине», поскольку тормозные системы и комплектующие этих моделей идентичны.

Замена передних тормозных колодок на Лада Калина

Если вы сильно жмете на педаль тормоза, а Ваша Лада Калина (Ваз 1118) останавливается медленно или же, при нажатии на тормоз слышите посторонний звук, значит, требуется замена передних тормозных колодок на Калине. На износ колодок и тормозных дисков указывает биение по педали тормоза при резком торможении. Еще одним признаком износа колодок является наличие на тормозных дисках рыжего налета от металлической пыли тормозных механизмов. Подробнее узнать о способах диагностики тормозных колодок вы можете в статье «Когда менять передние тормозные колодки?». В среднем считается, что замена тормозных колодок на Калине необходима через каждые 40 000 километров пробега автомобиля, учитывая при этом стиль вождения. Но эта величина приблизительная, поскольку есть ряд факторов, которые этот срок могут существенно укоротить. Так как поменять тормозные колодки на Лада Калина своими руками? Перед началом ремонта поставьте машину на ровную поверхность и подложите под передние и задние колеса, противооткатные упоры или кирпичи.

Обратите внимание на бачок гидропривода тормозов – если она на о, то необходимо резиновой грушей или шприцем откачать часть жидкости. Это нужно для того, чтобы жидкость не вытекала из бачка при заведении поршня в рабочий цилиндр тормозного механизма. Возьмите колесный ключ и сорвите с места болты крепления колеса

Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его

Возьмите колесный ключ и сорвите с места болты крепления колеса. Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его.

Снятое колесо, особенно в дороге, лучше подкладывать под машину. В этом случае, если домкрат сорвется, машина упадет на колесо. Иначе машина упадет на тормозной диск, который можно серьезно повредить.

Для удобства замены колодок поверните руль до упора в ту сторону, с которой вы будете работать. Отогните плоскогубцами или подбейте молотком контрящиеся шайбы, чтобы ослабить их.

Возьмите ключи №13 и №17 и открутите направляющую суппорта.

Отведите поршень тормозного цилиндра внутрь. Одновременно с этим проследите за тем, чтобы поршень двигался плавно, без заеданий и подклиниваний. Если при приложении усилий поршень не задвигается, то, скорее всего, потребуется ремонт или замена суппорта.

Затем полностью снимите два болта направляющих. Приподнимите суппорт и сдавите поршень тормозной колодки.

Внимательно осмотрите все тормозные механизмы.

  • Пыльники направляющих тормозного цилиндра и поршня не должны быть порваны или вздуты.
  • Тормозной шланг не должен содержать следов порезов или трещин до слоя армирования. Кроме того, тормозной шланг не должен иметь подтеков и запотеваний.
  • Тормозной диск должен быть равномерно изношен, а его толщина не должна быть менее допустимой величины, определенной производителем

Если какой-то из механизмов имеет вышеперечисленные дефекты, его следует заменить.

Снимите тормозные колодки. Очистите направляющие, на которые надеваются колодки от окалины и ржавчины. Если этого не сделать, новые колодки просто не получиться надеть. Делать это лучше щеткой, но если ее под рукой нет, можно и отверткой.

Перед установкой новых тормозных колодок постарайтесь максимально глубоко утопить поршень в цилиндре.После чего можно установить новые колодки.

Проверьте, чтобы феродо– тормозной элемент колодок – соприкасалось с тормозным диском. Вставьте верхнюю направляющую на свое место, задвиньте тормозной цилиндр в нижнюю направляющую и закрутите ее.

Спасибо за подписку!

Покрутите тормозной диск – он должен свободно вращаться. Если диск подклинивает, то, скорее всего причина в том, что вы не достаточно хорошо очистили направляющие колодок. Причина также может быть в заводской краске на самих колодках. В этом случае ее необходимо счистить напильником. Затяните назад контрящиеся гайки.

Выровняйте руль. Поставьте на место колесо и закрутите болты. Болты следует зажимать крест-накрест. Опустите домкрат почти до самого конца, чтобы колесо стояло на земле, и дожмите колесные болты. Теперь целиком опустите домкрат.

По такой же схеме замените колодки на другом колесе.

После замены колодок обязательно вернитесь в салон машины и несколько раз нажмите на педаль тормоза. Нужно добиться того, чтобы педаль перестала проваливаться. Проверьте уровень тормозной жидкости в бачке под капотом. Если педаль не перестает проваливаться, то следует искать утечку тормозной жидкости.

Готово!

Как починить машину

Какие же предпринять действия, если заклинило заднее колесо «Гранты»? Выяснив причину неисправности, нужно как можно скорее отремонтировать вышедший из строя узел автомобиля.

Замена цилиндра

Если причиной заклинивания колеса стали закисшие поршни рабочего тормозного цилиндра, то цилиндр нужно заменить. Ремонтировать его нецелесообразно, поскольку часто при очистке поршней нарушается герметичность цилиндра, и тормозная жидкость начинает вытекать через поршни.

Переустановка колодок

При сильном износе тормозные колодки могут деформироваться, сместиться или даже разрушиться. Чтобы из-за изношенных колодок колесо не заклинило, нужно своевременно менять их на новые согласно регламенту.

Переустановка колодок «Лада Гранта»

Замена колодок производится только комплектом одновременно на обоих задних колесах. Недопустимо менять колодки только на одном колесе или только одну неисправную колодку из двух, так как это может привести к неравномерному торможению и заносу автомобиля.

Замена подшипника

Если заклинило заднее колесо «Гранты» из-за сломанного ступичного подшипника, то устранить неисправность можно только его заменой. При самостоятельной замене ступичного подшипника могут возникнуть сложности, так как нужно демонтировать ступицу, выпрессовать сломанный подшипник и на его место запрессовать новый. Такой ремонт лучше сделать в автосервисе.

Что делать, если не получается снять тормозной барабан

Обнаружив, что клинит заднее колесо «Гранты», вы решили самостоятельно сделать диагностику и ремонт, сняли колесо, и вдруг перед вами возникло новое препятствие: тормозной барабан намертво прикипел к ступице. Есть несколько решений данной проблемы:

  • На лицевой стороне тормозного барабана есть два отверстия с резьбой. В эти отверстия вкручиваются болты, которые отделяют барабан от ступицы. Но зачастую этот метод не помогает из-за срывания резьбы.
  • Второй способ – отбить барабан при помощи молотка или кувалды и деревянного бруска. Бить непосредственно молотком по барабану нельзя, так как на его краях появятся сколы, или он вовсе треснет. Правильным будет постукивать по барабану с внутренней стороны через деревянный брусок по всей окружности.
  • Если не удалось снять барабан при помощи молотка, то нужно нагреть область примыкания барабана к ступице горелкой, паяльной лампой или строительным феном. При нагревании металл расширяется, и две слипшиеся детали легко разъединяются.
  • Снять прикипевший барабан можно также при помощи трехлапого съемника. Его можно купить в автомагазине или сделать своими руками.

Подготовительные операции

Подготовка к снятию колодок выглядит следующим образом:

  • Автомобиль устанавливается на ровную поверхность.
  • Снимается ручной тормоз, выставляется нейтральная передача.
  • Под колеса ставятся упоры, препятствующие откату. Если специальных элементов для этого нет, подойдут обычные кирпичи или массивные деревянные бруски.
  • Тормозная жидкость откачивается до минимального уровня, сделать это можно и специальным насосом, и обыкновенным шприцом.
  • Ослабляются болты, фиксирующие колесо.
  • Автомобиль поднимается на домкрате, установленном под соответствующим колесом, после чего оно демонтируется.

Как заменить задний тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

Примечание! Если вы решите немного денег сэкономить и отремонтировать тормозной цилиндр, то мы вам делать этого не рекомендуем, во-первых инструменты нужны будут специальные для этого, а во-вторых новый не таких больших денег стоит и ещё не факт что отремонтированный тормозной цилиндр, у вас через некоторое время не заклинит, поэтому лучше всего новый приобретите и замените его старым!

Снятие: 1) Сперва тормозной барабан снять с автомобиля нужно будет и ещё колесо при этом, потом колодки подлежат снятию и можно преступать к замене самого цилиндра, если же вы не умеете этого делать или же умеете но просто не помните принцип снятия и установки, то в таком случае изучите статью под названием: «Замена задних тормозных колодок на автомобиле » в которой мы всё подробно описали.

2) Теперь той же самой щёткой которой вы барабан должны были очистить от грязи, очистите с обратной стороны щиток тормозного барабана, а именно в том месте очистите где болты крепления тормозного цилиндра расположены и где тормозная трубка располагается, если у вас есть жидкость типа WD-40 то и её на обратную сторону щитка нанесите.

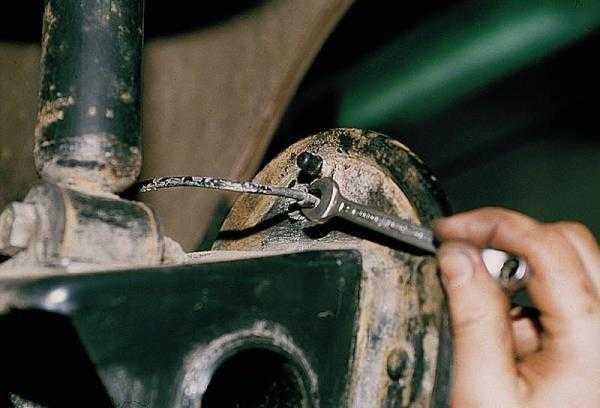

3) Затем отверните ключом гайку которая тормозную трубку крепит, после отворачивания отсоедините трубку и будьте готовы к тому, что из неё тормозная жидкость польётся, чтобы жидкости много не вытекло, обязательно чем ни будь закройте трубку (К примеру снятым колпачком со штуцера прокачки можно, как это на маленьком фото показано, месторасположение данного колпачка тоже показано чтобы вы знали, синей стрелкой).

4) В завершение придерживая рукой тормозной цилиндр, выкрутите два болта которые его крепят и после этого снимите полностью с автомобиля и произведите замену его на новый рабочий тормозной цилиндр.

Установка: Установка производиться в обратном порядке снятию, но только тормоза прокачать после установки нужно будет, о том как это сделать читайте в статье под названием: «Прокачка тормозной системы на автомобиле ».

Дополнительный видео-ролик: Ниже мы закрепили ролик, в котором человек подробно объясняет каким образом можно снять рабочий цилиндр с автомобиля и в каких местах нужно наносить WD-40 чтобы его легче снять можно было.

Задний тормозной цилиндр отвечает за эффективное торможение вашей машины. Поэтому нужно время от времени проверять его работу. Веди от него зависит ваша безопасность на дороге. Находится он под барабаном заднего колеса. Для получения доступа к нему нужно снять колесо и вытащить барабан.

Выбираем тормозной цилиндр.

На сегодняшний день существует огромное количество производителей запчастей для автомобилей. И нетрудно запутаться при выборе качественных запчастей. Для того, чтобы определиться с выбором, можно почитать отзывы в интернете. Мы тоже почитали и пришли к определенным выводам. Самым надежным тормозным цилиндром считается цилиндр фирмы ATE. Также не уступает ему цилиндр фирмы «Базальт». Можно еще посмотреть на продукцию фирмы Крафт.

Как определить неисправность тормозного цилиндра.

Первым звоночком неисправности в тормозной системе будет утечка тормозной жидкости. Также можно оценить состояние цилиндров при замене задних колодок. Обычно в тормозных цилиндрах рвутся резинки, закисают поршни. Конечно их можно отремонтировать, но гораздо проще поменять их на новые, благо цена на них не кусается. В магазинах можно найти цилиндры в пределах 400 рублей.

Замена заднего тормозного цилиндра.

  1. Первым делом нужно снять тормозной барабан.
  2. Поднимаем ручник до упора.
  3. Снимаем со штуцера прокачки колпачок и ключом на 8 полностью выкручиваем его.
  4. Смазываем штуцер смазкой.
  5. Ослабляем затяжку штуцера тормозной трубки.
  6. Окончательно выкручиваем штуцер.
  7. Откручиваем 2 болта крепления рабочего цилиндра.
  8. Наденьте на трубку колпачок от штуцера, чтобы не вытекала тормозная жидкость.
  9. Снимаем тормозной цилиндр со щита.
  10. перед установкой очищаем все делали от ржавчины и грязи и обезжириваем рабочие поверхности.
  11. Устанавливаем тормозной цилиндр на место в обратном порядке.
  12. Устанавливаем на место тормозной барабан.
  13. Прокачиваем тормозную систему и проверяем все на герметичность.

Видео по замене тормозного цилиндра:

Замена колодок

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.

2. Снимаем тормозной барабан.

3. Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

4. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

5. Снимаем пружину

6. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку

7. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

8. Снимаем стяжную пружину

9. Отверткой выводим из зацепления с колодкой направляющую пружину.

10. Снимаем переднюю колодку.

11. Отсоединив от задней колодки направляющую пружину опускаем колодку

12. Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза

Инструмент:

  • Домкрат или канавный подъемник
  • Балонный ключ
  • Регулируемая подставка
  • Гаечный ключ накидной разрезной на 15 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Плоскогубцы
  • Тиски слесарные
  • Вороток под торцевую насадку
  • Насадка на вороток Е-14
  • Отвертка плоская средняя
  • Емкость технологическая

Детали и расходники:

  • Цилиндр переднего суппорта
  • Пластичная смазка
  • Пыльник тормозного цилиндра
  • Пыльник направляющего пальца скобы
  • Смазка для суппортов
  • Очиститель для тормозов
  • Ветошь

Примечания:

Цилиндр тормозного механизма переднего колеса заменяйте при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяйте при их разрыве и появлении трещин. Работу выполняйте на смотровой канаве или эстакаде.

Снятие тормозного цилиндра

1. Снимите переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимите шланг тормозного механизма переднего колеса, как описано в этой статье.

3. Расконтрируйте болты крепления цилиндра к направляющим пальцам скобы и отверните болт крепления цилиндра к нижнему направляющему пальцу, как описано в этой статье.

4. Накидным ключом на 13 мм отверните болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17 мм.

5. Снимите скобу тормозного механизма.

6. Зажмите суппорт в тиски с накладками губок из мягкого металла.

7. Головкой Е-14 отверните два винта крепления цилиндра к суппорту и отделите цилиндр от суппорта.

Замена пыльника поршня тормозного цилиндра

1. Подденьте отверткой стопорное кольцо и снимите его.

2. Снимите пыльник с буртика цилиндра.

3. Перед установкой нового пыльника очистите его посадочные места от грязи и нанесите на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки.

4. Установите новый пыльник и соберите скобу (цилиндр с суппортом) в обратной последовательности.

5. Затяните винты крепления цилиндра к суппорту предписанным моментом.

6. Перед монтажом скобы, выньте из отверстия направляющей колодок направляющий палец скобы.

7. Снимите пыльник с пальца.

8. Нанесите на рабочую поверхность пальца тонкий слой смазки для суппортов, поврежденный пыльник замените новым.

7. Аналогично смажьте другой направляющий палец.

8. Установите скобу в обратной последовательности. Прокачайте гидропривод тормозной системы.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Неисправность колесных, тормозных цилиндров может проявляться следующим образом:- в пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру грязезащитного кожуха. Утечку тормозной жидкости из пластикового бачка, расположенного в моторном отсеке;- также возможно заклинивание поршней в цилиндре. Обычно заклинивание происходит в выдвинутом положении поршней. При этом колодки изнашиваются, колесо притормаживает, машина плохо катится по инерции, без включения какой либо передачи. И в том и другом случае тормозной цилиндр на автомобиле Лада Гранта подлежит замене.

Для замены заднего тормозного колесного цилиндра вам потребуются: ключ на 10 мм, специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
