Меняем ступичный подшипник кашкая своими руками

Замена передних и задних ступиц Ниссан Кашкай

От исправности каждой детали ходовой части автомобиля зависит не только безаварийность его эксплуатации, но и безопасность самого водителя.

В статье рассмотрим процесс замены передних и задних ступиц

Общие сведения

Ступица предназначена для фиксации колеса транспортного средства на оси вращения (цапфе) или балке моста. Данный элемент крепится к поворотному кулаку, который соединен с амортизационной стойкой. Стойка, в свою очередь, крепится к кузову автомобиля.

Ступица обеспечивает не только крепление колес, но и их вращение. Через нее передается вращательный момент оси коленвала на колесо. Если колеса являются ведущими, она представляет собой элемент трансмиссии автомобиля.

Ступичный подшипник обеспечивает соединение колеса со ступицей или поворотным кулаком. Кроме этого, он выполняет следующие функции:

• минимизирует силы трения во время передачи вращательного момента;
• распределяет радиальные и осевые нагрузки, идущие от колеса на ось и подвеску автомобиля (и обратно);
• разгружает полуоси ведущего моста.

В автомобилях Ниссан Кашкай средний срок службы подшипников варьируется от 60 до 100 тысяч километров пробега.

Эксплуатация автомобиля с неисправным ступичным подшипником довольно опасна. В таких случаях возрастает риск потери контроля и управляемости транспортного средства на трассе.

Признаки неисправности узла

О том, что автовладельца в скором времени ожидает замена ступичного подшипника Ниссан Кашкай, могут указывать такие признаки как:

• отчетливый гул при скорости 40-80 км/ч со стороны неисправности;
• вибрация руля, педали газа и кузова без объективных на то причин;
• посторонние стуки в подвеске;
• уход машину в сторону при движении (примерно так же, как при неправильном сход-развале);
• хруст, «бульканье», иные посторонние звуки с неисправной стороны.

Самый главный и частый симптом, свидетельствующий о неисправности подшипника – монотонный раскатистый гул, нарастающий при наборе скорости. Некоторые автовладельцы сравнивают его с ревом двигателя реактивного самолета.

Диагностика

Установить, с какой стороны раздается неприятный звук, можно во время движения авто, периодически сменяя скорость, поворачивая и притормаживая. Опытные владельцы Nissan Qashqai утверждают, что определить неисправную сторону можно на поворотах. Считается, что при повороте на «проблемную» сторону, гул обычно становится тише или исчезает.

Оценить степень и характер проблемы вручную можно следующим образом:

• авто выставляют на ровную поверхность;
• руками раскачивают по вертикали колесо в верхней точке.

Получить более точную информацию о состоянии узла можно и таким способом:

• на диагностируемой стороне автомобиля устанавливают домкрат, поднимают машину;
• вращают колесо, придавая ему максимальное ускорение.

Если во время вращения со стороны колеса будет слышен хруст или другие посторонние звуки, это свидетельствует о неисправности или износе подшипника.

Переднеприводные автомобили можно продиагностировать на подъемнике. Для этого после поднятия машины заводят мотор, включают передачу и разгоняют колеса до 3500-4000 оборотов. После заглушки двигателя с неисправной стороны послышится монотонный гул, скрип или хруст. Также на наличие проблемы укажет заметный люфт при раскачке и расшатывании колеса.

Детали на замену

При выходе из строя данного узла ходовой части рекомендуется использовать на замену оригинальные детали Nissan.

В качестве альтернативы также могут подойти изделия от японских брендов Justdrive и YNXauto, немецкого Optimal или шведского SKF. Популярностью у владельцев Ниссан Кашкай пользуются ступицы SKF VKBA 6996, GH 32960.

Замена опорного подшипника Ниссан Кашкай

Теперь следует приступить к разборке самого узла.

1. При помощи специального приспособления стягиваем пружину так, чтобы она перестала давить на верхнюю чашку;
2. Демонтируем верхний болт крепления до конца при помощи головки на 18;

1. Снимаем опорный подшипник Nissan Qashqai;
2. Демонтируем центральную пружину;
3. Снимаем резиновый изолятор;
4. Снимаем нижний уплотнитель;

После разборки стойки на элементы следует провести инспекцию всех составляющих

Обратить внимание необходимо на все резиновые детали — они не должны иметь никаких трещин или дырок. Сам амортизатор не должен быть в потеках масла

Также желательно проверить уровень демпфирования.

Примечание:

Если наблюдаются проблемы, то лучше провести замену элементов на новые. Своевременная реакция позволит гарантировать долгий срок службы новым деталям.

Сборка происходит в порядке, обратном демонтажу:

1. Надеваем нижний резиновый элемент;
2. Устанавливаем на амортизатор защитный изолятор;
3. Ставим на место пружину. Необходимо, чтобы конец витков находился напротив специальных технологических отверстий;
4. Устанавливаем опорный подшипник передней стойки Nissan Qashqai;
5. Закручиваем верхнее крепление. Теперь агрегат готов к обратному монтажу на автомобиль;

Обратный монтаж стойки

После установки опорного подшипника Ниссан Кашкай 2008 на место, можно собирать машину обратно:

1. Заводим верхний конец и наживляем крепления;
2. Монтируем болты поворотного кулака;
3. Крепим обратно провод от датчика АБС;
4. Наживляем и закручиваем верхнюю часть стойки стабилизатора, монтируем защитный колпачок;
5. Затягиваем верхние крепления, а затем затягиваем нижние болты;
6. Заводим тормозной шланг и фиксируем его специальной скобой;
7. Устанавливаем обратно подкапотный пластик и монтируем защелки;
8. Прикручиваем дворники;
9. Далее следует поставить колесо и снять машину с подъемника;
10. Проверяем исправность сборки и установленных деталей.

Диагностика и признаки неисправности, причины

При езде на автомобиле вдруг появляется посторонний шум, похожий на гул самолета. Определить левый или правый гудит можно, если менять характер езды: ускоряться, входить в повороты, снижать, увеличивать скорость, ехать равномерно. Гул спереди будет менять свою тональность. Посмотрите метод самостоятельной диагностики на видео:

Появился гул подшипников ступицы на Nissan Qashkai:

Гудит правая ступица Кашкай 2010:

Какой ступичный подшипник гудит:

vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч тут >>>> ПОДРОБНЕЕ…

Устройство узла: ступица подшипник Ниссан Кашкай передний

На схеме обозначены узлы и детали, расположенные на приводе переднего колеса.

Номер	Позиция	Код детали	Наименование
1.	40014	40014-jd000, 40014-jg000	Поворотный кулак
2.	40202м	40202-jg000	Ступичный узел
3.	40207	40206-et01a	Тормозной диск
4.	40222	443222-70t00	Болт ступицы
5.	40262	40262-2y000	Стопорная гайка привода – замок
6.	40262a	40073-0l700	Стопорный клин
7.	SEC 391	Ось полупривода

Схема сборочных узлов подходит для Ниссан Wingroad, Tiida, Teana Qashqai, Bluebird, Navara, Pathfinder, Juke, X-Trail выпуска с 2008 года. Разборку ведут в такой последовательности:

1. Снимают стопор с гайки, откручивают гайку привода.
2. Раскрепляют суппорт тормоза и отводят в сторону.
3. Снимают тормозной диск.
4. Отворачивают болты ступичного узла и соединения поворотного кулака.
5. Снимают ступичный узел с полуоси.

Сборка в обратной последовательности. Дальше рассмотрим этот процесс подробнее.

Замена передних стоек Ниссан Кашкай в сборе

Если в процессе инспекции выявились потеки на стойке, то элемент тоже необходимо заменить. Тогда узел можно менять в сборе. Технология снятия узла будет идентичной вышеописанной. Все старые изоляторы, пыльники и уплотнители можно надеть на новую деталь при условии, что на них нет трещин или прочих дефектов.

Перед установкой необходимо будет прокачать новый амортизатор, чтобы разогнать масло. После прокачки не следует класть его на бок – сборку проводить только в вертикальном положении.

Усиление опоры верхней (модификация)

Дорестайлинговые модели обладали некоторым дефектом. Вместо шариков у них идет пластиковая пластина, которая изнашивается на небольших пробегах. К примеру, опорный подшипник передней стойки Ниссан Кашкай 2008 способен выходить всего 20-25 тысяч км. Из-за негерметичности конструкции и небольшого количества смазки, опорник быстро набивается абразивом, а шарики продавливают ямы в обоймах.

Лечится такой недостаток просто — нужно выбросить пластиковый сепаратор, вместо него доложить шариков и наполнит обойму водонерастворимой смазкой.

Причины и признаки износа

Среди причин, приведших к износу ступичных подшипников Кашкай, можно выделить основные:

• большой пробег приводит к естественному сокращению ресурса детали;
• утрата герметичности за счет повреждений защитного кожуха (смазка выходит, срок службы сокращается);
• регулярная езда по ямам (быстрее изнашиваются отдельные части подвески).

Характерные признаки, указывающие на факт поломки подшипника Кашкай:

• хрустящий сухой звук говорит о разбитой обойме и выскочивших металлических шариках, не распределенных равномерно;
• вибрация в руль и кузов свидетельствует о сильном износе обоймы (оставление проблемы без внимания чревато «клином» во время езды);
• авто забирает в одну сторону (отсутствие синхронности во вращении приводит к тому, что машину тянет вправо или влево).

Замена передней ступицы Ниссан кашкай

Передняя подвеска Nissan Qashqai имеет ряд конструктивных особенностей и недочетов, что в конечном итоге приводит к выходу из строя переднего ступичного узла. После 50 тыс. км. пробега нередки случаи проявления неисправности передней ступицы. Такой быстрый выход из строя ступичного подшипника можно объяснить плохой защитой ступичного узла от попадания воды. Влага вместе с частицами грязи и песка, проникшие в подшипник, вымывают смазку и приводят к ускоренному износу ступицы. Частицы песка и грязи являются своеобразным абразивом, которые также ускоряют износ ступичного подшипника.

На автомобилях японской марки Nissan Qashqai ступичный подшипник передней оси является неразборным. При выходе из строя подшипника ступицы, замене подлежит вся ступица в сборе. При такой компоновке ступичного узла передней оси выявление неисправности подшипника усложняется. Распространенный способ проверки люфта колеса в фронтальной оси не всегда приносит действенный результат — такого люфта может просто не оказаться. Основным признаком изношенности ступичного подшипника является появление рокота в передней оси при движении автомобиля более 60 км/ч. В силу своеобразности конструкции кузовных панелей и хорошей шумовой защиты, зачастую бывает сложно определить, который из ступичных подшипников неисправен. Для определения дефекта конкретной ступицы, необходимо произвести следующие работы:

1. Вывешивание одного из передних колес.
2. Включение двигателя и включение передачи. При вывешенном ведущем колесе будет работать межосевой дифференциал — оно будет вращаться, а второе колесо останется неподвижным. При таком положении необходимо разогнаться до скорости превышающей 60 км/ч, при этом необходимо находиться вблизи вывешенного колеса и слушать шумы колеса.
3. Такую же процедуру провести со вторым ведущим колесом, затем сравнить шумы. Опытный специалист однозначно определит, который из ступичных подшипников является дефектным.

После диагностирования неисправного ступичного подшипника можно переходить к ремонтным работам. Этапы замены ступицы передней оси автомобиля Nissan Qashqai следующие:

1. Вывешивание колеса с неисправным ступичным подшипником

Этот этап включает поддомкрачивание передней оси автомобиля или установка на подъемник.

1. Снятие колеса

Снимается колесо с неисправной ступицы

1. Демонтаж датчика АБС

Датчик системы АБС тормозной системы автомобиля подлежит снятию вместе с элементами крепления и кронштейнами

1. Снятие тормозного механизма

Снимается тормозной суппорт со ступицы

На этом этапе важно не перегибать тормозные шланги, во избежание их повреждения

1. Откручивание ступичной гайки

В первую очередь снимается тормозной диск. Перед откручиванием гайки необходимо ее расшплинтовать.

1. Отсоединение элементов подвески колеса

При помощи специального съемника, необходимо снять шаровые опоры ступицы. Затем снимается поперечная рулевая тяга с поворотного кулака. Необходимо предотвратить излишние перегибы приводного вала, чтобы избежать повреждение резинового защитного кожуха ШРУСа.

1. Снятие ступицы

Ступица переднего колеса стягивается со шлицев приводного вала.

1. Установка новой ступицы

Далее производится установка нового ступичного узла. Сборку проводится в обратном порядке.

Кроме оригинальных запасных частей для автомобилей Nissan Qashqai предлагаются аналоги для замены:

Аналоги несколько дешевле оригинальных запасных частей и, нередкий случай, сравнимы по надежности и долговечности. При применении неоригинальных запасных частей преимуществом является стоимость и более короткий срок доставки. Большой популярностью среди владельцев Nissan Qashqai пользуются запасные части марки SKF. Ступичные узлы этого производителя выпускаются в более низком ценовом сегменте и не уступают в качестве и надежности оригинальным запасным частям японского автогиганта.

Методы поиска подшипника ступицы, который гудит (относится к Nissan, Toyota, Ford)

Чтобы избежать серьезных неприятностей, неисправности автомобиля следует находить и устранять на ранних стадиях их возникновения. Самый простой способ определения неисправности подшипника – это на слух. Изношенный подшипник издает, как было сказано, звук летящего самолета, но каждый конкретный звук зависит от типа подшипника, его размера и от того, где именно он находится.

На практике все происходит примерно следующим образом: при скорости от 50 км в час и выше начинается довольно сильный гул, который становится максимальным на 60-65 км в час. Далее при повороте налево гул полностью пропадает, а при повороте направо сохраняется, из чего можно утверждать с большей долей вероятности, что проблема заключается в левом подшипнике ступицы.

Неисправность ступичного подшипника на ходу проявляется в виде шума со стороны колеса, вибрацией на тормозной педали, а иногда и посторонними стуками в подвеске. Подшипники передних ступиц издают стук от чрезмерного люфта в подшипниках, а шум из-за износа беговой дорожки сепараторов и роликов подшипника.

Во время осмотра автомобиля на подъемнике неисправность проверяется плавностью и равномерностью вращения колеса, а так же отсутствием люфта в вертикальной плоскости. Нужно взяться руками за нижнюю и верхнюю точку колеса и покачать его. Небольшой люфт допустим, если это переднее колесо с подвеской типа МакФерсон, он вызван зазорами в стойке амортизатора. Если же это заднее колесо или переднее с многорычажной подвеской – люфтов быть не должно.

Если при движении со стороны ступиц колес появился подозрительный звук, но точно определить его причины и происхождение не удается, надо проделать следующее: домкратом поднять колеса, находящиеся на одной оси, и по очереди вращать каждое из них. Если одно колесо при вращении шумит значительно больше другого, высока вероятность того, что скоро на нем подшипники ступицы придут в полную негодность.

Что еще можно сделать, чтобы определить, какой из ступичных подшипников загудел. Для этого нужно разогнаться до скорости 40-60 км/ч, и покачать слегка рулем влево вправо с амплитудой не более 20 градусов, то есть проехаться змейкой, при этом нужно прислушаться, не меняется ли звук, если он усиливается при повороте влево, значит, неисправен правый передний подшипник, если усиливается вправо, то левый передний.

Если не брать в расчет конкретно подшипники ступиц, то есть несколько причин, приводящих к шуму подшипников, в широком смысле, первая: продукты износа попадают на рабочие поверхности и ускоряют их разрушение. Два масляных фильтра и магнит для сбора металлической пудры не в состоянии поставить барьер коварным продуктам износа. Сокращение интервалов замены масла до 30 000–50 000 км может продлить срок службы подшипников. Но единого мнения нет даже среди специалистов, а статистика по маслу неоднозначная. Много примеров, когда один вариатор отрабатывает 100 000–120 000 км и остается нормальным, а другой в аналогичных режимах эксплуатации нещадно гудит уже после 50 000 км пробега. Отсюда вытекает вторая причина – нестабильное качество подшипников. Третья – подшипники не выдерживают нагрузок и разрушаются из-за низкого класса точности и малой динамической грузоподъемности.

Срок службы подшипника уменьшается при использовании неправильного вылета колесных дисков. В этом случае увеличивается излом подшипника от веса автомобиля. Так же к износу приводит применение повышенного внешнего радиуса шины, так как увеличивается сила, действующая на подшипник при боковом ускорении автомобиля. Данный фактор часто встречается на джипах, где устанавливают колеса гораздо большего диаметра.

Значительно снижает срок службы подшипника эксплуатация автомобиля с неисправной подвеской, в частности амортизаторами, которые влекут увеличение ударных нагрузок. Поврежденная тормозная система передает лишнее тепло в подшипник и возможные вибрации, а неправильные углы установки колес ведут к перераспределению нагрузок.

Пагубно сказываются на ресурсе ступичного подшипника: езда по ямам и глубоким лужам, по пересеченной запыленной местности, эксплуатация при очень низких или очень высоких температурах, длительное движение на высокой скорости, а также перегруз автомобиля.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как разобрать дверь на ниссан икстрейл т30

Где находится салонный фильтр на ниссан эльгранд

Количество моторного масла в Ниссан Кашкай

Замена переднего сальника коленвала на ниссан патрол

Как снять передний бампер на ниссан тино

Как снять прикуриватель с ниссан альмера классик

Как почистить дроссельную заслонку на ниссан блюберд силфи

Какое масло в акпп в ниссан эльгранд

Замена и выбор ступичных подшипников для передней и задней оси

Лучший выбор – это оригинальные изделия фирмы Nissan, также среди автолюбителей большой популярностью пользуются комплектующие фирм-изготовителей KOYO, NTN, SNR, NSK. Можно посоветовать финскую фирму Torgue.

Замену подшипника передней ступицы своими руками выполняем в таком порядке:

1. Расконтриваем ступичную гайку и ослабляем её с помощью удлинителя.
2. Поддомкрачиваем колесо, снимаем его и ставим подставку под передок автомобиля.
3. Снимаем суппорт в сборе, затем тормозной диск, суппорт закрепляем на пружине.
4. Освобождаем палец рулевой тяги и шаровой опоры.
5. Маркируем расположение регулировочного болта на стойке, чтобы не изменить развал колёс.
6. Выкручиваем болты кронштейна поворотного кулака и ступичную гайку.
7. Удаляем опорную шайбу, отделяем узел кулака от стойки вместе со ступицей и выбиваем из неё хвостовик ШРУСа.

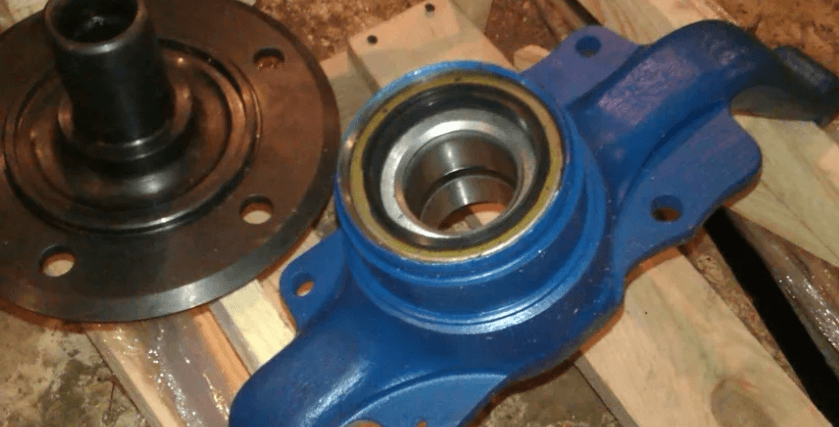

8. Поворотный кулак закрепляем в тисках и выпрессовываем из него ступицу.
9. Снимаем стопорные кольца и аккуратно вынимаем внутреннее грязезащитное кольцо.

Подходящей оправкой выпрессовываем подшипник ступицы и убираем и тщательно очищаем от грязи место для нового подшипника ступицы.
Устанавливаем наружный стопор и вставляем ступичный подшипник подходящей оправкой, создающей давление лишь на наружное кольцо, и вставляем внутренний стопор.
Приспособлением запрессовываем наружное и внутреннее грязезащитные кольца.
Запрессовываем ступицу в поворотный кулак выбранной оправкой.
Собранный кулак со ступицей вставляем в кронштейн стойки, совмещая регулировочный болт с маркированной меткой, и затягиваем крепящие болты.
Производим сборку в обратном порядке.

Замена элементов задней ступицы – процесс более простой по сравнению с заменых этих деталей в передней подвеске. Выполняется она так:

1. Снимаем тормозной барабан и вынимаем из него сальник, запомнив его положение.
2. Оба подшипника легко удаляем из барабана.
3. Посадочные места освобождаем от обойм обоих подшипников.
4. Тщательно зачищаем посадочные места от загрязнения, удаляем шкуркой шероховатости и неровности.
5. Двигательным маслом смазываем наружные обоймы новых комплектующих для облегчения их установки.
6. Сажаем по месту наружную обойму подшипника ступицы обрезком трубы нужного диаметра, действуя на наружный край обоймы.
7. С обратной стороны барабана таким же образом ставим обойму внутреннего подшипника.
8. Берём два новых подшипника и проверяем их размеры, затем набиваем смазкой и наносим её на наружные обоймы.
9. Вставляем внутренний ступичный подшипник и сажаем по месту сальник с тыльной стороны тормозного барабана.
10. Барабан переворачиваем и вставляем наружный подшипник, ставим шайбу с зубцами.
11. Плотнее набиваем смазку внутрь барабана и заканчиваем сборку.

Меняем подшипник ступицы на автомобиле Nissan

В качестве примера покажем, как осуществляется замена подшипника ступицы Nissan X-Trail. Для этого нужно выполнить следующие операции:

1. Демонтировать колесо.2. Снять реактивную тягу. Изначально происходит откручивание верхнего болта с помощью ключа №17, а затем откручивание нижнего болта ключом №22.

3. Открутить скобу тормозного механизма, которая крепится на двух болтах. Для этого используют ключ №19.

4. Открутить поперечные тяги.

5. Отсоединить провод, ведущий к датчику ABS.6. Отсоединить привод кулака. Вначале нужно расшплинтовать гайку при помощи отвертки и пассатижей. После этого следует открутить гайку с использованием ключа №32.

7. Снять тормозной диск.

8. Вытянуть тормозные колодки, предварительно сняв фиксаторы.9. Отсоединить тросовый привод ручного тормоза, который зашплинтован. Также здесь необходимо открутить болт №14, чтобы снять трос.10. Снять кулак.11. Удалить болт поперечных тяг из кулака.

12. Снять ступицу и стопорное кольцо.

13. Вынуть подшипник ступицы. Для этого используется пресс.

14. Установить новый подшипник при помощи вышеуказанного приспособления.15. Установить стопорное кольцо и запрессовываем ступицу.16. Монтировать кулак.17. Подсоединить привод стояночного тормоза.18. Зафиксировать тормозные колодки.19. Установить тормозной диск.20. Монтировать привод кулака.21. Подключить датчик антиблокировочной системы.22. Установить поперечные тяги.23. Монтировать скобу тормозного механизма.24. Установить реактивную тягу.25. Установить колесо.

Примечание

Перед откручиванием болтов поперечных тяг рекомендуется обработать крепежные элементы смазкой, например, WD-40 или уксусной кислотой. Делается это с целью удаления ржавчины и упрощения демонтажа.

Если нижний болт поперечных тяг не выходит из отверстий, тогда следует обрезать его часть (в месте стыка) при помощи электрического режущего инструмента.

Причины выхода из строя и диагностика задней ступицы Nissan Qashqai

Заднему колесу не нужно поворачивать, поэтому система крепления довольно проста. Подшипник, плотно впрессованный в ступицу, крутится на валу. В конструкции не допускаются люфты, а вращение должно быть плавным.

Постоянный гул от задних колес должен настораживать водителя, при этом необходимо в ближайшем месте остановиться и проверить работоспособность подшипника. Срок его качественной работы обычно составляет около 100 тыс. км пробега. Во время приближения к такому параметру, нужно заняться диагностикой их состояния.

Для этой работы потребуется выполнить такие действия:

• потребуется застопорить колеса, расположенные по диагонали к диагностируемым, ведь проверять нужно на обеих сторонах, так как в салоне не всегда четко можно понять, откуда идет шум;
• поддомкраченное колесо максимально раскручиваем руками до тех пор, пока знакомый гул не станет слышен, обычно характерный проблемный звук заметен практически сразу, ведь качественный подшипник работает без скрежета, хруста и гудения;
• на сомнительном колесе, стоит проконтролировать поперечный люфт с помощью простой процедуры, взявшись за колесо, надо покачать его от себя и к себе, а наличие заметного перемещения, является показанием к замене подшипника.

Замена и выбор ступичных подшипников для передней и задней оси

Лучший выбор – это оригинальные изделия фирмы Nissan, также среди автолюбителей большой популярностью пользуются комплектующие фирм-изготовителей KOYO, NTN, SNR, NSK. Можно посоветовать финскую фирму Torgue.

При выборе обращайте внимание на маркировку, в которой указаны размеры, например, DAC 40740042: здесь 40 – внутренний размер диаметра, 74 – наружный размер и 42 – ширина подшипника, все размеры указаны в миллиметрах. Замену подшипника передней ступицы своими руками выполняем в таком порядке:

Замену подшипника передней ступицы своими руками выполняем в таком порядке:

1. Расконтриваем ступичную гайку и ослабляем её с помощью удлинителя.
2. Поддомкрачиваем колесо, снимаем его и ставим подставку под передок автомобиля.
3. Снимаем суппорт в сборе, затем тормозной диск, суппорт закрепляем на пружине.
4. Освобождаем палец рулевой тяги и шаровой опоры.
5. Маркируем расположение регулировочного болта на стойке, чтобы не изменить развал колёс.
6. Выкручиваем болты кронштейна поворотного кулака и ступичную гайку.
7. Удаляем опорную шайбу, отделяем узел кулака от стойки вместе со ступицей и выбиваем из неё хвостовик ШРУСа.
8. Поворотный кулак закрепляем в тисках и выпрессовываем из него ступицу.
9. Снимаем стопорные кольца и аккуратно вынимаем внутреннее грязезащитное кольцо.

Подходящей оправкой выпрессовываем подшипник ступицы и убираем и тщательно очищаем от грязи место для нового подшипника ступицы.
Устанавливаем наружный стопор и вставляем ступичный подшипник подходящей оправкой, создающей давление лишь на наружное кольцо, и вставляем внутренний стопор.
Приспособлением запрессовываем наружное и внутреннее грязезащитные кольца.
Запрессовываем ступицу в поворотный кулак выбранной оправкой.
Собранный кулак со ступицей вставляем в кронштейн стойки, совмещая регулировочный болт с маркированной меткой, и затягиваем крепящие болты.
Производим сборку в обратном порядке.

Замена элементов задней ступицы – процесс более простой по сравнению с заменых этих деталей в передней подвеске. Выполняется она так:

1. Снимаем тормозной барабан и вынимаем из него сальник, запомнив его положение.
2. Оба подшипника легко удаляем из барабана.
3. Посадочные места освобождаем от обойм обоих подшипников.
4. Тщательно зачищаем посадочные места от загрязнения, удаляем шкуркой шероховатости и неровности.
5. Двигательным маслом смазываем наружные обоймы новых комплектующих для облегчения их установки.
6. Сажаем по месту наружную обойму подшипника ступицы обрезком трубы нужного диаметра, действуя на наружный край обоймы.
7. С обратной стороны барабана таким же образом ставим обойму внутреннего подшипника.
8. Берём два новых подшипника и проверяем их размеры, затем набиваем смазкой и наносим её на наружные обоймы.
9. Вставляем внутренний ступичный подшипник и сажаем по месту сальник с тыльной стороны тормозного барабана.
10. Барабан переворачиваем и вставляем наружный подшипник, ставим шайбу с зубцами.
11. Плотнее набиваем смазку внутрь барабана и заканчиваем сборку.
