Резинометаллический шарнир

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ RU 2 481 503 C1

Реферат:

Изобретение относится к области транспортного машиностроения, в частности к конструированию резинометаллических шарниров, применяемых для производства стоек стабилизатора, рулевых наконечников и шаровых опор. Резинометаллический шарнир состоит из эластичного элемента, приклеенного или привулканизованного к внутренней втулке на основе композиций из металла и имеющей наружную поверхность в виде цилиндрической, или шарообразной, или конической части. Причем на указанных поверхностях выполнены оребрения, параллельные вертикальной осевой линии шарнира, а сама втулка изготовлена из металлокерамики. По второму варианту выполнения шарнир также содержит наружную обойму, с которой эластичный элемент соединен неразъемно или удерживается за счет силы трения.

Технический результат: повышение сопротивления шарнира к разрушающим нагрузкам и к коаксиальному и/или торцевому скручиванию. 1 з.п. ф-лы, 8 ил.

Известен резинометаллический шарнир, состоящий из эластичного резинового элемента, который одновременно связан с внутренней и с наружной металлической арматурой за счет силы трения (с 177; с.189; «НИВА» ВА3-21213, -21214 с двигателями 1,7; 1,7i. Устройство, обслуживание, диагностика, ремонт. Иллюстрированное руководство. — М.: ООО «Книжное издательство «За рулем», 2007. — 296 с.)

Известен резинометаллический шарнир, состоящий из эластичного резинового элемента, одновременно приклеенного или привулканизованного к внутренней, к наружной, а также к дополнительной арматуре, выполненный в виде втулок — цилиндрической, конической или шаровой формы, при этом дополнительная арматура расположена между наружной и внутренней арматурами (Заявка RU №2006130633/22).

Причины износа сайлентблоков задних рычагов Nissan Qashqai

Огромный срок эксплуатации детали, не говорит о вечном использовании узла. Как и любой расходный материал, он требует замены. Рассмотрим основные причины выхода сайлентблока из строя:

Резина. Эластичное заполнение между металлическими втулками детали со временем высыхает, начинает трескаться и рваться. Это касается вставки и из полиуретана, который превосходит своими техническими характеристиками резину в 4 раза.

Агрессивная среда эксплуатации. Эксплуатация транспортного средства на территории заводов, шахт или химических предприятий влечет за собой преждевременный износ детали.

Установка. Неправильная смена узла сокращает время службы детали до трети своего гарантированного строка.

Производитель

При покупке следует обращать внимание на бренд производителя и воздержаться от покупок в сомнительных местах. Крупные автомобильные салоны дорожат своей репутацией и не занимаются продажей некачественной продукции.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Номинальный и реальный ресурс виброизоляторов

Номинальный ресурс сайлентблоков рассчитан на 100 тысяч километров пробега. Однако в условиях отечественных дорог рекомендуемый интервал пробега для замены этих элементов составляет каждые 50 тысяч километров.

Практические наблюдения свидетельствуют и о более низком ресурсе отдельных групп виброизоляторов, установленных на автомобилях Nissan Qashqai. Так, срок службы сайлентблоков передних рычагов варьируется в пределах всего 30 тысяч километров, а задних сайлентблоков переднего подрамника – 40 тысяч километров.

Признаки износа или выхода из строя сайлент-блоков

О том, сайлентблоки подрамника Ниссан Кашкай или других его узлов, требуют тщательной диагностики с вероятной последующей заменой, свидетельствуют следующие признаки:

снижение маневренности автомобиля;
ухудшение управляемости;
неравномерное торможение;
увеличение скорости отклика транспорта на поворот руля;
увод автомобиля в сторону при движении на скорости;
тряска и вибрация кузова при движении;
неравномерный износ покрышек.

Игнорировать подобные признаки довольно опасно. Ухудшение эксплуатационных свойств сайлентблоков не только ведет к преждевременному износу конструктивных частей и механизмов авто, но и к снижению его управляемости. В совокупности эти изменения способны стать причиной аварийной ситуации.

Помимо угрозы безопасности водителя, изношенные сайлентблоки могут положить начало разрушению остальных деталей и механизмов. Это грозит дорогостоящим ремонтом – вплоть до полной замены функциональных узлов.

Когда нужна замена задних сайлентблоков подрамника Ниссан Кашкай

Конструкция подвески, примененная на рассматриваемом автомобиле, довольно эффективно гасит неровности дороги. При ее исправной работе до салона доходит лишь малая часть толчков, которые воспринимаются колесами. Но цена подобного комфорта довольно высока. Объективно ходовая часть Nissan Qashqai устроена по сложной схеме с большим количеством соединений и подвижных элементов, что отражается на трудоемкости ее ремонта.

Когда выходят из строя сайлентблоки, особенно на стадии обрыва резины – это не остается незамеченным. Поломка в этих элементах проявляется в следующих характерных симптомах.

Появление глухих или звонких стуков со стороны днища автомобиля. Причем звук может пропадать полностью или частично при определенных обстоятельствах. Например, когда автомобиль загружен.
Повышенная вибрация при движении на скорости по дороге с неудовлетворительным качеством покрытия. При проезде неровностей дороги в салон передается вибрация большей амплитуды, чем это было раньше.
Небольшое снижение устойчивости автомобиля при движении на большой скорости или в процессе поворота.
Изменение угла установки колес, что визуально может быть незаметно, а проявляется лишь в неравномерном износе протектора шин.

Появление этих неисправностей далеко не всегда указывает на проблему с сайлентблоками подрамника. Вышеописанные симптомы могут быть следствием довольно большого перечня неисправностей ходовой части.

устройство плавающего сайлент блока (фото)

Для этого снимаем, или отгибаем пыльник, и закачиваем в него смазку, лучше использовать смазку для шаровых ШРБ, либо аналогичную. Далее ставим пыльник на место.

Запрессовываем сайлентблок в рычаг. При запрессовке главное не повредить пыльник, и проверить, чтоб стопорные кольца плотно прижимали пыльник.

Из-за дороговизны и зачастую малой надежности некоторые заменяют плавающие сайлентблоки на на обычные цельнорезиновые или полиуретановые и отмечают отсутствие изменений в работе подвески. Главное найти подходящий по размерам, и убедиться, что такое изменение не пойдет во вред подвеске и управляемости.

2017-08-24

ManualCar

Класснуть

Плюсануть

К чему это приводит, применительно к поведению автомобиля на дороге?

Допустим, переднее колесо автомобиля наехало на препятствие — камень или попало в колею т.п. Или водитель совершает маневр, тормозит или еще что. Если автомобиль движется с малой скоростью, так что сила, действующая на колесо со стороны препятствия, недостаточна, чтобы вызвать смещение внутренней части сайлент-блока в другую сторону, автомобиль будет ехать дальше, как ни в чем ни бывало, разве что, подпрыгнув.

Если же сила превышает критическую, то направление остаточной деформации будет иным, как схематично показано на рисунке.

Соответственно, это приведет к изменению углов установки этого переднего колеса. Что, закономерно, вызовет нарушение в траектории движения автомобиля. Т.е. последний становится опасным в эксплуатации, склонным к неконтролируемым изменениям напраления своего движения, то и дело «рыскает» по курсу.

Характерно, что такое смещение будет неконтролируемым, случайным. И потому — трудно диагностируемым. Если при этом пытаться сделать развал-схождение (т.е. установку углов передних колес), его результаты будут не слишком удовлетворительными. Как и в случае, когда неисправны шаровые опоры.

А дальше?

Наконец, если продолжать эксплуатировать его и дальше, не ремонтируя переднюю подвеску, число и размеры трещин в резиновом вкладыше становятся еще большими. В итоге сайлент-блок, во-первых, начинает разрушаться, а, во-вторых, возрастает его склонность к неупругой деформации. В результате чего появляется зазор.

Понятно, что при таком состоянии сайлент-блока необходимо его немедленно заменить. Ибо в дальнейшем резиновый вкладыш быстро разобьется, внутренняя часть сайлент-блока будет касаться его внешней части (той, которая запрессована в рычаг передней подвески). При движении будет слышен явный стук, особенно при наезде на неровности дороги.

Необходимые запчасти и инструменты

Сайлентблоки подрамника Ниссан Кашкай не являются дорогой деталью, поэтому не стоит засматриваться в сторону заменителей, а приобрести оригинальные запчасти. Это гарантия длительной службы узла и предотвратит преждевременный износ рычагов. Единственным целесообразным исключением приобретением неоригинальной запасной части, является установка полиуретановых сайлентблоков, для придания автомобилю еще большей жесткости и устойчивости на дороге. Однако помните, что полиуретан создает дополнительную нагрузку на остальные элементы подвески.

Для замены резинометалических втулок Ниссан Кашкай понадобится:

54466-JD000 – Передний (количество – 2 штуки);
54467-BR00A – Задний (количество – 2 штуки);
54459-BR01A – Болт крепления передний (количество – 2 штуки);
54459-BR02A — Болт крепления задний (количество – 2 штуки).

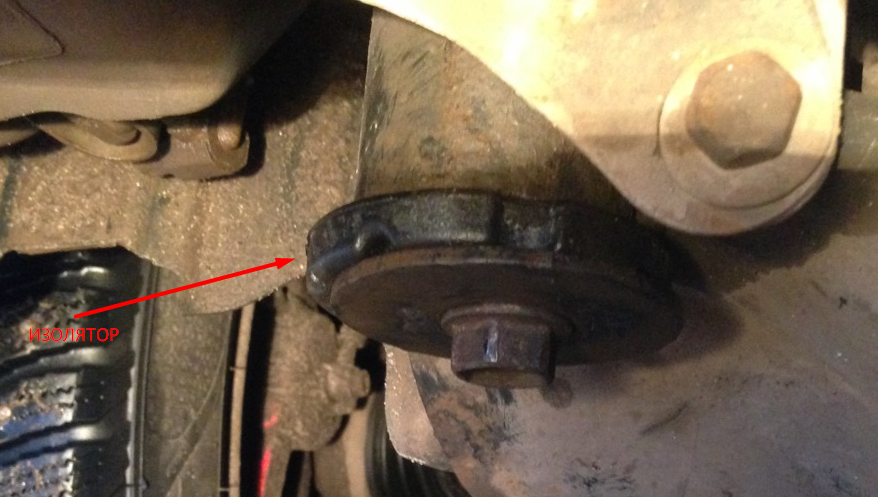

Стоит отметить, что некоторые Кашкай, выпущенные с 2006 по 2007 год имели неприятную конструктивную особенность – у них отсутствует резиновая шайба (изолятор), которая ограничивает движение подрамника по вертикали. Поэтому, на этапе диагностики стоит выяснить наличие этих шайб, в противном случае их покупают заранее:

54464-CY00C – Изолятор задний (количество – 2 штуки);
54464-CY00B – Изолятор передний (количество – 2 штуки).

Из инструментов понадобится:

кувалда, массой не менее 2 кг;
ключ-трещотка с головками на 21, 18, 13;
воротки (большой и малой длины);
накидной ключ на 19;
рожковый ключ на 14
плоскогубцы с загнутыми губками;
отвертки;
удлинители и Г-образный ключ на ½ дюйма;
домкрат;
головка для трещотки на 32 (используется как альтернатива оправке при опрессовывании).

Приготовив необходимый инструмент можно приступать к замене сайлентблоков.

Чтобы заменить сайлентблоки задних нижних рычагов на Nissan Qashqai, первым делом следует загнать автомобиль на смотровую яму, поднять домкратом, открутить и снять колесо.
Далее снимаем шплинт и откручиваем ступичную гайку. Если сильно затянута, нужен хороший рычаг.
Откручиваем болты крепления тормозного суппорта
При помощи стяжек снимаем пружину
Затем откручиваем нижнее крепление амортизатора к рычагу
Далее снимаем развальный рычаг, открутив от рычага регулирующего схождение подрамника и стойки стабилизатора.
Если же болт крепления этого рычага к подрамнику приржавел к сайлент-блоку, и открутить его тяжело, тогда поможет откиснуть WD-40, потом обстучать кувалдой (без фанатизма) и использовать ударный пневмо-инструмент. Таким образом выкручиваем болт.
При снятии левого развального рычага мешает глушитель, поэтому скидываем его с двух крайних резинок крепления, дабы он ушел немного вниз.
Устанавливаем под нижний рычаг домкрат.
После этого откручиваем верхний рычаг от нижнего рычага.
Отсоединяем от рычага провод и откручиваем датчик АБС от ступицы.
Затем откручиваем крепление троса стояночного тормоза.
Далее отсоединяем тормозной шланг от рычага. Здесь существует один не очень приятный нюанс: тормозной шланг зафиксирован на двух петлях и крепящих пластиковых зажимах. И если одна из петель откручивается легко от рычага (на фото болты политы WD-40), то, другая петля приварена и для отсоединения шланга необходимо его раскрутить, слегка пролить тормозной жидкости, а при обратной сборке не забыть прокачать тормоза.
После этого должно получиться примерно так:
Ослабляем трос стояночного тормоза и снимаем тормозной диск.
Затем отсоединяем механизм стояночного тормоза.
Откручиваем тягу, которая соединяет скобу фиксации нижнего рычага и кузов.
Дальше откручиваем гайку, которая фиксирует болт регулировки схождения колес.
Теперь необходимо выкрутить болт из сайлент-блока. Если выкрутить не удается, придется открутить 4 болта фиксации кронштейна к кузову и извлекать болт уже на снятом рычаге.
Потом снимаем рычаг.
Далее фиксируем проволокой ШРУС, чтоб не болтался.
Теперь, чтобы вытащить болт из сайлент-блока, здесь потребуется пресс.
На фото показан болт, регулирующий схождение колес, который был в эксплуатации после 115 тысяч км пробега.
Затем выпрессовываем старый сайлентблок и запрессовываем новый.

Сборка выполняется в обратной последовательности, при этом, после установки не забыв прокачать тормоза. Аналогичные действия проводим и с другой стороны.

Замена сайлентблоков подрамника Nissan Qashqai. Коротко по пунктам

Что это такое?

Замена сайлентблоков подрамника Nissan Qashqai производится в случае необходимости. Производитель не регламентирует сроки замены. Перед тем, как разбираться с этой работой, давайте посмотрим, какие функции выполняет деталь. По сути, сайлентблок является виброизолятором. Основная задача устранение вибраций, возникающих на сопряженных деталях. Состоит из резины и металлической втулки. Обязательным условием является вулканизация резиновой детали, это позволяет обеспечить минимальный коэффициент трения, что усиливает уровень виброизоляции.

С помощью сайлентблоков соединяются разные элементы подвески. При этом, они гасят торсионные и осевые колебания, которые появляются при движении автомобиля. Благодаря этому, значительно увеличивается срок службы деталей подвески. Производитель заявляет о расчетном сроке службы сайлентблоков в 100000 километров. На практике виброизоляторы Nissan Qashqai служат около 70000 километров. Мастера рекомендуют тщательно осматривать подвеску каждые 20 тысяч километров. При появлении повреждений на сайлентблоках, необходимо их заменить.

Диагностика

Далеко не все автолюбители регулярно следят за состоянием подвески. Поэтому, большая часть ремонтов происходит только после появления стуков при движении, а также прочих признаков износа деталей ходовой. Признаками неисправности сайлентблоков являются следующие моменты:

Стуки из-под машины. Чаще всего, звук достаточно глухой;

Замена

Работа по установке новых сайлентблоков не является сложной. Для ее исполнения вам потребуется минимум навыков, а также стандартный набор инструментов. Все сайлентблоки меняются по одной схеме, для простоты рассмотрим замену детали на переднем подрамнике, ремонт заднего ничем не отличается. Производится работа в следующем порядке:

Для начала следует поставить автомобиль на смотровую яму. Под задние колеса поставьте противооткатные упоры;
Ослабляем крепеж передних колес. Машину поднимаем на домкратах. Снимаются колеса. Под автомобиль дополнительно устанавливаются опоры;
Выровняйте руль;
Демонтируйте пластиковый кожух промежуточного вала;
Выворачивается винт, соединяющий шарнир вала и шестерню руля. Полностью шарнир извлекают с помощью отвертки;
Снимите резиновую накладку с гайки, крепящей стойку стабилизатора. После чего можно ее открутить. При этом, не забудьте удерживать палец от проворачивания;
Снимите палец шарнира, проверьте его состояние. Если он изношен, то имеет смысл заменить на новый;
Подставьте под подрамник какую-нибудь подставку;
Демонтируйте пару кронштейнов и шаровую опору;
Теперь можно аккуратно снять подрамник;
Снимите стабилизатор с подрамника. Это поможет упростить работу по выпрессовке сайлентблоков. При откручивании винтов крепления стабилизаторов будьте аккуратны, они могут прикипать и обламываться;
Снимите сайлентблок. Для этого нужно выбить его с помощью молотка. Имеются специальные приспособления для этой работы. Их использование упростит работу;
Очистите посадочное место виброизолятора. Любая попавшая туда грязь значительно снизит срок службы детали;
Сайлентблок смазывается моторным маслом, и устанавливается на место. Для запрессовки используйте подходящую по размерам трубу.После чего следует установить на место все снятые детали. Собрав автомобиль следует посетить сервис для проверки и регулировки углов установки колес. Если этого не сделать, то можно быстро износить резину.

Заключение. Ремонтировать подвеску приходится регулярно. На нее постоянно приходятся большие нагрузки, в результате многие расходники быстро выходят из строя. Поэтому, замена сайлентблоков подрамника Nissan Qashqai не является редкостью. Работа эта не сложная, хотя потребуется потратить довольно много времени на ее выполнение. Самостоятельный ремонт позволит значительно сэкономить на обслуживании машины.

Замена сайлентблоков рычагов ниссан кашкай

На представленном фотоотчете подробно описывается замена заднего сайлентблоков переднего рычага на автомобиле Ниссан Кашкай. Подобная процедура является довольно распространенной (слабое место, ходят около 10 тыс км.).

Каталожные номера замененных деталей: шаровая Febest 0220-J31 сайлентблок задний переднего рычага VTR NI0119R сайлентблок передник переднего рычага VTR NI0120R (пока не заменен, оставлены старые) втулка стабилизатора VTR NI1443R

Для выполнения своими руками понадобится пресс для выпрессовки сайлентблока. А также подобрать фирму на свое усмотрение.При длительном сроке эксплуатации сайлентблоки начинают проседать и постукивать, что может вызывать глухие стуки во время езды автомобиля по неровным поверхностям вроде кочек.

Здесь машина подвешена на подъёмнике, что позволило увидеть боевые ранения на сайлентблоках автомобиля.
Немного крупнее планом.
Приступим. Первым делом убираем колесо.
Отвинчиваем гайку крепления шаровой.
При помощи молотка освобождаем шаровую.
Первый болт крепления переднего сайлентблока снят.
Болт выкручен, а рядом с ним расположен — ещё один такой же.
Пришла очередь болта крепления нашего заднего сайлентблока.
Снятый рычаг.
Более крупный план сайлента.
Далее выпрессовываем старый сайлентблок на прессе. В гаражах мужики это делают кувалдами. Чего там с геометрией самого рычага после кувалды происходит — боюсь себе даже представить.
Сайлент убран.
Устанавливаем новый и начинаем впресовывать.
Впресовали.
На изображении показано как было до и после.

Сборку производим в обратной последовательности.

Видео в тему

На представленном фотоотчете подробно описывается замена заднего сайлентблоков переднего рычага на автомобиле Nissan Qashqai. Подобная процедура является довольно распространенной (слабое место, ходят около 10 тыс км.). Для выполнения своими руками понадобится пресс для выпрессовки сайлентблока. А также подобрать фирму на свое усмотрение.

При длительном сроке эксплуатации сайлентблоки начинают проседать и постукивать, что может вызывать глухие стуки во время езды автомобиля по неровным поверхностям вроде кочек.

Здесь машина подвешена на подъёмнике, что позволило увидеть боевые ранения на сайлентблоках автомобиля.

На ремонте у нас находится автомобиль Nissan Qashqai (Ниссан Кашкай), передний привод, 2012 года выпуска, на котором необходимо выполнить замену задних сайлентблоков переднего рычага. Покажем как это сделать своими руками правильно и максимально быстро.

Поднимаем машину, снимаем передние колёса. Откручиваем стойку стабилизатора с обеих сторон, делается это для того, чтобы открутить болт на переднем сайлентблоке. Используем для этого ключ на 18 и держим при этом шестигранник на 6:

Откручиваем задний болт ключом на 18, снизу держим головкой на 16:

Откручиваем два передних болта, используем головку на 21:

Нам остаётся открутить шаровую опору, гайка там на 18:

При помощи небольшой оправки, выбиваем рычаг. На рычаге передний сайлентблок у нас живой, а задние вырвало. Будем перепрессовывать, но перед этим необходимо сделать метку, чтобы новый сайлентблок поставить точно также. Метку делаем при помощи обычной отвёртки:

Выбиваем или выдавливаем старый сайлентблок. Новый сайлентблок у нас оригинальный от Nissan, его номер 54570-BB00A. Протираем посадочное место, брызгаем немного силиконовой смазки, запрессовываем при помощи оправки и пресса:

Собираем в обратной последовательности. После замены рекомендую сразу же ехать на развал-схождение для проверки, чтобы у вас потом не съело резину.

Видео замена задних сайлентблоков переднего рычага в Nissan Qashqai:

Резервное видео как заменить задние сайлентблоки переднего рычага в Ниссан Кашкай:

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Варианты исполнения устройства:

Тиски небольших размеров. Их надевают на деталь подвески, а под одну из сторон подкладывают трубку

Вторую часть важно установить так, чтобы она давила на корпус детали. Но между губой тисков и деталью устанавливают деревяшку.
Самодельное устройство из подручных материалов

Этот вариант предполагает проведение токарных и сварочных работ. Делают хомут из металлических пластин или подручных средств. В основании сверлят отверстие, куда обычно вваривают гайку. Сюда устанавливают болт, который служит прессом.
Приобретение заводского инструмента.

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно

Важно, чтобы он выдерживал высокую нагрузку

Сайлентблок передний на Ниссан Х Трейл представляет собой буфер, расположенный между кузовом автомобиля и передней подвеской. На этом японском кроссовере установлено два сайлентблока переднего подрамника и два сайлентблока заднего подрамника.

Признаки неисправности переднего сайлентблока

Несмотря на то, что эта деталь является достаточно надежной, все равно при активном вождении она начинает со временем изнашиваться. Обычно возникает необходимость купить сайлентблоки переднего подрамника Ниссан X Трейл после 65-70 тысяч пробега, хотя здесь все зависит от качества дорожного покрытия и стиля вождения. В первую очередь приходят в негодность задние сайлентблоки, а несколько позже – передние. Эту неисправность можно выявить по характерному стуку ходовой части Ниссана Х Трейл при езде по ухабистой дороге. При этом наблюдается неравномерное изнашивание колес. Это связано со смещением неисправного сайлентблока переднего подрамника и изменением угла развала-схождения.

Замена сайлентблоков переднего подрамника

Если вы обнаружили подобные симптомы, то необходимо сразу же обратиться на СТО компании Ниссан. Здесь вы сможете купить сайлентблоки переднего подрамника Ниссан X Трейл, которыми можно будет заменить изношенные детали. Замена требуется в том случае, если во время диагностики были обнаружены повреждения, разрывы или существенные смещения сайлентблоков переднего подрамника. Это процедура является довольно сложной и длительной. На Ниссан Х Трейл для извлечения указанной детали приходится снимать большинство элементов передней зоны ходовой части, таких, как стабилизаторы, рычаги и рейку рулевого управления. Однако при выявлении неисправности ее лучше сразу устранить, чтобы обеспечить себе безопасную и комфортную езду.

Описание детали и признаки её износа

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Порядок визуального осмотра:

загнать автомобиль на яму или приподнять домкратом;
очистить узлы крепления подвески от грязи;
провести осмотр.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

во время движения по прямой или при торможении автомобиль тянет в сторону;
повышенный износ резины по бокам;
повышенная вибрация при езде;
скрип или стук в районе подвески;
подвеска стала работать жёстче.

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Причины преждевременной замены:

Длительная эксплуатация, которая ведёт к усыханию резинового уплотнителя и потере свойств.
Взаимодействие с химическими веществами. Масло и бензин разрушают резину.
Неправильный монтаж.

Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.

Замена рычага передней подвески Nissan Qashqai 2007 — 2013

Инструменты:

Балонный ключ
Съемник шаровых шарниров
Съемник сайлентблоков
Ключ накидной изогнутый 16 мм
Ключ накидной изогнутый 18 мм
Домкрат винтовой

Детали и расходники:

Рычаг передней подвески в сборе с шаровой опорой и сайлентблоком
Легкопроникающая смазка

1. Поднимите домкратом и установите переднюю часть автомобиля на опоры. Снимите колесо.

Предупреждение:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

2. Смочите гайку крепления шаровой опоры и палец шаровой опоры легкопроникающей смазкой.

3. Удерживая от проворачивания головку болта крепления шаровой опоры ключом, отверните его гайку.

4. Извлеките болт из отверстия.

5. Установите съемник шаровых шарниров и выпрессуйте палец шаровой опоры из кулака.

6. Выкрутите два болта переднего крепления рычага передней подвески.

7. Удерживая болт от проворачивания, вторым ключом отверните гайку и извлеките болт.

8. Снимите рычаг передней подвески в сборе с шаровой опорой.

9. Осмотрите снятый рычаг передней подвески. Деформированный рычаг замените.

10. Проверьте состояние переднего сайлентблока.

11. Проверьте состояние заднего сайлентблока.

Примечание:

Поскольку оригинальные рычаги передней подвески поставляют в сборе с шаровой опорой и сайлентблоками, дальнейшая разборка рычага не имеет смысла.

12. Установите детали в порядке, обратном снятию, не затягивая окончательно крепления резинометаллических шарниров рычага.

13. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затяните резьбовые соединения подвески на автомобиле, стоящем на земле.

Примечание:

После замены рычага передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

В статье не хватает:

Качественных фото ремонта
Фото инструмента

Пошаговая инструкция замены сайлентблоков задних рычагов Nissan Qashqai

Чтобы заменить сайлентблоки задних нижних рычагов на Nissan Qashqai, первым делом следует загнать автомобиль на смотровую яму, поднять домкратом, открутить и снять колесо.
Далее снимаем шплинт и откручиваем ступичную гайку. Если сильно затянута, нужен хороший рычаг.
Откручиваем болты крепления тормозного суппорта
При помощи стяжек снимаем пружину
Затем откручиваем нижнее крепление амортизатора к рычагу
Далее снимаем развальный рычаг, открутив от рычага регулирующего схождение подрамника и стойки стабилизатора.
Если же болт крепления этого рычага к подрамнику приржавел к сайлент-блоку, и открутить его тяжело, тогда поможет откиснуть WD-40, потом обстучать кувалдой (без фанатизма) и использовать ударный пневмо-инструмент. Таким образом выкручиваем болт.
При снятии левого развального рычага мешает глушитель, поэтому скидываем его с двух крайних резинок крепления, дабы он ушел немного вниз.
Устанавливаем под нижний рычаг домкрат.
После этого откручиваем верхний рычаг от нижнего рычага.
Отсоединяем от рычага провод и откручиваем датчик АБС от ступицы.
Затем откручиваем крепление троса стояночного тормоза.
Далее отсоединяем тормозной шланг от рычага. Здесь существует один не очень приятный нюанс: тормозной шланг зафиксирован на двух петлях и крепящих пластиковых зажимах. И если одна из петель откручивается легко от рычага (на фото болты политы WD-40), то, другая петля приварена и для отсоединения шланга необходимо его раскрутить, слегка пролить тормозной жидкости, а при обратной сборке не забыть прокачать тормоза.
После этого должно получиться примерно так:
Ослабляем трос стояночного тормоза и снимаем тормозной диск.
Затем отсоединяем механизм стояночного тормоза.
Откручиваем тягу, которая соединяет скобу фиксации нижнего рычага и кузов.
Дальше откручиваем гайку, которая фиксирует болт регулировки схождения колес.
Теперь необходимо выкрутить болт из сайлент-блока. Если выкрутить не удается, придется открутить 4 болта фиксации кронштейна к кузову и извлекать болт уже на снятом рычаге.
Потом снимаем рычаг.
Далее фиксируем проволокой ШРУС, чтоб не болтался.
Теперь, чтобы вытащить болт из сайлент-блока, здесь потребуется пресс.
На фото показан болт, регулирующий схождение колес, который был в эксплуатации после 115 тысяч км пробега.
Затем выпрессовываем старый сайлентблок и запрессовываем новый.

Замена

Для начала следует поставить автомобиль на смотровую яму. Под задние колеса поставьте противооткатные упоры;
Ослабляем крепеж передних колес. Машину поднимаем на домкратах. Снимаются колеса. Под автомобиль дополнительно устанавливаются опоры;
Выровняйте руль;
Демонтируйте пластиковый кожух промежуточного вала;
Выворачивается винт, соединяющий шарнир вала и шестерню руля. Полностью шарнир извлекают с помощью отвертки;
Снимите резиновую накладку с гайки, крепящей стойку стабилизатора. После чего можно ее открутить. При этом, не забудьте удерживать палец от проворачивания;
Снимите палец шарнира, проверьте его состояние. Если он изношен, то имеет смысл заменить на новый;
Подставьте под подрамник какую-нибудь подставку;
Демонтируйте пару кронштейнов и шаровую опору;
Теперь можно аккуратно снять подрамник;
Снимите стабилизатор с подрамника. Это поможет упростить работу по выпрессовке сайлентблоков. При откручивании винтов крепления стабилизаторов будьте аккуратны, они могут прикипать и обламываться;
Снимите сайлентблок. Для этого нужно выбить его с помощью молотка. Имеются специальные приспособления для этой работы. Их использование упростит работу;
Очистите посадочное место виброизолятора. Любая попавшая туда грязь значительно снизит срок службы детали;
Сайлентблок смазывается моторным маслом, и устанавливается на место. Для запрессовки используйте подходящую по размерам трубу.После чего следует установить на место все снятые детали. Собрав автомобиль следует посетить сервис для проверки и регулировки углов установки колес. Если этого не сделать, то можно быстро износить резину.

Заключение

Снятие подрамника

Процесс замены сайлентблоков подрамной детали Ниссан Кашкай начинается с вывешивания передка автомобиля и снятия колес. После необходимо отсоединить тяги стабилизаторов. Отсоединять их можно как от стабилизатора, так и от амортизатора.

При этом, важно запомнить расположение стабилизатора по отношению к подрамнику. Это пригодится при конечной сборке

Затем снимается защита, которая крепится большим количеством клипс. Клипсы отщелкиваются с помощью отверток и достаются плоскогубцами. Подрамник крепится четырьмя болтами. В первую очередь, потребуется выкрутить два болта крепления передних сайлентблоков. Чтобы отсоединить заднюю часть, необходимо открутить рулевую рейку, которая к нему прикреплена. Крепится она двумя болтами 21-го размера. Для дальнейшего удобства, рейку рекомендуется зафиксировать проволокой к выхлопной трубе. Также помехой при снятии подрамного элемента выступает нижняя опора двигателя, которая с легкостью снимается ключом на 19. Состояние опоры также желательно проверить до начала выполнения работ, и, в случае потребности, заменить на новую.

После этого демонтируется поперечина (лыжа), путем откручивания шести болтов, первыми из которых выкручиваются четыре передних. Два оставшихся и являются болтами крепления задних сайлентблоков.

Незакрепленный подрамник остается на месте благодаря специальным резинкам, удерживающим его в подвешенном положении.

После этого можно приступать непосредственно к снятию подрамной детали, сняв ее с резинок. Предварительно нужно отсоединить рычаги, прикрепленные тремя болтами. Они откручиваются ключами на 21 и 18, при этом используются приготовленные ранее удлинители, длина которых составляет около 65 сантиметров. Чтобы подрамник не упал, стоит использовать дополнительный домкрат.

При снятии подрамного элемента стоит быть предельно осторожным, чтобы стабилизатором не зацепить рулевые тяги и не повредить их. Для этого, по мере его снятия, стабилизатор необходимо проворачивать в скобе.

После демонтажа, узел перемещается в удобное для замены сайлентблоков место.
