Как узнать, берёт ли ток на себя стартер, и как это исправить

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
    • в первом случае поможет замена контактов,
    • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

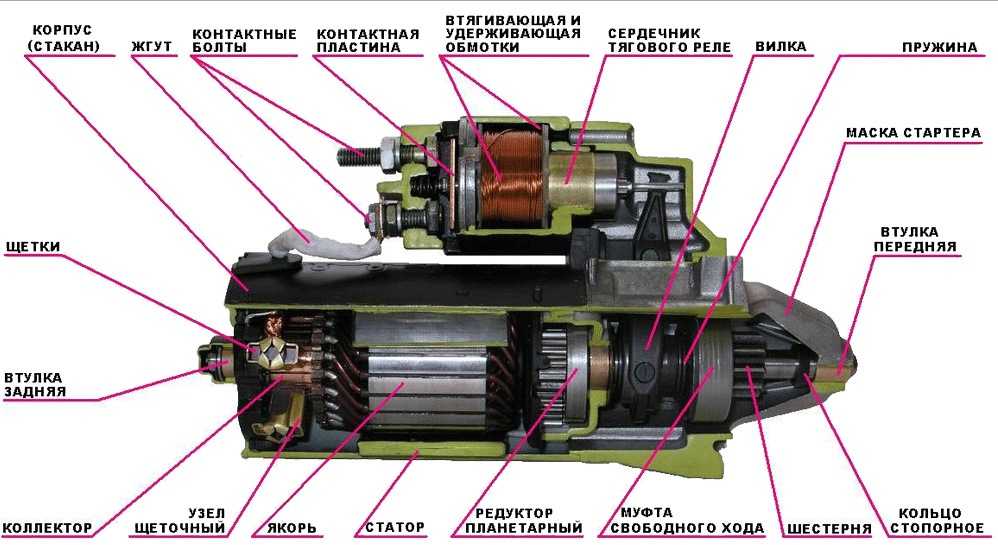

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Не крутит стартер: в чем может быть проблема и как ее решить?

Таким образом, если с АКБ и качеством контакта все в порядке, то проблема действительно кроется в поломке стартера. Познакомимся подробнее с различными видами неисправностей.

Контакты

Итак, про отошедшие контакты мы уже сказали выше. Но есть еще один важный момент: контакты могли не отойти, а окислиться. В этом случае стартер пытается крутиться, но делает это очень плохо и в итоге вообще перестает. Дело в том, что контакты на клеммах, реле или массе окислились, и сформировавшаяся путем окисления пленка просто нарушила качество контакта. Решить проблему в этом случае просто: проверив все соединения, нужно найти те, которые «не контачат», и просто зачистить их наждачкой либо воспользоваться специальным очищающим средством.

Отошли контакты стартера

Цепь управления

Если при повороте ключа стартер не подает признаков жизни вообще, то, возможно, причина кроется в неисправности цепи управления, то есть на втягивающее реле не поступает ток от АКБ, и запуска стартера не происходит. Это достаточно редкая поломка, но все же имеющая место быть.

Цепь управления стартера

Выяснить, является ли виной всему именно эта проблема, можно, воспользовавшись мультиметром: проверьте, имеется ли напряжение на проводе втягивающего реле, когда происходит поворот ключа. При его отсутствии обязательно проверяйте как реле, так и замок зажигания и состояние проводов. Если при подаче на клемму питания прямо от аккумулятора стартер начинает работать, то причина точно кроется в цепи управления.

Проверка стартера мультиметром

Втягивающее реле

Кстати, никаких признаков жизни вообще стартер может не подавать и при поломке втягивающего реле. Проверяем, есть ли при повороте ключа напряжение на тонком проводе реле. Если оно есть, но при этом стартер «глух и нем», то причина точно кроется в реле. В этом случае его нужно заменить.

Втягивающее реле стартера

Обгонная муфта

Если стартер все же вращается, но при этом жужжит и не заводит двигатель, то причиной может быть клин обгонной муфты и невозможность перехода бендикса в рабочее положение из-за смазки. Решаем проблему так: снимает стартер и меняем бендикс на новый либо полностью разбираем и хорошо чистим муфту.

Клин обгонной муфты стартера

Износ щеток

Также стартер может перестать работать и при сильном износе щеток. В среднем их ресурс равен 100-150 тысяч километров. При такой неисправности он не крутит, но при попытке завести авто вы услышите характерные щелчки. Причем все другие проблемы, описанные выше, уже исключены. К сожалению, графитовые щетки внутри стартера со временем действительно могут стереться и перестают плотно прилегать к коллектору. В результате нет передачи тока. Проверяем так: подаем напряжение на стартер, обойдя само реле. Если вращения так и не произошло, то дело может быть в щетках. Их потребуется поменять на новые.

Изношенные щетки стартера

Втулки ротора

Износиться и выйти из строя могут и втулки или подшипники ротора. В этом случае стартер перестает вращаться или крутится с трудом, если двигатель хорошо прогрет. Это связано с появлением осевых люфтов и расширением ротора при нагреве. Могут произойти замыкания, и возникает проблема с вращением. Если износ сильный, то при многократной попытке запуска стартер может и вовсе заклинить. Исправить можно, сняв и разобрав стартер, заменив подшипники и втулки.

Износ втулок ротора

Бендикс

Сломаться могут также и венец маховика, и зубья бендикса. Симптоматика этой поломки — характерные звон и скрежет при вращении стартера. Исправляется ситуация также заменой изношенных деталей.

Износ зубьев бендикса

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

  • аккумулятор;
  • провода и места их соединения;
  • замок зажигания;
  • втягивающее реле;
  • силовой электродвигатель;

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Вторая проблема с аккумуляторной батареей – ненадежная фиксация клемм или сильное их окисление. Из-за этого контакт недостаточен из-за чего возникает сильное сопротивление, поэтому на стартер не поступает требуемого количества энергии.

Если с АКБ все в порядке – переходим к проводам. В первую очередь следует проверить надежность крепления и целостность «плюсового» провода к АКБ и выводу реле, а также «массы» двигателя. Примечательно, что многие автолюбители почему-то игнорируют проверку крепления «массы», поэтому долго и не могут найти причину.

Видео: Щелкает, не крутит стартер Максус LDV Maxus

Проводка, замок зажигания

Переходим к проводам питания втягивающего реле, идущим на замок. Здесь, кстати можно поступить проще, проверив сразу всю цепь одной несложной операцией:

  1. Ставим машину на «нейтральную» передачу и затягиваем ручник.
  2. Открываем капот и обеспечиваем доступ к выводам втягивающего реле.
  3. Берем отвертку или небольшой ключ и при помощи их замыкаем между собой выводы питания электродвигателя.

Если в результате замыкания выводов стартер начнет крутить, вероятнее всего есть потери напряжения в цепи питания или в самом реле. В этом случае сначала проверяем замок зажигания. Кстати, проверять проводку этой цепи нет особого смысла, поскольку если реле срабатывает, то напряжение все же подается.

Основной причиной в замке является подгорание контактов. Из-за этого напряжения, достаточного для удержания якоря – недостаточно, хотя для втягивания его хватает. Обычно подгорание проявляется в виде многократных щелчков без включения электродвигателя.

Втягивающее реле

Проблема может крыться и в самом реле. И здесь тоже зачастую виной становиться подгорание, но уже пятаков (клемм силовых выводов). В результате при замыкании из-за налета возникает большое сопротивление, поэтому напряжения для включения электродвигателя недостаточно.

Иногда неисправность возникает по причине подклинивания якоря в каком-то положении. Из-за этого он не доходит до упора, поэтому контакты не замыкаются.

Устранение проблемы по большей части проводится заменой неисправного элемента. Особенно это касается замка, поскольку после разборки и зачистки контактов, собрать все правильно достаточно проблематично. Что касается реле, то можно попробовать его восстановить, но обычно после ремонта узел служит не долго.

Бывают и сугубо механические причины – завальцовывание краев зубьев шестерни бендикса, заклинивание в положении, при котором она доходит до маховика. По этой причине она не заходит в зацепления, при этом шестеренка не дает дойти якорю до упора и замкнуть контакты. «Лечится» все заменой шестеренки и прочисткой вала, по которому она перемещается.

Если все перечисленные элементы в исправном состоянии и каких-либо дефектов не замечено, остается только проверить силовой электродвигатель. И для этого придется его разобрать, предварительно сняв стартер с авто.

Электродвигатель

В этом узле неисправности могут возникнуть как механические, так и электрические. В первом варианте поломок не так уж и много, а именно – износ опорных втулок якоря (ротора), из-за чего трение повышается настолько, что электромагнитному полю не удается его раскрутить, а также повреждения бендикса и его вилки включения. Устраняется эти проблемы заменой неисправных элементов.

Значительно хуже, если стартер не срабатывает по причине электрической поломки, среди которых можно выделить:

  1. Отгорание питающей шины.
  2. Износ щеток и выгорание ламелей коллектора.
  3. Замыкание или обрыв обмотки.

Первые две неисправности еще вполне устранимы. Путем замены поврежденных элементов удается восстановить работоспособность стартера.

А вот с обмоткой все значительно сложнее. При таких поломках ремонт зачастую не проводится (хотя обмотки все же можно перемотать), а стартер просто заменяется на новый.

(3 оценок, среднее: 5,00 из 5)

(3 оценок, среднее: 5,00 из 5)

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые “плавающие” неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Сигнализация

Эта полезная функция порой приносит значительные проблемы. Определить, почему она вышла из строя затруднительно, если не дело не в севшей батарейке. Если машина не реагирует на ключ зажигания, но вы смогли попасть в нее
, проверьте блокировку бензонасоса, стартера и зажигания. Для этого найдите провода, ведущие от штатной проводки к блоку сигналки
. Если увидите, что штатный провод поделен
на две части и к нему присоединены сигнализационные провода, поздравляем! Вы нашли причину и она в блокировке. Чтобы машина завелась, рассоедините
провода, а концы штатки
соедините. Готово! Желаем удачных дорог и не ломающихся
машин!

Стартер в современном автомобиле выполняет функцию запуска двигателя внутреннего сгорания. В разных автомобилях соответственно будет разной и мощность этого агрегата. Бензиновые двигатели обычно запускаются со стартером, который имеет 3 кВт. Состоит он из щетки, бендикса, электрического двигателя, а также втягивающего реле. В электродвигатели находятся специальные сердечники и обмотки. С помощью бендикса на коленвал передаются от электродвигателя вращения. А вот функция щеток заключается в повышении мощности электродвигателя. Таким образом, стартер – это очень важная часть транспортного средства.

Заводится стартер тогда, когда водитель поворачивает ключ зажигания. Если же это не происходит, это значит, что есть какая-то неисправность. Причин, почему не работает стартер, есть несколько. Все их мы разберем. Но для того, чтобы поломку найти в короткие сроки, нужно знать, как устроен стартер и система запуска двигателя. Сегодня услугу ремонт стартера осуществляют многие компании, причем за небольшую плату. Иногда лучше доверять ремонт своего авто профессионалам, тем более, если опыта в этом деле у водителя очень мало. Основной причиной, по которой стартер не заводится, является разрядка аккумулятора. Большая вероятность, что именно в этом дело тогда, когда авто «ночует» под открытым небом. Батареи, которые работают уже длительное время, быстро разряжаются в холодную погоду. Поэтому нужно следить за тем, есть ли заряд в аккумуляторе (фото 1).

Еще одна причина: неисправность стартера. Ели при повороте ключа вообще не слышно звуков, то это означает, что на обмотку ротора агрегата вообще не поступает питание. Также может быть, что из строя вышло втягивающее реле, замыкающее силовые контакты, или износились щетки. В любом случае необходимо разбирать механизм. Замена стартера производится очень редко, ведь его легко починить. Другой стартер устанавливается, если на корпусе появились трещины или он разрушен. Если после разборки стартера видно, что на обмотки не поступает напряжение, то тогда нужно заменить втягивающее реле и устройство заработает. Также специалисты рекомендуют заглянуть под крышку распределения зажигания и убедиться, что под ней нет конденсата (фото 2).Причина может быть еще и в замке зажигания. Нужно посмотреть, горят ли после поворота ключа на торпеде лампочки и приборы. Если нет, то машину нужно гнать в автосервис. Но если автовладелец разбирается в электрике, то может и самостоятельно выяснить, где произошел обрыв. В редких случаях может быть поломана блокировка руля. Тогда авто не заводится, хотя работают все приборы. Также не нужно устанавливать на реле зажигания реле сигнализации. Во время езды конструкция эта может расшататься, и владелец авто останется без сигнализации и зажигания (фото 3).Проблема может быть и из-за проводки. Машина не будет заводиться из-за любого отпаявшегося или поломанного проводка. Распространенный случай, когда обрывается провод на тяговом реле. Тогда стартер вообще не будет реагировать на ключ зажигания. В этом случае достаточно почистить пятаки стартера, которые и подают ток, так необходимый для того, чтобы стартер крутился (фото 4).Могут быть проблемы с проводами из так называемой контактной группы. Находятся они под обшивкой рулевой колонки. Если водитель не особенно разбирается в этом, то лучше пусть в проводке покопается специалист. На авто также есть предохранитель, который контролирует зажигание. Нужно проверить, может перегорел именно он. Также нужно убедиться, что в положение Р выведен рычаг. Часто стартер не срабатывает именно из-за этого (фото 5).

Часто приходится слышать жалобы владельцев транспортных средств на то, что стартер не реагирует на поворот ключа зажигания. Подобная ситуация характерна для холодной поры года, но может случиться и летом. Ее непредсказуемость заключается в том, что невозможно спрогнозировать, когда именно заведется машина, и заведется ли она вообще. В любом случае, поводов для паники нет, поскольку подобная проблема легко устраняется.

Устройство и принцип работы втягивающего реле

Перед тем, как проверять втягивающее реле, просто необходимо хотя бы в общих чертах познакомиться с его внутренним устройством. Разбирать его, конечно, не придётся, так как узел считается неразборным. Однако проверка без понимания устройства и принципа работы может привести к печальным последствиям. В том числе, неумелыми действиями можно легко сжечь изначально рабочее втягивающее реле.

Условно его внутреннюю начинку можно разделить на три части:

  1. Механический привод. Состоит из двух штоков. Один из них съёмный (1). Второй находится внутри (10), и приводится в действие обмотками. Пружина 11 нужна для того, чтобы возвращать приводную шестерню стартера в исходное положение после запуска двигателя.
  2. Обмотки. Их всего две. Втягивающая (2) и удерживающая (3). Когда через обмотку проходит электрический ток, в области штока создаётся мощное магнитное поле. Когда работает втягивающая обмотка, перемещается шток 1, и втягивающее втягивает. Когда шестерня введена в зацепление с маховиком, её фиксация происходит за счёт срабатывания удерживающей обмотки 3.
  3. Коммутационный узел. Когда втягивающее втягивает, шток 1 толкает через пружину шток 10, благодаря чему контактные пластины 9 соединяют между собой контакты 6. К одному из этих контактов подведён «плюс» АКБ, а второй подключён к стартеру. Так происходит запитывание стартера («минус» идёт с массы). Когда замок зажигания отпущен, удерживающая обмотка обесточивается, шток 10 под воздействием пружины 7 возвращается обратно, и коммутация прекращается.

Дополнительно стоит рассмотреть, как работает коммутационный узел втягивающего реле и его обмотки. На схеме ниже видно, как и куда идёт ток. Когда водитель поворачивает ключ зажигания, одновременно успевают сработать и втягивающая, и удерживающая обмотки. Однако после коммутации «плюса» АКБ со стартером втягивающая обмотка прекращает работать, так как силовой «плюс» через контакт реле соединяется с управляющим «плюсом». Удерживающая же обмотка продолжает работать до тех пор, пока водитель не отпустит ключ зажигания.

На реальном втягивающем точку соединения втягивающей и удерживающей обмоток можно увидеть снаружи устройства. Это металлическая перемычка, соединяющая один из силовых контактов с управляющим. Именно к этому силовому контакту подводится «плюс» с АКБ. Отсюда следует, что свободный от перемычки силовой контакт — идёт непосредственно на стартер. Иногда знание этой особенности позволяет не перепутать провода при установке и подключении стартера после проверки.

Вот и всё. Именно так и работает втягивающее реле. Теперь рассмотрим, как оно работать отказывается, и какие признаки на какие неисправности узла указывают.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

  1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
  2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
  3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

  • не производить непрерывный старт двигателя длительностью более 15 секунд;
  • при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
  • следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Ремонт якоря

Одной из самых часто встречаемых проблем в работе якоря стартерного узла является короткое замыкание, в частности, речь идет об обмотках, расположенных на корпусе. Для того, чтобы решить такую проблему, потребуется произвести визуальную диагностику выходов инки, а также проводки элемента. Сделав это, вы сможете найти место, где произошел пробой. После того, как оно будет найдено, необходимо осуществить очистку контактов и диагностику сопротивления, для этого используется мультиметр. После этого следует заизолировать пробитый участок, для чего можно применять супер клей с асбестом.

Если визуальная проверка не позволяет найти место пробоя, для диагностики можно использовать другой метод. Он заключается в соединении всех ламелей устройства вместе, но для этого необходимо использовать специальную зачищенную проволоку. Когда ламели будут замкнуты, нужно будет подать напряжение на устройство (на коллектор и массу), а поскольку оно должно быть максимально высоким, для этого может потребоваться сварочный аппарат. Собственно, именно в этом заключается сложность метода. То место, где имеется пробой, будет выгорать (автор видео — Константин Петраков).

В том случае, если в работе узла произошло межвитковое замыкание, такую проблему можно определить при помощи специального девайса. Он так и называется — ППЯ — прибор для проверки якоря. Как показывает практика, зачастую замыкание обусловлено использованием погнутых или мятых проводов либо наличием токопроводящих частиц между ними. Если это так, то необходимо исправить все проблемы (выровнять провода и зачистить их от мусора), после чего сверху нанести слой лака, это позволит защитить устройство. Если данный метод не помог вам найти неисправность, вы можете перемотать якорь самостоятельно.

Что касается короткого замыкания, то обычно оно отражается и на функционировании коллектора. Впоследствии это может привести к перегоранию пластин, в результате чего данный элемент может полностью разрушиться. Если вам придется паять, то помните о том, что перед пайкой рабочие поверхности необходимо тщательно зачистить, для этого можно использовать бормашину. С помощью этого устройства можно произвести хорошую зачистку контактов, а также подводящих проводов. Когда проводка будет вмонтирована обратно в так называемые петушки, с помощью прибора для диагностики якоря его нужно будет проверить.

Если вы будете паять, то в качестве материала рекомендуем приобрести неактивный флюс, а также олово. Прежде чем приступить к процессу, паяльник следует максимально прогреть, это позволит добиться необходимого результата. Также прогревать необходимо и провода, поскольку припой должен хорошо расплавиться, чтобы он мог попасть в место пайки. Когда пайка будет завершена, необходимо будет обработать это место при помощи растворителя, после чего опять произвести диагностику якоря с помощью прибора.

Как показывает практика, наши соотечественники часто сталкиваются с проблемой износа коллекторных пластин, причем неравномерного. Кроме того, коллектор даже может сместиться в отношении своей оси — все эти неисправности обычно обусловлены износом щеточного узла или коллектора в целом. Если говорить о пластинах, то такая проблема проявляется в результате неплотного прилегания щеточных элементов, что способствует образованию так называемой дуги во время работы, изнашивающей пластины. Если это так, то решить проблему позволит проточка коллектора, но учтите, что для этого понадобится специальный токарный станок. Когда проточка будет завершена, устройство необходимо будет очистить от стружки и другой грязи, которая может привести к его неработоспособности.
