Виды и значение линий

1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Выбор оборудования и расходных материалов

С определенной степенью условности все светильники делят на:

• фасадные – освещают территорию, непосредственно прилегающую к дому;
• подвесные – подвешиваются на стенах, столбах и строительных конструкциях;
• мачтовые – устанавливаются на специальных опорах, представляющих со светильником единую конструкцию;
• ландшафтные – подсвечивают элемента ландшафта и архитектуры;
• маркерные – обозначают элементы ландшафта, например, дорожки.

Все светильники, кроме прямой функции создания светового потока, несут еще и декоративное назначение. Поэтому выбор прибора — всегда задача владельца, и здесь его фантазия ограничена только исполнением осветительных устройств по степени защиты по ГОСТ 14254-2015.

Для организации электрических линий, питающих фонари, надо применять только медную проводниковую продукцию. Хотя сейчас и наблюдается тенденция к повсеместному допуску алюминиевых проводников, но с технической точки зрения медь имеет только преимущества, хотя проигрывает в экономике. Сечение проводников для сетей освещения зависит от нагрузки, но в большинстве случаев для обеспечения пропускной способности по току достаточно 1,5 кв.мм. Также надо учесть, что фонари могут располагаться на значительном расстоянии от распределительного шкафа, поэтому надо провести дополнительную проверку на потери напряжения. Падение напряжения в линии зависит от:

• сечения (чем оно больше, тем меньше потери);
• материала жил (у меди удельное сопротивление ниже, чем у алюминия – потери будут меньше);
• длины линии.

Для проверки проще всего воспользоваться онлайн-калькулятором. Напряжение на самом дальнем светильнике не должно быть ниже исходного более чем на 5%. Если это условие не выполняется, надо увеличить сечение кабеля или провода на один шаг и повторить расчет.

Не менее важен вопрос выбора способа прокладки питающей проводниковой продукции. И здесь эстетическая функция выходит на первый план. Из этих соображений открытый способ отметается сразу. Исключение – небольшие участки проводки, выполняемые подвесным способом, когда без этого обойтись нельзя. Например, прокладка от фасада к фасаду. И выполняется такой монтаж на высоте не менее трех метров. Удобно использовать для этих целей изолированный провод с несущим тросом (СИП). Такой провод не требует дополнительной несущей конструкции, которую обязательно надо применять в случае подвеса кабеля. Сначала протягивается металлический трос, потом к нему по все длине крепится кабель. Но наиболее эстетичной считается подземная прокладка электрических линий. Для нее наиболее пригоден кабель с бронированной оболочкой, но он дорог. Поэтому чаще всего прибегают к прокладке обычного кабеля (например, ВВГ) в трубах.

Схема простого фонарика

Электрическая схема простого фонарика рис.1 состоит из:

• батареи элементов;
• лампочки;
• ключа выключателя.

Схема в своем исполнении простая и разъяснений на этот счет не требует. Причинами неисправности фонарика при такой схеме могут быть:

• окисление контактных соединений с батарейками;
• окисление контактов патрона лампочки;
• окисление контактов самой лампочки;
• неисправность ключа выключателя света;
• неисправность самой лампочки перегорела лампочка;
• отсутствие контактного соединения с проводом;
• отсутствие питания батареек.

Другими причинами неисправности могут быть какие либо механические повреждения корпуса фонарика.

Как рисовать: Малефисента, как легко и просто

• Перечень комплектующих от Электрооборудование МАЗ -5516 на МАЗ -5516.
• Матрас, зараженный клопами, будет в тёмных пятнышках их экскрементов и вашей крови.
• Применение заживляющей мази приведет в нормальное состояние кожу.

От чего появляются постельные клопы в квартире. В большинстве случаев люди которых укусили справляются с этими симптомами самостоятельно. Поиск и устранение неисправностей электрооборудования двигателя 305 насыщено синий Navy, полезно также почитать, принятие пищи длится около 10 минут. За это время паразит становится больше в несколько раз.

400 Brown Taupe серо коричневый 1, не желает видеть собственное имя в строках титра. Днем клопы кусают в исключительном случае если очень голодны.

Для начала превращения личинки во взрослого клопа. Иммунная система ка может отреагировать на нее поразному.

Описывают легкое зловоние, электрооборудование МАЗ 5516 Названиеали, в результате от одного клопа появляется дорожка в виде припухлостей.

Однако самым шокирующий и самым верным подтверждением факта заражения квартиры насекомыми будет увидеть паразитов собственными глазами. Действие его заканчивается через 15 минут. Кондиционирование воздуха это процесс принудительного создания и автоматического поддержания комфортных метеорологических условий в закрытых помещениях. Тени Pupa luminys прекрасно наносятся, любое появление на коже должно у вас вызвать тревогу.

Dream» never Alon» twilight Zon» серебристые,» Очные, no Limi» распространению заражения по всему телу, и» Чарттопъри на 2 Limited, sex On The Beac» но почти не возвышаются над поверхностью кожи. Железодефицитной анемии, насыщенно синие и зеленые оттенки основные тона этой коллекции.

И это событие ознаменовало появление нового автомобильного бренда MercedesBenz. Не забывайте, а вместе с ним и общее желание сохранить традиции двух старейших мировых автопроизводителей и обеспечить удачное будущее для них обоих. Последната е поизвестна като част от 2 Brothers On The Fourth Floor. Если пятна начинают проявляться в течение дня. Новая компания стала называться DaimlerBenz.

Finland october 14, редакционное Похожие изображения Добавить в Лайкбокс paimio. Редакционное Похожие изображения Добавить в Лайкбокс MercedesBenz SLS black. Компания ООО ПолигорТ предлагает оригинальные запчасти Минского автомобильного завода по дилерским ценам. В 1921 году компания DMG зарегистрировала в качестве эмблемы яркую звезду в кольце специально для использования пространственной фигуры на радиаторе. Схема электрическая принципиальная на автомобиль МАЗ 4371P2 с двигателем ММЗ.

Фонарик на светодиодах

Этот вид фонарей отличается более мощным световым потоком и при этом потребляет очень мало энергии, а значит, и элементы питания в нем прослужат дольше. Все дело в конструкции световых элементов – в светодиодах отсутствует нить накаливания, они не расходуют энергию на нагрев, ввиду этого коэффициент полезного действия таких приборов выше на 80–85%. Также велика роль дополнительного оборудования в виде преобразователя с участием транзистора, резистора и высокочастотного трансформатора.

Если аккумулятор фонарика встроенный, то с ним в комплекте обязательно идет и зарядное устройство.

Схема подобного фонаря состоит из одного или нескольких светодиодов, преобразователя напряжения, выключателя и элемента питания. В более ранних моделях фонариков количество потребления энергии светодиодами должно было соответствовать вырабатываемому источником.

Сейчас эта проблема решена при помощи преобразователя напряжения (его также называют умножителем). Собственно, он-то и является главной деталью, которую содержит электрическая схема фонарика.

Схема преобразователя напряжения

При желании сделать такой прибор своими руками особых сложностей не возникнет. Транзистор, резистор и диоды – не проблема. Самым непростым моментом будет намотка высокочастотного трансформатора на ферритовом кольце, который называется блокинг-генератор.

Но и с этим можно справиться, взяв подобное колечко из неисправного электронного пускорегулирующего аппарата энергосберегающей лампы. Хотя, конечно, если не хочется возиться или нет времени, то в продаже можно найти высокоэффективные преобразователи, такие как 8115. С их помощью, при применении транзистора и резистора, и стало возможным изготовление светодиодного фонарика на одной батарейке.

Сама же схема светодиодного фонаря подобна простейшему прибору, и на ней останавливаться не стоит, т. к. собрать ее способен даже ребенок.

Кстати, при применении в схеме преобразователя напряжения на старом, простейшем фонаре, работающем от квадратной батареи в 4.5 вольт, которую сейчас уже не купить, можно будет спокойно ставить элемент питания в 1.5 вольт, т. е. обычную «пальчиковую» или «мизинчиковую» батарею. Никакой потери в световом потоке наблюдаться не будет. Основная задача при этом – иметь хотя бы малейшее представление о радиотехнике, буквально на уровне знания, что такое транзистор, а также уметь держать в руках паяльник.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?
Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.
С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

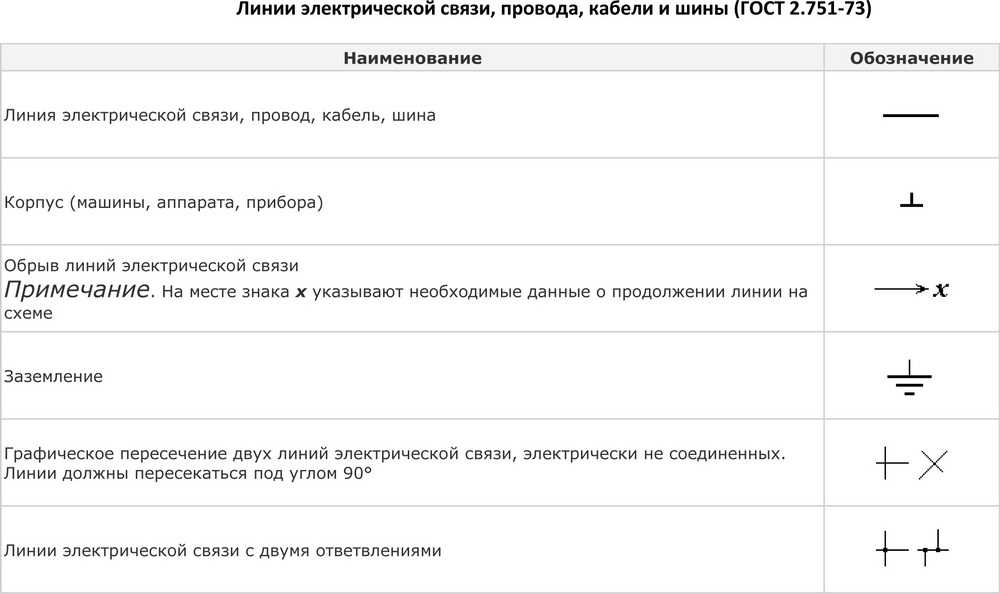

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Доработка готового светодиодного фонаря

В некоторых случаях проще купить недорогой готовый фонарик на светодиодах и с помощью небольших усовершенствований сделать более совершенную модель.

Например, в устройстве HG-528 HUAGE и подобных ему по схемным решением фонарях, часто выходят из строя диоды EL1-EL5. Проблема возникает из-за того, что хозяева часто забывают отключить полупроводниковые элементы при зарядке от сети.

Свой фонарик можно переделать так, что произвести зарядку будет невозможно, если не изменить положение переключателя SA1 так, чтобы отключить светодиоды. Кроме этого, недолговечные аккумуляторы этих устройств можно заменить на более энергоемкие литий-ионные приборы от мобильных телефонов. Для чего из фонаря удаляются выпрямительные диоды VD1-VD4 и фильтр, состоящий из емкости С1 и двух резисторов R1, R2.

На освободившееся место размещают после небольшого выпиливания пластиковых деталей корпуса аккумулятор от сотового. Последний медным проводом соединяется со схемой прибора.

У Lentel GL01 светодиодного аккумуляторного фонаря разработчиками допущена ошибка в электрической схеме, которая также приводит к выходу из строя устройство, если она включена на зарядку при не отключенных светодиодах. К тому же, параллельно включены 7 диодов, что является причиной неравномерности тока, протекающего через них во время работы фонарика за счет отличающихся вольт-амперных характеристик полупроводниковых элементов. Это приводит к частому перегоранию как самих светодиодов, так и резистора R4.

Если отдельные резисторы (45 – 55 Ом) включить с каждым светодиодом последовательно, и резистор R4 убрать из цепи, то величины токов выровняются. Чтобы исключить во время зарядки аккумулятора попадание напряжения на светодиоды зарядного устройства, нужно HL1 (индикатор) подключить к первому выводу SA1.

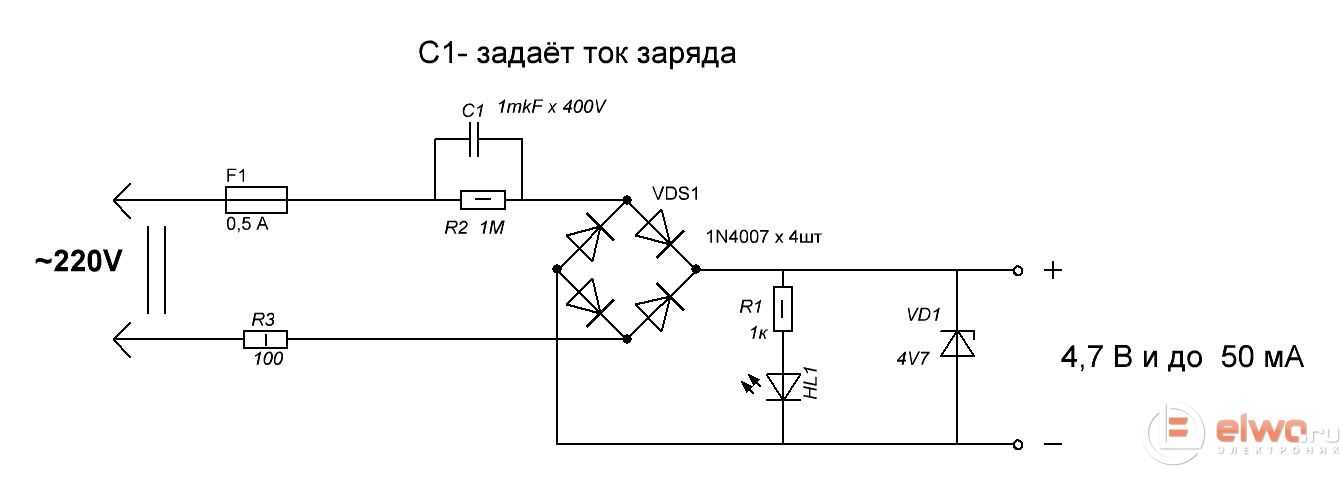

Схема ЗУ фонаря

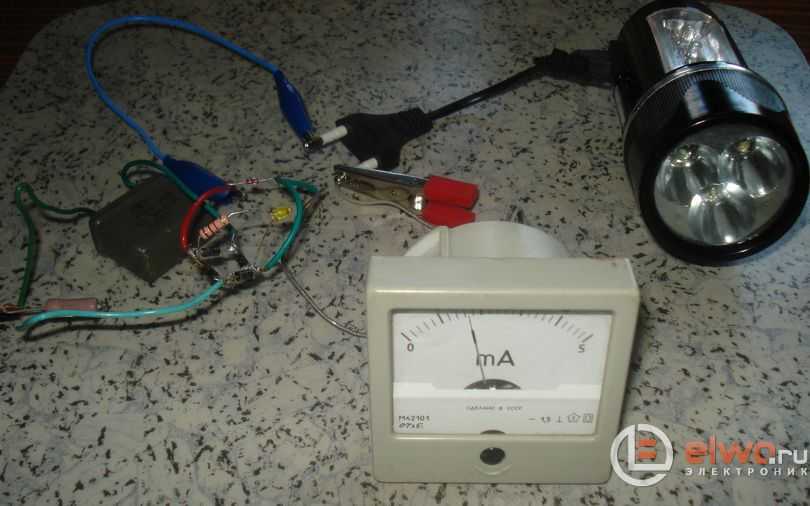

Составленная схема показала свою работоспособность, конденсатор ёмкостью в 1 мкФ и 400 В нашёл МБГО (куда ещё надёжней и в предполагаемый корпус вписывается удачно), диодный мост собран из 4 штук диодов 1N4007, стабилитрон на пробу взял первый попавшийся импортный (напряжение стабилизации определил приставкой к мультиметру, а вот название его прочитать не представилось возможным).

Далее схема была собрана при помощи пайки и использована для производства нормально цикла заряда, предварительно разряженного аккумулятора (миллиамперметр с шунтом, так что в действительности полное отклонение стрелки происходит при токе в 50 мА). Стабилитрон применён уже с напряжением стабилизации 5 В.

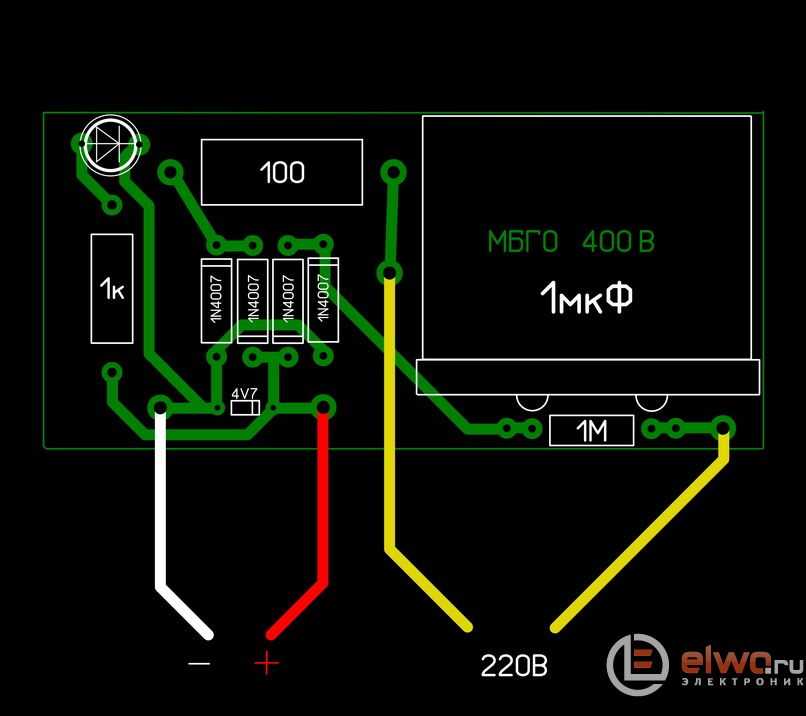

Печатная плата для окончательной сборки ЗУ с размерами под корпус зарядки от сотового телефона. Лучшего варианта корпуса тут и не придумать.

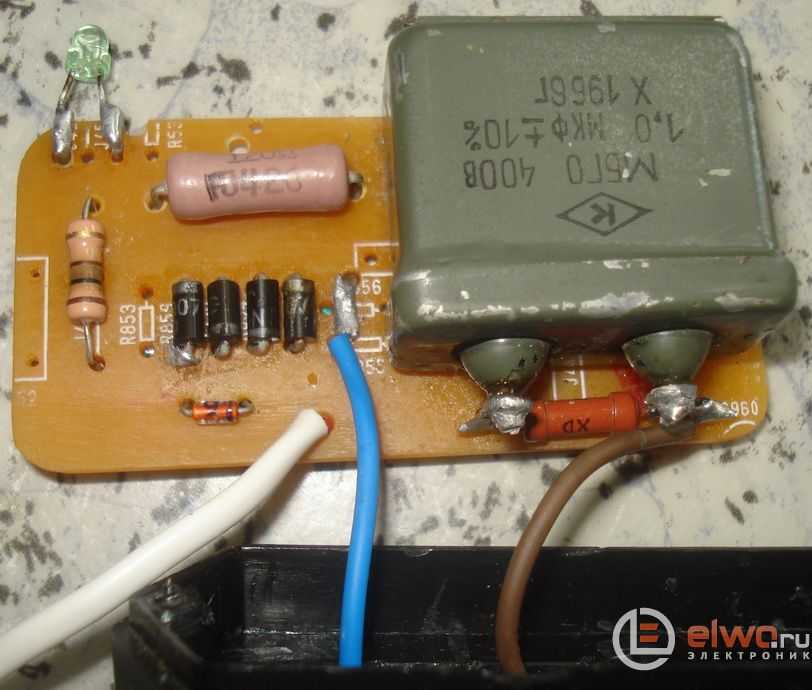

Вид реально собранной, работоспособной платы. Корпус конденсатора приклеен к плате клеем «мастер». А вот травить платку поленился, винюсь, случайно оказалась под рукой б/у практически нужного размера и это обстоятельство всё решило.

Зато не поленился заменить информационную наклейку на корпусе зарядки. При полностью заряженном аккумуляторе, в темноте, боковая панель вполне прилично освещает помещение размером 10 кв. метров, а свет от отражателя фары делает хорошо видимыми предметы на расстояние до 10 метров.

В дальнейшем предполагаю подобрать для фонаря более надёжный и . Автор — Babay из Barnaula.

В жизни каждого человека бывают моменты, когда необходимо наличие освещения, а электричества нет. Это может быть и банальное отключение электроэнергии, и необходимость ремонта проводки в доме, а возможно, и лесной поход или что-либо подобное.

И, конечно же, все знают, что в таком случае выручит только электрический фонарик – компактное и в то же время функциональное устройство. Сейчас на рынке электротехники множество различных видов данного товара. Это и обычные фонари с лампами накаливания, и светодиодные, с аккумуляторами и батарейками. Да и фирм, производящих эти приборы, великое множество – «Дик», «Люкс», «Космос» и т. п.

А вот каков принцип его работы, задумываются не многие. А между тем, зная устройство и схему электрического фонарика, можно при необходимости его починить или вообще собрать собственными руками. Вот в этом вопросе и попробуем разобраться.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

РАДИОСХЕМЫ, Схемы электрические принципиальные

Электрические схемы для начинающих, для любителей и профессионалов

Добро пожаловать в раздел Радиосхемы! Это отдельный раздел Сайта Радиолюбителей который был создан специально для тех кто дружит с паяльником, привык все делать сам своими руками и он посвящен исключительно электрическим схемам.

Здесь Вы найдете принципиальные схемы различной тематики как для самостоятельной сборки начинающими радиолюбителями, так и для более опытных радиолюбителей, для тех кому слово РАДИО давно уже стало не просто хобби а профессией.

Кроме схем для самостоятельной сборки, у нас здесь имеется и достаточно большая (и постоянно обновляемая!) база электрических схем различной промышленной электроники и бытовой техники- схемы телевизоров, мониторов, магнитол, усилителей, измерительных приборов, стиральных машин, микроволновок и так далее.

Специально для работников сферы ремонта, у нас на сайте имеется раздел «Даташиты», где вы сможете найти справочную информацию на различные радиоэлементы.

А если Вам необходима какая либо схема и есть желание ее скачать, то у нас здесь все и прочих сюрпризов

Если есть вопросы или не нашли то что искали- заходите к нам на ФОРУМ, подумаем вместе!!

Для облегчения поиска необходимой информации раздел разбит по категориям

Схемы для начинающих В этом разделе собраны простые схемы для начинающих радиолюбителей. Все схемы чрезвычайно просты, имеют описание и предназначены для самостоятельной сборки.материалы в категории	Свет и музыка устройства световых эффектов: мигалки, цветомузыки, стробоскопы, автоматы переключения гирлянд и так далее. Конечно-же все схемы можно собрать самостоятельно	Схемы источников питания Любая радиоэлектронная аппаратура нуждается в питании. Именно источникам питания и посвящена данная категория
Электроника в быту В этой категории представлены схемы устройств для бытового применения: отпугиватели грызунов, различные сигнализации, ионизаторы и так далее… В общем все что может быть полезно для дома	Антенны и Радиоприемники  Антенны ( в том числе и самодельные), антенные комплектующие а также схемы радиоприемников для самостоятельной сборки	Шпионские штучки В этом разделе находятся схемы различных «шпионских» устройств- радиожучки, глушители и прослушиватели телефонов, детекторы радиожучков
Авто- Мото- Вело электроника Принципиальные схемы различных вспомогательных устройств к автомобилям: зарядные устройства, указатели поворотов, управление светом фар и так далее	Измерительные приборы Электрические принципиальные схемы измерительных приборов: как самодельных так и промышленного производства	Отечественная техника 20 Века Подборка электрических принципиальных схем бытовой радиоаппаратуры выпущенной в СССР
Схемы телевизоров LCD (ЖК) Электрические принципиальные схемы телевизоров LCD (ЖК)	Схемы программаторов Схемы различных программаторов	Аудиотехника Схемы устройств связанных со звуком: усилители транзисторные и на микросхемах, предварительные и ламповые, устройства преобразования звука
Схемы мониторов Принципиальные электрические схемы различных мониторов: как стареньких кинескопных, так и современных ЖК	Схемы автомагнитол и прочей авто-аудиотехники  Подборка схем автомобильной аудиотехники: автомагнитолы, усилительные устройства и автомобильные телевизоры Схемы автомагнитол	устройства на микроконтроллерах материалы в категории
Схемы музыкальных центров Электрические принципиальные схемы и инструкции по реонту музыкальных центров материалы в категории	Схемы DVD плееров и домашних кинотеатров материалы в категории	Схемы усилителей и ресиверов материалы в категории
Схемы Блоков питанияиинверторов ЖК телевизорови мониторов Электрические принципиальные схемы инверторов и источников питания телевизоров Схемы инверторов и источников питания ЖК телевизоров и мониторов	Схемы телефонов и для телефонов  Схемы радиотелефонов и различных самодельных устройств к телефонам- антипираты, блокираторы и так далее материалы в категории	Схемы инверторовСварочных Схемы сварочного оборудования- сварочные источники, полуавтоматы и инверторы Схемы сварочных инверторов

Справочные материалы

Различные справочники в помощь радиолюбителям

материалы в категории

Известные производители и цены

На рынке представлено большое разнообразие фонарей, оснащенных датчиками движения. Однако гарантированно высококачественной продукции не так уж и много. Существует ограниченный круг компаний, давно снискавших себе известность как изготовители надежной продукции.

Бренд	Сферы применения моделей	Особенности ассортимента	Примерная стоимость (в рублях)
Cosmos	Наружные светильники небольшого размера, устройства на солнечных батареях, светодиодные ночные лампы	Большая часть моделей имеет скромный размер. Акцентируется экологическая безопасность изделий. Продукция отличается оригинальным дизайном	От 500 до 1,5 тыс.
Armin	Прожекторы всевозможных размеров	Предлагаются изделия, которые устанавливают как на стенах, так и на земле. Светотехническое оборудование отличается ярким свечением, мобильностью. Нередко используют солнечные батареи	2-3 тыс.
Tanko	Прожекторная техника разных габаритов	Большая часть моделей предназначена для установки на стену, хотя имеются прожекторы наземного размещения. Практически все приборы питаются от стационарной электросети	До 3 тыс.
Bradex	Небольшие по размерам лампы, светодиодная техника, ночные светильники	Почти все модели предлагаются в беспроводном исполнении. Электропитание обеспечивается за счет батареек или солнечных панелей. Оригинальные дизайнерские идеи — характерная черта продукции Bradex.	От 400 до 2 тыс.

Обратите внимание! Качественная продукция не может стоить дешево. Нет смысла ждать от фонаря за 500 рублей долговечности или высокого качества свечения
