Подключение активного сабвуфера к магнитоле своими силами

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

  • проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
  • предохранитель;
  • конденсатор;
  • плоскогубцы и кусачки;
  • изолента;
  • стяжка;
  • набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

  1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
  2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
  3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
  4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
  5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
  6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
  7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
  8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:Как включить звук на компьютереКак подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера

Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности. В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода

Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Нюансы установки в автомобилях разных марок

Сабвуфер и усилитель размещают в багажном отделении в 99% случаях. Но багажник не всегда имеет достаточный объём. К примеру, в ВАЗ 2114 проблематично разместить пассивный саб и усилитель и оставить место для перевозки чего-нибудь. Поэтому для 2114 лучше выбрать активный сабвуфер с подходящим корпусом. Благо в магазинах автозвука предлагают широкий выбор моделей разной мощности и конфигурации.

К прокладыванию силового кабеля отнеситесь серьёзно. Найдите возможность вывести провод питания через заводские отверстия. Для перехода из моторного отсека и в багажное отделение используйте резиновые или пластмассовые муфты. Провод не должен контактировать с металлом. Это поможет защитить его от перетирания и возможного короткого замыкания.

Для силового кабеля рекомендуется использовать пластмассовые или резиновые муфты для перехода из моторного отсека в салон и из салона в багажное отделение

Самостоятельная установка и подключение сабвуфера займёт от 1,5 до 3 часов. Процедура несложная, но требует внимательности и аккуратности. При сомнениях в своих силах обращайтесь к специалистам по инсталляции акустических систем. Они подберут компоненты АС и подключат их. И уже через 2-3 часа вы сможете наслаждаться качественным объёмным звуком в автомобиле.

Звук стандартной магнитолы может не устраивать владельцев по причине некачественного воспроизведения низких частот. Услышать басы в полном объеме возможно только при подключении специального акустического устройства – сабвуфера. Алгоритм установки усилителя и сабвуфера в машину несложен, если правильно подобраны комплектующие, имеется верная схема и учтены нюансы самостоятельного монтажа.

Важно отметить, что подобная работа часто не требует особых навыков, а значит с ней сможет справиться любой владелец автомобиля, что особо приятно учитывая расценки на установку аудиосистемы в специализированных мастерских

Пошаговая инструкция по установке активного сабвуфера

  1. Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
  2. Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.
  3. Установите предохранитель на провод возле аккумулятора. Не подключайте силовой кабель к клемме АКБ.

    Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой

  4. Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления.

    Находим линейный выход для саба и провод управления

  5. Проложите акустические кабели и провод REM (System Remote Control) от магнитолы к месту размещения сабвуфера. Провода разместите под элементами обшивки и надёжно зафиксируйте их пластмассовыми хомутами.

    Вся проводка прокладывается под элементами обшивки салона автомобиля. Она надёжно крепится пластмассовыми хомутами

  6. Подключите провод управления, акустический кабель, провода питания и массы к сабу. «Землю» берите от металлической поверхности кузова автомобиля.
  7. Подключите на магнитоле саб и провод REM. Места скрутки тщательно заизолируйте. Установите магнитолу в штатное место.
  8. Подключите провод питания к клемме «+» аккумулятора.

Как подключить сабвуфер к штатной магнитоле

Штатная акустическая система большинства автомобилей не оснащена сабвуфером. Лишь автомобили D класса, и то не всех марок, оборудуются боле или менее полной акустической системой. Поэтому большинство любителей качественного звука вынуждены либо радикально менять автомобильную акустику, либо пытаться встроить недостающие компоненты в имеющийся штатный вариант.

Можно ли подключить сабвуфер к штатной магнитоле – вопрос из разряда: «если нельзя, но очень хочется, то можно». Большинство специалистов в акустике сходятся во мнении, что подключить пассивный сабвуфер к магнитоле, конечно, можно. Только непонятно, зачем столько возни с незначительным результатом в финале.

Как подключить сабвуфер

Сабвуфер — это устройство воспроизведения звука, рассчитанная на низкочастотное звучание. Говоря иными словами, с помощью него воспроизводятся басы, которые усиливают ритм играющей музыки.

Как правило, в комплект акустической системы он не входит, его приходится подключать дополнительно. И зачастую это связано с большими трудозатратами, если это делать самостоятельно, или дополнительными финансовыми вложениями в своего железного коня, если обращаться в автосервис.

К штатной магнитоле

Чтобы подключить сабвуфер к штатной магнитоле, необходимо проверить для начала, есть ли на ее задней панели разъемы для соответствующих проводов. Обычно это всем известные «тюльпаны» красного, желтого и белого цветов. При наличии таковых, процесс становится существенно проще. К тому же следует выделять активный и пассивный варианты сабвуфера. Первый имеет малый эффект, второй же дает прекрасный результат: при прослушивании музыки через него на басы и ритм делается особый акцент.

Дополнительные провода, требуемые для подключения штатной магнитолы к сабвуферу, можно приобрести в любом автомагазине. Чтобы конструкция смотрелась аккуратно, провода прячут под обшивку автомобиля. По факту получается, что они протянуты через весь салон прямо под капот, и их хаотичное расположение по внутреннему пространству машины,п мало того, что не добавит эстетичности, так еще и будет мешать пассажирам, особенно при входе или выходе из машины.

К инородной магнитоле

Для подключения сабвуфера к незаводской магнитоле понадобятся:

  • усилитель;
  • проводка для подключения питания;
  • соединения между собой самой магнитолы;
  • усилителя и непосредственно колонок.

Провода в данном случае придется покупать дополнительно, при этом учитывать необходимо будет не только марку магнитолы, но и автомобиля, в том числе год его выпуска.

Для начала нужно будет вытащить магнитолу из гнезда. Старайтесь не ковырять ее отвертками для этого, но если иных способов нет, сойдет и этот. Посмотрите, какие входы есть на задней панели. В современных магнитолах во всех предусмотрены разъемы для подключения саба. Скорее всего, это будут тюльпаны.

Подключите к ним провода в соответствии с цветами. Они должны будут соединить магнитолу и усилитель. Затем провода, идущие от самих колонок в соответствии с плюсовыми и минусовыми клеммами. И не забываем про подключение усилителя к аккумулятору.

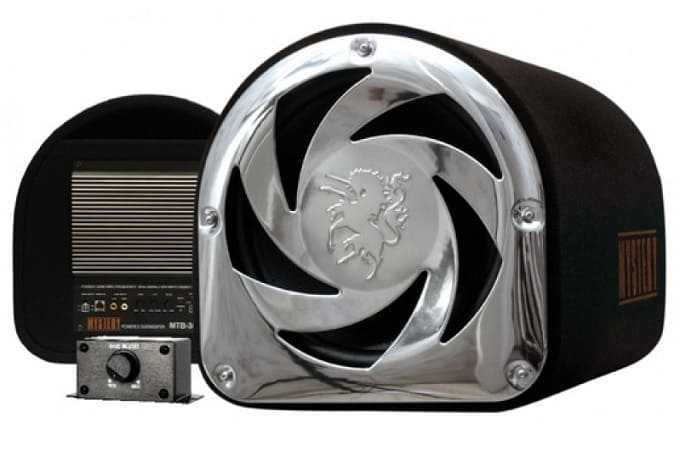

Как подключать активный сабвуфер к автомагнитоле

Активный сабвуфер — это колонка со встроенным усилителем. Потому часто подключают активный саб без дополнительного усилителя, напрямую к магнитоле.

Подключение активного сабвуфера к магнитоле без усилителя

Саб и усилитель в машине имеет возможность автоматической подачи питания при включении. Однако эту возможность можно не использовать. Достаточно установить  тумблер и включать питание вручную.

Провод управления включением сабвуфера

Этот способ считается не самым лучшим, так как встроенный усилитель не слишком хорош по параметрам, да и возможность регулировки звучания отсутствует. Потому после магнитолы ставят усилитель (говорят еще ресивер). Это устройство, которое разделяет звуковую составляющую и согласует работу колонок по времени.

Пассивный и активный сабвуфер: отличия и особенности

Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

  • усилитель аудиозвука;
  • частотный разделитель;
  • НЧ-головки.

На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

Подключение домашнего кинотеатра

Под домашним кинотеатром пользователи подразумевают разные наборы устройств. Это либо многоканальная акустика, либо комплект из телевизора, плеера и колонок. Далее мы разберем два варианта:

  • Как использовать ПК в качестве источника звука и изображения, подключив к нему телевизор и колонки.
  • Как напрямую подключить имеющуюся акустику кинотеатра к компьютеру.

Вариант 1: ПК, телевизор и колонки

Для того чтобы воспроизвести звук на колонках от домашнего кинотеатра, потребуется усилитель, в качестве которого обычно выступает комплектный DVD-плеер. В некоторых случаях это может быть встроенный в одну из колонок, например, сабвуфер, модуль. Принцип подключения в обеих ситуациях идентичен.

Вариант 2: Прямое подключение колонок

Такое подключение возможно в том случае, если на усилителе и компьютере имеются нужные разъемы. Рассмотрим принцип действий на примере акустики с канальностью 5.1.

  1. Для начала нам потребуется четыре переходника с 3.5 мм miniJack на RCA (см. выше).
  2. Далее этими кабелями соединяем соответствующие выходы на ПК и входы на усилителе. Чтобы это сделать правильно, необходимо определить назначение разъемов. На самом деле все довольно просто: возле каждого гнезда прописана нужная информация.
    • R и L (Right и Left) соответствуют стереовыходу на ПК, обычно зеленого цвета.
    • FR и FL (Front Right и Front Left) подключаются к черному гнезду «Rear».
    • SR и SL (Side Right и Side Left) – к серому с названием «Side».
    • Центральные колонки и сабвуфер (CEN и SUB или S.W и C.E) включаются в оранжевый разъем.

Если какие-то гнезда на вашей материнской плате или звуковой карте отсутствуют, то некоторые колонки попросту окажутся незадействованными. Чаще всего в наличии имеется только стереовыход. В этом случае используются входы AUX (R и L).

Стоит иметь в виду, что иногда, при подключении всех колонок 5.1, вход стерео на усилителе может не использоваться. Это зависит от принципа его работы. Цвета разъемов могут отличаться от указанных выше. Подробную информацию можно узнать из инструкции к устройству или на официальном сайте производителя.

Настройка звука

После подключения акустической системы к компьютеру может потребоваться ее настройка. Делается это с помощью программного обеспечения, включенного в комплект поставки аудиодрайвера, или стандартными средствами операционной системы.

Подробнее: Как настроить звук на компьютере

Заключение

Информация, приведенная в данной статье, позволит вам использовать имеющуюся под рукой технику по ее прямому назначению. Процесс создания симбиоза домашнего кинотеатра с компьютером довольно прост, достаточно иметь в наличии необходимые переходники

Обращайте внимание на типы разъемов на устройствах и адаптерах, а при возникновении трудностей с определением их назначения читайте мануалы

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Подключение саба Mystery усилителя к магнитоле Пионер в автомобиле ВАЗ 2114

Как подключить и настроить двухполоску без усилителя. Автозвук своими руками

Как подключить и настроить двухполоску без усилителя. Автозвук своими руками Музыка из видео тут — https://vk.com/a.

Сабвуфер басит без усилителя

Видео про сабвуфер на динамике с повышенной чувствительностью. Удивило повышенное звуковое давление для.

Как подключить сабвуфер к магнитоле без усилителя по схеме приведенной чуть ниже, более подробно.

В первую очередь нам понадобиться установочные инструменты и материалы:

  • предохранитель.
  • конденсатор.
  • электропровод.
  • пассатижи.
  • изоляционная лента.
  • разводной и накидной ключи.

Необходимые инструменты и материалы

Для успешного подключения сабвуфера своими руками приготовьте такие инструменты и материалы:

  • кусачки;
  • нож;
  • набор рожковых ключей;
  • изоляционную ленту;
  • плоскогубцы;
  • пластмассовые стяжки;
  • силовой кабель;
  • акустические кабели;
  • предохранитель на 60А в корпусе;
  • пластмассовые съёмники для демонтажа элементов обшивки.

Длина провода для питания сабвуфера и акустического кабеля зависит от конкретной модели автомобиля и возможности прокладывания проводки под обшивкой. Сечение питающего кабеля зависит от мощности активного сабвуфера или усилителя. К примеру, мощность саба 200 ватт, делим на 12 (величина напряжения в электрической цепи автомобиля), получаем 16.7 ампер. Такой ток должен выдержать силовой кабель и не перегреваться. Исходя из этого выбирают сечение провода.

Это интересно: Ключи зажигания самой непонятной конструкции

Несколько особенностей подключения

Если подключать пассивный динамик, то делать это нужно через усилитель. В нем уже имеются специальные входы и выходы, предназначенные для присоединения низкочастотного устройства.

Его подключение происходит также за счет использования акустического кабеля.

Подключение активного сабвуфера от колонок

Таблица по подбору провода на сабвуфер

Непосредственно к магнитоле усилитель подсоединяется при помощи кабеля с разъемом RCA:

Если нет возможности приобрести дополнительный усилитель, то можно обойтись и без него. В этом случае устройство будет подключено непосредственно к фронтальной акустике. Но надо понимать, что в таком случае качество звучания будет намного ниже. В то же время, подключая активное устройство, можно все проделать так же, но акустическая система будет звучать неплохо;

Кабель с разъемом RCA

Чтобы происходила фильтрация звука, в одной определенной точке соединения может быть установлен специальный фильтр (см.Сделать самому фильтр для сабвуфера несложно). Место его размещения обычно указывается на схеме.

Сечение кабеля и грамотный подбор

Как подключить колонки к активному сабвуферу

Схема подключения сабвуфера

Перед тем как начать работу, следует обесточить автомобиль. Для этого нужно отсоединить минусовую клемму от аккумулятора.

Только после этого можно приступать к работе:

  • Сначала надо определиться с тем, где именно будет расположено устройство. После этого к нему нужно будет провести кабель от магнитолы;
  • Провода прокладываются под салонной обшивкой. Для облегчения работы имеются специальные технические отверстия, через которые и проводятся кабели.

Подключение активного сабвуфера от задних колонок

  • Провод должен быть закреплен по всей длине. Для этого можно использовать специальные хомуты. Чтобы его не было в дальнейшем видно, кабель можно аккуратно замаскировать;
  • В месте, где будет установлен сабвуфер, рекомендуется постелить амортизирующий материал, что убережет устройство от излишних вибраций;
  • Усилитель нельзя размещать рядом с сабвуфером, так как это может привести к возникновению помех. Желательно, чтобы он был расположен на некотором расстоянии от него. При этом оба прибора должны быть зафиксированы при помощи болтов;
  • Кабели необходимо вставить в предназначенные для этого разъемы.

Подключение колонок

Схема подключение активного сабвуфера к колонкам

Для подключения колонок могут понадобиться такие материалы и инструменты:

  • Акустический кабель. Он должен быть хорошим, поэтому экономить на нем нельзя. От него может зависеть то, каким будет звук, издаваемый акустической системой;
  • Гофра;
  • Материал, предназначенный для звукоизоляции;
  • Дрель, тестер.

Операция выполняется в несколько основных этапов:

Для начала следует определить, где именно будут расположенные купленные динамики. В некоторых автомобилях уже имеются штатные места, что является большим плюсом.

Задние динамики устанавливаются на полке багажника. Также рекомендуется создать специальные подиумы, чтобы приборы лучше держались

Для этого нужно демонтировать штатную полку, вместо которой следует установить специальную акустическую полку;
Далее нужно обратить внимание и на электропроводку. Если в дверях нет отверстий, предназначенных для нее, то придется их сверлить самостоятельно

При этом надо учитывать, что кабель должен быть протянут по металлической поверхности со специальной защитой. Если ее не сделать, то может случиться короткое замыкание;
Для облегчения проведения кабеля к задним колонкам, можно использовать края автомобиля. Нельзя, чтобы кабели были проложены под ковриками;
Акустический кабель должен быть заизолирован. Для этого можно использовать гофру или изоленту;
После демонтажа салонной обшивки, необходимо затянуть кабель внутрь, используя проволоку.

Как подключить к активному сабвуферу колонки

Таким образом, подключить колонки и сабвуфер можно своими руками. При этом цена обоих устройств зависит от фирмы-производителя, а также от некоторых индивидуальных характеристик.

Прежде чем приступать к выполнению процесса рекомендуется ознакомиться с фото и видео на эту тему. Инструкция также должна пригодиться.

Лучшие активные

Рейтинг активных сабвуферов, составленный на основе мнения покупателей, включает изделия, собранные различными производителями автомобильной акустики. Помимо таких марок, как Pioneer или Alpine, в рейтинге присутствуют изделия от китайских компаний Supra, Mystery или Kicx. Все изделия оснащаются ударопрочными корпусами, предотвращающими повреждения электронных компонентов. Внутри кожуха установлены дополнительные накладки, обеспечивающие улучшенное звучание басов и снижающие риск вибрации деталей при работе низкочастотного динамика.

Pioneer TS-WX210A

Лучший активный сабвуфер от компании Pioneer имеет плоский корпус толщиной 110 мм. В конструкции изделия использован 8-дюймовый динамик со стронциевым магнитом, мощность встроенного усилителя не превышает 150 Вт. Изделие комплектуется пультом дистанционного управления, на корпусе установлен поворотный регулятор баса. Устройство предназначено для крепления только к горизонтальной поверхности в багажном отделении.

Alpine SWE-815

Оборудование оснащается внешним регулятором уровня звука и фильтра низких частот (проводной пульт управления), диффузор динамика закрыт прочной защитной решеткой. Встроенный усилитель имеет мощность в пиковом режиме 150 Вт, диапазон воспроизводимых частот лежит в полосе от 34 до 1500 Гц. В конструкции предусмотрен кроссовер, обеспечивающий частоту среза на уровне 50-125 Гц. Корпус оборудования изготовлен из плиты МДФ, обшитой сверху паркетом.

Supra SRD-T30A

Активные сабвуферы Supra обеспечивают воспроизведение ультранизких звуковых частот в диапазоне 28-250 Гц. Оборудование оснащается корпусом цилиндрической конфигурации, в котором крепится 12-дюймовый динамик со стандартной обмоткой и неодимовым магнитом.

Mystery MTB-300A

Оборудование MTB-300A оснащается фазоинверторным корпусом цилиндрической конфигурации со срезанной нижней плоскостью. В конструкции применен 12-дюймовый динамик, работающий совместно с усилителем MOSFET мощностью 360 Вт. Изделие воспроизводит звук в частотном интервале от 40 до 250 Гц, установлен регулятор режима Bass Boost. Предусмотрено дистанционное регулирование рабочих параметров.

Kicx ICQ-300BA

Изделие от китайского производителя Kicx, производящего домашние и автомобильные акустические компоненты, имеет максимальную мощность 500 Вт. Громкоговоритель позволяет воспроизводить частоты от 25 до 800 Гц, чувствительность устройства составляет 90 дБ. Для изготовления корпуса используется плита MDF, обшитая плотным войлоком. Устройство весит 15 кг, диффузор динамика защищается 2 металлическими скобами.

Подключение катушек

Для уменьшения сопротивления в устройстве сабвуферов применяются такие элементы, как катушки. Они могут носить значение 2, 4 и 8 ОМ. Схемы их подключения также различны. Оно может быть параллельным, последовательным и комбинированным. При параллельном соединении сопротивление уменьшается, при последовательном, наоборот, увеличивается.

  1. Первое нужно для увеличения мощности усилителя при общем расчете на низкую нагрузку. Только качество звука может от этого пострадать.
  2. Второй вариант рассчитан на более мощную технику, и делает звук более чистым и четким.
  3. Для распределения нагрузки могут одновременно применяться два вида подключения, формируя собой третий – комбинированный. В этом случае вариантов несколько, все зависит от индивидуальных особенностей акустической системы и ее технических мощностей.

Общая схема

Классификация сабвуферов и способы их установки в машину

Подключение активного сабвуфера Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий: Для монтажа сабвуфера используются силовые и сигнальные провода. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.
Однако такие устройства обладают не очень большой мощностью.
Схема подключения пассивного сабвуфера в машине Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель смотрите схему подключения выше. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки.
В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб. Чтобы кабель не перетирался, лучше вставить резиновую втулку к примеру, кусок шланга. Для монтажа используют только качественные провода.
Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Классификация сабвуферов и способы их установки в машину

Применение конвертера подразумевает подключение основных динамиков через усилитель. Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ.

На что продавец мне предложил вариантик по-бюджетнее. Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет.

Провода не должны быть тонкими. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Подсветка сабвуфера Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба.
Как подключить сабвуфер и усилитель. Быстро и понятно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
