Правильный выбор карбюратора на газель с 406 двигателем

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

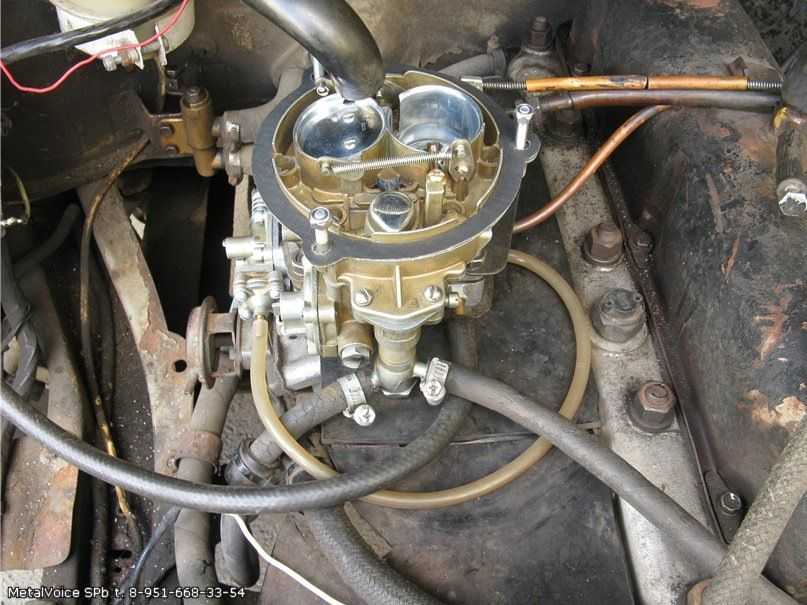

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;

Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Выгибается цинковый основной корпус в нижней части. Между ним и корпусом дроссельных заслонок возникает щель, через которую идет подсос воздуха. Двигатель в этом случае на холостых оборотах работает неустойчиво, и карбюратор плохо поддается регулировке;
Не держит запорный клапан (игла) в поплавковой камере. Много шло брака в клапанах. Если игла не держит, резко увеличивается расход топлива. В некоторых случаях при переливе бензина в камере двигатель не заводится, а бензин из карбюратора течет ручьем.

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Способы, как уменьшить количество потребляемого горючего

Рассмотрев все моменты, которые тем или иным образом влияют на расход топлива у Газели 406, карбюратор, следует выделить некоторые способы, пользуясь которыми можно уменьшить количество потребляемого горючего. Необходимо:

  • придерживаться максимально допустимой скорости вождения;
  • в дополнение к бензиновому двигателю установить и гбо, что позволит попеременно использовать два вида топлива;
  • всегда поддерживать автомобиль в технически исправном состоянии;
  • не допускать неисправностей, проверять на наличие трещин и обрывов все узлы и детали системы подачи горючего;
  • проверять топливный бак на целостность, не допускать утечки горюче-смазочных жидкостей;
  • проводить тюнинг Газели после некоторого количества километров пробега, заявленного в техническом паспорте.

Источник

Силовые агрегаты, устанавливаемые на Газель

При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.

Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:

  • в сервис-центрах продается много б\у моторов данной модели;
  • ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
  • при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.

Но есть и отрицательные стороны у этого движка:

  • слабая динамика;
  • слабая мощность;
  • устаревший вид мотора;
  • сложное и капризное устройство карбюратора.

А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.

Двигатель ЗМЗ 402

ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:

  • порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
  • дрожь и дерганье двигателя на холостых оборотах;
  • перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.

В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.

Двигатель ЗМЗ 405

Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.

В остальном есть много недостатков. Например таких, как:

  • течь смазывающего средства;
  • высокий расход бензина;
  • двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
  • шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.

Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.

Двигатель ЗМЗ 406

ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.

На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.

Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:

  • клин газораспределительного механизма;
  • повреждения цепи ГРМ;
  • перегрев мотора;
  • повреждения маслосъемников и сальников;
  • стук из-за гидрокомпенсаторов;
  • проблемы с электроникой.

При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.

Двигатель ЗМЗ 409

ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.

Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.

Карбюратор на газель 406 двигатель какой лучше

к чему подсоединять входы 3,4 ?на цветном фото мне предложили их просто заглушить.

по электрике я просто Клапан электромагнитный-7 подсоединил к +,а контакт от Винта регулировочный количества смеси-8 к минусу.

а вообше то у меня движок на этом карбе не ровно на холостых работает, на 151 норма. может эти неровности из-за того что в цепи подключения не использую-ни блок -эпхх,ни дополнительное релле. ответте пожалуйста не молчите.

к чему подсоединять входы 3,4 ?на цветном фото мне предложили их просто заглушить.

по электрике я просто Клапан электромагнитный-7 подсоединил к +,а контакт от Винта регулировочный количества смеси-8 к минусу.

а вообше то у меня движок на этом карбе не ровно на холостых работает, на 151 норма. может эти неровности из-за того что в цепи подключения не использую-ни блок -эпхх,ни дополнительное релле. ответте пожалуйста не молчите.

Забей на ЭПХХ — выжимка от него невелика в общем расходе. Я снял клапан и поставил заглушку (жиклер оставь на месте). Провод от контакта заслонки выкинул нафиг. Он идет на блок управления ЭПХХ (если имеется).

Карб перед установкой надо было протянуть и проверить регулировки в заслонках. Три карба прошли через мои руки — на всех сборка кривая.

да я все протянул.

вы предлогаеете- этот убрать совсем.

а двигатель -406 мой на холостых будет работать ровно или обороты прыгать будут?

поставил я на газель двиг-406 карб -этот новый ДААЗ 4178-1107010-40

клинил игольчатый клапан в попловковой камере.я решил подогнуть оба язычка в сторону папловка-уменшил зазоры папловка,вроде переставал клинить и бензин снова начал поступать . я читал что уровень бензина от верха камеры должен быть-22-24мм, этот уровень соблюдается. ответте пожалуйста как изгиб язычков может повлиять на расход бензина,потому что если все делать как положено по требованию типа язычки должны быть паралельно плоскостям,то у меня машина вообше заводится не будет.а если верхний язык паралеьно,я второй подогнут ближе к самому папловку,то все равно работает движок не ровно. как лучше не знаю.а вообще у меня движок при любых положениях языков ,может работать то ровно,то не ровно.может настройку сбил не знаю?

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.

Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

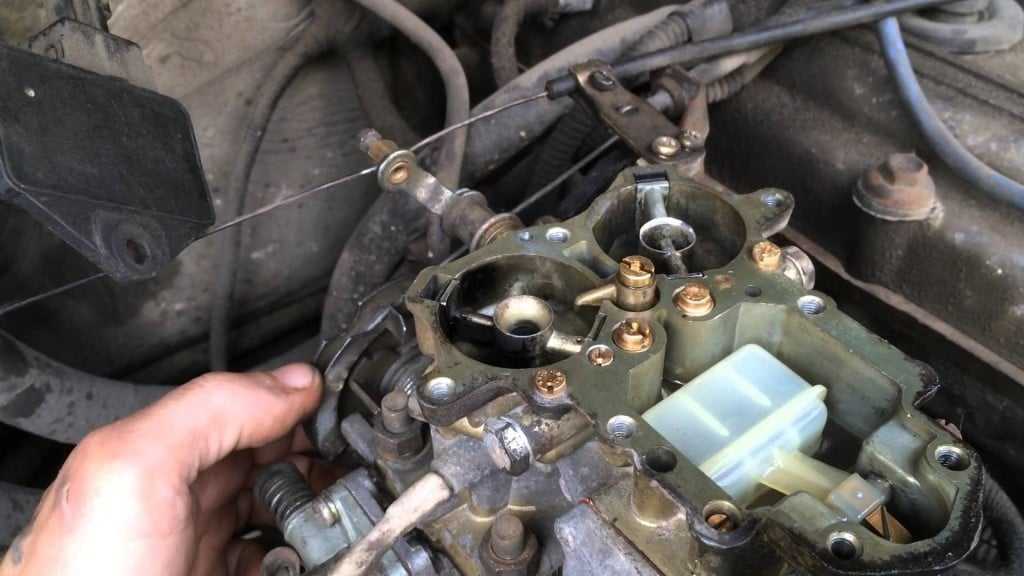

Инструкция по регулировке карбюратора солекс на газели

ВНИМАНИЕ! На прогретом движке снимается подающий шланг

Осторожно! Может брызнуть бензин! Откручивается и снимается крышка поплавковой камеры вместе с поплавками. Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах

Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм

Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах. Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм.

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Прогреть двигатель до 90° и заглушить. Затянуть винт 11, показанный на рис. 1, до упора. Завести двигатель, подсос нужно убрать, а воздушную заслонку (рис. 1 номер на рисунке 4) открыть. Выкрутить винт качества смеси, добиться устойчивой работы двигателя при отпущенной педали акселератора. Обороты не должны превышать значение

Закрутить винт, пока двигатель не начнет дергаться, работать с перебоями. Открутить на 1-2 оборота назад. Мотор стал работать, как часы. Более тонкие настройки производятся на свое усмотрение. По инструкции обороты двигателя должны быть в пределах

Тюнинг двигателя Волга/Газель ЗМЗ-406

Форсирование ЗМЗ 406

Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с. Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с. Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

Смотрите все объявления в архиве

Силовая установка ЗМЗ 406

Агрегат вышел в свет в 1997 году, после многочисленных испытаний и доработок. Это был бензиновый мотор, на котором конструкторы Заволжского завода впервые применили впрыск топлива. За свою высокую надёжность, экономичность, технические показатели, двигатель пользовался большой популярностью у потребителей и довольно долго был основной силовой установкой на многих автомобилях марки ГАЗ. Были и недостатки, к числу которых можно отнести:

  • Шум цепи газораспределительного механизма, по причине выхода из строя гидравлической натяжки.
  • Увеличенное потребление масла, вследствие быстрого износа маслосъёмных колец и сальников клапанов.
  • Проблемы с гидравлическими компенсаторами клапанов, поршневыми пальцами, поршнями, вкладышами, шатунами и т.д.

Разработчики понимали, что движок нуждается в модернизации и доработке, поэтому вскоре ему на смену вышел двигатель 405.

ЗМЗ 406 характеристики установки:

  • Период производства — 1997-2008;
  • Блок цилиндров, материал — чугун;
  • Питание — от инжектора или карбюратора;
  • Тип — рядный;
  • Цилиндры, количество, штук — 4;
  • Клапана, количество, штук — 16;
  • Поршень, ход, мм — 86;
  • Цилиндр, диаметр, мм — 92;
  • Сжатие — 9,3;
  • Объём, см 3 — 2286;
  • Мощность, л.с. — 145;
  • Момент, Нм — 201;
  • Топливо — бензин, АИ-92;
  • Соответствие экологическим нормам — Евро 3;
  • Масса ДВС, кг. — 187;
  • Расход топлива, литров на сотню (город) — 13,5;
  • Ресурс мотора, км. — 150000.

В блоке цилиндров силовой установки выполнены каналы для охлаждающей жидкости, которую нагнетает насос. Привод насоса расположен в передней части мотора, кроме того, здесь же находятся приводы насоса гидравлического усилителя руля и генератора.

Головка блока цилиндров алюминиевая, с запрессованными чугунными сёдлами и направляющими втулками клапанов. Клапана не нуждаются в регулировке, поскольку двигатель оснащён гидравлическими толкателями.

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.

ВАЖНО! Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск двигателя

Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий.

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

  • Некачественное масло;
  • Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
  • Неисправный стартер;
  • Разрегулированная система зажигания;
  • Некачественный бензин;
  • Нарушение подачи бензина.
Как произвести регулировку карбюратора?
  • Отсоедините шнур привода воздушной заслонки;
  • Снимите воздушный фильтр и крышку карбюратора;
  • Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
  • Снимите пробку с поплавочной тяги;
  • Убедитесь в герметичности клапана уплотняющего кольца;
  • Установите верхнюю часть карбюратора;
  • Установите трос воздушной заслонки и воздушный фильтр;
  • До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
  • Запустите силовой агрегат;
  • Позвольте ему нагреться до 90⁰;
  • Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
  • Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
  • Заедьте в автосалон и отрегулируйте СО и СН мотора.

Отличительные особенности силовых установок

Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный. Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:

Первое, на что можно обратить внимание, ЗМЗ 405 отличается от 406 системой питания. Так, 406 использует в своей конструкции карбюратор, в 405 система лучше — инжектор

Моторы отличаются объёмом: 406 силовая установка имеет 2,28 литров, тогда как 405-я немного больше — 2,46 литра. Обороты обоих агрегатов одинаковы — 5200 мин -1 . Тем не менее, мощность 405 установки больше — 150 л.с. против 145 л.с. у 406 мотора; Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ. Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью. Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.

Кроме всего вышеперечисленного, силовые установки имеют ряд отличий в конструкции блока. В 405 модели имеются характерные поперечные прорези, шириной 2 мм. между цилиндрами в системе охлаждения. Сделано это с целью улучшения теплового отвода от стенок цилиндров. На практике, такая конструктивная особенность ведёт к снижению жёсткости верхней плиты блока.

На вопрос: «Какой двигатель надёжной?» нельзя чётко выделить лидера. Обе модели заслуживают похвал, за простоту и надёжность конструкции. К сожалению, в наши дни, 406 серия моторов уже не устанавливается на автомобили ГАЗ и УАЗ, производитель автомобилей отдал предпочтение более современному агрегату.

Источник

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

  • верхнюю крышку (держится на семи винтах)
  • чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
  • затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
  • поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
  • извлекаем иглу запорного механизма, она вынимается здесь свободно;
  • дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
  • каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
  • дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
  • откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
  • переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
  • между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
  • осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.
