Какое сопротивление должно быть у датчика абс

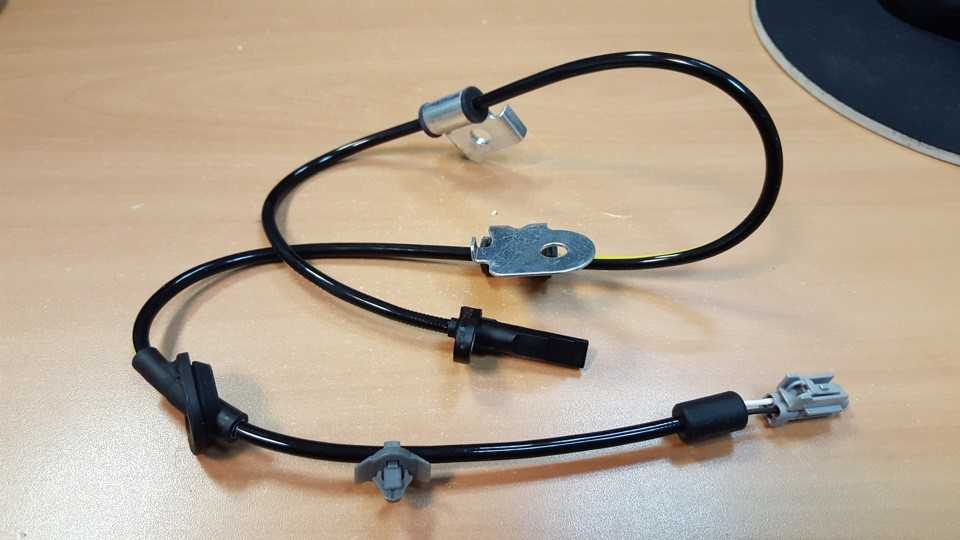

Датчики ABS

Одни датчики скорости работают по принципу, основанному на магниторезистивном эффекте. Другие – на эффекте Холла. Есть пассивные и активные их разновидности.

Пассивные датчики отличаются большими размерами, начинают регистрировать показания, только по достижении 5 – 7 км/ч. Они менее подвержены износу, а загрязнения не создают помехи (в силу особенности конструкции).

Активные аналоги появились в конце прошлого века, в 90-х годах. Работа основана на свойствах полупроводниковых диодов, которые меняют направление тока, под воздействием магнитного поля. Это магниторезистивные датчики. Есть датчики Холла, основанные на явлении возникновения тока в, помещенном в магнитное поле, сопротивлении.

В обоих случаях, источник магнитного поля (кольцо), закрепляется на ступице и движется вместе с ней. В первом случае, изменения поля приводят к изменению направления электронов, изменяя соответствующее значение сопротивления. Это и передается в ЭБУ.

Во втором варианте, изменяющееся магнитное поле, перемещает электроны в один конец проводника, формируется постоянное напряжение, которое передается в ЭБУ. Существенным недостатком является подверженность помехам.

Факторы, провоцирующие различные неполадки в датчиках:

— слабое противостояние магнитного поля различным помехам

— установочное место способствует сильному загрязнению

— механическое влияние движения колес – колебания, вибрации, удары и прочее.

Видео: как проверить датчик АБС тестером

Доброе утро. Подскажите какое рабочее сопротивление у датчика абс должно быть?

Comments 16

сопротивление датчика АБС примерно 650 Ом ! И то если черный щуп на контакт 1 а красный на контакт 2 и только на 2 000 Ом, если на оборот то ничего не показывает вообще ))) Другим прибором вообще ничего не показывает …

сопротивление датчика АБС примерно 650 Ом ! И то если черный щуп на контакт 1 а красный на контакт 2 и только на 2 000 Ом, если на оборот то ничего не показывает вообще ))) Другим прибором вообще ничего не показывает …

Я не понимаю чему там ломаться, ток слабый идет

дописал в комментарий прочитай

Хорошо буду прозванивать

Его надо на исправный менять и все, если есть подозрение что какой то неисправен ))) этим прибором он вообще ни как не меряется …

сопротивление датчика АБС примерно 650 Ом ! И то если черный щуп на контакт 1 а красный на контакт 2 и только на 2 000 Ом, если на оборот то ничего не показывает вообще ))) Другим прибором вообще ничего не показывает …

это измерение не говорит о исправности!

я и не писал что он неисправен ! тем более я для автора темы специально на новом подшипнике все замеры сделал чтобы он понимал что его замерять смысла нет и разными приборами показания будут разные ( 2 фото и скинул, одним прибором вообще ничего не замеряется не на каком пределе ) то есть не как по замерам не поймешь исправный он или нет ! А имел ввиду следующее : если в каком то подшипнике датчик неисправен ( например левый передний и дергается стрелка спидометра ) то лучше его заменить на исправный а замерять его сопротивление смыла нет !

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом». Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге

Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

  1. Установить автомобиль на ровную площадку или подъемник. Обеспечить надежную фиксацию от случайного начала движения.
  2. Для облегчения доступа к датчику рекомендуется снять колесо.
  3. Провод прокладывается по колесной арке и подключается к общей проводке при помощи штекера, который необходимо аккуратно разъединить. Если штекер покрыт слоем грязи, то ее надо удалить и протереть колодки разъема чистой ветошью. Если проверяются датчики задних колес, соединительные штекеры расположены в салоне автомобиля. Для доступа к штекеру требуется откинуть подушку сидения и отогнуть ковролин. На некоторых машинах понадобится отогнуть шумоизоляционные маты, расположенные под ковролином.
  4. Переключить мультиметр в режим работы омметра.
  5. Подключить выводы датчика к щупам мультиметра и замерить сопротивление. Сравнить значение с нормативными, имеющимися в инструкции по эксплуатации. Если такой информации нет, то показания берутся из справочной литературы. Обычно считается нормальным сопротивление в пределах 0,5-2 кОм.
  6. Прозвонить жгут проводки датчика для проверки отсутствия короткого замыкания.
  7. Проверить работу датчика. Для этого вращают колесо и смотрят на показания омметра. В зависимости от частоты вращения сопротивление будет меняться.
  8. Перевести измерительный прибор в режим работы «вольтметр».
  9. Вращать колесо с частотой около 1 об/сек, при этом проверяется значение напряжения. По нормативам оно должно находиться в пределах 0,25-0,5 Вольта. С ростом числа оборотов напряжение увеличивается.
  10. Проверить по описанной выше процедуре все датчики. При этом надо помнить, что устройства на передней и задней оси отличаются по конструкции и имеют различное сопротивление.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

  1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
  2. Подключить осциллограф или осциллоскоп к пинам датчика.
  3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
  4. Зафиксировать кривую колебаний сигнала.
  5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

  • идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
  • равномерность кривой, без заметных боковых отклонений;
  • стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Как проверить датчик АБС?

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта.

Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

  • ножка – датчик абс передний правый (7 — 25 Ом);
  • уровень сопротивления изоляции – свыше 20 кОм;
  • ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Какие могут быть неисправности?

Можно выделить четыре состояния неисправностей ABS:

1).При самотестировании обнаруживается ошибка и деактивируется ABS. Причиной может быть ошибка в блоке контролера или наличие обрывов в проводке датчика abs заднего правого, или любого другого. Не поступают сигналы измерения угловых скоростей.

2).ABS после включение успешно проходит самодиагностику и отключается. Причина может быть в обрыве проводов, окислении контактов, плохом соединении в местах контактов, обрыве провода питание, замыкании датчика на «массу».

3).После включения АБС проходит самодиагностику и обнаруживает ошибку, но продолжает работать. Это может происходить, если есть обрыв в одном из датчиков.

4).

5).АБС не работает. Причина может быть в обрыве проводов, мог обломаться провод около датчика, износиться подшипники ступиц, имеется люфт или есть надломы ротора датчиков колеса.

Для исправления неполадок надо проверить люфт, давление в шинах, состояние ротора датчиков колеса (гребенки). Если гребенка имеет сколы, ее надо заменить. Сделать проверку состояния устройств и проводов, которые к ним подходят. Если эти меры не помогли, значит причина в электронике. В этом случае для точной диагностики надо получить код.

Как работает АБС

С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему стали устанавливать в 70-х годах. В систему ABS входит блок управления, гидравлический блок, колесные тормозные механизмы и сенсорные датчики числа оборотов.

Основное устройство АБС – блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и дает их оценку. Полученные данные анализируются и системой делается вывод о степени скольжения колес, об их замедлении или ускорении. Обработанная информация поступает в виде сигналов на магнитные клапаны гидравлического блока, который выполняет задачу управления.

От главного тормозного цилиндра (ГТЦ) поступает давление, обеспечивающее появление нажимного усилия в тормозных цилиндрах суппортов. Благодаря нажимному усилию тормозные колодки прижимаются к тормозным дискам. Независимо от ситуации и усилия нажатия водителем на педаль тормоза, давление в тормозной системе будет оптимальным. Достоинства системы в том, что анализируется каждое колесо и выбирается оптимальное давление, тем самым препятствуя блокировке колес. Полное торможение происходит за счет давления в системе тормозного привода, регулируемое ABS.

В этом состоит принцип работы АБС. На машинах с задним и полным приводом стоит лишь один сенсорный датчик, который находится на дифференциале задней оси. Информация о возможности блокировки берется с ближайшего колеса, а команда о необходимом давлении передается всем колесам.

Устройство, управляющее магнитными клапанами, может работать в трех режимах:

  1. При открытом впускном клапане и закрытом выпускном, устройство не препятствует возрастанию давления.
  2. Впускной клапан получает соответствующий сигнал и остается закрытым, давление при этом не меняется.
  3. Выпускной клапан получает сигнал о снижении давления и открывается, при этом впускной клапан закрывается, а давление снижается, так как включается обратный клапан.

Благодаря этим режимам понижение и повышение давление происходит по ступенчатой системе. Если возникают проблемы, система АБС деактивируется, и тормозная система работает без ее участия. На приборной панели соответствующий индикатор выдает о проблемах с ABS.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Советы

Чтобы неисправности датчиков АБС случались как можно реже, следует:

  • стараться избегать движения по местности с низкорослым кустарником, чтобы не повредить кабель ABS;
  • периодически чистить мягкой щеткой место зазора между ним и металлической гребенкой;
  • ремонт ступиц колес, рычагов подвески доверять механикам, имеющим представление о работе системы ABS.

Видео — как проверить какой датчик АБС не работает на BMW e32/34:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

  • Измерителя, размещаемого стационарно возле колеса;
  • Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

  • Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
  • Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

  • Пассивные — индуктивные;
  • Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как самому проверить реле бензонасоса

Минусами пассивных датчиков является:

  • Относительно большие габариты;
  • Слабая точность показаний;
  • Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
  • Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Типы датчиков АБС

На современных автомобилях наиболее часто встречаются три вида датчиков АБС, это:

  1. пассивный тип – его основой является индукционная катушка;
  2. магниторезонансный – действует на основе изменения сопротивления материалов под воздействием магнитного поля;
  3. активный – работает на принципах эффекта Холла.

Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Проходящий мимо устройства металлический зубец провоцирует генерацию импульса тока в нем, который передается на ЭБУ. Датчики включаются в работу при скорости движения от 5 км/ч. Загрязнения не оказывают на их работу никакого влияния.

Активные датчики состоят из компонентов электроники и постоянного магнита расположенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая генерируется в сигнал управления микросхемой. После данные считываются электронным блоком управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.

Пассивный тип датчиков АБС

Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.

При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.

Недостатки пассивного датчика АБС:

  • сравнительно большой размер;
  • невысокая точность данных;
  • не включается в работу при скорости до 5 км/ч;
  • срабатывает при минимальных вращениях колеса.

Магниторезонансный датчик АБС

В основе их работы лежит возможность изменять электрическое сопротивление ферромагнитного материала под воздействием постоянного магнитного поля. Участок датчика отвечающий за контроль изменений изготовлен из двух либо четырех слоев железоникелевых пластин с размещенными на них проводниками. Другая часть установлена в интегральную схему и считывает изменения сопротивления образуя контрольный сигнал.

Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.

На основе эффекта Холла

В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.

В датчиках такой проводник – это квадратная металлическая пластина размещенная в микросхеме, включающая в себя интегральную схему Холла и контролирующая электронную схему. Датчик АБС размещается напротив импульсного ротора. Ротор может быть выполнен полностью из металла с зубцами или в виде пластикового кольца с магнитными участками, и жестко закреплен на ступице колеса.

В такой схеме постоянно образуются сигнальные всплески с определенной частотой. В спокойном состоянии частота минимальная. При движении металлические зубцы либо магнитные участки проходят через магнитное поле и вызывает изменение тока в датчике, что отслеживается и фиксируется схемой. Исходя из этих данных формируется и передается сигнал на ЭБУ.

Возможен ли ремонт датчика АБС?

На вопрос возможен ли ремонт данного датчика, ответить однозначно — сложно, все в большей степени зависит от степени его повреждения и неисправности. Если все заключается в банальном повреждении проводка, то решить проблему не составить труда. Если же повреждение более глобальное, поврежден сердечник или обмотка, то скорее всего ремонта такого датчика будет просто не возможным и потребует полной замены. Несмотря на то что 99% специалистов рекомендуют заменить датчик в случае его неисправности или проблем с обмоткой, есть те, кто успешно реставрирует эти датчики в домашних условиях используя подручные средства. Более подробно о таком ремонте вы можете узнать в видео расположенном чуть ниже.

В данном видео наглядно демонстрируется как в домашних условиях выполнить ремонт датчика ABS

На этом у меня все

Спасибо за внимание, надеюсь вам было интересно, и вы смогли почерпнуть для себя что-то новое. Жду ваших комментариев на эту тему, возможно вам приходилось сталкиваться с такой проблемой или удавалось ее решить

До новых встреч, пока.

Принцип работы АБС

Антиблокировочная система состоит из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока.

Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.

Устройство ABS одинаковое во всех машинах.

Среди основных элементов выделяют:

  • датчики;
  • электронный блок управления;
  • гидравлический блок.

Датчики системы ABS устанавливаются по одному на каждое колесо.

Как правило, они отвечают за частоту вращения колес, а в основе работы лежит принцип Холла.

Устанавливаются датчики на ступице каждого колеса. Электронный блок управления снимает информацию с них и на основе полученных данных определяет момент срабатывания тормозной системы.

Весомое значение в работе антиблокировочной системы играет электронный блок управления. По сути это голова всей системы, блок собирает, анализирует и посылает команды исполнительным устройствам. Сбор информации, вычисления и передача команд происходит непрерывно. Как правило, исполнительные сигналы блок управления посылает на гидравлический блок и насос.

Исполнительным механизмом антиблокировочной системы считается гидравлический блок. В состав гидроблока входит электрический магнит с клапаном (впускной и выпускной), специальный гидроаккумулятор, насос кулачковый, демпфирующие камеры и электродвигатель. Срабатывание каждого элемента приводит к блокировке или деблокировке колес автомобиля.

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

  1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
  2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин – некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
  3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
  4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.
