Датчик положения дроссельной заслонки

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

• В уплотненных местах форсунки;
• На выводных системах для испарений бензина;
• На стенках каркаса дросселя;
• На жиклерах холостого хода;
• На трубках усилителя вакуумного тормоза;
• На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Методы профилактики

Хотя поломка датчика — поломка не критичная, выявлять симптомы неисправности положения дроссельной заслонки и исправлять их надо как можно скорее. Иначе мотор начнёт испытывать существенные нагрузки, что обязательно сократит его срок службы.

Выполняется до тех пор, пока металлическая поверхность не становится полностью светлой.

Делают это мастера обычно вручную, в следующей последовательности:

• демонтируют воздуховод и другие элементы, закрывающие доступ к заслонке;
• снимают узел, открутив болты крепления;
• разъединяют все штекеры, включая и разъём для продувки абсорбера;
• очищают поверхность специальным химическим средством.

В конце заслонка обязательно протирается досуха. Если конструкцией автомобиля предусмотрена также защитная решётка, то прочищается и она. Затем узел собирается в обратной последовательности.

Используется также другой способ, когда узел не снимается с машины. Его преимущество — быстрота выполнения, но эффекта, который достигается при ручной обработке, он не даёт. Чтобы прочистить заслонку таким вариантом, надо использовать жидкость для впускного тракта или клапана ЕГР. Также подойдут средства WD-40 и хорошие растворители.

Процедура очистки без снятия дросселя выглядит так:

• снимают воздуховод для облегчения доступа;
• брызгают чистящим средством на поверхность узла, находящегося в закрытом положении;
• потом открывают заслонку, убирают грязь с боковых частей;
• обеспечивают подачу жидкости во все доступные зоны узла.

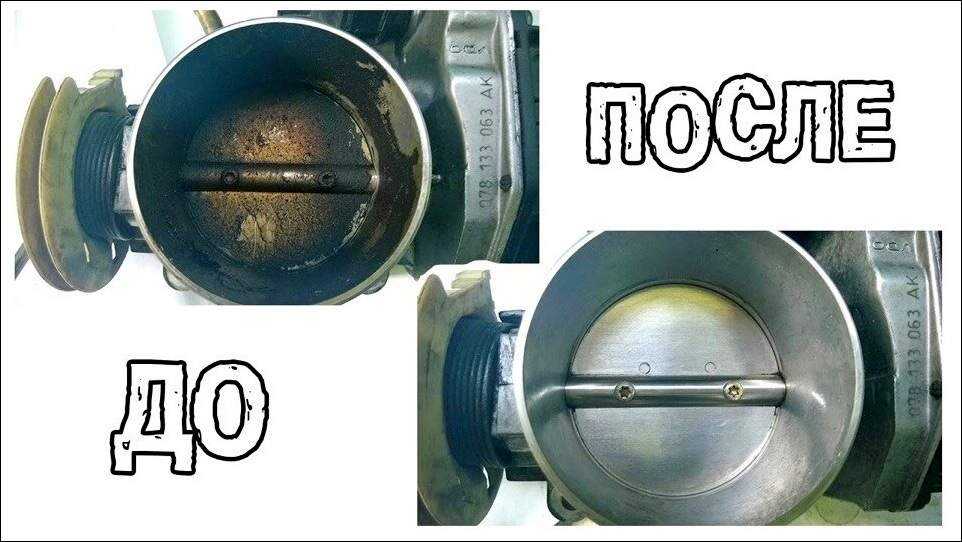

Дроссельная заслонка до и после очистки

Обслуживать такими способами дроссельную заслонку рекомендуется каждые 10 тыс. километров пробега автомобиля или раньше. Конкретно всё зависит от условий эксплуатации (город, деревня), климата, манеры вождения. Если заслонка очищается вручную, со снятием, то достаточно будет делать такой ремонт раз в 5 лет.

Следствием проблем с ДПДЗ может стать обеднённая горючая смесь. Поэтому время от времени надо также проверять качество её состава, анализируя признаки неполадок. В первую очередь следует осмотреть лямбда-зонд и измеритель расхода воздуха. Например, отключить регулятор кислорода, а потом довести обороты двигателя до средних. Если работа агрегата улучшится, замене подлежит лямбда-зонд. Также надо исключить всевозможные зоны подсоса лишнего воздуха, не считая самого устройства заслонки.

Проверка потенциометра и датчика углового перемещения дроссельной заслонки, принцип действия, признаки неисправности, последствия выхода из строя, поиск неисправностей и проверка датчика при помощи тестера и осциллоскопа.

Потенциометр дроссельной заслонки является устройством, задающим угол, с линейным графиком. Он преобразует соответствующий угол открытия дроссельной заслонки в напряжение в соответствующем пропорциональном отношении. При приведение дроссельной заслонки в движение связанный с ней ротор скользит своими рамочными контактами по сопротивлениям, вследствие чего положение дроссельной заслонки преобразуется в соответствующее напряжение.

Причинами отказа потенциометра дроссельной заслонки могут быть:

— Неисправность контактов на разъеме. — Короткое замыкание внутри устройства вследствие загрязнения (попадание влаги, масла). — Механические повреждения.

Для поиска неисправности следует предпринять следующие действия:

— Проверить потенциометр дроссельной заслонки на наличие механических повреждений. — Проверить правильность подключения штепсельного разъема и наличие в нем загрязнения. — Замерить подачу напряжения с блока управления (необходимо иметь перед собой электрическую схему с обозначением контактов). Паспортная величина: около 5 вольт. Надо руководствоваться данными производителя.

— Измерить сопротивление на потенциометре дроссельной заслонки (необходимо иметь перед собой электрическую схему с обозначением контактов). Подключить омметр, проверить сопротивление при закрытой дроссельной заслонке. Медленно открыть дроссельную заслонку, наблюдать за изменением сопротивления (при измерении наблюдается прерывание контакта с рамками). Замерить сопротивление при полностью открытой дроссельной заслонке (руководствоваться данными производителя).

— Проверить кабельные соединения, ведущие к блоку управления, на проводимость и замыкание на массу (необходимо иметь перед собой электрическую схему с обозначением контактов). — Проверить отдельные проводники при снятом разъеме блока управления и разъеме потенциометра на проводимость. Паспортная величина: около 0 Ом. — Каждый кабель проверить на замыкание на массу автомобиля. Паспортная величина: около > 30 Мом.

Проверка датчика углового перемещения дроссельной заслонки.

Датчики углового перемещения дроссельной заслонки служат для определения положения дроссельной заслонки. Они крепятся непосредственно на оси дроссельной заслонки. Соответствующие данные датчиков передаются на устройство управления двигателем блока управления и служат для расчета необходимого количества топлива.

В датчике углового перемещения дроссельной заслонки находятся два переключателя, которые приводятся в движение переключающим механизмом. Переключатели передают в устройство управления двигателем блока управления информацию о холостом ходе и полной нагрузке двигателя, чтобы обеспечить точный расчет необходимого количества топлива.

Причинами отказа датчика углового перемещения дроссельной заслонки могут быть:

— Механические повреждения (например, вследствие вибрации). — Отсутствие контакта в электрических разъемах (коррозия, попадание влаги). — Отсутствие электрического контакта на внутренних контактах.

Для поиска неисправности следует предпринять следующие действия:

1. Проверить правильность установки датчика. 2. Проверить, перемещается ли механизм переключения от движения вала дроссельной заслонки. При заглушенном двигателе изменять положение дроссельной заслонки от границы холостого хода до границы полной нагрузки, при этом слушать, действует ли переключатель. 3. Проверить правильность подключения разъема и наличие в нем загрязнения.

— Переключатель холостого хода замкнут: произвести замер между контактами 1 и 3. Паспортная величина = > 30 Мом

— Переключатель холостого хода разомкнут: произвести замер между контактами 1 и 3 (Внимание: дроссельную заслонку во время измерения открывать медленно, пока не разомкнется переключатель холостого хода). Паспортная величина – 0 Ом

— Переключатель полной нагрузки разомкнут. Измерять между контактами 1 и 2. Паспортная величина = > 30 Мом. — Переключатель полной нагрузки замкнут. Измерять между контактами 1 и 2. Паспортная величина = 0 Ом.

Процедура замены механизма

К операции замены датчика дроссельной заслонки нужно подойти внимательно и осознанно. Подготовьте все необходимые материалы и оборудование. Рассмотрим этапы замены датчика дроссельной заслонки:

• приобретите новый ДПДЗ, кроме этого для замены вам понадобиться крестовидная отвертка, поролоновый материал в форме кольца и патрубок дроссельный;
• откройте капот, снимите минусовую клемму, далее вам необходимо отключить зажигание и аккумулятор;
• найдите под капотом пластиковую защелку, отсоедините механизм со всеми прилежащими проводами;
• с помощью отвертки отсоедините датчик, крепящийся к основе;
• сняв старый механизм, вы увидите потрепанную поролоновую подкладку, вам необходимо удалить ее с поверхности. Установив на это же место новую подкладку, приступайте к монтажу заслонки. Вам необходимо крепко закрепить механизм, чтобы при езде не создавались вибрационные движения системы;
• необходимо присоединить систему со всеми проводниками к разъемам датчика дроссельной заслонки;
• если при установке нового механизма аккумулятор не был отключен, тогда необходимо сделать это перед эксплуатацией нового датчика. Для этого отключите ток во всей машине на пять минут;
• теперь необходимо испытать новый датчик. Для этого проведите проверку всех секторов механизма, убедитесь в том, что все элементы на месте и слажено взаимодействуют между собой;
• окончательным этапов является проверка работы всей системы. Для этого вам необходимо измерить напряжение на всех участках системы. Необходимо, чтобы полученные значения соответствовали заданным параметром. Омметром замерьте сопротивление на всех участках, чтобы исключить вероятность отклонений от нормы.

Никогда не забывайте о том, что каждой машине необходима забота. Периодически прочищайте двигатель, проверяйте сопротивление контактов и уровень вибрации на необходимых участках. Всегда имейте в своем гараже всю необходимую измерительную технику. Изучив некоторые особенности строения своего авто, вы всегда сможете вовремя прийти к нему на помощь, если что-то пойдет не так. Лучше вовремя провести профилактику, чем потом тратить множество денег на ремонт автомобиля.

Датчик дроссельной заслонки – это очень тонкий и уязвимый механизм, поэтому нуждается в большом внимании, но если вы будете систематически проверять его состояние и прочищать контакты, то ваша машина прослужит вам долгую верную службу.

Терять ценное топливо не хочется никому, поэтому нужно всегда контролировать работу датчика заслонки. На СТО проверка может обойтись вам в копейку, в то время, как вы сами можете провести все необходимые процедуры у себя в гараже.

Купить датчик дроссельной заслонки для вас не составит труда. В любом специализированном магазине есть большой выбор подобных механизмов. По словам специалистов, проблемы с ДПДЗ встречаются довольно часто, именно поломки этого механизма служат причиной заглушки авто среди дороги. Чтобы этого не случилось, относитесь внимательно к своей машине и вовремя проводите профилактические работы.

Типы датчиков положения ДЗ

На сегодняшний день автомобильная промышленность представляет два типа датчиков:

• Контактный потенциометр. Используется всеми производителями транспортных средств. В конструкции имеет ползунок и резистивные дорожки. Жестко крепится на патрубке дросселя и соединяется с осью. Работает на основе динамики напряжения, что способствует коррекции ЭБУ подачи топлива. При давлении на акселератор дроссель открывается, что разворачивает ось и перемещает ползунок, изменяя протяжность резистивных дорожек электрической цепочки.
• Бесконтактный. Производится как альтернативный вариант потенциометра. Работает на основе динамического изменения влияния магнитного поля. Бегунок не контактирует с рабочей частью, поскольку имеет постоянный магнит. На изменения реагирует электронный элемент. Считается, что такие датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Признаки неисправности датчика дроссельной заслонки

Указывать на неисправность датчика дроссельной заслонки могут следующие симптомы:

1. Нестабильная работа ДВС на холостых оборотах.
2. Мотор глохнет при переключении КПП или при включении нейтральной передачи после других скоростей.
3. Машина глохнет на холостых оборотах.
4. При движении на разных передачах присутствуют рывки или провалы тяги (чаще такие симптомы ощущаются при наборе скорости.
5. Падает тяга и ухудшается разгон машины (на старте, при движении в горку, при полной загрузке машины или езде с прицепом).
6. На приборном щитке светится индикатор Check Engine. Если в такой ситуации подключить сканирующее оборудование, то будет получена ошибка р0120 или с другим кодом, указывающим на неисправности рассматриваемого датчика.
7. Выход из строя датчика заслонки приводит к растущему потреблению топлива автомобилем.

Обращаем внимание, что перечисленные симптомы могут быть вызваны и неисправностью других элементов ДВС, к примеру, поломкой самой заслонки. Но, несмотря на это, начинать следует с проверки датчика.

Причины неисправности

Неправильная работа датчика дроссельной заслонки может быть вызвана износом. Следует отметить, что изношенность различных элементов этого узла по-разному влияет на работу системы.

Если стерлись напыления проводника, то датчик не сможет определять показатели тока.

Превышение расчетного срока службы подвижных частей датчика. Если зазор между датчиком и проводником оси превышает определенное значение, что между этими деталями пропадает контакт. В этом случае на щитке приборов не будет загораться индикатор неисправности. Предположить такую поломку можно по наличию перебоев в работе мотора в различных режимах.

Окисление, загрязнение или коррозия контактов датчика.

В случае выявления такой неисправности для восстановления нормальной работы узла нужно будет выполнить его замену. Более надежными считаются бесконтактные датчики, так как их конструкция не содержит трущихся элементов.

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

1. Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
2. Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
3. Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
4. Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
5. Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

Проверка сопротивления датчика

1. Отключить разъём датчика.
2. Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
3. Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
4. Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
5. Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
6. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

• «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
• разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
• повышенные холостые обороты силового агрегата (1500–2500 об/мин);
• машина «не тянет» вследствие потери мощности;
• рывки ощущаются и в процессе езды;
• расход горючего повышается на 10–25%.

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя

Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя

Предназначение датчика положения дроссельной заслонки

Этот датчик передает электронному блоку управления мотором данные о положении пропускного клапана в определенный временной промежуток. Работа этого узла построена на взаимодействии преобразователей переменного и постоянного тока.

Наибольший показатель значение общего сопротивления преобразователей находится на уровне 8 Ом. В конструкции датчика ДЗ предусмотрены три контакта. На первый и второй контакты приходит ток около 5 В, а третий контакт соединен с контроллером и выполняет сигнальную функцию.

ДПД3 размещается на корпусе дроссельного узла. Устройство воспринимает сигналы об открывании и закрывании проходного канала. Показатель сопротивления детали меняется так, чтобы удовлетворять следующим условиям:

• при открытом положении заслонки напряжение на третьем контакте превысит 4 B;
• если воздушный проход перекрыт заслонкой ДЗ, то на 3-м контакте ток не превышает 0,7 В.

Устройство управляет всеми колебаниями контактного напряжения и таким образом регулируется поступление топлива, необходимого для образования воздушно-топливной смеси.

Из-за неисправности датчика показатель напряжения чаще всего выходить за установленные рамки. Это приводит к нарушению нормальной работа ДВС, что в итоге может привести к поломке агрегата.

Важно: неисправность датчика нередко становится причиной нарушения работы коробки передач. Каждый автовладелец понимает, что восстановление мотора и трансмиссии – это процессы, требующие больших вложений времени и денег

При появлении симптомов, указывающих на поломку, необходимо провести диагностику.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
4. Откройте дроссель до упора и снимите второй показатель напряжения.
5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

Заменить нерабочий прибор довольно просто. Выполните такие действия:

1. Снимите «минусовую» клемму аккумуляторной батареи.
2. Отключите разъем ДПДЗ.
3. Открутите датчик и поставьте на его место новый.
4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.
