Как работает и что такое климат контроль в автомобиле

Климат-контроль и кондиционер — отличия

У внимательного читателя может возникнуть вопрос: зачем так усложнять систему? Вполне можно обойтись для поездок в холодное время печкой, а летом ограничится кондиционером.

Раньше так и было: каждая из таких систем способна обеспечить комфортный микроклимат в салоне, но только при условии, если внутренние и наружные условия в автомобиле будут оставаться неизменными.

А для движущего объекта, каковым является машина, это в принципе невозможно. Температура наружного воздуха и напор изменяются вместе со скоростью и направлением движения автомобиля.

Двигатель при запуске холодный и постепенно разогревается, кондиционеру необходимо время для выхода на рабочий режим. Все эти факторы при отсутствии автоматики отслеживаются человеком и корректируются вручную.

Основное отличие климат-контроля и кондиционера состоит в наличии системы управления. Она отслеживает, параметры температурно-влажностного режима и регулирует их без участия водителя и пассажиров.

В такой установке кондиционер является одним из компонентов, который выполняет функции охлаждения и уменьшения влажности. Этот поток смешивается с подогретым и на выходе мы получаем комфортные для человека показатели, которые поддерживаются в заданных пределах автоматически.

Откуда берётся тепло

Для лучшего понимания работы климат-контроля в автомобиле нужно разобраться, как работают все его составные части по отдельности. Начнём с отопителя салона.

Тепло является побочным продуктом от работы мотора. В летнее время (при выключенной печке), всё тепло выбрасывается в атмосферу. При включении отопителя часть этого тепла идёт на обогрев салона. В момент включения печки открывается кран, который находится в магистрали между рубашкой охлаждения двигателя и радиатором печки. Проходя через радиатор, охлаждающая жидкость нагревает его. Далее требуется распространить это тепло по салону. За это отвечает вентилятор. Проходя через соты радиатора, холодный воздух нагревается и по воздуховодам распространяется по салону. Степень нагревания потока можно регулировать, изменяя количество жидкости, которая проходит через отопитель, а интенсивность обдува изменяется за счёт изменения частоты вращения электродвигателя. Эти параметры изменяются на панели управления печкой. Для удобства туда же вынесено управление направлением обдува (на ноги, в лицо, на стекло). Водитель сам производит настройку приоритетного направление обдува. Например, в зимний период, когда стёкла авто покрывает конденсат, для комфортной и безопасной езды приоритетным направлением будет отогреть лобовое стекло, а потом включить обдув ног. Все переключения водителю приходится делать на ходу, что отрицательно сказывается на безопасности дорожного движения.

Двухзонный климат контроль

Это не два отдельных агрегата, а два набора управления одной системой, что позволяет переднему пассажиру установить собственный микроклимат. Данная опция, несомненно, скажется на стоимости автомобиля, но это заметно повысит комфортабельность в салоне авто. Теперь пассажир может выставить комфортные для себя параметры, при этом параметры с водительской стороны останутся неизменными. Это происходит за счёт разделения приборов управления системой и раздельных датчиков для каждой стороны. Некоторые транспортные средства оснащаются трёх- или даже четырёхзонными климат контролями. Эти дополнительные приборы управления предназначены для заднего ряда. Для этого задний ряд оборудован своими воздуховодами и своими датчиками, что позволяет всем устанавливать комфортную для себя температуру. Однако наиболее распространённым является 2-хзонный климат контроль. Обычно он оснащается двумя регуляторами, по одному с каждой стороны блока управления, так, чтобы и водитель и пассажир имели возможность создавать свои микроклиматы.

Некоторые блоки управления оборудуются своими регуляторами скорости вращения вентилятора с возможностью изменения направления воздушного потока. А другие ограничиваются установкой ручки регулятора температуры потока. Естественно, что цена двухзонного климатического контроля значительно выше его предшественника, но он будет большим плюсом к комфорту, если вы передвигаетесь с пассажиром. Также, справедливости ради, стоит отметить, что в автомобиле нет физических перегородок, отделяющих разные зоны. Разница между зонами составляет 3 – 4° С, в зависимости от авто. Но для большинства людей и таких параметров будет достаточно, чтобы чувствовать себя комфортно.

Большинство новых автомобилей, оборудованных климатической системой, будут иметь как минимум две зоны. При выборе транспортного средства следует учитывать, какое количество людей будет чаще всего ездить в авто. Если пассажиры в автомобиле будут не часто, то переплачивать за дополнительное оборудование нет никакого смысла. Для семейного же автомобиля данная опция будет необходима.

Что такое климат-контроль в автомобиле

Используя ряд датчиков, система климат-контроля постоянно измеряет температуру воздуха в салоне. Отсюда можно определить, насколько холодным или горячим должен быть воздух, закачиваемый в кабину, чтобы поддерживать желаемую температуру, установленную водителем.

Другими параметрами, которые система может регулировать, являются скорость вентилятора и настройки рециркуляции (поступает ли свежий воздух снаружи или рециркулируемый воздух в кабину).

Многие автомобили теперь имеют двух- или трёхзонный (иногда называемый многозонным) климат-контроль, в котором автомобиль может поддерживать две или три отдельные температурные зоны. Например, у водителя может быть установлена ​​зона климат-контроля на 23 градуса, для пассажира – на 18 градусов, а для задней части автомобиля – на 25 градусов.

Двухзонный климат-контроль – это процесс разделения салона автомобиля на секции или зоны, и каждая секция может иметь отдельную настройку кондиционирования воздуха.

Климат-контроль является частью системы отопления, вентиляции и кондиционирования воздуха, которая также контролирует размораживание ветровых стёкол, обогрев руля и сидений. Большинство автомобильных систем климат-контроля могут быть описаны как использующие датчики и ECU для добавления дополнительных функций к базовой системе кондиционирования автомобиля. Датчики измеряют температуру внутри и снаружи автомобиля, поэтому система может автоматически настраиваться для поддержания постоянной температуры внутри автомобиля независимо от температуры снаружи.

Датчики также проверяют воздух на наличие нежелательных частиц, чтобы очистить воздух, удалить запахи и отрегулировать влажность, прежде чем она попадёт в пассажирский салон. Ниже описаны несколько типов систем, каждая из которых использует преимущества, перечисленные выше. Усовершенствованная система климат-контроля может иметь более одного компрессора в отсеке двигателя.

Панель управления КК

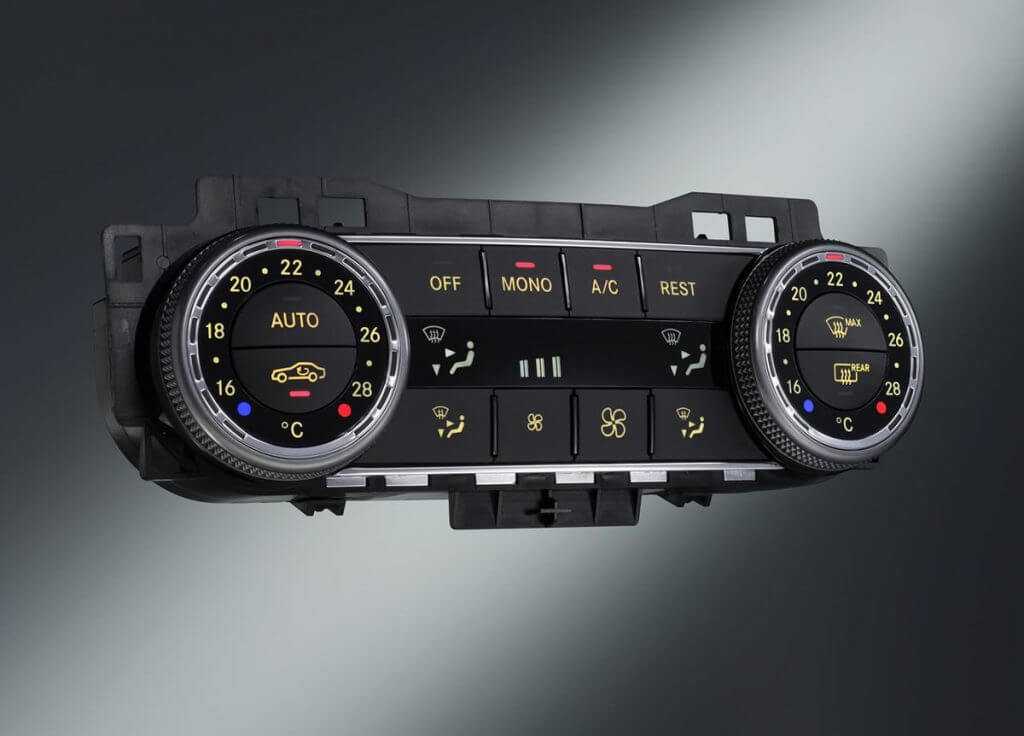

Двухзонный климат-контроль

Для водителя и переднего пассажира предусмотрены отдельные элементы управления, позволяющие им иметь разную температуру и скорость вращения вентилятора, если это необходимо. Это в конечном итоге приведёт к тому, что вся левая и правая стороны автомобиля будут иметь разные кондиционеры. Элементы управления для обеих зон находятся на приборной панели, где вы обычно находите элементы управления кондиционером.

Трёхзонный климат-контроль

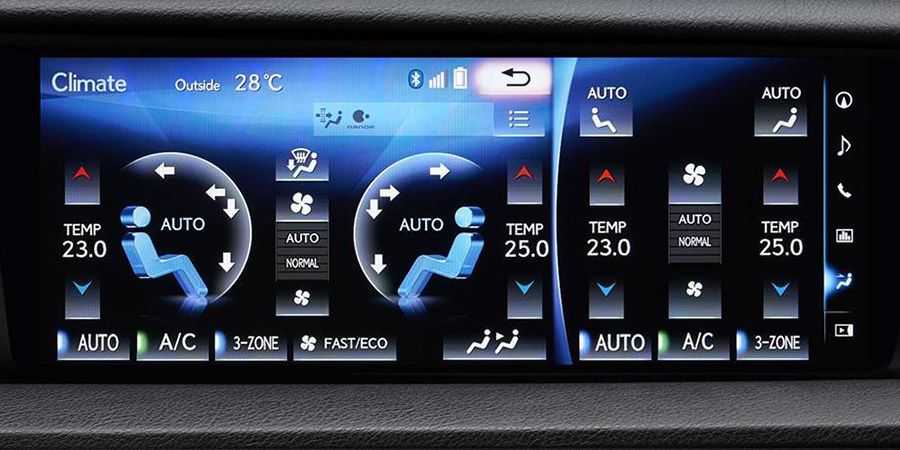

Для водителя, переднего пассажира и заднего сиденья предусмотрены отдельные органы управления. Это позволяет пассажирам на задних сиденьях автомобиля иметь свои собственные настройки независимо от двойных настроек спереди. Органы управления климат-контролем на задних сиденьях обычно расположены в задней части центральной консоли. Для транспортных средств, таких как минивэны, большие кроссоверы или внедорожники с третьим рядом сидений, настройки третьего сиденья обычно используются для третьего ряда.

Четырёхзонный климат-контроль

Для водителя, переднего пассажира предусмотрены отдельные элементы управления, а заднее сиденье разделено на две части с отдельными элементами управления для каждой половины, что позволяет четырём пассажирам пользоваться своими собственными настройками климат-контроля. Если в автомобиле пять пассажиров, человек, сидящий посередине заднего сиденья, будет наслаждаться сочетанием левого и правого заднего положения.

Из-за различных зон вентиляционные отверстия расположены в нескольких местах вокруг салона автомобиля. В дополнение к обычному расположению вентиляционных отверстий на приборной панели, эти дополнительные вентиляционные отверстия могут быть расположены в задней части центральной консоли (над элементами управления задним сиденьем), в стойках b и на крыше автомобиля.

Четырёхзонная система

Как работает климат-контроль

Работа климатических установок на разных автомобилях отличается в зависимости от программы, типа установки, количества датчиков, конструкции заслонок. Общая схема работы выглядит так:

  1. На пульте управления выставляется нужная температура.

  2. Происходит забор воздуха с улицы.

  3. Воздух, сквозь фильтр, поступает в климатическую установку. В радиаторе испарителя воздушные потоки охлаждаются и осушаются.

  4. Охлажденный воздух поступает в нагревательную часть. Радиатор нагревателя подключен к охлаждающей системе постоянно.

  5. Автоматическая заслонка регулирует нужное для подогрева количество воздуха.

  6. Холодный и горячий воздух смешивается и подается в воздуховоды, которые распределяют смешанный воздух по салону.

  7. Автоматические заслонки каналов подают воздух в разные точки салона.

При смешивании воздуха, система учитывает температуру в автомобиле и снаружи. Летом комфортные условия в салоне обеспечивает испаритель, а зимой — радиатор отопления.

Принцип работы системы кондиционирования воздуха

Для комфортного пребывания в автомобиле в летний период нужна система, которая будет охлаждать приходящий с улицы воздух. И если с отопителем всё более или менее ясно, то вот откуда взять холод горячему двигателю, предположить сложнее. Лучший способ объяснить, как работает кондиционер автомобиля – описать, что происходит с хладагентом при движении по системе. Начнем наше описание с компрессора. Он находится под капотом авто и приводится в движение за счёт вращения коленчатого вала двигателя.

  1. Компрессор представляет собой простой насос, который прокачивает хладагент по системе. Горячий фреон под высоким давлением проходит через трубку к конденсатору.
  2. Конденсатор стоит перед радиатором автомобиля, выглядит так же и делает то же самое, что и радиатор: он использует проходящий через него поток, чтобы охладить газ. Горячий хладагент при остывании конденсируется в холодную жидкость.
  3. Теперь жидкий фреон течёт через трубку высокого давления к клапану. В зависимости от марки авто этот клапан называется либо тепловым, либо расширительным клапаном.
  4. Клапан пропускает только небольшое количество фреона, а также уменьшает давление, создаваемое компрессором.
  5. Холодный хладагент низкого давления поступает в испаритель, который похож на радиатор печки. Но поскольку фреон холодный, то поток, который проходит через него, охлаждается.
  6. За циркуляцию воздуха через испаритель отвечает тот же вентилятор отопителя.

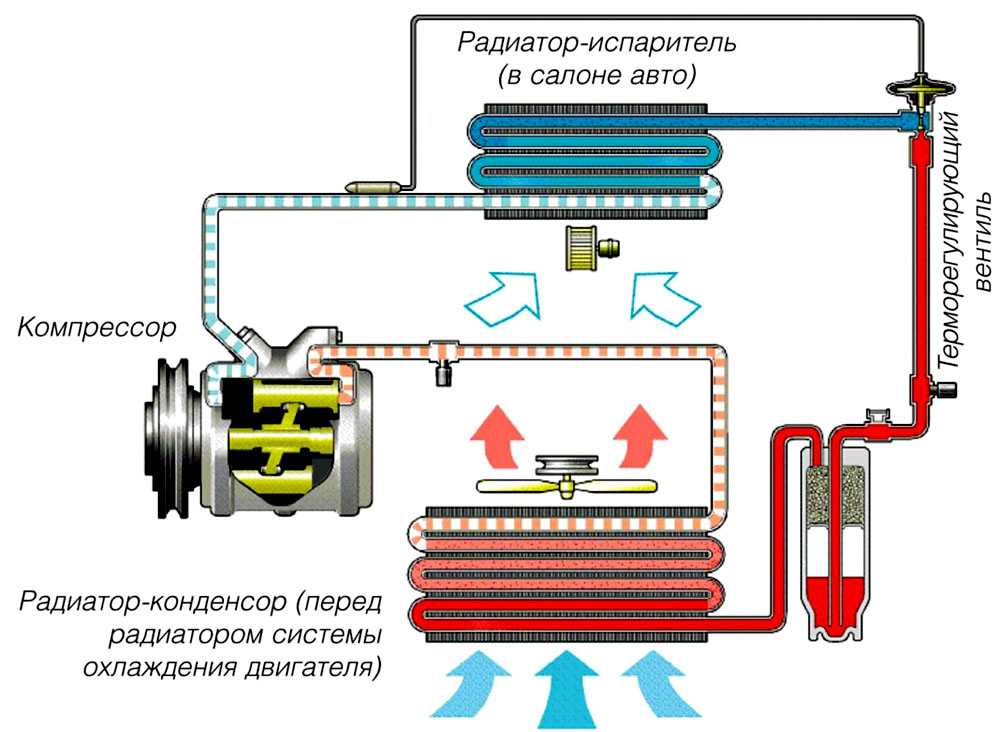

Схема работы системы кондиционирования воздуха

После завершения цикла хладагент поступает обратно в компрессор через трубку низкого давления, начиная цикл заново. Регулировка степени охлаждения и интенсивности обдува также возлагается на водителя.

Эти системы очень важные и полезные, от их работы зависит не только комфорт, но и безопасность. И если раньше автомобили оснащались кондиционерами только в дорогих комплектациях, то сейчас эта опция имеется уже в базе. Обе системы (отопления и кондиционирования) находятся в одном блоке. Переключение потоков (от радиатора к испарителю) происходит за счёт перемещения заслонки. Многие замечали, что при длительной поездке становится либо невыносимо жарко, либо холодно (в зависимости от того, что включено). Для того чтобы сделать температуру в салоне комфортной, нужно оборудовать машину автоматическим регулятором. Отличие её от простого кондиционера с печкой в том, что они имеют общую электронную систему управления с набором датчиков. Водителю достаточно раз выставить нужные параметры, и климат-контроль сам выберет, что нужно включить в данных погодных условиях. Работа климата заключается в считывании информации с датчиков и принятии решения, что именно требуется включить в данный момент, и с какой интенсивностью. После того как температура в салоне достигнет заданной, климатический контроль перейдёт в режим поддержки. Боле продвинутые системы имеют дополнительные датчики определения температуры за бортом и датчики солнечного света, чтоб реагировать на любые изменения. В более дорогих версиях авто климат-контроль может быть двух, трёх и даже четырёхзонным, чтобы каждый мог установить себе нужные параметры.

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

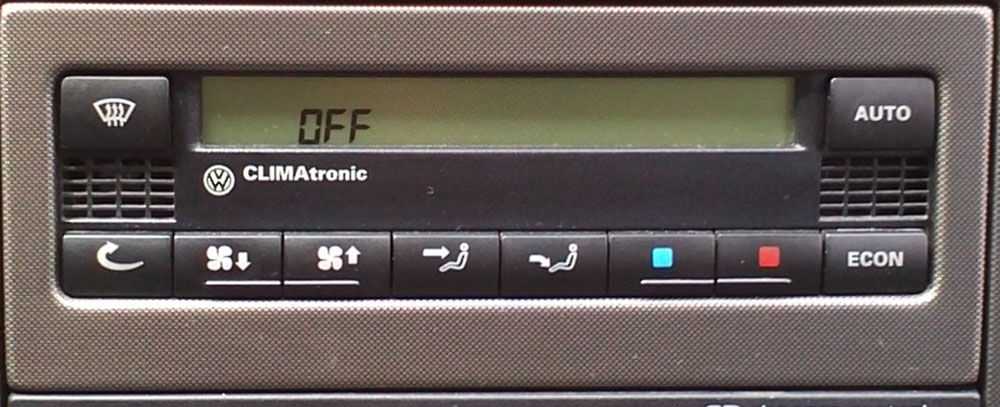

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

  • отключить режимы рециркуляции и ECON;
  • поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
  • увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Что делать, когда не работает климат-контроль?

При проявлении признаков неисправности рекомендуется провести тестирование устройства при помощи алгоритмов встроенной самодиагностики. Если владелец не знает, как провести процедуру или она не предусмотрена конструкцией, то эксплуатация климата запрещается. Требуется обратиться в сервис для проведения обслуживания и ремонта.

Самостоятельная диагностика системы

Ряд автомобилей оснащается встроенной самодиагностикой системы. Примером может служить климат автомобиля Kia Soul, который тестируется удержанием кнопки Off и частыми нажатиями на клавишу Mode. На экране включится двузначное число, указывающее на исправность системы или наличие ошибок.


Результат диагностики — ошибки не найдены

На других автомобилях используется свой алгоритм запуска самодиагностики климатической системы. Информацию об особенностях проведения процедуры можно найти в инструкциях по эксплуатации.

Возможна проверка климата сканером ошибок. Подобную процедуру проводят в специализированном сервисе, поскольку в личном владении сканирующие приборы почти не встречаются.

Ремонт климат-контроля своими руками

Владелец может самостоятельно ремонтировать климат-контроль, основываясь на результатах самодиагностики или проверки тестовым компьютером. Для замены узлов необходимо разбираться в конструкции автомобиля и иметь необходимые навыки и инструмент. Неквалифицированное вмешательство приведет к еще большим повреждениям и дорогостоящему ремонту.

Выполнение ремонта:

  1. При внезапной остановке компрессора рекомендуется проверить предохранитель, расположенный в подкапотном монтажном блоке. Плавкая вставка заменяется на деталь аналогичного номинала. Если происходит повторное сгорание, то следует искать неисправность в электрических цепях. Запрещается установка более мощных предохранителей или «жучков», поскольку это может привести к возгоранию.
  2. Окисление контактов проводки вентилятора или износ щеток двигателя. Вентилятор климатических установок снимается без особых сложностей. Контакты очищаются и промазываются специальной токопроводящей пастой. Щетки заменяются на новые, подходящие по размеру.
  3. Неисправности блока управления можно попробовать исправить пропаиванием дорожек на печатных платах, которые часто отслаиваются от перепадов температуры. Встречаются растрескивания мест припаивания регуляторов. Повреждения можно обнаружить при внимательном осмотре через увеличительное стекло.
  4. Немного сложнее ремонт двигателей приводов заслонок, которые расположены в глубине приборной панели. Для доступа к ним потребуется снятие ряда элементов — бардачка, боковых крышек и т. д. Снятый моторедуктор разбирается, поврежденные детали заменяются аналогичными. Если таких узлов найти не удалось — то редуктор меняется на новый.

Ремонт компрессора или вентилятора рекомендуется проводить в специализированных сервисах, которые заправят систему климат-контроля и полноценно протестируют работу всех узлов.

Профилактика неисправностей системы

Регулярное профилактическое обслуживание резко снижает риск поломки климатической установки:

  1. Нужно контролировать давление хладагента и при необходимости заправлять его до нормы. Рекомендуется проводить проверку в начале летнего сезона.
  2. При повреждении уплотнительных колец или радиатора используется специальная добавка в хладагент. Средство просачивается через неплотности и обнаруживается при освещении деталей ультрафиолетовой лампой.
  3. Заменять салонный фильтр минимум один раз в год. Желательно производить смену каждые полгода.
  4. Периодически промывать систему специальным дезинфицирующим веществом на основе хлоргексидина. Процедура избавит от неприятного запаха, возникающего при работе климат-контроля.

Особенности эксплуатации в зимний период

Описанный выше алгоритм работы климат-контроля носит довольно общий характер. Каждый производитель разрабатывает климатическую систему под конкретную модель или серию. Программное обеспечение контроллера также может несколько отличаться. Последние версии электронного климат-контроля позволяют владельцу машины производить самостоятельное программирование некоторых функций установки. Работа климат контроля в автомобиле зимой иногда требует вмешательства и перехода на ручное управление:

Машина находилась на открытой стоянке и ее стекла покрылись льдом. Для начала движения необходимо быстро освободить обзорные пространства ото льда. Не все прошивки климатических установок предусматривают автоматический предварительный прогрев стекол. Может быть такая ситуация, когда программа предусматривает такую функцию, но заданного времени обогрева оказалось недостаточно. В таком случае приходится выходить из автоматического режима и вручную включать обдув стекол. Скорость вращения вентилятора тоже придется выбирать вам. После того как обледенение будет ликвидировано, можно вернуться к автоматическим настройкам.

Блок климат-контроля

  • Часто незадачливые водители рассчитывают на то, что в салоне авто тепло, и пренебрегают надежной зимней обувью. Некстати выпавший снег заставляет некоторое время потоптаться вокруг машины. После освобождения автомобиля из снежного сугроба водитель получает в качестве бонуса мокрые ноги. В такой ситуации самое правильное решение – перейти на ручное управление и направить поток горячего воздуха в ноги.
  • В затяжных зимних пробках, обусловленных гололедом и снегом, можно провести довольно много времени. Для того чтобы избежать попадания выхлопных газов от скопившегося вокруг транспорта в салон автомобиля, воспользуйтесь режимом «Рециркуляция». Только очень продвинутые климатические установки оснащены автоматическим анализатором уровня СО в заборнике внешнего воздуха.

Особенности использования

Стандартная климатическая система управляется посредством следующих кнопок:

  • Auto – запуск климат-контроля;
  • А/С – принудительное включение кондиционера;
  • кнопки либо рукоятки установки желаемой температуры;
  • регулятор производительности вентилятора;
  • клавиши или рукоятки распределения воздушных потоков – на стекло, в лицо либо ноги;
  • переключение забора воздуха снаружи или внутри машины (рециркуляция).

Пользоваться климат контролем несложно, но следует знать некоторые особенности. Например, при включенной системе (после нажатия кнопки Auto) зимой кондиционер не запустится. Сначала нужно отключить автоматическое поддержание температуры, а потом нажимать клавишу «А/С».

Регулирование температуры производится после нажатия кнопки Auto. Причем разница в настройке температур двух– и многозонной системы априори не может быть большой, поскольку кресла расположены рядом. Электроникой предусмотрена максимальная разность 4 °С. Если передний пассажир попытается добавить температуру сверх указанного предела (например, на 5 °С больше, чем выставил шофер), то и настройка с водительской стороны начнет увеличиваться, но разница сохранится неизменной.

Эффективность работы климатической установки зависит от количества и расположения температурных датчиков. Лучшая комбинация – 2 измерителя в каждой зоне, находящиеся сверху и снизу. В бюджетных системах, где установлен 1 потолочный датчик, вентилятор может подавать более прохладный воздух, поскольку контроллер «видит», что заданная температура уже достигнута.

Чтобы правильно пользоваться системой климат-контроля, соблюдайте простые рекомендации:

  1. Не задавайте слишком низкую температуру воздуха (меньше 20 °С) летом. Достаточно выйти из автомобиля на 3–5 минут и вернуться в прохладный салон, чтобы не простудиться.
  2. Зимой на непрогретой машине направляйте обдув на лобовое и боковое стекло. Когда мотор и охлаждающая жидкость подогреется, можно поворачивать дефлектор в свою сторону.
  3. Не включайте надолго режим полной рециркуляции – воздух насыщается углекислым газом.
  4. Летом в пробках двигатель сильно нагревается, чему способствует нагрузка от работающего кондиционера. Периодически отключайте охладитель либо задайте максимальную температуру 24–25 °С.

Восприятие человеком температуры строго индивидуально, и не всегда комфортные значения для одного пассажира пригодны для другого.

Автопроизводители учли это обстоятельство и предлагают двухзонные системы климат-контроля. В таком случае водитель может выставить для себя одну температуру, а пассажир другую.

В недорогих установках разница в параметрах составляет 4 — 6 °C, а в более совершенных системах она может быть увеличена.

Двухзонный климат-контроль обладает целым рядом достоинств и особенностей, которые зависят от его технических характеристик:

Водитель и пассажиры получают возможность по отдельности установить для себя наиболее приемлемый микроклимат.

Система отрабатывает предусмотренный программой алгоритм с более высокой точностью.

Практически исключается запотевание окон в таких автомобилях вследствие воздействия внутренних и наружных факторов.

Такая установка делает поездку приятной и при этом существенно повышается уровень ее безопасности

При выборе автомобиля с двухзонным климат-контролем следует обратить внимание на количество и размещение датчиков

От этого будут зависеть возможности установки по поддержанию температурно-влажностного режима, ведь распределение слоев холодного и теплого воздуха в салоне меняется по высоте и часто довольно значительно.
