Разборка коробки передач

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

 Загрузка …

Как Разобрать Кпп Ваз 2109

Ваз 2109 — разборка коробки

Процесс разборки коробки на автомобиле ваз 2109 довольно трудозатратный. Разборку делают с целью выполнения полгого ремонта кпп и подмены вышедших из строя частей.

Подготовьте стандартный набор инструментов, снимите коробку с автомобиля, отлично очистите ее от грязищи, продуйте сжатым воздухом и установите на верстак на опоры, чтоб зафиксировать ее в устойчивом состояние.

Порядок проведения работ смотрится последующим образом:

Сначала нам нужно снять кронштейн троса сцепления и заднюю крышку. Крышка крепится шестью гайками, которые отворачиваем, после чего отворачиваем болт крепления кронштейна. Постучите по крышке молотком, чтобы стронуть ее с места и снимите. Под крышкой расположена уплотнительная прокладка, ее тоже снимаем и не зависимо от ее состояния меняем на новую при выполнение сборки.

Далее включаем третью или четвертую передачу, какую именно не имеет значения и торцовым ключом отворачиваем болт крепления вилки пятой передачи.

После чего включаем пятую передачу, переместив синхронизатор и вилку вниз, чтобы шлицы муфты вошли в зацепление с шестерней и убедившись что валы не прокручиваются, расконтриваем болты крепления вторичного и первичного валов, после чего отворачиваем их.

Берем две плоские отвертки и поддеваем ими синхронизатор пятой скорости и снимаем его вместе с вилкой. При его снятие будьте осторожны, чтобы не высыпались подпружиненные шарики муфты.

Теперь можно снять блокирующее кольцо, ведомую шестерню пятой передачи со вторичного вала. Чтобы снять шестерню, ее необходимо поддеть отверткой.

Снимаем упорную шайбу игольчатого подшипника и сам подшипник.

С первичного вала снимаем ведущую шестерню пятой передачи.

Ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118

Хотите знать всё об устройстве автомобиля? ? Коробка переключения передач. Как произвести.

Далее нам необходимо снять пластину подшипников, которая закреплена винтами. Данные винты имеют большой момент затяжки, поэтому для их откручивания используем ударную отвертку.

• Снимаем втулку игольчатого подшипника со вторичного вала и упорную шайбу.
• Используя небольшую плоскую отвертку, снимаем стопорные кольца подшипников первичного и вторичного валов. Чтобы кольца удобно снимались, зафиксируйте один конец от проворачивания, а второй подденьте отверткой и вытащите кольцо из посадочного паза.

Снимите фиксаторы, отвернув их пробки и вытащив шарики вместе с пружинами. Отверните пробку и снимите фиксатор заднего хода, так же вынув его шарик с пружиной.

Снимаем заднюю опору крепления силового агрегата, отвернув два ее болта крепления к корпусу коробки.

Отсоедините корпус коробки передач от картера сцепления, отвернув двенадцать гаек его крепления. После чего поддев отверткой корпус (в специально отведенных для этого местах, чтобы не повредить стыковочный фланец) разъедините их.

Снимаем картер коробки передач и отворачиваем болты крепления вилки первой и второй передачи, после чего немного их приподняв, снимаем вилки.

Аналогичным образом отворачиваем болты крепления и снимаем шток и вилку третьей и четвертой передач.

• Снимаем шток пятой передачи, провернув его немного в сторону, чтобы головка штока вышла из рычага.
• Снимите стопорное кольцо.

Снимаем вилку и шестерню заднего хода.

• Взявшись обеими руками за первичный и вторичный валы, аккуратно снимаем их.
• Далее снимаем главную шестерню вместе с дифференциалом.

Снимаем механизм переключения передач, отвернув три болта его крепления.

• Теперь нам необходимо выпрессовать подшипник вторичного вала из своего посадочного гнезда. Для его снятия можно использовать подходящую лапку или оправку. Так же снимите сальник.
• В картере сцепления будет расположен магнит, который необходимо вынуть.
• Снимите корпус привода спидометра см. Замена корпуса привода спидометра ваз 2109.
• Снимите шарнир тяги привода переключения передач и сам шток см. Снятие и замена шарнира тяги переключения передач.

На этом основной процесс разборки коробки переключения передач ваз 2109 завершен. Промойте все детали, произведите замену вышедших из строя элементов и сборку выполните в обратной последовательности.

Рассмотрим характерные отказы и неисправности Lada Kalina и способы их устранения

Немного истории. Автомобиль Lada Kalina является бюджетным автомобилем В-класса. Массовое производство данного автомобиля на заводе АвтоВАЗ началось в 2004 г.

В сентябре 2012г. было представлено второе поколение Lada Kalina в автосалоне г.Москвы. В состав второго поколения вошли универсал и хетчбек. Седан был выпущен как модель Lada Granta. В марте 2013 г. Lada Granta появилась модификация с кузовом лифтбек.

Модификации:

• Lada 117 – универсал (Combi),1117
• Lada 118 – седан;
• Lada 119 – хетчбек;
• Lada 119 Kalina Sport – хетчбек, спортивная версия.
• Lada 118 Granta – седан, с кузовом лифтбек.

Двигатели:

• 4л, 16 клапанов, модель 11194 объем 1.4 л., мощность 98 л. с., крутящий момент 120 Нм/3000
• 1,6 л модель 21114, 8 клапанов, модель 21114, мощность 89л. с. крутящий момент 127 Нм/4200-4800;
• 6 л модель 21126, 8 клапанов, объем 1.6 л., мощность 87л. с., крутящий момент 145 Нм/4000 (Lada118 Granta).

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

• Сначала снимаем брызговик, затем защиту картера (если она имеется)
• Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
• Срываем гайки приводов и колес
• Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
• Нужно непременно отключить (снять) клеммы аккумулятора
• Далее снимаем трос сцепления
• И отключаем трос спидометра
• Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

• Откручиваем центральные гайки обоих приводов и снимаем их
• Далее снимаем стартер

Откручиваем крепящие болты стартера

Отключаем массовый провод
Снимаем разъем с датчика включения заднего хода
От коробки откручиваем снизу защитный кожух маховика
Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач
Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку
Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками
Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины
Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом
На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

• Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
• Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

• Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
• Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
• Затягиваем четыре точки крепления
• Затем устанавливаем опоры (подушки) КПП
• Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
• Устанавливаем и подключаем стартер и датчик включения задней скорости
• Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
• Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
• Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
• Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
• Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

голос

Рейтинг статьи

Видео «Снятие КПП»

В этом видео показан поэтапный процесс снятия коробки передач.

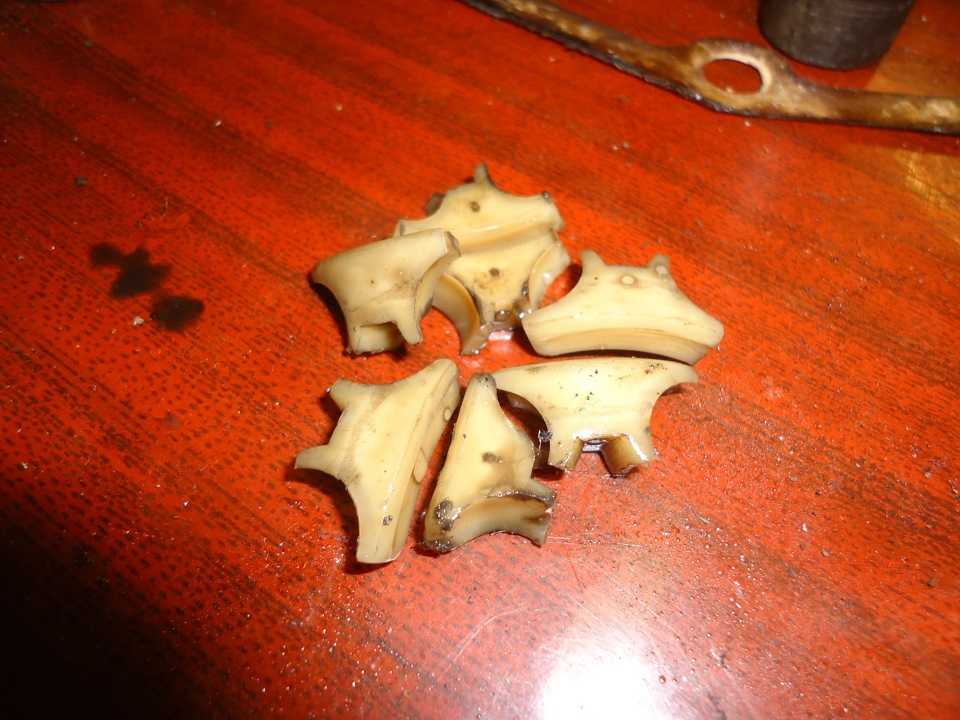

Большинство владельцев 2108-21099 знают о проблеме со включением, а иногда и выбиванием 2-ой передачи. И я оказался не исключение)))Так как стоимость работ на СТО меня не особо устроила, я решил сам перебрать кпп.Как потом выяснилось, ничего в этом сложного нет. Без проблем с мурзилкой можно смело лезть в кпп!))Изучив очень много статей в интернете, изучив все тонкости, и я принялся за работу в тот момент, пока машина красилась (естественно красился только голый кузов), а всё остальное было в гараже и требовало немного ремонта.Отвёз коробку на автомойку. Мне её там хорошенько вымыли.На след день разбирал коробку, раскладывал по листочкам каждую детальку и подписывал очередной номер снятия))))Ох как это было нудноПервая проблема возникла с гайками на валах, которые смог открутить только мой отец.Вторая проблемка получилась с болтами, крепящие металлическую пластину, которая держит подшипники первичного и вторичного валов, под крестовую отвертку.Ну ни как они не хотели откручиваться, что аж сломал 2е свои любимые большие отвертки, пока не приобрел ударную отвертку))))Ударная стала новой любимицей, отвертка СУПЕР)))Открутив пластину обнаружил развалившийся пластмассовый сепаратор подшипника вторичного вала(((

И естественно шариковые подшипники были заменены на подшипники с металлическим сепараторомА роликовые просто новыми

С горем пополам выковыриваем круглогубцами стопорные кольца подшипников и снимаем картер…Обнаружил лопнувшую пружинку в механизме переключения передач, которая уменьшает люфт рычага и помогает выключать передачу.

Пробежался по всем автомагазинам и поиски увенчались неудачей((((И конечно все как один предлагали купить механизм в сборе за 1700 р, усердно утверждая что у меня нету выбора, что всё ровно придется купить его.Специально за пружинкой я даже мотался на наше производство ГОК, в попытке найти что нибудь похожее, но увы…Но на зло всем продавцам магазинов я естественно нашел помощь в GOOGLE(всегда к нему обращаюсь) и нашел интересную идею поставить пружинку с пробки радиатора ВАЗ Классика.Очень удачно подошла для экспиремента старая пробка с 6ки отца)))Ну и конечно она подошла как родная.

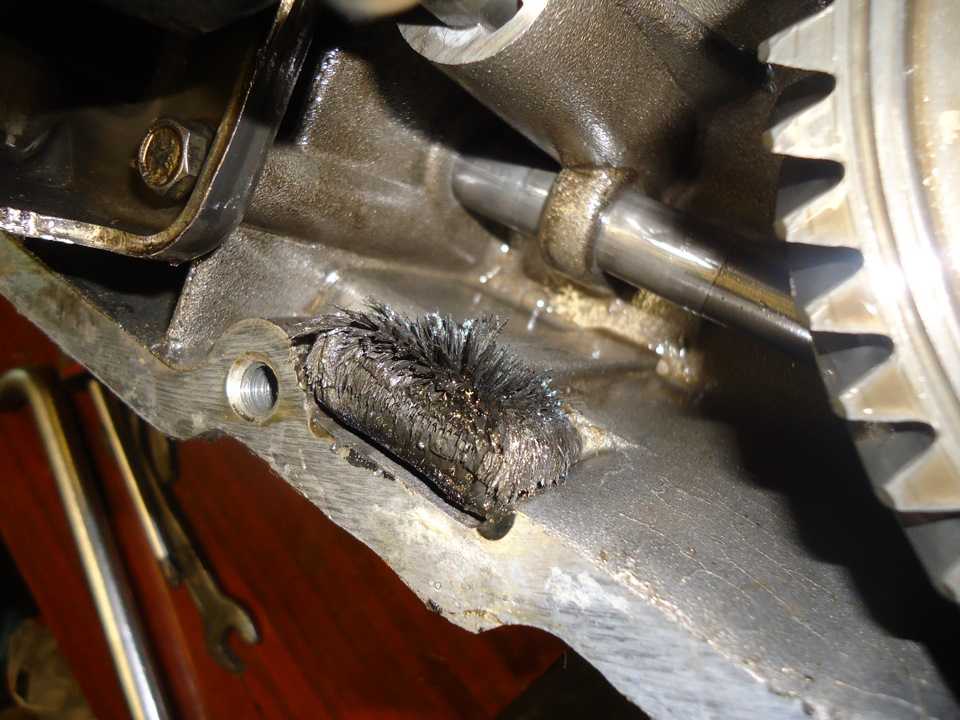

Улавливающий стружку магнит на дне картера напоминал маленького ёжика)))

После тряпочки с саляркой он стал просто квадратом(((А так хотел оставить его как домашнего любимца)))))

Механизм снят, валы достал.Вся внутренность была вычищена и вымыта соляркой и стало внутри как у новой кпп)))

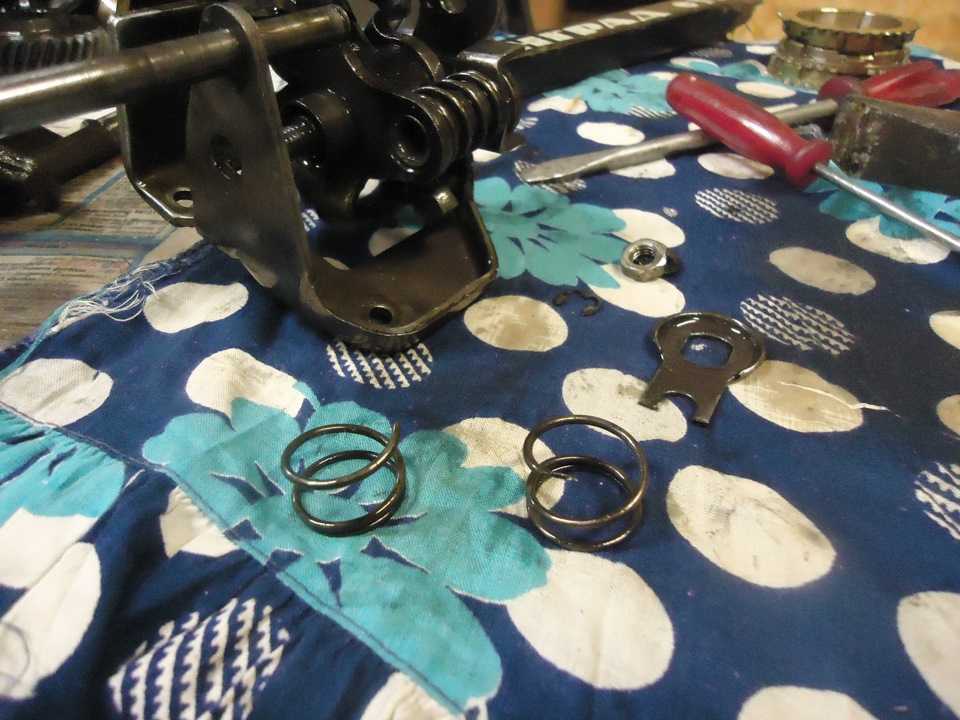

На вторичном валу поменял все 5 синхронизаторов, и где то прочитал что чем больше зазор между шестерней передачи и синхронизатором, тем легче синхру остановить шестерню для включения последней…По скольку муфты и шестерни не имели выработки, то менять их я не стал.Всё аккуратно и с мурзилкой собираем всё обратно как было.Ну и куда же без косяков?А такие нашлись когда пытался вставить вилку переключения в муфту 1ой и 2ой передач…После целого дня и ночи размышлений с книгой вспоминая, что собрал не так и только проснувшись утром меня осенило что муфта насажена на вал не той стороной.Разобрав и собрав снова вал особо аккуратно, поставил вилку…Иииии…прям как бальзам на душу, всё встало на место)))НАДПИСЬ В КОНЦЕ ИНСТРУКИИИ ПО КНИГЕ ЗАВЕЛА МЕНЯ В ТУПИК!»ЛИШНИХ ДЕЛАЛЕЙ ОСТАТЬСЯ НЕ ДОЛЖНО!Осмотрев всё вокруг на столе я обнаружил того самого, бывшего ёжиком, магнит…(((пришлось еще раз разобрать, что бы он вырос и снова стал маленьким ёжиком лет так через 10)))Вдвоём с другом Денисом, мы разполовинили и собрали коробку обратно за 15 минут)))

А вот куда ставится прокладка фиксатор, я так и не нашел((()))Ну и полностью собрав коробку я обнаружил что забыл поменять сальник первичного вала который подтекал(((((((((((((((НЕГАТИВНу и конечно же не без помощи моего друга и брата кое как выковыряли этот сальник

Снятие коробки может потребоваться при возникновении разных ситуаций. Чаще всего демонтаж КПП требуется при замене сальников, диска сцепления, корзины, выжимного ролика, ремонте самой коробки либо других деталей автомобиля, к которым осложнён доступ. Так как снять коробку на ВАЗ-2109 задача непростая, то к ней необходимо подготовиться заранее.

Замена коробки достаточно редкая процедура, которую очень сложно выполнить в одиночку. Для снятия детали потребуется помощь второго человека, а также различный инструмент. От того, как именно снять коробку на ВАЗ-2109, зависит объём дальнейших работ. Неаккуратный демонтаж привести к дополнительным поломкам элементов внутри КПП и полному выходу детали из строя.

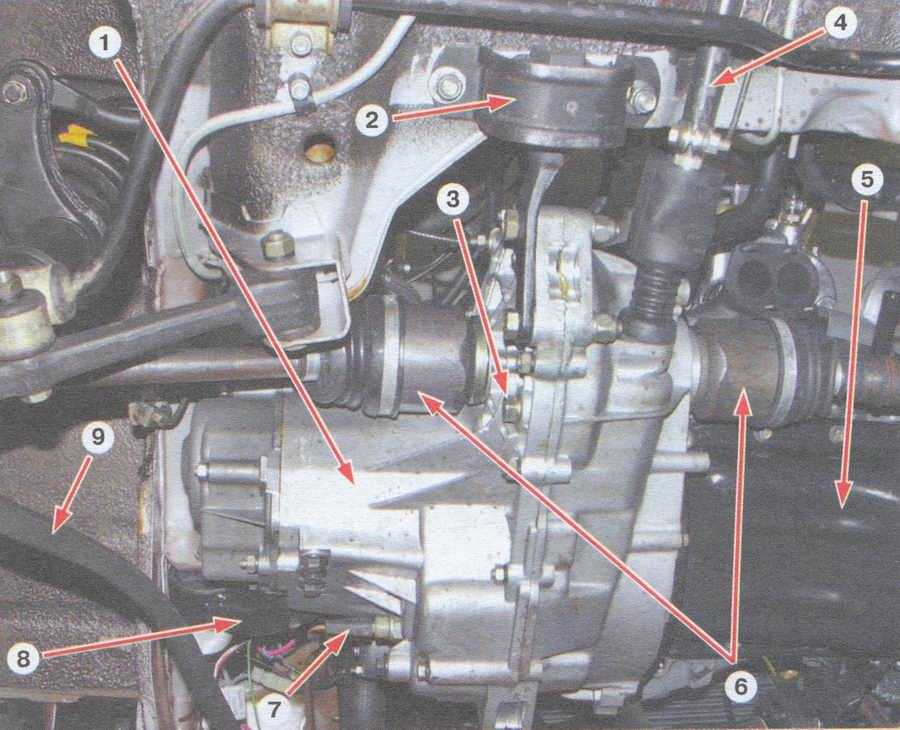

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТСнимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕБрус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫПеред установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего. 1. Моменты затяжки резьбовых соединений см. в приложении 1.

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу): 1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач; 5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

• набор ключей;
• монтировка;
• для слива масла емкость объемом около 5 литров.

Выполнять процедуру рекомендуется с помощником.

Этапы

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

1. Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
2. Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
3. Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
4. Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.

Отсоединение тросика сцепления

• Следующий этап — отсоединение от стартера колодки , подводящей питающие провода.
• Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
• Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки.

  Снятие стартера Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.

• Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
• Затем отсоединяется датчик заднего хода.

  Отключаем разъем света заднего хода

• Открутив крепежную гайку, отсоединяют трос от привода спидометра.
• Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
• Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
• Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
• Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
• Затем отсоединяются рулевые наконечники от поворотных кулачков.
• На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
• Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
• Далее откручиваются крепежные болты и снимается щиток.

  Снимаем щиток После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.

• На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
• Далее с помощью прочной веревки или проволоки подвешивается двигатель.

  Подвешиваем двигатель Теперь нужно открутить гайки, удерживающие заднюю опору агрегата.

  Откручиваем крепеж левой опоры

• Отвернув гайку, следует вынуть болт левой опоры двигателя.
• Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
• Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия КПП на ВАЗ 2109 своими руками завершен. Далее можно продолжать ремонтные работы.

Как снять коробку передач ВАЗ-2108 и ВАЗ-2109

Когда-нибудь настанет время, и придётся извлечь коробку
передач на модели ВАЗ-2109 и 2108

Важно выполнить такую работу правильно

Перед работой по снятию коробки передач нужно отсоединить
массовый кабель от аккумулятора и вылить всё масло из коробки передач. Лучше
проводить это снятие вместе с помощником.

Порядок извлечения коробки передач (КП):

 1.         Снятие
защиты картера. Для этого отворачиваются болты её крепления.

2.         Отсоединение
массового кабеля от картера сцепления.

3.         Ослабление
гаек  троса на приводе сцепления.

4.         Отсоединение
наконечника троса сцепления, который соединяется с  рычагом.

5.         Отсоединение
провода от тягового реле стартера (ТРС).

6.         Отсоединение
контактного провода от ТРС.

7.         Извлечение
стартера. Для этого отворачиваются три крепёжные гайки.

8.         Отсоединение
тяги привода переключения передач.

9.         Отцепление
троса привода спидометра.

10.       Отсоединение
провода света заднего хода.

11.       Ослабление
гайки растяжки.

12.       Отворачивание
гайки растяжки и разведение обеих растяжек в стороны.

13.       Извлечение
шплинта гайки шарового шарнира (ШШ).

14.       Отворачивание
гайки ШШ.

15.       Выпрессовка
пальца ШШ

16.       Отсоединение
ШШ от поворотного кулака. Для этого отворачиваются два болта.

17.       Извлечение хвостовика
одного внутреннего ШРУСа из КП и его отведение.

18.       Вставка
заглушки вместо ШРУСа. Отсоединение другого
ШРУСа.

19.       Отсоединение
щитка картера сцепления. Для этого следует отвернуть  болты (три штуки).

20.       Ослабление
крепёжных элементов, соединяюших картер сцепления и блок.

21.       Расположение
на крыльях около стоек деревянных брусков, на которые затем нужно положить
брус, чтобы подвешивать двигатель.

  22.       Подцепление
двигателя к брусу. Осуществляется с помощью болта с крюком, верёвки или
проволоки.

23.       Отворачивание
гаек заднего крепления двигателя к кузову.

24.       Отворачивание
гайки и извлечение болта левого крепления двигателя.

25.       Отсоединение
и снятие левого крепления двигателя к КП.

26.       Полное
отворачивание болтов и гаек с противоположной стороны коробки передач.

В процессе снятия КП её нужно сначала отвести от двигателя
в горизонтальном положении

Это позволит осторожно извлечь первичный вал из
сцепления

Соблюдайте осторожность, старайтесь не повредить элементы
пружины сцепления

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

• слейте масло из КПП;
• сорвите гайки с колес и приводов;
• снимите тросики сцепления и еще – спидометра;
• отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
• демонтируйте продольную стяжку;
• выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
• отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

Его либо вывешивают, оперевшись на лонжерон (а точнее, на его стаканы) или подпирают снизу домкратом.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления

Дабы не повредить последнюю, необходимо действовать очень осторожно

Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.

Перед процессом обратной сборки следует:

• убедиться, что все элементы, затронутые процессом демонтажа исправны;
• проверить у сцепления центровку;
• обновить смазку на шлицах фланцев подшипника выжимного и первичного вала.

При установке КПП на автомобиль используется следующая схема:

• силовой агрегат приспускается на домкрате либо растяжке с уклоном в 15 градусов;
• саму коробку поднимают и вставляют до упора (не пытайтесь стянуть мотор и КПП болтами пока она плотно не усядется на определенное ей место);
• затянуть все четыре крепящих КПП к двигателю элемента;
• установить под нее «подушки» (опоры);
• прицепить тросик сцепления и отрегулировать его натяжение (ее педаль в норме располагается на сантиметр выше тормоза);
• вернуть на место ранее снятый стартер вместе с датчиком задней скорости;
• установить защитный корпус маховика;
• прикрутить тросик спидометра и провод массы;
• произвести подключение механизма переключающего передачи – его рычаг выставляется по меткам, сделанным при демонтаже;
• собрать привода, установить шаровые опоры, стяжки;
• поставить машину на колеса затянуть на них болты;
• закрутить гайки приводов;
• залить свежее масло.

Что в итоге

Как видно, даже с учетом некоторых сложностей, снять коробку автомат или механическую КПП в условиях гаража вполне возможно. Главное, иметь в наличии все необходимые инструменты, а также учитывать конструктивные особенности того или иного автомобиля.

Обратите внимание, приведенная выше информация не является подробным руководством и носит ознакомительный характер, однако будет полезна опытным автолюбителям и начинающим автовладельцам, которые намерены обслуживать ТС самостоятельно. Для этих целей используется мануал, другая техническая литература, также можно на профильных автофорумах или отдельно проконсультироваться с опытными специалистами

Для этих целей используется мануал, другая техническая литература, также можно на профильных автофорумах или отдельно проконсультироваться с опытными специалистами.

Как заменить трансмиссионное масло в коробке передач: замена масла в МКПП и АКПП. Когда менять масло в коробке на автомате и механике. Полезные советы.

Как заменить автоматическую коробку передач АКПП на механическую МКПП, а также замена механики на автомат: нюансы. Полезные советы и рекомендации.

Что такое кулиса коробки переключения передач: устройство кулисы КПП, признаки неисправностей. Регулировка кулисы переключения передач. Рекомендации.

Как подобрать масло для механической коробки передач. Замена масла в КПП «механика», периодичность и особенности замены трансмиссионных масел в МКПП.

Нужна ли замена трансмиссионного масла в механической коробке переключения передач, почему масло МКПП лучше менять и когда выполнять такую замену.

Как заменить масло в АКПП: доступные способы замены ATF в коробке автомат, плюсы и минусы каждого способа. Как лучше менять трансмиссионное масло в АКПП.
