Коробка передач ваз «ока» 1111 1988-2008

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

  • набор ключей;
  • монтировка;
  • для слива масла емкость объемом около 5 литров.

Этапы

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

  1. Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
  2. Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
  3. Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
  4. Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.
  5. Следующий этап — отсоединение от стартера колодки, подводящей питающие провода.
  6. Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
  7. Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки. Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.
  8. Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
  9. Затем отсоединяется датчик заднего хода.
  10. Открутив крепежную гайку, отсоединяют трос от привода спидометра.
  11. Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
  12. Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
  13. Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
  14. Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
  15. Затем отсоединяются рулевые наконечники от поворотных кулачков.
  16. На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
  17. Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
  18. Далее откручиваются крепежные болты и снимается щиток. После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.
  19. На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
  20. Далее с помощью прочной веревки или проволоки подвешивается двигатель. Подвешиваем двигатель Откручиваем крепеж левой опоры
  21. Отвернув гайку, следует вынуть болт левой опоры двигателя.
  22. Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
  23. Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия своими руками завершен. Далее можно продолжать ремонтные работы.

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для . В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

  • Не включается сцепление;
  • Педаль не возвращается в обратное положение;
  • наблюдается буксировка;
  • ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.
Снимаем коробку передач и переходим к замене элементов сцепления.
Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

  • Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
  • Срываем и скручиваем гайки крепления приводных валов в ступице;
  • Передок авто вывешиваем, снимаем передние колеса;
  • Отсоединяем клемму АКБ;
  • От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

  • Снимаем стартер;
  • Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
  • Откручиваем тяги привода (реактивную, рычага привода);
  • Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);

  • Демонтируем поперечину;
  • Вытаскиваем концевики валов привода из ступицы;
  • Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
  • Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
  • Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
  • Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;

  • Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
  • Снимаем с КПП опорный кронштейн мотора;
  • Выкручиваем все крепежи коробки к двигателю;
  • Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;

Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.

Извлечение вместе с двигателем

Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.

Общий алгоритм действий такой:

  • Сливаем тех. жидкости;
  • Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
  • Отсоединяем от рулевого механизма колонку;
  • Скручиваем крепежи опор амортизационных стоек;
  • Под двигатель снизу укладываем «подушку» (деревянный поддон);
  • Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
  • Поднимаем передок авто и отталкиваем его назад;

После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.

Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.

Статья в тему — Устройство двигателя ОКА

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Система уравновешивания же предотвращает появление повышенных вибраций, которые обязательно возникают при таких особенностях конструкции и работы силовой установки.

Если силовой агрегат исчерпал свой ресурс, то есть износ цилиндропоршневой группы достиг критических значений, или произошла серьезная поломка КШМ, производится переборка мотора. При этом, все работы можно выполнить только на снятой установке.

Далее рассмотрим, как правильно своими руками извлечь силовую установку из подкапотного пространства этого авто, не прибегая к услугам СТО.

Процедура снятия КПП на ВАЗ 2110

Для начала, следует точно определиться с тем, действительно ли вы хотите провести снятие КПП ВАЗ 2110 без помощи опытного специалиста. Данные работы являются достаточно сложными, так что без должных знаний, умений и оборудования нам не обойтись.

Если же вы все-таки решились приступить к делу самостоятельно, то следует позвать на помощь друга – для некоторых действий одной пары рук будет недостаточно, да и работать будет веселее. Из инструментов нам понадобятся, прежде всего, ключи и отвертки.

Кроме того, стоит прочитать инструкцию о том, как поменять коробку на ВАЗ 2110. Не поленитесь это сделать, ведь сам процесс достаточно сложный, так что можно повредить устройство в ходе проведения демонтажных работ.

Для начала загоняем авто на яму. Если вы хотите узнать, как снять коробку на ВАЗ 2110 без ямы, то тут все происходит точно так же, вот только работать будет сложнее. Ведь выпрямившись в полный рост, все движения делать легче и удобнее. Далее устанавливаем подпорки под колеса. Убедившись, что машина обездвижена, начинаем снятие коробки передач ВАЗ 2110.

Поломки коробки передач

Когда требуется проведение ремонта КПП? Хозяин транспортного средства должен обязательно проверить коробку, если проявляются следующие признаки:

  • затрудненное переключение передач,
  • самопроизвольная активизация передач,
  • шумы со стороны коробки,
  • отмечается утечка масла.

В ряде случаев поломки КПП на автомобиле могут быть вызваны механическим путем. В частности, поломаться картер сцепления может, если во время поездки машина столкнулась с внешним препятствием, например, с бордюром. Также, проблема с картером сцепления может быть следствием износа вторичного вала. Передвижение будет осложняться, если картер будет иметь трещины.

Необходимо осуществление ремонта рычага переключения передач, если он стал перемещаться с затруднениями. В данном случае может помочь установка новой шаровой опоры или пружины, а также сферической шайбы. Если рычаг изношен, стоит его заменить.

Осуществить ремонт своими руками – это реальная задача.

Основные поломки и их симптомы

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

  • Пробой или повреждение корпуса;
  • Повреждений или износа шестеренок, синхронизаторов;
  • Износа подшипников;
  • Изгиба вилок механизма управления;

Неисправности КПП проявляются достаточно отчетливо в виде:

  • Повышенной шумности работы;
  • Появления скрежетов, хрустов и иных сторонних звуков;
  • Невозможности включения какой-либо передачи;
  • Самопроизвольного выключения передачи;

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).

Основные поломки

Простая конструкция сцепления на «Ока» и небольшое количество составных элементов обеспечивает узлу надежность, но срок службы его зависит от условий эксплуатации автомобиля. При аккуратной работе со сцеплением, узел способен прослужить длительный срок.

Неисправностей, которые могут возникнуть со сцеплением на «Ока» не так уж и много:

  • Износ или разрушение фрикционных накладок;
  • Повреждение демпферов, ступицы ведомого диска;
  • Разрушение отжимной пружины;
  • Износ выжимного подшипника;
  • Порыв, «распушивание» троса;

Есть и другие виды неисправностей, но встречаются они очень редко.

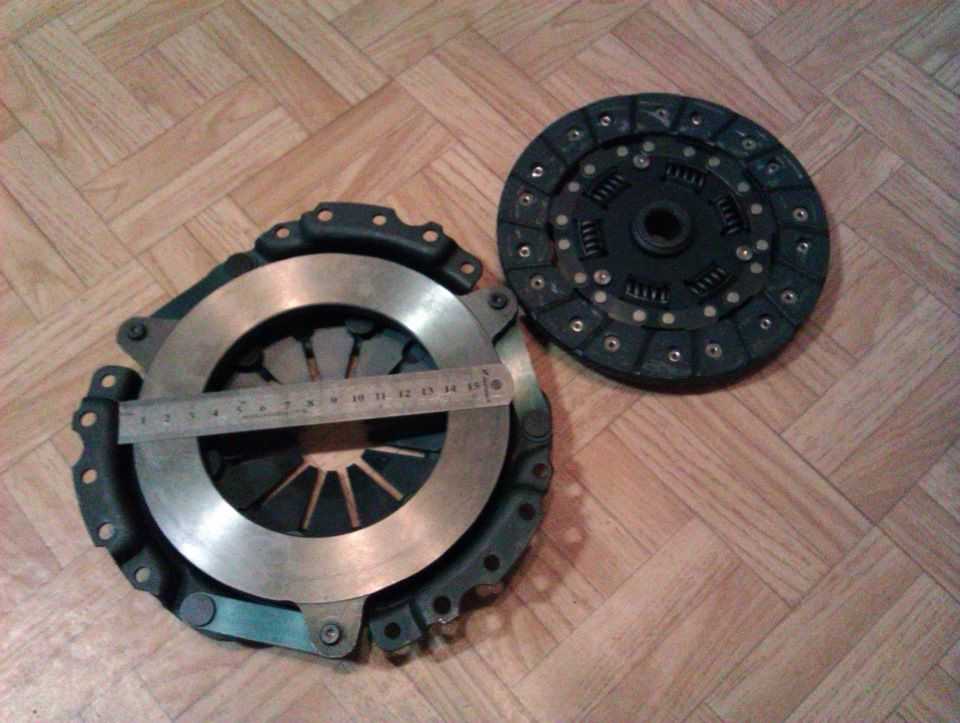

Ведомый диск

Наиболее частой причиной необходимости проведения ремонта сцепления является критический износ фрикционных накладок ведомого диска. Сопровождается такая поломка возникновением сторонних звуков при использовании сцепления (особенно при начале движения), рывков, «пробуксовки». Теоретически для восстановления работоспособности сцепления достаточно заменить на диске фрикционы, но эта операция сейчас уже является нецелесообразной, поэтому изношенная деталь просто заменяется на новую.

К иным поломкам ведомого диска относятся повреждения демпферов (нужны для сглаживания рывков во время начала передачи вращения), что приводит к возникновению подергиваний авто при старте с места. Также со временем могут износиться шлицы на ступице диска, с помощью которой он «садится» на вал. Встречаются эти неисправности сравнительно редко, устранение же их выполняется путем замены ведомого диска.

Пружина, подшипник

Диафрагменная отжимная пружина – элемент, входящий в конструкцию корзины. Изготовлена она из пружинистой стали и ломается редко. Но если «лепестки» ее лопнули, нарушается работа сцепления – при выжиме пружины ведущий диск отводиться с перекосом, что сопровождается неравномерным износом фрикционов, «ведением» сцепления. Заменить поврежденную пружину невозможно и ремонт сцепления в этом случае заключается в замене корзины.

Выжимной подшипник – узел не высоконагруженный, поэтому способен прослужить достаточно долго. Но со временем и он изнашивается, что сопровождается появлением характерного «шелеста» при выжиме педали сцепления. Эта деталь не ремонтропригодна и при выходе из строя просто заменяется.

Привод

К неисправностям тросового привода относятся его порыв и «распушивание» (рвутся только несколько его нитей). При первой неисправности водитель полностью теряет управление над сцеплением – педаль сцепления провалилась и разъединить мотор с КПП не удастся.

Иногда возникает такая ситуация, когда рвутся только несколько нитей троса. Сопровождается эта проблема затрудненным ходом педали сцепления, ее подклиниванием, поскольку концы оборванных нитей цепляются за оплетку троса. Решаются все неисправности привода путем замены троса.

Поломки привода, ремонт кулисы

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач. Демонтаж троса сцепленияВытаскиваем трос из кронштейна

Отключаем колодку от датчика скорости. Датчик скорости на посадочном месте.
Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров . Запомните какой .
Старое масло сливается из КПП.
Потребуется ёмкость не менее 5 литров

Затем выкручиваем болт который фиксирует , а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля.
Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода.
Вывёртываем два болта, которые фиксируют реактивную тягу. Сорванные болты убираем в сторону.
Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи. Ослабленный рычаг отводим согласно схеме.
Дальше необходимо (шарнир равных угловых скоростей — прим.)

При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке. Почти готово

Шрус уже на приводе.
Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо . Откручиваем крепления и выводим с кулака шаровую опору

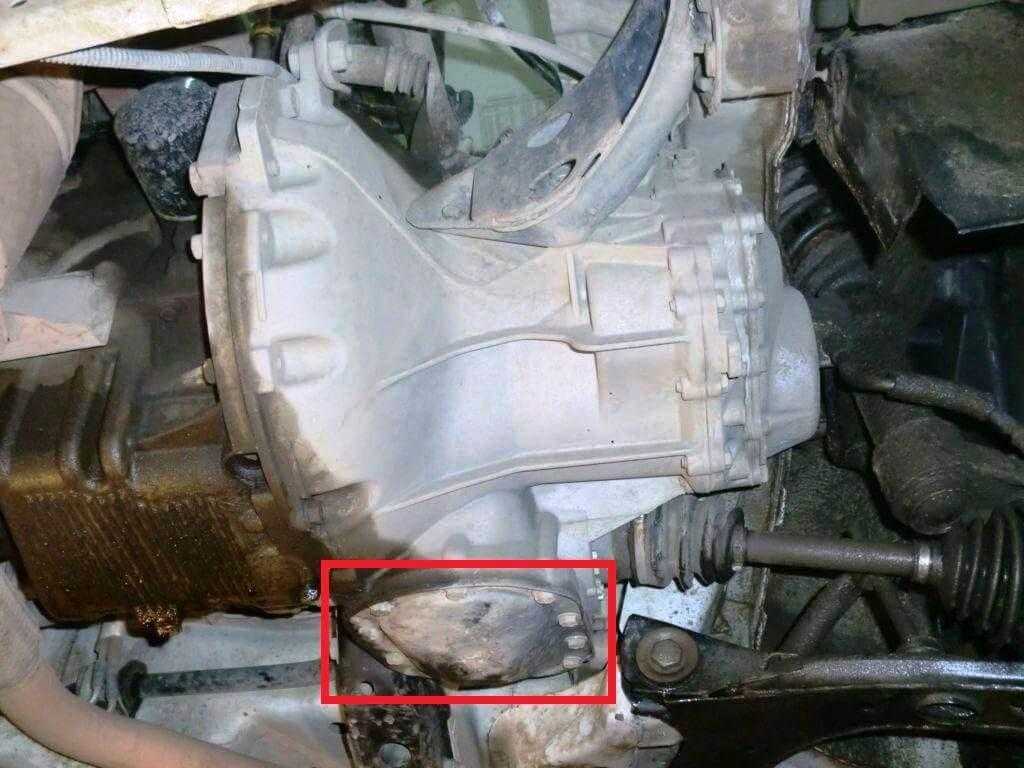

Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач. Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления.
Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить.
Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП. Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.
Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство.
Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат.
Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью.
Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре. Демонтаж задней подушки
О том, как легко снять все подушки двигателя, .
При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания.
Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров.
Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления. Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

  1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
  2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
  3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
  4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
  5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Снятие коробки на оке

Устанавливают автомобиль на подъемник или осмотровую канаву. Поднимают капот двигателя и фиксируют его в этом положении. Действуя изнутри отсека двигателя выполняют следующие операции:

  • отсоединяют провода от аккумуляторной батареи, от тягового реле стартера и провод «массы» от картера коробки передач;
  • отсоединяют трос от вилки выключения сцепления и задней крышки коробки передач (см. разд. «Сцепление» );
  • отвертывают два верхних болта крепления картера сцепления к блоку двигателя (один из них крепит верхнюю часть стартера), отсоединяют трос привода спидометра от шестерни привода, вынимают указатель уровня масла из гнезда крышки коробки передач.

Действуя снизу автомобиля выполняют следующие операции:

  • сливают масло из коробки 2 (рис. 80) передач, отсоединяют провода от выключателя 3 света заднего хода, ослабляют хомут 12 и отсоединяют тягу 13 от шарнира штока выбора передач;
  • отвертывают гайку крепления реактивной тяги 14 к коробке передач и-отсоединяют реактивную тягу, тяги 13 и 14 подвешивают к кузову;
  • отсоединяют шаровые шарниры 8 рычагов подвески от поворотных кулаков, рычаги 10 подвески и растяжки 11 от подрамника 1, отсоединяют рулевые тяги от поворотных рычагов;
  • используя съемник 67.7801.9524 или резко ударив по корпусу внутреннего шарнира молотком через выколотку, выбивают шарниры из полу-осевых шестерен и отводят валы 9 приводов колес в сторону. В случае затруднения в разъединении привода колес с полуосевой шестерней снимают коробку передач в сборе с приводом колес и на верстаке, используя тот же съемник, выпрессовывают шарнир из полуосевой шестерни;
  • отвертывают нижний болт крепления стартера и снимают его;
  • отвертывают боковые болты крепления картера сцепления к блоку двигателя, используя специальный ключ для заднего правого болта;
  • отсоединяют кронштейн 4 подвески силового агрегата от кронштейна 6 продольной трубы 5 подрамника;
  • отсоединяют левую продольную трубу 6 (рис. 81) подрамника от кузова, от поперечины подрамника и опоры 4 рулевого механизма п снимают ее;
  • поддерживая коробку передач за рым при помощи тали или другим способом, смещают коробку передач в сборе с картером сцепления от двигателя, чтобы разъединить первичный вал коробки передач и ведомый диск сцепления;
  • снимают коробку передач. При этом нельзя опирать первичный пал на лепестки нажимной пружины, чтобы не повредить их.

Рис. 80. Крепление коробки передач на автомобиле:

1 — подрамник; 2 — коробка передач; 3 — выключатель света заднего хода; 4 — кронштейн подвески силового агрегата; 5 — левая продольная труба подрамника; 6 — кронштейн подрамника для крепления силового агрегата; 7 — стойка подвески; 8 — шаровой шарнир рычага подвески: 9 — вал привода колеса; 10 — рычаг подвески; 11 — растяжка рычага подвески; 12 — хомут; 13 — тяга привода управления коробкой передач; 14 — реактивная тяга.

Рис. 81. Подрамник:

1 — головка крепления подрамника к кузову; 2 — кронштейн крепления силового агрегата; 3 — кронштейн крепления рычага подвески; 4 — опора рулевого механизма; 5 -кронштейн крепления растяжки рычага подвески, 6 — отъемная труба подрамника; 7 — кронштейн крепления штанги стабилизатора.

Коробку передач снимают для ремонта или замены, а также для получения доступа к сцеплению, маховику и заднему сальнику коленчатого вала.

Вам потребуются: ключи «на 10», «на 13», «на 17» и «на 19», упор под коробку передач.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Если коробку передач необходимо снять без дальнейшей разборки, масло из нее можно не сливать.

Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.

Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).

Читайте в этой статье

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
