колеса и шины автомобиля. их устройство и маркировка

Как определить, что колесо спускает по вине золотника

По окончании нагнетания воздуха клапан золотника автоматически закрывается, препятствуя выходу воздуха наружу. Если он износился или имеет производственный брак, воздух не удерживается в покрышке и из-за неплотного прилегания клапана к входному отверстию, постепенно «травит». Убедиться в этом можно, слегка смазав устье золотника мыльным раствором. Если причина утечки воздуха в ниппеле, вы увидите это по появляющимся на поверхности пузырькам. Однако не спешите сразу менять его – проверьте сначала, хорошо ли закручен колпачок. Бывает, что его просто недокрутили, в этом случае достаточно более плотно затянуть крышку специальным ключом.

Как самостоятельно произвести замену

Если в машине спустило колесо, автовладелец обычно едет в шиномонтажку. Там быстро определяют причину и профессионально устраняют её. Но бывает, что это случилось в дороге, или же в гараже после долгой стоянки автомобиля, и ехать на спущенном колесе в мастерскую не хочется, чтобы не портить шину. В таком случае, золотник автомобильный можно поменять самостоятельно, ведь всё необходимое обычно есть в багажнике каждого авто, не говоря уже о гараже.

Это самые простые инструменты:

  • монтировочный ломик;
  • домкрат;
  • пассатижи;
  • ключ балонный.

Машина поддомкрачивается, чтобы было удобно снять колесо. Балонным ключом отворачиваются гайки или болты, снятое колесо укладывается на пол или верстак. Прежде, чем открутить золотник, с вентиля снимается колпачок. Он же послужит и ключом для выкручивания ниппеля.

После снятия колпачка нужно отвёрткой нажать на клапан золотника, чтобы стравить оставшийся в покрышке воздух. Сделать это можно и с помощью манометра. Затем колесо необходимо аккуратно разбортировать, стараясь не повредить монтировкой ни резину, ни диск. Чтобы вытащить из отверстия повреждённый вентиль, следует воспользоваться плоскогубцами.

Новый золотник на колесо автомобиля перед установкой нужно обработать смазкой WD-40. В диск его вставляют изнутри, подтягивая плоскогубцами вверх. Остаётся столь же бережно одеть на диск покрышку и, накачав её до нужного давления, поставить колесо на машину.

Нельзя сказать, что такая работа проста — заниматься ею самостоятельно, да ещё и в дороге, водителя может заставить только отсутствие запаски. В условиях гаража перебортовать колесо проще, но у неопытного человека это займёт немало времени.

Очень важная часть ниппеля или вентиля – колпачок. Именно он фиксирует воздушный клапан в нужном положении и закрывает канал от попадания грязи. Как уже было отмечено, крышка, закрывающая золотник для колеса автомобиля может использоваться в качестве спецключа для выкручивания золотника, если тот очень сильно завинчен и насос не может продавить клапан.

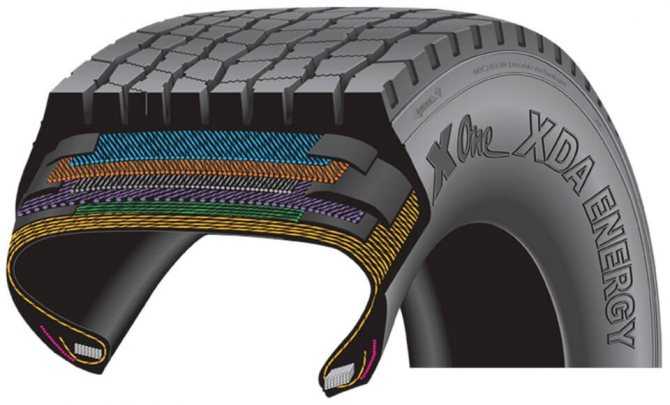

Корд

Корд представляет собой несущую конструкцию автошины. Его внешний вид напоминает металлическую ткань, сплетенную из проволоки. Главная функция корда заключается в уменьшении давления на внутреннюю поверхность шины. Это происходит методом сжатия воздуха и давления с внешней стороны покрышки.

Корды могут иметь радиальное и диагональное расположение. Радиальные нити расположены прямолинейно по отношению к бортам. Таким образом, они позволяют стабилизировать качение и улучшать сцепление с дорожным покрытием.

Диагональные корды соединяются межу собой и боковины соответственно также перекрещиваются друг с другом. Стоит отметить тот факт, что диагональные нити более подвержены к износу.

Поэтому на колесе в результате повреждений может появиться вздутость в форме «шишки». Это может привести к тому, что колесо лопнет в момент передвижения на автомобиле.

Также вулканизаторщики не рекомендуют использовать колеса, у которых корд имеет расслоения, трещины и разрывы. Категорически запрещается использовать на одной оси шины с радиальными и диагональными рисунками протектора.

Теперь каждый автолюбитель будет знать конструкцию и составные части колеса. Запомните! От качества резины и рисунка протектора зависит безопасность в момент передвижения!

Виды конструкций шины

Одним из важных факторов выбора является наличие камеры или ее отсутствие. Технически камерная и бескамерная резина различаются достаточно сильно.

  • Камерные шины имеют резиновую камеру, которая наполняется воздухом. Такие покрышки немного более простые, это классическая пневматическая шина. Но, есть недостаток, при проколе колесо спускает практически мгновенно.
  • Бескамерная покрышка имеет специальное бортовое кольцо, обеспечивающие герметичность. Также для них требуются специальные диски, подходящие для такой эксплуатации.

Сейчас больше распространены бескамерные шины. Они проще и дешевле в обслуживании, надежность их значительно выше.

Еще разделяют покрышки по конструкции корда. Тут выделяются диагональные и радиальные шины.

  • Диагональная конструкция подразумевает расположение нитей корда под углом к меридиану шины. Обычно угол наклона примерно 50°-55°. Есть еще один нюанс, каждый следующий слой корда, по отношению к предыдущему находится под углом в 100°. Такое размещение корда позволяет добиться высокой прочности в сочетании с высокой эластичностью. Так как нити постоянно смещаются друг относительно друга, это приводит к высокому выделению теплоты. Количество слоев корда всегда четное.
  • Радиальные шины имеют нити расположенные в соответствии с радиусом. Каждая нить располагается от одного борта до другого. Диагональное размещение корда только у брекера. Так как нити не сильно растягиваются, их защищает брекер, они выделяют меньше теплоты, а также служат дольше. Низкий нагрев позволяет делать низкопрофильные покрышки. Такое устройство также позволяет сделать автомобиль более устойчивым на дороге. Основным недостатком является жесткое качение.

Маркируется радиальная резина буквой «R», она находится в индексе типоразмера на боковине. Если этой маркировки нет, перед вами диагональная шина. Но, сейчас практически не производятся диагональные покрышки для легковых автомобилей, так как по эксплуатационным характеристикам они уступают радиальным.

Сколько стоит переставить колеса?

Хорошая новость — это недорого. Эти небольшие вложения возвращаются к вам в виде длительного срока службы шин, а также устойчивой безопасности и производительности автомобиля. В долгосрочной перспективе стоимость периодического чередования шин составит только часть суммы, которую вам придётся потратить на покупку новых шин из-за их преждевременного износа. Шиномонтажные мастерские также нередко предлагают услуги по перестановке шин со скидкой для постоянных клиентов или время от времени предлагают сделать это бесплатно. Так что сначала обратитесь в шиномонтаж, который установил ваши шины — в некоторых случаях ваши затраты на чередование шин могут оказаться нулевыми.

Полезный совет: не забывайте подписывать колеса с номерами и сохранять данные о ротации шин и чеки. Если вам когда-нибудь понадобится поменять шины по гарантии, наличие этих записей повысит ваши шансы на успех.

Как разбортировать бескамерные шины своими руками

Все перечисленные выше операции подойдут и для снятия бескамерной шины. Однако есть один нюанс, о котором следует помнить: очень часто края таких шин буквально привариваются к ободу, так что оторвать их, не повредив, бывает тяжело.

И ударные методы разбортировки в случае с бескамерными шинами использовать опасно

Чтобы осторожно отделить край шины от обода, целесообразно использовать обыкновенный домкрат, который либо привязывается к колесу с помощью ремня, либо помещается под какую-нибудь опору (если менять шину пришлось в дороге, то опорой может послужить бампер автомобиля)

Важные моменты и условия правильной разбортировки

Существует ряд некоторых нюансов, соблюдение которых поможет правильной разбортировке в домашних условиях. Вот они.

  1. Готовясь к разбортировке колёс с помощью монтажных лопаток, нужно помнить, что это трудоёмкая задача и для работы с монтажками нужна большая физическая сила. Чтобы работать лопаткой было легче, имеет смысл увеличить её длину, надев на неё обрезок металлической трубы, к примеру. Плечо рычага, таким образом, будет длиннее, а усилий будет потрачено меньше.
  2. Перед началом работы следует осмотреть кромки монтажных лопаток. Они не должны быть слишком острыми. В случае необходимости их следует затупить с помощью напильника.
  3. Никогда не следует использовать в шиномонтажных работах отвёртку, даже если её жало кажется тупым: риск повредить камеру в этом случае повышается многократно.
  4. Нельзя начинать снимать шину с места, расположенного рядом с золотником. Если начать оттуда, то его можно просто оторвать от камеры. Начинать вставлять монтажки надо на противоположной от золотника стороне.
  5. Если шина меняется только на одном колесе, покрышка должна быть того же типа, что и остальные. Если это летняя резина — все покрышки должны быть летними. Если зимняя — все должны быть зимними. Также следует помнить и о размере покрышки. Он должен совпадать с шинами на остальных колёсах.
  6. Заниматься шиномонтажными работами нужно на твёрдой ровной поверхности. Ни в коем случае нельзя допускать попадания внутрь монтируемой покрышки песка, мелких камней или грязи. При движении автомобиля всё это будет работать как абразивный материал и приведёт к очень быстрому износу камеры (даже если она была новой).

Как видно из статьи, заменить шину на автомобиле своими руками может даже начинающий автолюбитель

Главное — соблюдать осторожность и не прилагать слишком больших усилий, отделяя покрышку от диска. Потому что даже незначительное повреждение покрышки во время этой операции существенно сокращает срок её службы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Многие водители разбортируют колесо только самостоятельно, не доверяя это никому и все потому, что случается ситуация, когда шина «приваривается» и торопливый мастер (или просто неумелый) может просто совершенно испортить вам резину. Поэтому лучше всего научиться разбортировать колесо своими руками – тогда вы будете на 100% уверены в аккуратности разбортировки.

Диск

Колесный диск состоит из двух элементов – самого диска и обода. Выпускается четыре вида автомобильных дисков – стальные сварные (штампованные), цельнолитые (легкосплавные, кованные), комбинированные и композитные. В первом виде диск и обод – два разных элемента, соединенных между собой при помощи сварки. В литых дисках его составляющие – единая неразъемная конструкция.

Третий тип – это так называемые комбинированные или разборные диски, бывают двух- или трехсоставными. Являются лучшими дисками по всем характеристикам, поскольку центральная секция обычно выполняется литой и соответственно можно получить любой дизайн, а обод выполняется методом штамповки. Четвертый и самый редкий тип – композитные, стоимость их просто запредельная из-за сложной технологии производства и поэтому увидеть их можно только на спорткарах.

Диск – элемент обеспечивающий крепление колеса. Для этого в нем по центру проделано посадочное отверстие, по окружности которого расположены крепежные отверстия. Количество крепежных отверстий на легковых авто варьируется от 3 до 5, на грузовых же их обычно 6-8. Фиксация диска на ступице осуществляется либо болтами, либо шпильками с гайками.


Конструкция литого диска

Обод предназначен для установки шины. Он обладает сложным поперечным профилем, которое необходимо для правильной и надежной посадки ската. Если рассматривать обод в профиль, то он имеет ступенчатую форму.

Центр обода представлен в виде утопленной площадки, к которой примыкается диск. С обоих сторон от центра сделаны ступеньки, которые сформированы кольцевым выступом (хампом), полкой и бортом.

Хамп предназначен для фиксации шины в ободе и предотвращает ее уход к центру обода. Полка выступает в качестве посадочной площадки для борта ската. Борт обода удерживает шину на полке и не дает ей «слезть».

Отметим, что это самый распространенный тип диска. Но на грузовых авто и спецтехнике можно встретить иные виды дисков авто – с фиксирующим кольцом, разборные (диск состоит из двух половин, стягивающихся болтовым соединением).

Конструктивные особенности и отличия

Автомобильные колеса различают по принадлежности к тому или иному автомобилю, по типу применяемых шин, по конструкции и технологии изготовления. По технологии изготовления такие колеса могут быть стальными сварными (из прокатанного обода и штампованного диска), литыми и коваными.

Технология изготовления литых колес включает заливку расплавленного металла (обычно это алюминиевый или магниевый сплав) в форму, его остывание, последующее обтачивание посадочных поверхностей и сверление отверстий в полученной отливке. К числу недостатков литых колес относятся чрезмерно толстые стенки, возможность наличия скрытых пор и раковин, недостаточную прочность (при ударе они деформируются и даже раскалываются) и невозможность восстановления.

Основы аэродинамики автомобиля. Что влияет на аэродинамику авто?

При ковке (или объемной штамповке) из заготовки выковывают так называемую поковку, которая затем обрабатывается на токарном станке. Такая технология сложна и дорога, однако кованые диски прочнее и легче. Например, 13-дюймовое кованое колесо весит 4,9 кг против 6,0 кг у литого, а толщина стенок составляет только 3,0 мм против 5,5 мм у литого. При этом кованый диск лучше «переносит» удары. Поэтому для российских дорог кованые диски предпочтительнее, несмотря на их дороговизну.

Главное преимущество легкосплавных колес перед обычными стальными — в меньшей массе. Снижение массы колеса в сборе с шиной ведет к уменьшению неподрессоренных инерционных масс и улучшению условий работы подвески, так как колесо быстрее «повинуется» возвращенному действию пружины, амортизатора и быстрее восстанавливает потерянный контакт с дорогой. Это улучшает комфортабельность езды и делает более безопасным движение на большой скорости.

Устройство автомобильного колеса. Не такое простое, как кажется

Формально эта деталь является частью ходовой, и в первую очередь на него возложена задача связать сложный организм машины с дорогой.

По сути, оно является конечной точкой процесса, зарождающегося в двигателе – процесса преобразования энергии топлива во вращение.

В дополнение к этому, наш сегодняшний герой отыгрывает не последнюю роль в безопасности автомобиля, надёжно сцепляясь с покрытием дороги, обеспечивая управляемость машины и её устойчивость.

Одним словом, груз ответственности на нём лежит довольно серьёзный.

Каким образом колесо надёжно выполняет все эти функции? Для этого инженеры придумали особую конструкцию автомобильного колеса, которая состоит из таких частей:

  • диск;
  • обод;
  • шина (покрышка).

Первый элемент из этой тройки служит для соединения колеса с осью. На современных автомобилях делается это при помощи болтовых соединений, причём их количество для гражданских легковых машин может варьироваться от 4 до 6.

Обод в свою очередь выполняет роль посредника между диском и шиной, которая является крайне важным элементом для колеса и связующим звеном между всем автомобилем и дорогой.

Конечно же, с развитием автомобильной промышленности все эти части совершенствовались и преобразовывались, поэтому нам предстоит познакомиться с их разновидностями, устройством и, как следствие, существующими видами колёс.

Способы регулировки геометрии колес

Регулировка развал-схождения давно перестала быть проблемой для автолюбителей. Почти на каждом СТО установлено оборудование, выполняющее требуемый объем работ по настройке геометрии колес.

Современные стенды, на которых выполняются работы, бывают нескольких видов:

  1. Лазерные;
  2. Компьютерные;
  3. Оптические.

Оборудование обеспечивает быструю и точную настройку геометрии колес с выдачей результатов автолюбителю на руки (что было до ремонта, и как стало после). При этом общее время настройки занимает не большее нескольких минут.

Главное — найти СТО, где работают опытные специалисты, умеющие обращаться со специализированным оборудованием.

Часто владельцы автосервисов закупают технику для установки развал-схождения, а грамотных мастеров для его обслуживания нет.

Многие автолюбители настраивают геометрию колес своими руками.

Здесь может применяться один из методов:

  • С помощью лазерного указателя;
  • С применением телескопической линейки.

Наиболее распространенный вариант — с помощью телескопической линейки и отвеса.

Также для выполнения работ необходима обычная линейка, мел и набор гаечных ключей.

Сначала регулируется развал колес, а после — схождение.

Все операции производятся в условиях гаража, что экономит деньги и нервы. Недостаток — высокая погрешность измерений — 1 мм в одну и другую сторону.

Больше по этой теме читайте тут https://autotopik.ru/remont/513-razval-shozhdenie-koles-svoimi-rukami.html.

На автомобилях ВАЗ 2101, 2103 данные работы выполняются так.

Как заменить золотник

Самостоятельная замена золотника, проводимая на бескамерном колесе автомобиля, особых сложностей вызывать не должна.

Чтобы своими руками поменять на колесе автомобиля вышедший из строя золотник, можно выполнить такие действия:

  • приобрести новую подходящую для вашего колеса деталь;
  • приподнять колесо с помощью домкрата;
  • частично или полностью стравить с него воздух;
  • колпачком или специальным ключом выкрутить из ниппеля золотник;
  • максимально быстро вставить новый элемент;
  • плотно закрутить;
  • подкачать колесо компрессором.

Теперь проверьте, удалось ли прекратить выход воздуха из покрышки. Если при нанесении слюны на деталь пузырьки не появляются, проблема решена.

Замена ниппеля с разборкой колеса

Несколько иначе обстоят дела с тем, как заменить на автомобильном колесе повреждённый сосок.

Сам клапанный вентиль, то есть золотник, поменять на колесе машины довольно легко, если действовать быстро и аккуратно. Но другое дело, когда своими руками требуется сменить полностью ниппель с его внутренним наполнением.

Есть два варианта, как это сделать. Одна замена соска предусматривает ремонт, не снимая сами колёса с машины. То есть разбортовка здесь не потребуется. Либо же выполняется стандартная работа с демонтажным этапом.

Начать стоит с того, что понадобится для проведения таких мероприятий. Рассмотрим вариант с разбортовкой. Здесь вряд ли удастся обойтись без:

  • домкрата;
  • монтировки;
  • плоскогубцев;
  • пассатижей;
  • баллончика для подкачки или компрессора;
  • отвёртки;
  • манометра.

Перед тем как поменять сосок (ниппель), потребуется провести ряд подготовительных работ.

Это не самый быстрый способ, зато эффективный и наиболее распространённый. Если у вас бескамерный тип шин, последовательность работ будет такой:

  • поднимите авто с помощью домкрата;
  • открутите гайки колеса и снимите покрышку;
  • с ниппеля снимается колпачок и выжимается клапан золотника, чтобы стравить воздух;
  • проводится разбортовка с помощью монтировки;
  • вытаскивается старый изношенный ниппель;
  • берётся новый сосок, смазывается средством типа WD40, и вставляется на место старого;
  • установка осуществляется изнутри колёсного диска;
  • ниппель при необходимости подтягивается плоскогубцами вверх;
  • выполняется обратная сборка.

При этом многих справедливо интересует, как можно быстро и качественно заменить сосок, но не разбирая при этом колесо. Актуальный вариант для бескамерных покрышек.

Замена без разборки

Не обязательно нужна разбортовка колеса. Заменить ниппель, не снимая колеса, если требуется замена соска, можно путём использования специального набора.

Некоторые покупают и постоянно возят с собой готовые заводские наборы. Другие делают их аналоги своими руками. Этот набор состоит из 3 элементов:

  • крючка для извлечения ниппеля;
  • ключа для накручивания нового элемента;
  • пластиковой конусообразной трубки, через которую вставляется на место новый ниппель.

Процедура использования комплекта достаточно простая.

Предварительно рекомендуется снять колесо со ступицы и стравить воздух. Так будет намного проще и удобнее выполнять ремонтные работы.

Здесь необходимо:

  • вставить крючок в отверстие, через которое выходит ниппель из колеса автомобиля;
  • провернуть крючок и зацепиться за сосок по центру с внутренней стороны, затем с усилием потянуть на себя;
  • вытащить старый изношенный ниппель;
  • накрутить новый сосок на ключ из комплекта;
  • с внешней стороны смазать ниппель WD40 или каким-то неразбавленным моющим средством;
  • в отверстие для ниппеля на колесе вставить трубку, также обработав её внутри смазкой;
  • вставить в трубку ниппель, накрученный на отвертку;
  • вдавить в колесо новую деталь;
  • убедиться, что она встала плотно;
  • немного потянуть сосок на себя, используя пассатижи или плоскогубцы;
  • вкрутить золотник, если он предварительно выкручивался из корпуса ниппеля;
  • установить колесо, подкачать его, проверить состояние покрышки.

Некоторые автомобилисты отмечают, что у них не всегда получается заменить ниппель на бескамерной покрышке, используя такие комплекты. Это зависит от нескольких факторов, в числе которых навыки автомобилиста, качество используемого набора для быстрой замены и соответствие самого колеса подобным приспособлениям.

А вот установить отдельно новый золотник можно как на камерных, так и на бескамерных колёсах. Он просто выкручивается, и на его место устанавливается новый.

Советы и рекомендации

Надежная работа автомобиля — залог уверенности за рулем и максимальной безопасности даже при движении на больших скоростях.

Срок службы покрышки, в среднем, составляет порядка 50 тысяч километров. Как правило, этого пробега достаточно, чтобы осуществился полный износ протектора и его стирание. По приезде в шиномонтаж, владельцу может быть предложена услуга по восстановлению протектора, однако от нее все же стоит отказаться.

Чтобы определить, каков срок до замены резины на новую, стоит обратить внимание на его протектор. Зачем же стоит смотреть именно на него? Как правило, протектор состоит из системы индикаторов, которые явно дадут знать владельцу о остаточной высоте объемного рисунка

Так, если протектор в средней части стерся до индикатора наибольшей толщины, срок до замены составляет порядка 5 тысяч километров.

Итак, зачем стоит избегать услуг по восстановлению структуры протектора? Строение покрышки таково, что при первом стирании протектора нарушается сама структура, и восстановить ее уже невозможно. Если все же придется прибегнуть к услуге восстановления протектора, то срок службы восстановленной резины окажется крайне малым, и в итоге потраченные деньги окажутся выброшенными на ветер.

Еще одна немаловажная часть обслуживания колеса автомобиля — это грамотное обслуживание колесного диска. От качества этой части колеса зависит безопасность вождения, поскольку наличие повреждений и трещин вполне может привести к потере управления на высокой скорости.

Для стального диска алгоритм обслуживания достаточно прост. Необходимо внимательно осмотреть всю конструкцию с обеих сторон и определить, имеют ли место значительные сколы краски, ржавчина или иные признаки того, что деталь имеет значительный износ.

Чтобы этого избежать, производят регулярную проверку и балансировку колесных дисков автомобиля при помощи балансировочных весов. Для этого применяется специальное оборудование, которое с высокой точностью может выдавать информацию о том, какие дефекты имеет деталь. Если в качестве краски появляются сомнения, лучшим решением будет немедленное ее восстановление.

Это действительно важно, поскольку металл, подверженный эрозии, станет разрушаться достаточно быстро. В конечном счете, подобный процесс приведет к разрушению структуры самого диска, и на высоких скоростях он может попросту треснуть

Для литого диска важно отсутствие трещин, которые нередко появляются при проезде ухабов и попадании в ямы. При обнаружении подобного дефекта, следует незамедлительно заменить деталь на новую, во избежание риска аварии и потери управления

Что собой представляет автоматическая подкачка шин?

Система автоматической подкачки шин даёт возможность в режиме реального времени изменять уровень давления воздуха. Первоначально она создавалась с целью эффективности работы резины на различных поверхностях.

Даёт возможность поддерживать оптимальный уровень давления в шине даже в случае нарушения целостности.

3.Пневматический блок управления.

Получает сигналы от основного блока управления. Обеспечивает контроль клапана и передаёт показания о давлении воздуха в шинах на основной блок управления в режиме реального времени.

5.Датчики скорости.

Система в автоматическом режиме регулирует давление в зависимости от скорости движения.

Первые наработки в области автоматических систем накачки воздуха в шины успешно существуют и опробованы. Компания Goodyear представила шины Air Maintenance System, где компактный насос и все необходимые элементы системы установлены непосредственно внутри колеса.
