Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

В системах питания современных инжекторных ДВС используется электрический бензонасос. В зависимости от места установки, разделяют погружные (установлены в баке) и проточные ТН (врезаются в магистраль топливоподачи).

Основные компоненты электрического бензонасоса:

  • двусоставной корпус;
  • электродвигатель постоянного тока;
  • насосная секция.

По своему устройству секция может быть роторного, лопастного, шестеренчатого или турбинного типа. Последний вариант, из-за простоты конструкции, заслужил наибольшее распространение. Вращение крыльчатки, закрепленной на валу электродвигателя, создает зоны высокого и низкого давления, благодаря чему происходит забор и нагнетание топлива из бака в трубопроводы.

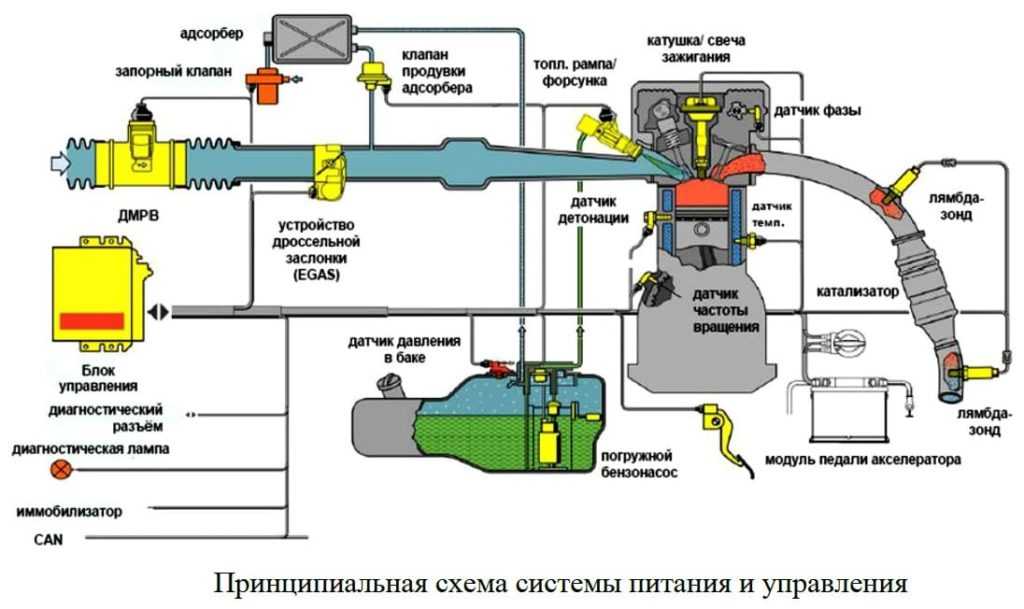

Схема питания двигателя

Помимо погружного бензонасоса, расположенный в баке топливный модуль включает в себя:

  • датчик указателя уровня топлива поплавкового типа;
  • датчик критического уровня бензина;
  • фильтр грубой очистки;
  • встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;
  • входные и выходные топливные магистрали;
  • электрические разъемы.

Симптомы изношенного электродвигателя топливного насоса:

  • неуверенный запуск двигателя;
  • провалы при резком нажатии на педаль акселератора;
  • недостаточная мощность на высоких оборотах;
  • мотор периодически глохнет и некоторое время отказывается запускаться. Нередко в таких случаях вернуть бензонасос к жизни помогают несколько ударов по баку.

Причина описанных симптомов в изношенных щетках, коллекторе электродвигателя. Щетки при большом износе плохо прижимаются к ламелям коллектора, из-за чего в цепи падает сила тока, что приводит к снижению производительности топливного насоса.

Износ узлов электродвигателя – самая частая причина, из-за которой бензонасос плохо качает бензин.

Если питание к разъему приходит, но топливо от насоса не поступает, причина может быть в оплавлении пластикового корпуса вследствие перегрева или в критическом износе щеток/коллектора. В таком случае при включении зажигания вы не услышите характерного жужжания со стороны топливного модуля. Иногда ситуация, при которой бензонасос качает, а бензин не идет, возникает из-за плохой фиксации гофры, идущей от насоса к выходным штуцерам топливной секции. Из-за создаваемого насосом давления гофра соскакивает со штуцера.

Если бензонасос работает, но не качает достаточное количество бензина, в первую очередь обратите внимание на фильтры грубой и тонкой очистки. Засоренные фильтры можно определить по тому, что гудит бензонасос громче обычного

Учтите, что работа под нагрузкой уменьшает срок службы ТН.  Причина недостаточного давления может быть и в неисправном регулятора давления топлива, который сбрасывает в обратку слишком большой объем топлива.

Поломка топливного насоса вследствие износа элементов насосной секции встречается лишь в случае некачественных комплектующих. Вы скорее замените бензонасос из-за стертых щеток, чем столкнетесь с механическим износом узлов насосной секции.

ВАЗ 21213 | Поиск неисправностей топливного насоса

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

Рис. 188. Конструкция топливного насоса: 1 — подводящая магистраль; 2 — редукционный клапан; 3 — корпус фильтра; 4 — топливный насос с электроприводом; 5 — обратный клапан; 6 — подающая магистраль

— если насос работает, но по топливопроводу топливо не поступает, значит забит топливный фильтр или сам топливопровода (рис. 188).. automn.ru

Проверка бензонасоса Лада Приора

На Лада Приора реле бензонасоса и его предохранитель находятся в дополнительном монтажном блоке возле левой ноги переднего пассажира. Предохранитель имеет маркировку F3 (15А), а реле K2.

Первым делом проверяем предохранитель бензонасоса, и в случае необходимости заменяем его на аналогичный новый. Проверка проводки и самого бензонасоса выполняем таким же способом, как и на автомобилях Лада Калина и Лада Гранта (см. выше).

Напомним, не забывайте регулярно менять топливный фильтр.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Реле бензонасоса калина: где находится

Реле бензонасоса Калина служит важным элементом для обеспечения стабильной работы автомобиля. Двигатель внутреннего сгорания является основным агрегатом для передвижения автомобильного транспорта. В условиях наступления электромобилей доля машин с ДВС сокращается, но подавляющее большинство и на ближайшие десятилетия обеспечено автомобилями на углеводородном сырье. Для стабильной работы пламенного мотора любого автомобиля, в том числе и Лада Калина, необходима стабильная подача достаточного количества топлива.

Основным элементом топливной системы на Калине является бензонасос. Топливный бак на Лада Калина находится в задней части кузова, соответственно, доставка бензина по подающим трубкам к разбрызгивателям форсунок должна быть постоянной и нагнетаться принудительно. Другими элементами топливной системы автомобиля, кроме бака и бензонасоса, являются фильтр тонкой очистки и трубки подачи топлива.

Возможные причины отказа системы подачи топлива

Бензонасос на Калине является электрическим. Применение этой конструкции и принципа работы оправдано рядом преимуществ. Это простота и надежность, соответствие требуемым характеристикам по объемам подачи топлива и высокий уровень безопасности, обеспеченный отключением системы при прекращении работы двигателя. С другой стороны, для качественной работы необходим отличный бензин и обеспечение охлаждения бензонасоса, также процесс сопровождается повышенным уровнем шума.

  1. Как правило, плохое качество бензина и загрязнение фильтров приводят к некорректной работе бензонасоса либо выходу его из строя.
  2. Если при повороте ключа зажигания нет реакции со стороны двигателя, проблема может быть связана с поломкой бензонасоса.
  3. Так как питание главного агрегата топливной системы обеспечивается током, для поиска неисправности необходимо проконтролировать электрическую цепь, идущую к бензонасосу.

Замена реле бензонасоса

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.

Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.

При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.

Убедившись в целостности и работоспособности электрической сети, произведя необходимые замены деталей, бензонасос Калина должен заработать вновь. Если топливная система так и не работает, значит хозяину автомобиля предстоит более глубокое знакомство с составными частями системы снабжения топливом Калины.

Устранение неисправности бензонасоса Калина

В случае корректной работы электрики, объектом пристального изучения остается топливный насос. Замена бензонасоса в сборе — это крайняя, и вовсе не обязательная, мера.

Электрическая схема подключения бензонасоса

Если топливный насос не включается при нормальной работе электрической сети, то снимите устройство, чтобы проверить бензонасос. Для проверки работоспособности бензонасоса необходимо снимать крышку, которая находится в задней части салона автомобиля, и доставать сам агрегат.

Если насос не качает или качает с перебоями, возможно необходима замена сетки бензонасоса Калина. Снимаем крышку, отсоединяем шланги и провода, с помощью отверток отжимаем стопорное кольцо и получаем доступ к насосу. Само устройство находится в бензобаке и забирает бензин непосредственно из емкости.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

  1. Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

  1. Стартер. Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля

Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера

Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

  • неисправная проводка;
  • стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

Если показания тестера меньше – ищем проблему в проводке. Визуально осматриваем провода на предмет обломов, обрывов, потертостей. Защищаем контакты наждачной бумагой, проверяем соответствующие предохранители. В случае обнаружения проблемы в проводке, устраняем ее, в противном случае дорога вашей ласточке на СТО.

  1. Электронный блок управления. В Ладе Калина довольно часто проблема может скрываться в электронном блоке управления (ЭБУ), или, как его еще называют – «мозги». Как устройство, ЭБУ – довольно надежная и безотказная деталь, но до того момента, пока в нее не залезут лишний раз руки. После неудачного вмешательства мастера в это устройство довольно часто в «мозгах» заливает электронную плату. К примеру, по причине того, что после установки сигнализации или чего-либо другого, при протяжке проводов в салон автомобиля, мастера забывают поставить на место заглушки в ЭБУ или неплотно их закрывают. После этого, например, в корпус ЭБУ попадает антифриз из отопительной системы, так как ЭБУ расположен под радиатором.

В случае выхода из строя электронного блока управления, заниматься его ремонтом – пустая трата времени и денег. В большинстве случаев при поломке ЭБУ все что можно сделать – это заменить его на исправный и переместить в другое, защищенное от жидкостей и воды, место.

Устраняем неисправности насоса

Теперь перейдем к рассмотрению ситуации, когда причина кроется непосредственно в самом топливном насосе. Замена узла – это кардинальная мера, без которой можно обойтись практически в подавляющем большинстве случаев.

Схема

  1. Для проверки насоса LADA Kalina потребуется выполнить его демонтаж.
  2. Доступ к месту расположения устройства обеспечивается через заднюю часть салона. Для этого потребуется снять подушку заднего посадочного ряда.
  3. Модуль насоса закрыт специальной крышкой, при съеме которой потребуется демонтировать фиксирующий крепеж.
  4. При включении зажигания насос может не качать совсем или подавать топливо с перебоями. Если это присутствует, то устройству требуется профилактическая процедура или замена.
  5. Дальнейший демонтажный процесс предусматривает снятие крышки и отсоединение патрубков.
  6. Теперь можно открутить стопорящее кольцо, после чего нужно аккуратно вынимать насос из полости топливного бака.
  7. Демонтированный узел внимательно осматриваем на предмет засорения присутствующего в его модуле фильтра, который выполнен в виде сетки. Если она не сильно засорена, то можно промыть, а когда присутствуют разрывы и высокая степень загрязнения, тогда требуется безальтернативная замена.

Такой вид регламентных работ не освещен эксплуатационным руководством Лада Калина. Несмотря на это, к замене сетки на насосе следует прибегать спустя каждые 50 тыс. км пройденного пути. Такой опыт имеет право на жизнь в связи с недостаточным качеством отечественного топлива.

Определить необходимость замены фильтрующего компонента насоса совсем несложно. Как отмечалось, это выполняется посредством визуального осмотра. Обычно в сетке присутствует грязно-бурая смесь, в которую включены металлические частицы и прочий мусор. Дно стакана насосной сборки часто бывает усеяно твердыми частицами разной природы.

Касаемо ранее указанной возможности промывки сетки многие специалисты отрицательно относятся к данной практике. По сравнению с трудозатратами на демонтаж насоса, стоимость самой сетки совсем ничтожна – порядка 100 руб. Рациональней и правильней, на наш взгляд, будет ее заменить, главное знать, где находится она.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  • неисправность регулятора давления топлива в рампе;
  • поломку бензонасоса или заметное снижение его производительности по причине износа;
  • сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

  • выход из строя предохранителя бензонасоса;
  • поломка реле бензонасоса;
  • проблемы с «массой» бензонасоса;
  • неисправность электромоторчика бензонасоса;
  • окисление или залом контактов и клемм бензонасоса;
  • неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Электромоторчик бензонасоса

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

Как проверить работоспособность насоса?

Если двигатель абсолютно «мертв», действуйте по такому алгоритму:

  1. Включите зажигание, не запуская стартер. Исправный электробензонасос должен отозваться тихим, но отчетливым жужжанием, доносящимся со стороны заднего ряда сидений. Если звука не последовало, переходите к следующему пункту.
  2. Пользуясь инструкцией по эксплуатации авто, отыщите номер предохранителя, защищающего цепь питания насоса. Попробуйте его заменить, в случае неудачи прозвоните проводку и почистите контакты от окислов.
  3. Если предыдущие манипуляции не дали результата, нужно измерить давление горючего в топливной рампе.

Измерение давления также практикуется при выявлении симптомов недостаточного объема топлива, подаваемого в цилиндры силового агрегата.

Чтобы произвести замеры и сопоставить признаки поломки с бензонасосом или другим элементом, нужно сбросить первоначальное давление топлива в системе, как бы мало оно ни оказалось.

Если давление оказалось ниже нормы переходите к выяснению причин согласно рекомендациям:

  1. Отмечаются скачки давления в диапазоне 0,2…0,3 Бар на холостом ходу – ищите проблему в фильтрах. Наверняка засорилась сетка грубой очистки либо вторичный элемент.
  2. Передавите пассатижами шланг обратной магистрали, выходящий из РДТ. Напор бензина должен возрасти до 5 Бар, с новым насосом – до 6 Бар. Если показания составляют 4 Бар и ниже, причину следует искать в регуляторе или самом перекачивающем агрегате.
  3. Лучший способ выявить неисправность бензонасоса – исключить остальные детали системы и снять замер прямо на выходном штуцере. Если манометр покажет 5 Бар, агрегат исправен и нужно менять РДТ, который сбрасывает в бак половину горючего.

Для измерения давления на выходе электробензонасоса потребуется снять заднее сиденье, демонтировать технологический лючок и подключить манометр к подающему штуцеру агрегата. Здесь могут понадобиться переходники в виде пластиковых фиксаторов или трубок с резьбой.

Прежде чем менять регулятор давления, убедитесь в нормальной пропускной способности бензопроводов и фильтров. Вследствие заправки некачественным топливом даже проходное сечение трубок 8–10 мм может засориться. Тогда манометр на рампе и насосе покажет разные значения, причем РДТ будет исправно сливать излишки горючего в бак.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Не заводится Калина, стартер крутит

Возможная неисправность Диагностика Способы устранения
Топливный бак пустой На указателе уровня топлива стрелка на нуле. Залить бензин
Аккумулятор разряжен Напряжение на клеммах аккумулятора при выключенных потребителях менее 12В. При попытке завести автомобиль из-под капота раздается треск. Зарядить аккумулятор или заменить на новый
Окисление клемм аккумулятора или клемм проводов, не плотная их посадка При попытке запустить двигатель напряжение в бортовой сети падает на много больше, чем на выводах аккумуляторной батареи. При этом под капотом может раздаваться треск. Зачистить контакты, смазать их техническим вазелином и подтянуть клеммы
Ненадежное соединение электрических цепей систем управления и питания двигателя Проверить соединения разъемов, надежность контактов в колодках. Устранить неисправность в соединениях проводов
Повышенное сопротивление вращения коленвала (задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов, застыло моторное масло, генератор заклинило, заклинило насос охлаждающей жидкости) Коленвал проворачивается медленно. Если пуск двигателя выполняется в сильный мороз, а накануне двигатель работал исправно, то скорее всего моторное масло застыло. Если при пуске двигателя слышны посторонние шумы, проверьте свободное вращение шкивов помпы и генератора. Используйте рекомендуемое моторное масло. Отремонтируйте двигатель. Заменить помпу и генератор.
Неисправность в системе зажигания Проверить наличие искры. Проверить цепи и приборы системы зажигания. Неисправные элементы системы заменить.
Высоковольтные провода подсоединены в неправильном порядке, либо провод отсоединился Осмотреть. Подключить провода в правильном порядке
Оборван ремень привода ГРМ или срезаны зубья ремня Открыть переднюю крышку привода ГРМ и проверить. Заменить ремень ГРМ
Нарушены фазы газораспределения Проверить метки на шкивах коленвала и распредвала. Установить правильное расположение валов
Неисправность ЭБУ (мозги), его цепей, датчика положения коленвала или температуры охлаждающей жидкости Проверить поступление +12В на ЭБУ, цепь датчиков, отсутствие повреждения самих датчиков. Заменить ЭБУ, датчики.
Неисправен регулятор холостого хода или его цепи Проверить регулятор холостого хода. При запуске двигателя слегка нажмите на педаль газа. Если двигатель заводится и глохнет при отпускании педали газа, значит датчик неисправен. Заменить датчик
Перегорел предохранитель или неисправно главное реле системы управления Проверить предохранитель и реле. Устранить причину перегорания предохранителя. Заменить предохранитель и реле
Перегорел предохранитель, реле топливного насоса. Неисправна цепь, реле или насос. При включении зажигания нет звука работы насоса. Проверить предохранитель. Подать напряжение на насос от АКБ. Зачистить контакты, заменить неисправные цепи, заменить предохранитель, насос и реле.
Топливный фильтр загрязнен, замерзла вода в топливной магистрали, топливопровод поврежден Проверить давление в топливной рампе и состояние топливопроводов. Заменить фильтр, продуть или заменить топливопроводы.
В топливной рампе недостаточное давление Проверить давление в топливной рампе, сетчатый фильтр насоса и состояние топливопроводов. Очистить фильтр. Заменить насос, регулятор давления топлива
Неисправны форсунки или цепи их питания Проверить обмотки форсунок омметром. Проверить цепи на обрывы. Заменить форсунки, заменить цепи
Подсос воздуха во впускной тракт Осмотреть стыки и посадки шлангов, хомуты. На время пуска отключить вакуумный усилитель тормозов и заглушите штуцер ресивера. Устранить подсос воздуха, вакуумный усилитель заменить
