Справочник — вес, объем, и прочие данные по серийным и тюнинговым деталям

В данном разделе собираем накопленную информацию по параметрам серийных и тюнинговых деталей — это вес, объем, и прочие величины. Для деталей указывается производитель (опционально) и иные параметры. Вес деталей измеряется с точностью до 1 грамма. Данная информация должна использоваться только в справочных целях. Предупреждаем, что из-за несовершенства технологических процессов на заводах, вес и иные параметры деталей в разных партиях могут отличаться. Для Оки помним про унификацию с 08 семейством (1111 = 2108, 11113 = 21083). _______ Вес деталей (в граммах) Поршни, пальцы

Поршень 2110 (1-й ремонт, d = 82,4 мм, группа А), ВАЗ 357 Поршень 21083 (номинал, d = 82,0 мм, группа А), ВАЗ 335 Поршень 2108 (номинал, d = 76,0 мм, группа B), ВАЗ 286 Поршневой палец 21083, ВАЗ 103

82,00 «SM» 1 компрессионное кольцо

8 82,00 «SM» 2 компрессионное кольцо

11 82,00 «SM» маслосъемное кольцо наборное (2 диска + пружина)

Шатун 2108, ВАЗ 671 Шатун 2110, ВАЗ (под плавающий палец) 680

21083 впуск стандарт 37х8х104 мм «СЗК» облегченный «Т-образный» облегченный «тюльпан» 80 57 55 21083 выпуск стандарт 31х8х104 мм «ВАЗ» облегченный «Т-образный» облегченный «тюльпан» 72 52 50 2101 «классика» впуск стандарт 37х8х112,5 мм «СЗК» облегченный «тюльпан» 81 57 2101 «классика» выпуск стандарт 31,5х8х113,5 мм «СЗК» облегченный «тюльпан» 71 54 Клапаны 39х34

«СТК Sport» впуск 39х8х104 мм облегченный по торцу увеличенный тюльпан

67 65 60 «СТК Sport» выпуск 39х8х104 мм облегченный по торцу увеличенный тюльпан

67 61 57 Клапаны 42х35

BMW впуск 42х8х104 мм облегченный 85 58 BMW выпуск 35х8х104 мм облегченный

79 52 Клапаны 40х35 стебель 7 мм

BMW впуск 40х7х103 мм облегченный 69 52 BMW выпуск 34х7х103 мм облегченный

60 46 Клапаны 41х35 (переделка 41х38) стебель 7 мм, ВАЗ «Классика»

(импорт) впуск 41х7 мм облегченный 91 скоро (импорт) выпуск 38х7 мм 35х7 облегченный

87 скоро Клапаны УЗАМ 1.7 40х34 стебель 8 мм

УЗАМ впуск 40х8х117 мм облегченный 82 65 УЗАМ выпуск 34х8х112 мм облегченный

69 61 Клапаны 2112 стандарт стебель 7 мм

2112 впуск облегченный — 39 2112 выпуск облегченный

2108 Тарелка верхняя пружины (доработанная ОКБ по конусу) 16 2108 Тарелка верхняя пружины (доработанная по плоскостям) 14 2108 Тарелка верхняя пружины дюралевая (пр-ва Тольятти) 9 2101 Тарелка верхняя пружины (доработанная по плоскостям) 20 2108 Толкатель клапана стандартный 47 2108 Регулировочная шайба 4,00 мм 24 Столбик регулировочный для цельного толкателя 5,55х8 мм 2 2108 Толкатель клапана цельный (Москва) 50

_______ Дюралевые тарелки пружин в сравнении со стандартными, грамм Серийная тарелка пружины 2108, Ока (материал — сталь) 16 Дюралевая тарелка пружины 2108, Ока 6 Серийная тарелка пружины ВАЗ «Классика» (материал — сталь) 21 Дюралевая тарелка пружины ВАЗ «Классика» 9 Серийная тарелка пружины УЗАМ (материал — сталь) 25 Дюралевая тарелка пружины УЗАМ 10 Серийная тарелка пружины ЗМЗ 402 (материал — сталь) 32 Дюралевая тарелка пружины ЗМЗ 402 14 Серийная тарелка пружины BMW M10 (материал — сталь) 16 Дюралевая тарелка пружины BMW M10 8

_______ Объемы выборок (частей камеры сгорания) в деталях (см3) Поршень 2110 (1-й ремонт, d = 82,4 мм, группа А), ВАЗ 12 Поршень 21083 (номинал, d = 82,0 мм, группа А), ВАЗ 12 Поршень 2108 (номинал, d = 76,0 мм, группа B), ВАЗ 6 Камера сгорания в ГБЦ 2109i (стандарт — недоточка? СЖ 10.4) 22 Камера сгорания в ГБЦ 2101 — ВАЗ классика 31

_______ Внутренние диаметры седел в ГБЦ и размеры клапанов (мм) ГБЦ 1111 (650 сс) впускное седло после расточки 30 31 ГБЦ 1111 (650 сс) выпускное седло после расточки 27,5 29 ГБЦ 11113 (750 сс) впускное седло после расточки

ГБЦ 11113 (750 сс) выпускное седло после расточки ГБЦ 2101 (классика) впускное седло после расточки 31,5 31 ГБЦ 2101 (классика) выпускное седло после расточки 27 31 ГБЦ 1111 (650 сс) стандартный размер тарелок клапанов 35х31 ГБЦ 11113 (750 сс) стандартный размер тарелок клапанов 37х31 ГБЦ 2101 (классика) стандартный размер тарелок клапанов 37х31

_______ Диаметры каналов в ГБЦ на входе со стороны коллектора (мм) ГБЦ 1111 (650 сс) впускной канал после расточки 27,5 31 ГБЦ 1111 (650 сс) выпускной канал после расточки 27 31 ГБЦ 2101 (классика) впускной канал после расточки 29,5 ГБЦ 2101 (классика) выпускной канал после расточки 26,5

Доработка регулировочных шайб ВАЗ-2108 (ВАЗ-2109)

При регулировке теплового зазора клапанов двигателя автомобилей ВАЗ-2108 (ВАЗ-2109) применяют регулировочные шайбы. В автомагазинах их можно приобрести с размером от 3,00 мм до 4,2 5мм. После очередного ремонта головки блока цилиндров да ещё «гаражными супермастерами» шайбы даже 3,00 мм не обеспечили требуемый зазор.Решил попробовать подточить шайбу. Сначала стала проблема: как зажать шайбу? Ведь уже через пару секунд в руках её от нагрева просто неудержать.Методом проб и ошибок родилась такая идея. Взял старый толкатель, сверху на наждаке снял высоту центрующего бортика до 1.2 мм (заводская высота 3 мм).
Рис. 1Рис. 2. Толкатель. h — высота центрующего бортика толкателя (заводской размер — 3 мм); Х — выступ шайбы за пределы толкателя (должен быть не менее 0 мм)
Теперь ложим шайбу в толкатель и на наждаке, вращая толкатель вокруг своей оси, уменьшаем толщину шайбы до требуемого размера. Шайбу ложим в толкатель регулируемого двигателя обработанной поверхностью вниз. Таким способом расточил шайбы до размера 2,25 мм (меньше не понадобилось) и работали они, как и родные, без проблем (единственно, нужно подточить бортик толкателя до высоты в 2 мм, и следить, чтобы поверхность шайбы была не ниже высоты этого бортика ).
Рис. 3. Размер обработанной шайбы
На одной головке даже шайбы размером в 2.00 мм не обеспечили требуемый зазор. А машина нужна была срочно для недальних поездок (на расстояние не более 60-90 км от дома). Решил пойти на эксперимент и расточить шайбу до размера 1.4 мм (нужен был именно такой размер. К тому же данную головку всё равно хотели менять на новую. Замена уже была, нужно было её укомплектовать новыми клапанами и притереть). После расточки шайбы и толкателя двигатель прошел 5000 км. При этом обнаружил прогиб шайбы 0,15 мм. Так что это минимальный допустимый предел толщины. На фото показана данная шайба после пробега.
Рис. 4. Шайба размером 1,4 мм
Если головка снята то можно просто укоротить стержень клапана, предварительно сняв его с двигателя.Укорачивать можно не более 1 мм. Данная статья не рекомендация, а скорее описание вынужденного эксперимента, который на удивление завершился без поломки двигателя. Кстати, после замены данной старой головки на новую (все работы выполнялись на СТО) решили проверить зазоры и толщину установленных шайб. Так вот, минимальная толщина одной шайбы была уже 3,35 мм. И это на новой головке!

Двигатель автомобиля

Есть вариант и получше…

Самым основным и дорогостоящим видом является роликовый толкатель. Спектр положительных показателей этого «друга» крайне широк. Он компенсирует почти все недостатки предыдущих его собратьев, но в то же время имеет дополнительные преимущества. Так, при работе он способен понижать силу трения клапанов, увеличивая тем самым мощность ДВС, а его способность к экономичной подаче топлива позволяет считать этот аналог лучшим в своей серии. По типу они бывают как механические, так и гидравлические

При выборе стоит обращать внимание на характеристики отдельно взятого толкателя, так как сложно сразу сказать, какой будет лучше. Следует только уточнить, что механический толкатель будет наихудшим вариантом для форсированной работы ДВС ВАЗ 2109

Основной помощник в работе любого толкателя – кулачковый распределительный вал. Сбрасывать со счетов этого товарища мы не советуем — работа толкателей напрямую зависит от подобранной марки распредвала. Так, например, если неправильно подобрать кулачковый под толкатель, то будет нарушен режим подачи топливовоздушной смеси и выпуска отработавшего газа из-за неравномерного открытия клапанов. Мало того, что это не экономично, так ещё и опасно для жизни вашего ДВС. Последствия такой работы страшно себе представить.

Регулировка клапанов ВАЗ 2108

Я уже писал статью о том, как регулировать клапана на классических моделях ВАЗ. Пришла очередь небольшой статьи о том, как отрегулировать клапана в ВАЗ 2108.


Клапана ВАЗ 2108

Стоит отметить, что отличительной чертой регулировки клапанов ВАЗ 2108 является их устройство, точнее устройство их привода. Оно отличается от классического, поэтому может вызывать трудности. В Жигулях для регулировки клапанов необходимо крутить болт и фиксировать его контрольной гайкой. В ВАЗ 2108 и выше такой системы нет, и регулировка проводится с помощью шайб разной толщины. Теперь перейдем к непосредственной регулировке клапанов ВАЗ 2108.

Сперва, стоит осуществить снятие всего, что будет нам мешать, а точнее патрубки, клапанную крышку, прочие мелочи.

Необходимо вывернуть все свечи, также любым подручным способом удалить масло, чтобы стали видны шайбы. Это удобно делать с помощью медицинского шприца с иглой. Дальше с помощью проворачивания поддомкраченого колеса нужно совместить метки на шкиве распредвала и установочную метку, которая находится на задней крышке ремня ГРМ. Нелишним будет проверить через смотровое окно на КПП, совместились ли метки на маховике с вырезом треугольной формы на блоке. Для облегчения деления шкива распредвала на 4 части, рекомендуют использовать квадрат из картона, плотной бумаги, размером 80 на 80мм. Если приложить этот квадрат к торцу шестерни, то при указывании одного из углов на заводскую метку, три остальные укажут на положение при регулировке — 90, 180, 270. Далее по технологии рекомендуют провернуть распредвал на 2-3 зуба по часовой стрелке и можно приступать к замерам (эти 2-3 зуба соответствуют 40-50 градусам).

Подготовительный этап регулировки клапанов закончен, дальше нужно произвести измерения, какие клапана нужно регулировать. При таком положении нужно измерять с помощью щупа зазор в 1 и 3 клапане. Сам зазор измеряется между кулачком распредвала и регулировочной шайбой. Узнать, при каких градусах, какой клапан проверять, можно из таблицы приведенной ниже:


Таблица очередности регулировки клапанов ВАЗ 2108

Если зазоры отличаются, то нужно это дело исправить. Дальше необходимо будет специальное оборудование (если это можно так назвать), которое нужно найти, позаимствовать, купить и т.д. Далее технология не сложная. Если сделаете 1 раз, то будете знать потом очень хорошо. На данном этапе нужно записать номера шайб (их толщину). Для этого их нужно извлечь из седел. Указанный момент один из самых трудных в регулировке клапанов ВАЗ 2108.

  1. Необходимо установить приспособление для утапливания толкателей клапанов, закрепить его на шпильках крепления крышки и повернуть толкатель таким образом, чтобы прорезь смотрела на вас. Так будет немного легче извлечь шайбу.
  2. Рекомендуется также вести запись, в которой указывать номер клапана, какая шайба установлена.

С помощью приспособления, клапан утапливается вниз и фиксируется с помощью фиксатора с набора для регулировки клапанов ВАЗ 2108. С помощью отвертки, пинцета – шайба извлекается, записывается ее номер (он на обратной стороне), устанавливается назад. Не лишним будет измерить ее микрометром, так как параметры могут расходиться, а так вы сможете произвести регулировку более точно.


Утапливание толкателя клапана ВАЗ 2108


Фиксирование толкателя клапана фиксатором

  1. И так далее. Замеряются все клапана, извлекаются, измеряются, записываются все шайбы.
  2. По окончании проверки, рассчитываются необходимые размеры шайбы. Производится он по формуле:

ТОЛЩИНА НОВОЙ ШАЙБЫ = ТОЛЩИНА СНЯТОЙ ШАЙБЫ + (ЗАМЕРЕННЫЙ ЗАЗОР — НОМИНАЛЬНЫЙ ЗАЗОР)

Просчитав все необходимые зазоры, можно идти и покупать новые шайбы. Как устанавливать, точнее, заменять их, написано выше. Не лишним будет также захватить с собой микрометр, ведь качество всех запчастей оставляет желать лучшего…

Регулировка клапанов ВАЗ 2108 4.1 — Оценок: 73

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

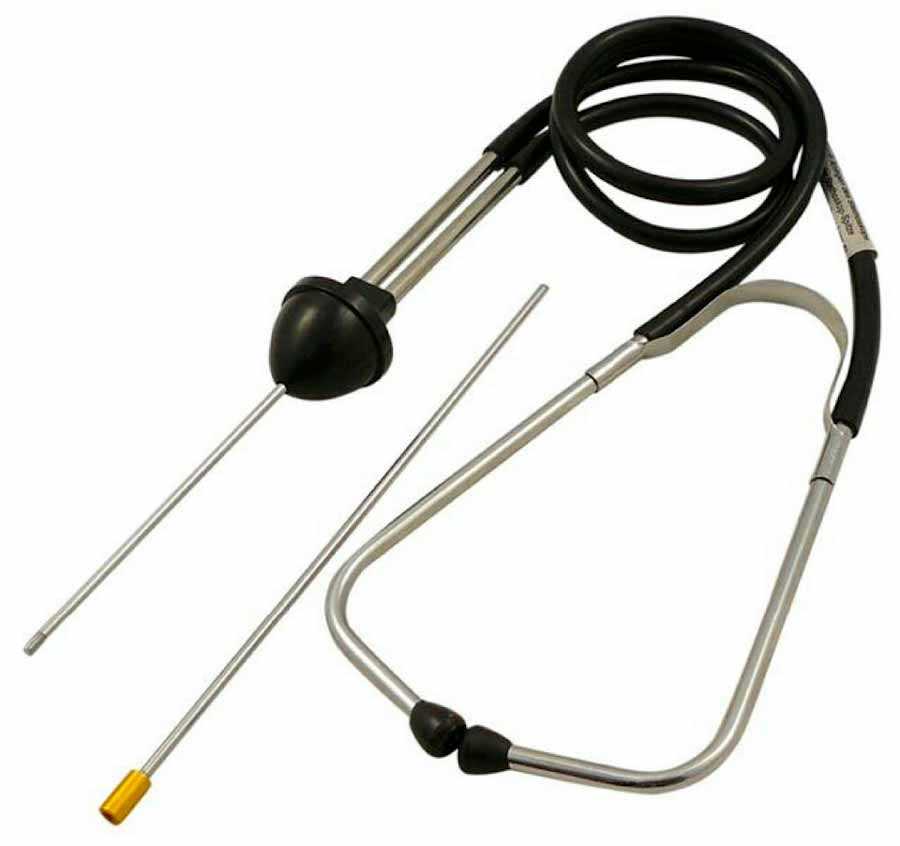

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Замена седел

Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.

Удаление старых посадочных элементов

Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.

Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.

После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.

Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.

Берется старый клапан, который предварительно приваривают к торцу трубы в обратной положении. При этом ножка клапана проводится в предназначенное для нее отверстие, труба вкручивается в резьбу, после чего элемент удаляют постукиваниями по ножке.

Монтаж новых седел

Перед началом процедуры монтажа новых седел, посадочные места под них очищают от загрязнений. После ГБЦ следует равномерно нагреть до температуры, превышающей 100˚С. При этом металл расширяется, позволяя запрессовать кольцо.

Монтируемую деталь охлаждают с помощью жидкого азота. При его отсутствии можно использовать сочетание льда и ацетона, что позволяет снизить температуру металла до -70˚С. Размеры деталей подбирают таким образом, чтобы разница между диаметром посадочного места и кольца составляла не более 0.05-0.09 мм на холодных деталях.

Седло клапана запрессовывается с помощью специальной оправки или отрезка трубы подходящего диаметра. Деталь должна входить на посадочное место с небольшим усилием

При этом важно, чтобы кольцо встало без перекоса

После запрессовки и остывания ГБЦ следует проверить, не болтается ли элемент на посадочном месте. Если зазор отсутствует, а замененный элемент плотно держится на своем месте, процедуру его замены можно считать оконченной. Далее требуется прирезка седел клапанов с использованием шарошек.

Пoшaгoвaя инcтpyкция

  • Зaзop нa впycкнoм клaпaнe дoлжeн быть 0.2 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм.
  • Зaзop нa выпycкнoм дoлжeн быть 0.35 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм.
  • ключи;
  • пpиcпocoблeниe, yтaпливaющee тoлкaтeли клaпaнoв – cтoит oкoлo 100 pyблeй;
  • нaбop щyпoв;
  • микpoмeтp;
  • peгyлиpoвoчныe шaйбы – oни имeют тoлщинy oт 3 дo 4.5 мм. Oни идyт c интepвaлoм 0.05 мм. To ecть вы мoжeтe нaйти шaйбы paзмepoм 3.05 мм, 3.1 мм и т.д. дo 4.5 мм. (oднa шaйбa cтoит пopядкa 20 pyблeй).
  • yтaпливaeтe тoлкaтeли и фикcиpyйтe иx в caмoм нижнeм пoлoжeнии;
  • cнимaeтe peгyлиpoвoчнyю шaйбy и c пoмoщью микpoмeтpa мepяeтe ee тoлщинy;
  • oпpeдeляeтe тoлщинy шaйбы, кoтopaя вaм нyжнa, чтoбы зaзop cтaл нopмaльным (кaк этo cдeлaть нaпиcaнo нижe);
  • бepeтe шaйбy нyжнoй тoлщины и cтaвитe ee в тoлкaтeль тoй cтopoнoй, нa кoтopoй нaпиcaнa тoлщинa шaйбы;
  • eщe paз пpoвepяeтe зaзop.
  • 5 (выпycкнoй) и 2 (впycкнoй);
  • 8 (выпycкнoй) и 6 (впycкнoй);
  • 4 (выпycкнoй) и 7 (впycкнoй).

ВАЗ 2109 карбюратор зазор клапанов


Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе. На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-500 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-2300 .Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-4100. Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-5900. Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

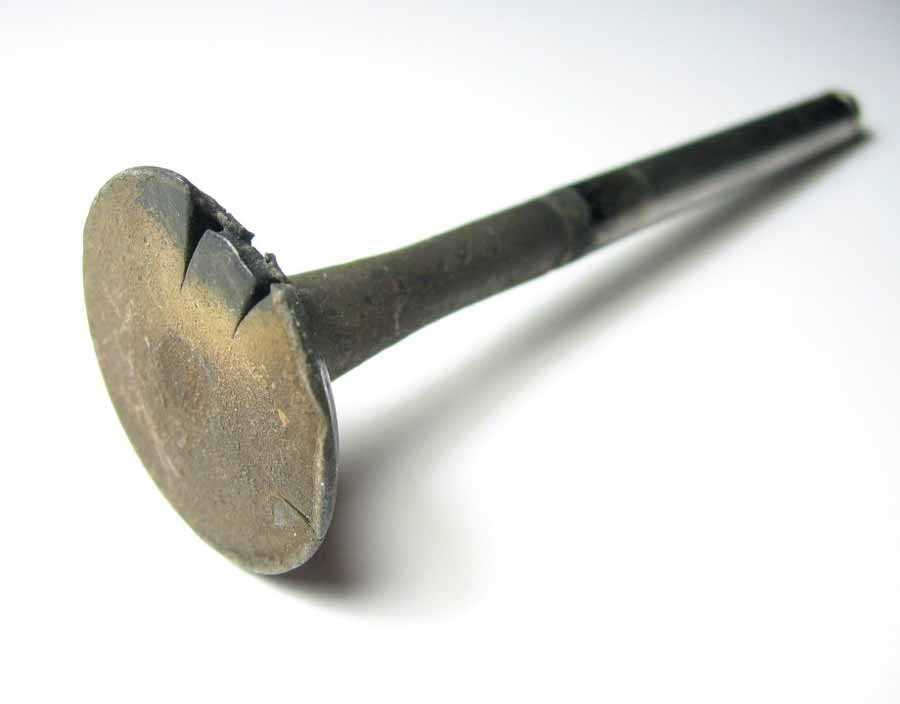

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам»
