Замена подушек двигателя на ваз 2110 своими руками в гараже

Порванная подушка двигателя: признаки

Как и любая другая деталь, опора силовой установки также имеет ограниченный срок службы и со временем выходит из строя. В среднем, подушки на современных авто рассчитаны как минимум на 100-120 тыс. км, хотя на практике данные элементы могут нуждаться в замене как раньше, так и намного позже данного срока.

Обычно причиной проблем становится резиновая вставка, которая попросту растрескивается и рвется от нагрузки. Реже трещины появляются в металлической части опоры, разбиваются места установки крепежей и т.д.

Так или иначе, на неисправность подушек мотора обычно указывают такие симптомы:

  1. Сам двигатель работает ровно, однако водитель ощущает явное усиление вибраций по кузову, на руле, на ручке КПП и т.д.;
  2. В момент начала движения с места, а также во время торможения можно услышать пощелкивание или приглушенные стуки в подкапотном пространстве;
  3. При езде по неровной дороге слышны удары спереди автомобиля, такие удары во многих случаях ощущаются на рычаге КПП, переключение передач на «механике» в этот момент может быть затруднено;

Чтобы проверить подушки двигателя, не обязательно сразу обращаться на СТО и загонять автомобиль на стенд. Обычно неисправность можно установить и локализовать самостоятельно даже при наличии не слишком богатого опыта по ремонту и обслуживанию авто.

Самым простым способом первичной диагностики является раскачивание двигателя руками в подкапотном пространстве, после чего по стуку можно локализовать порванную или треснувшую опору.

Чтобы провести более тонкую проверку, сначала необходимо заранее выяснить, где точно расположены опоры на конкретной модели. Затем потребуется доступные для обзора элементы предварительно осмотреть. Трещины, разрывы и другие повреждения обычно видны и хорошо просматриваются.

Для полноценной визуальной оценки нижних подушек нужно быть готовым к тому, что машину нужно будет поставить в гараж со смотровой ямой, заехать на эстакаду или воспользоваться подъемником.

Если поверхностная диагностика ничего не показывает, тогда следует снова задействовать помощника. Один человек монтировкой сдвигает опору, тогда как другой следит за тем, не появляются ли разрывы в резиновой вставке в тот самый момент, когда опора перемещается. Бывает, что некоторые трещины без раскачки сразу не видны.

Что касается самой замены, верхнюю подушку заменить достаточно просто. Автомобиль нужно поднять на домкрате, произвести демонтаж старой подушки и установить новую

Если же приходится менять нижние опоры, также важно учитывать, что двигатель после снятия этой подушки опускается вниз. Это значит, что потребуется дополнительный упор, который подпирает ДВС, позволяя направить подушку и правильно закрепить данный элемент

Замена подушек двигателя на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Подушки двигателя — благодаря ним вибрация которую издаёт двигатель не передаётся на кузов автомобиля (Она гаситься за счёт резины из которой и состоят подушки), тем самым если двигатель у автомобиля трясётся, то на кузов ещё особо не передаются эти колебания благодаря подушкам, кроме этого при езде по кочкам двигатель стоящий на опорах (Подушках) не стукается сильно, а опять же мягко пружинит и колебания эти гасятся при помощи материала из которого как раз и состоят подушки (Из резины).

Примечание! Чтобы произвести замену всех подушек двигателя или только како то одной, запастись будет нужно одним и тем же набором инструментов, а именно: Набором гаечных ключей, набором накидных ключей и воротком с накидными головками, ну и ко всему этому домкрат и длинная плоская доска нужна будет!

Где находятся подушки двигателя? Их всего три в 8 клапанных двигателях и четыре в 16 клапанных машинах, при этом две подушки на обоих движках находятся в одном и том же месте, это левая нижняя и правая нижняя, они с самого низу крепят двигатель к кузову автомобиля, сразу говорим что все мы их вам показать не сможем, а только лишь на словах скажем примерное их месторасположение, более подробно с заменой каждой подушки вы ознакомитесь по мере прочтения данной статьи.

Когда нужно менять подушки двигателя? Если вибрация на кузов усилилась которую двигатель даёт и при его осмотре (Когда он работает) он трясётся, то можно подумывать о замене подушек двигателя на новые, их можно менять как по отдельности, так и все вместе (На ваше усмотрение и по состоянию смотреть нужно, если подушка находится в отличном состояние то и менять возможно её не нужно) и кроме того, визуально взглянув на них, можно уже по состоянию понять, нуждаются они в замене или же нет, чтобы это было проще сделать, нужно проделать следующую операцию, возьмите домкрат и небольшую но и не маленькую доску, которая закроет весь поддон картера, после чего положите эту доску на домкрат и начинайте его вверх поднимать (Они при этом на поддон опереться должна) и как только двигатель приподнимется (На подушках он уже не будет лежать), переходите к осмотру подушек, если вдруг окажется что подушки не нуждаются в замене, то перед опусканием мотора, рекомендуем вам их смазать каким ни будь защитным составом и только после чего опускать домкрат вместе с мотором, кстати когда домкрат мотор держать будет, проверьте наличие люфта между пластинами подушек и рамой мотора, если окажется что люфт есть, то устраните его, подтяжкой гаек крепления подушек и возможно что тряска двигателя после проведённой операции прекратится.

Проведение замены на восьмиклапанных моторах

В этом деле нет ничего сложного, для снятия и замены подушки двигателя на ВАЗ-2110 (8 клапанов) нужно выполнить несколько простых манипуляций:

  1. Выкрутите болт, которым крепится натяжитель приводного ремня генератора.
  2. Снимите ременную передачу.
  3. Под двигателем установите домкрат, подложите деревянный брусок.
  4. Приподнимите мотор таким образом, чтобы уменьшить нагрузку на опоры до минимума.
  5. Центральная гайка крепления правой подушки выкручивается с помощью ключа на «15».
  6. Болты, которыми зафиксирована на кронштейне подушка, выкручиваются с помощью ключа на «13».
  7. Возле правой арки необходимо выкрутить ключом на «17» три болта, которыми произведено крепление к лонжерону кронштейна.
  8. После демонтажа кронштейна необходимо снять подушку, на ее место поставить новую.

После этого нужно произвести демонтаж и замену следующих подушек:

  1. Установите домкрат под коробкой передач.
  2. Выкрутите ключом на «15» центральную гайку, которой закреплена левая подушка двигателя.
  3. Извлеките старый элемент, установите на его место новый.
  4. Чтобы снять заднюю подушку двигателя ВАЗ-2110, необходимо выкрутить два болта крепления к кузову ключом на «17».
  5. Затем выкручиваете две гайки, которыми произведено крепление к картеру коробки передач.
  6. Последнюю подушку (если она имеется) необходимо выкручивать ключом на «19».

Сборка всех снятых элементов осуществляется в обратном порядке. Подушки должны устанавливаться легко, без перекосов и натяжения.

Признаки износа опор двигателя

При эксплуатации транспорта опоры мотора ломаются по разнообразным причинам. Наиболее частый дефект — обрыв резиновой составляющей подушки. И хоть данные детали служат достаточно долго, в результате высокой нагрузки, резина не выносит и рвется. Самые большие нагрузки возникают при трогании транспорта с места и во время торможения. Если автовладелец предпочитает скоростное движение с резким стартом, значит подушки мотора у него не прослужат долго.

Резина на подушке способна терять свою эластичность и рассыхаться. Иногда во время наезда на препятствие обламывается алюминиевый кронштейн. Если масло из коробки передач либо из мотора попадает на резиновый блок опоры, резина разъедается маслом, а опора выходит из строя ранее, чем необходимо. Также пагубно воздействует на опору тормозная жидкость и тосол. В любой ситуации, эксплуатация автомобиля с неисправной подушкой мотора будет некомфортной, а, иногда, и небезопасной.

На неисправность подушки указывают следующие признаки:

  1. При езде по неровной дороге наблюдается отдача на рычаг переключения передач.
  2. Появление вибрации.
  3. Движение по неровному дорожному покрытию сопровождается ударами в переднем отделе кузова.
  4. Во время торможения и трогания с места возникают стуки и щелчки впереди автомобиля.

Когда и почему нужна замена подушек двигателя: на что обратить внимание

Прежде всего, следует отметить, что двигатель имеет несколько опор: правая подушка двигателя, верхняя подушка двигателя и задняя подушка. Сама опора — резинометаллическая деталь, состоящая из металлического корпуса и резиновой вставки (подушки).

Если просто, подушка отдаленно напоминает по конструкции сайлентблок. Основная задача такого решения заключается в гашении вибраций во время работы ДВС. Также отсутствие жесткого крепления силового агрегата к кузову позволяет увеличить срок службы некоторых кузовных элементов.

Например, при езде по неровностям, двигатель «раскачивается» на резиновых подушках, опора сглаживает колебания, в точках крепления ДВС нагрузки меньше. Если говорить о модели ВАЗ 2110, 8-и клапанные моторы на данном авто закреплены при помощи трех опор (две боковые подушки двигателя, а также задняя подушка). В свою очередь, 16-и клапанный двигатель имеет 4 подушки (две боковые поры, нижняя передняя и верхняя передняя подушка).

Чтобы определить, когда нужна замена подушек двигателя, достаточно оценить уровень вибраций во время работ двигателя. Как правило, при неисправности подушек-опор двигателя на кузов будут передаваться сильные вибрации. Более того, вибрации будут явно ощущаться на руле, на педальном узле, ручке КПП и т.д. В такой ситуации обычно «трясет» весь кузов, а причиной являются неисправные опоры силового агрегата.

Сильнее всего вибрация двигателя ощущается при запуске, а также в момент остановки ДВС. Еще, особенно при критическом износе подушек, может проявиться стук, кода двигатель соприкасается с опорой.

Для определения состояния и необходимости замены подушек мотора, зачастую достаточно завести двигатель, после чего осмотреть опоры и подушки

Также нужно обратить внимание на силу вибраций двигателя на ХХ, приложив ладность к клапанной крышке

На практике, если заметна деформация подушек, резина растрескалась/расслоилась и потеряла эластичность, в этом случае опоры двигателя пришла пора менять. Также можно выполнить дополнительную проверку. Для этого нужно знать, как проверить подушки двигателя. Если коротко, нужно «раскачать» двигатель в автомобиле рывками на первой или задней передаче, причем в этот момент помощник контролирует, как двигатель смещается в этот момент.

Обнаружив, что необходим ремонт, с заменой тянуть не стоит, так как вибрация активно разрушает кузов, ДВС, КПП, навесное оборудование и т.д

Также до начала работ важно понять, будет ли производиться замена опоры целиком или только подушек, так как в случае с ВАЗ 2110 и ряда других моделей возможна замена опор или подушек двигателя.. Кстати, специалисты рекомендуют менять опору целиком

С одной стороны, это дороже (если меняется только подушка двигателя ВАЗ, цена будет ниже), но можно рассчитывать на лучший результат, если купить опору двигателя хорошего качества в сборе

Кстати, специалисты рекомендуют менять опору целиком. С одной стороны, это дороже (если меняется только подушка двигателя ВАЗ, цена будет ниже), но можно рассчитывать на лучший результат, если купить опору двигателя хорошего качества в сборе.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

  1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
  2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
  3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

  1. Отворачиваем гайку крепления подушки (Ключ на 15).
  2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
  3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
  4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

  1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
  2. Снимаем верхний ограничитель подушки.
  3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
  4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

  1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
  2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
  3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
  4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

  1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
  2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
  3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

  1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
  2. Вынимаем гайку и болт.
  3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
  4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Дополнительная опора

Для того, чтобы уменьшить перемещение двигателя в продольном направлении, может быть установлена дополнительная опора (штанга подвески). В основном их приобретают в интернет магазинах. Устанавливается дополнительная опора на все виды ВАЗ 2110, но есть свои особенности.

Для 8-клапанного нужен еще специальный кронштейн, которым переносят модуль зажигания. Кто установил такую штангу, утверждают, что когда автомобиль трогается, движок не болтается, подушки не так изнашиваются, а также не срывается с радиатора нижний патрубок (чем «страдают» десятки).

Относительно уменьшения/увеличения вибраций мнения расходятся.

Когда необходима замена

Так как подушка имеет резиновые вставки, со временем она теряет свою эластичность. Это становится заметно даже в салоне, так как появляется неприятная вибрация. Срок замены детали разный, он зависит от погодных условий и резких перепадов температур. Именно эти факторы влияют на структуру резины: она становится более твёрдой.

Если не заменить подушку на данном этапе, то в дальнейшем деталь начнёт разрушаться, что может привести к более серьёзной поломке подвески двигателя. Если в процессе езды вы услышали сторонний стук под капотом и заметили усиленную вибрацию, стоит провести визуальный осмотр и при обнаружении дефектов начать подготовку к ремонту.

Совет: Рекомендуем покупать только качественные подушки от производителя с гарантией, так как плохая деталь не будет должным образом гасить вибрацию и начнёт быстро разрушаться.

Пошаговый процесс замены

В зависимости от того, какая опора вышла из строя проводим её замену.

Правая подушка

Для того, чтобы открутить опору двигателя с правой стороны, проделываем следующий порядок работ:

  1. Демонтируем верхнюю гайку на подушке.
  2. Затем два болта, которые крепят её к кронштейну.
  3. Далее под аркой колеса, демонтируем болты, фиксирующие их к лонжерону.
  4. Снимаем старый элемент и устанавливаем новый в обратном порядке снятию.

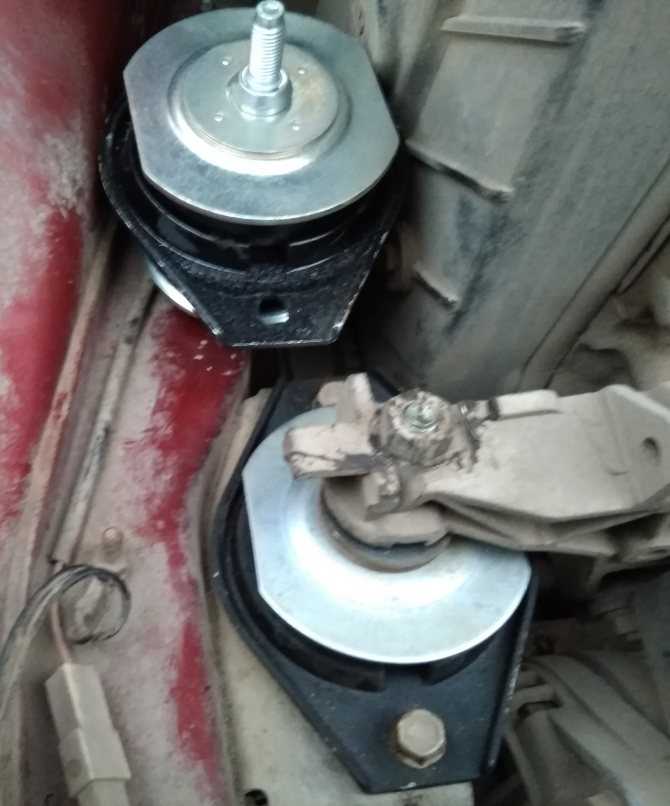

Новая правая опора двигателя

Левая подушка

  1. Как в случае и с правой подушкой, демонтируем верхнюю гайку.
  2. Затем откручиваем два болта по бокам и снимаем подушку.
  3. Убираем нижнюю шайбу со шпильки.
  4. Устанавливаем новую подушку в обратной последовательности.

Нижняя передняя подушка

  1. При помощи ключа, по очереди откручиваем два болта.
  2. Последовательность не имеет значения. Проводите демонтаж в зависимости от удобства.
  3. Демонтируем старую подушку и устанавливаем новую.
  4. Если во время монтажа контрольные отверстия не совпадают, необходимо слегка поднять двигатель. Для этого можно использовать домкрат.

Верхняя передняя подушка

Так выглядит новая верхняя подушка двигателя

  1. Воспользовавшись ключом на «17» откручиваем болт фиксирующий опору к кузову.

Если болт не откручивается, можно воспользоваться WD-40.

Старую подушку меняем на новую.

Устанавливаем новую подушку

Обратите внимание, что во время проведения этих работ, демонтировать сразу все подушки категорически запрещено, так как в это случае, двигателю будет просто не на чем держаться. Замену следует производить строго по очереди, начиная с одной из четырёх опор

Также для наиболее надежной фиксации, под двигатель можно положить деревянные опоры или домкрат.

Неисправности

Понять, что подушки двигателя вышли из строя, можно по увеличению вибраций, исходящих от мотора на кузов. Когда он функционирует в стабильном режиме, и кузов начинает вибрировать и дребезжать, передавая всё на педали, панель приборов и руль, можете быть уверены в неисправности подушек двигателя.

Также износ подушек часто наблюдается во время запуска мотора и его выключении. Так, при наличии большого износа может быть слышан шум о соприкосновении элементов двигателя и металлических опор подушки.

Проверка работоспособности

Перед тем как приступать к замене подушек, следует убедиться в работоспособности старых. Потому, как все сразу их менять может и не потребуется.

В первую очередь, на запущенном двигателе осмотрите состояние подушек:

  • На наличие трещин.
  • На сохранение упругости.
  • На наличие люфта в соединениях.

Если подобных причин на какой-то подушке не наблюдается, значит и замена ей не требуется. А если они были обнаружены, то тянуть с заменой не стоит, так как постоянная вибрация способна не только существенно снизить комфорт передвижения на автомобиле, но и привести к негативным последствиям в работе мотора и коробки переключения передач.

Замена конструкционных подушек крепления двигателя: теория и практика

Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки.

Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.

Ремонт ВАЗ 2112 своими руками

Отечественные автомобили привлекают доступной ценой и простотой обслуживания. Ремонт ВАЗ 2112 своими руками позволяет больше узнать об автомобиле. Модели ВАЗ зачастую имеют врождённые дефекты и обладают большим потенциалом для тюнинга. И поэтому частый гость СТО .

Фотография автомобиля VAZ 2112.

ВАЗ-2112 (ЛАДА 2112) — российский автомобиль Волжского автозавода. Модель серийно выпускалась 10 лет — с 1998 по 2008 год . На смену Жигулям (народное название модели 2112) пришла Лада Приора.

VAZ 2112 построен на платформе VAZ 2110. Новая модель выпускалась в кузове хетчбэк. Конструктивно две модели одинаковы, только на ВАЗ 2112 уменьшена длина кузова. Заднее сиденье позаимствовано у ВАЗ 2111.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Для восьмиклапанников

  1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
  2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
  3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
  4. Открутите гайку центрального крепления правой подушки (ключ на 15).
  5. Отверните болты фиксации подушки к кронштейну (ключ на 13).
  6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
  7. Снимите кронштейн и замените старую подушку на новую.
  8. Монтаж произведите в обратном порядке.
  9. Передвиньте домкрат под КПП, и приподнимите ее.
  10. Отверните гайку центрального крепления левой подушки (ключ на 15).
  11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
  12. Замените ее и соберите конструкцию в обратном порядке.
  13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
  14. Снимите заднюю опору.
  15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
  16. Установите заднюю опору в обратном порядке.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

  1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
  2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
  3. Снимите опору, замените подушку или всю конструкцию.
  4. Произведите монтаж в обратном порядке.
  5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
  6. Извлеките болт и гайку.
  7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
  8. Снимите опору, замените подушку или всю конструкцию.
  9. Произведите ее монтаж в обратном порядке.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

  1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
  2. Снимите защиту двигателя.
  3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
  4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
  5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
  6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
  7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
  8. Кронштейн снимается, извлекается подушка и меняется на новую.
  9. Далее сборку выполняйте в обратной последовательности.
  10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
  11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
  12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
  13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
  14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
  15. Снимите заднюю опору.
  16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
  17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

  • Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
  • Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
  • Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
  • Выполните обратную сборку;
  • В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
  • Достаньте болт вместе с гайкой;
  • Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
  • Опору теперь можно снять, заменить подушку или весь узел;
  • Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

  • Периодическая проверка затяжки болтов;
  • Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
  • Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
