Суппорт автомобиля приора: чек-лист

ВАЗ 2110 | Суппорт передних тормозов

9.4. Суппорт передних тормозов

ОБЩИЕ СВЕДЕНИЯ
1. Пылезащитный чехол 2. Держатель колодок 3. Противошумовая прокладка 4. Внутренняя тормозная колодка (с индикатором износа) 5. Крепежные пластинки колодок 6. Внешняя тормозная колодка 7. Противошумовая прокладка 8. Противошумовая пружина 9. Крепежные пластинки колодок 10. Крепежное кольцо 11. Чехол цилиндра 12. Поршень 13. Уплотнение 14. Суппорт тормоза 15. Прокладка 16. Клапан выпуска воздуха 17. Втулка 18. Штифт
1. Тормозной диск 2. Держатель колодок 3. Индикатор износа тормозных колодок 4. Крепежные пластинки 5. Внешняя тормозная колодка 6. Внутренняя противошумовая прокладка 7. Противошумовая прокладка 8. Крепежные пластинки тормозных колодок 9. Внутренняя тормозная колодка 10. Противошумовая прокладка 11. Чехол цилиндра 12. Крепежное кольцо 13.Уплотнение 14. Поршень 15. Втулка 16. Пылезащитный чехол 17. Прокладка 18. Клапан выпуска воздуха 19. Суппорт тормоза 20. Пылезащитный чехол

Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Не сдувайте его при помощи сжатого воздуха и не вдыхайте.

Если необходимо провести переборку суппорта (обычно из-за утечки тормозной жидкости) предварительно узнайте цену запасных частей или стоимость уже восставленного или нового суппорта. Перед началом переборки приобретите ремонтный набор. Всегда ремонтируйте оба суппорта вместе – никогда не ремонтируйте только один из них.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления колеса, поднимите переднюю часть автомобиля и установите его на опорах. Снимите колесо.
2. Открутите болт (указан нижней стрелкой) и отсоедините тормозной шланг (указан верхней стрелкой) от суппорта.
3. При помощи отрезка резинового шланга подходящего диаметра закройте отверстие шланга для того, чтобы внутрь его не попала грязь или влага и чтобы сократить потерю тормозной жидкости.
4. Руководствуясь инструкциями, приведенными в подразделе 9.3, снимите суппорт (снятие суппорта является частью операции по замене тормозных колодок).

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для переборки суппорта снимите крепежное кольцо чехла и чехол . Перед снятием поршня, поместите деревянный блок или несколько тряпок между поршнем и суппортом для защиты от повреждения при снятии.
2. Для того, чтобы достать поршень из суппорта, подсоедините воздушный шланг к месту подсоединения тормозного шланга к суппорту и выдавите поршень при помощи сжатого воздуха. Не прилагайте слишком большое давление, достаточно, чтобы поршень немного вышел из цилиндра.
Предупреждение Будьте осторожны и следите за тем, чтобы ваши пальцы не находились между суппортом и поршнем, так как поршень может прижать их.
3. Осмотрите поверхность поршня и стенок цилиндра суппорта. Если они поцарапаны, на них есть следи коррозии или износа, замените суппорт вместе с поршнем.
4. Если эти элементы в хорошем состоянии, снимите уплотнение поршня с цилиндра суппорта при помощи деревянного или пластикового инструмента. Металлические инструменты могут повредить поверхность цилиндра.
5. На суппорте модели PD51 выдавите втулку из суппорта и снимите пылезащитные чехлы с обеих сторон.
6. Очистите все элементы при помощи чистящей жидкости для механизма тормозов.
7. Для сборки суппорта вам необходимо приобрести ремонтный набор, подходящий для вашей модели автомобиля.
8. Опустите новое уплотнение поршня и поршень в тормозную жидкость и установите их в цилиндр суппорта. Не применяйте силу при установке поршня в цилиндр, проверьте, чтобы он был установлен правильно, и введите его в цилиндр, плотно на него надавив (не прилагайте слишком большого усилия).
9. Установите новый пылезащитный чехол поршня и крепежное кольцо.
10. Смажьте втулки силиконовой смазкой (входит в ремонтный комплект) и вставьте их в отверстия суппорта. Установите пылезащитные чехлы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка суппорта проводится в обратном порядке снятия. Не забудьте заменить медные уплотнительные шайбы (прокладки) на соединении тормозного шланга (новые шайбы обычно включены в ремонтный набор).
2. Прокачайте контур тормозной системы, руководствуясь инструкциями (см. подраздел 9.12). Проверьте, чтобы соединения тормозных шлангов не протекали. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.

Когда надо менять тормозные колодки: симптомы

Добрый день! Не нужно быть водителем чтобы понимать – безопасное передвижение, возможно только при исправной тормозной системе. В свою очередь ее эффективность, зависит непосредственно от тормозящего элемента – колодок. Именно эта деталь подвергается наибольшей нагрузке поэтому требует регулярной замены

Процесс ремонтной процедуры мы с вами разбирали в одной из прошлых публикаций, а вот как определить, когда надо менять тормозные колодки? На какие моменты обращать внимание, чтобы идентифицировать неисправность? В конце то концов, что укажет нам на необходимость их замены? Ответы на все эти вопросы и станут темой этой статьи

Самостоятельная замена задних колодок Лада Приора с ABS и без

В зависимости от условий эксплуатации и стиля езды, задние тормозные колодки «ходят» от 50 до 70 тыс км пробега. Так же ресурс колодок зависит и от них самим. Более дешевые колодки низкого качества будут изнашиваться быстрее, чем оригинальные или качественные их аналоги.

Прежде чем задуматься о замене колодок, сначала необходимо их проверить, выработали ли они свой ресурс.

Проверка задних тормозных колодок Лада Приора

Проводить проверку задних колодок лучше на эстакаде или смотровой яме. На щите тормозного механизма можно увидеть специальное смотровое отверстие, закрытое резиновой заглушкой.

Вынимаем резиновую заглушку и оцениваем состояние колодок. Толщина рабочей поверхности колодки должна быть не менее 1,5 мм. Если меньше, такие колодки требуют замены.

Если вы обнаружили на колодках сколы или борозды, такие колодки так же желательно заменить, так так эффективность торможения падает.

Какие задние колодки выбрать для Lada Priora

Прежде чем определиться с маркой колодок, необходимо точно знать имеет ли ваш автомобиль систему ABS или нет. Колодки для Приоры с абс и без абс разные.

Задние колодки на Приору без ABS

  • Pilenga BST1002N цена от 500 руб
  • Начало 2108-3502090 цена от 400 руб
  • Bosch 0986487219 цена от 800 руб
  • Fortech FB-2102 цена от 500 руб

Определить наличие датчика ABS не сложно. Он так же расположен на щите тормозного механизма. Как выглядит датчик можно увидеть на фото.

Тормозная система Лады Приоры с ABS немного отличается от модели без датчика. Конструктивные отличия можно увидеть на фото.

Инструкция по замене задних колодок на Приоре

Итак, прежде чем приступить к замене колодок открутим для начала датчик ABS, чтобы в процессе демонтажа старых колодок не повредить его.

Датчик держится на одном винте. Для того, чтобы его открутить нам потребуется головка звездочка Е-8.

Замена задних колодок на Приоре без датчика ABS

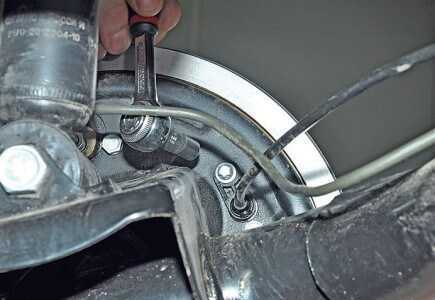

С помощью ключа или головки на «7» откручиваем два направляющих колеса. Откручиваем аккуратно, если ключем не получается, лучше взять головку, чтоб не сорвать резьбу.

Далее снимаем барабан. Он может сниматься легко или туго, если идет туго, следует аккуратно постучать молотком с обратной стороны. Стучать следует равномерно.

. Если автомобиль с датчиком ABS, под тормозным барабаном расположен специальный задающих диск датчика.

После того, как мы сняли барабан, следует сдавить поршни рабочего цилиндра. Для этого с помощь отверток надавить на поршень и попытаться утопить его внутрь цилиндра с обоих сторон.

Далее при помощи отвертки аккуратно вынимает из паза верхнюю стяжную пружину как показано на фото

Теперь снимаем распорную планку между колодками. Для этого сначала отодвинем верхнюю часть колодок из цилиндра

Поддеваем и снимаем нижнюю стяжную пружину колодок

Так же с помощью отвертки снимаем стяжные пружины колодок.

Снимаем переднюю колодку. На задней колодке прикреплен привод стояночного тормоза. Его необходимо отсоединить от колодки.

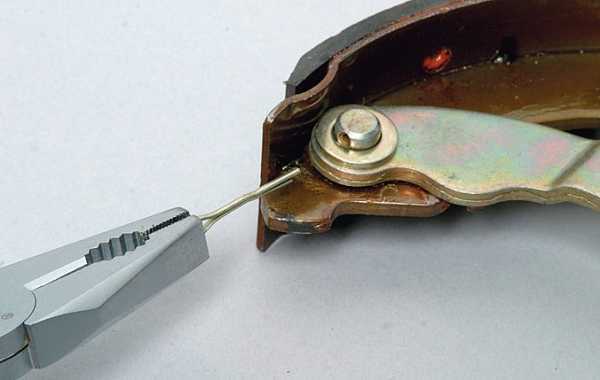

Для этого вытаскиваем при помощи пассатижей фиксирующий шплинт как показано на фото

После этого вынимаем палец и убираем рычаг в сторону, его необходимо будет закрепить на новой тормозной колодке.

В итоге у нас должно получится так:

Производим сборку в обратной последовательности внимательно и аккуратно, ничего не забыв поставить.

После того, как мы все собрали, необходимо произвести регулировку стояночного тормоза (ручника).

Регулировка ручника Лада Приора своими руками

Крутим регулировочную гайку по часовой стрелке, тем самым натягивая тросики ручника. Полный ход рычага ручника должен составлять от 2 до 4 зубцов (щелчков). При правильной настройке ручника, в опущенном состоянии рычага ручника, колеса должны свободно вращаться. После регулировки контргайкой фиксируем регулировочную гайку.

Замена тормозного барабана на калине

Добро пожаловать! Во время нажатия на педаль тормоза происходит трение тормозных колодок и автомобиль останавливается. Тормозной барабан на ВАЗах и бюджетных иномарках ставится только на задние колёса. Несмотря на прочный внешний вид и металлических корпус, он иногда ломается или слишком сильно стачивается – появляется необходимость в его замене.

Примечание! Вам понадобятся следующие инструменты: гаечный ключ «на 7», напильник, две монтажные лопатки или монтировки вместо них, резиновый молоток, жидкость WD-40.

Местонахождение барабана

На очень старых автомобилях, к примеру ИЖ 2715 «1972–82» года выпуска, барабаны были спереди и сзади. На наших авто только сзади. На фото видно как выглядит барабан и его примерная локализация.

Время замены барабана?

Причины замены:

  • любые деформации;
  • трещины;
  • изменения формы;
  • задиры и глубокие риски на рабочей поверхности (указана стрелками на фото).

В случае обнаружения подобных повреждений рекомендуется проточить всю рабочую поверхность барабана, а после проточки обязательно пройтись мелкозернистым абразивным бруском или мелкозернистой наждачной бумагой, прошлифовать поверхность барабана, добившись гладкости.

Примечание! После снятия барабана и проточки определить износ вам поможет линейка: замерьте внутренний диаметр барабана (показано на фото ниже). При показателе 201,5 мм и более срочно меняем барабан!

Замена тормозного барабана на ВАЗ 1117-ВАЗ 1119

Снятие

Поставьте автомобиль на скорость и снимите ручку стояночного тормоза до упора вниз.При поднятом ручнике снять барабан с автомобиля намного проблематичнее. Снимите колесо с автомобиля (подробнее в статье: «Замена колёс на современных автомобилях»).

Возьмите в руки смоченную в воде тряпку и очистите весь тормозной механизм от излишков грязи.

Примечание!

Вместо тряпки советуем воспользоваться ветошью или щёткой. Помните, ни в коем случае нельзя отмывать грязь при помощи бензина, дизельного топлива или любого растворителя!

Теперь с помощью маленького гаечного или накидного ключа, отверните два направляющих штифта (указаны стрелками на рисунке ниже) и отложите их в безопасное место (например, в небольшое ведёрко или в машину). Главное не потерять их.

Стрелками на фото указано место нанесения жидкости WD-40. Делать это необходимо по всей окружности, ведь со временем тормозной механизм ржавеет или закисает, а значит снять барабан со ступицы (указана синей стрелкой) будет практически нереально. Рекомендуем вам проводить подобные профилактические мероприятия – облегчите себе ремонт в будущем.

Голыми руками пробуйте снять, подёргивая, барабан с автомобиля. В случае возникновения трудностей возьмите резиновый молоток (в крайнем случае обычный, только действуйте предельно аккуратно) и строньте барабан с места: наносите множество ударов по разным местам барабана. В основном бейте ближе к краю и бейте до тех пор, пока не почувствуете, как барабан начал понемногу сниматься со ступицы.

Примечание! Если описанный выше метод не помог, аккуратно постучите резиновым молоточком с обратной стороны барабана по краям.

Установка

Установка нового барабана происходит в обратном порядке снятию. Если вы решите повторно установить старый барабан, то при помощи напильника снимите с краёв его рабочей поверхности буртики, образующееся по мере износа рабочей поверхности барабана, добейтесь ровности.

Примечание! Перед установкой барабана графитной смазкой или смазкой ЛСЦ-15 смажьте кольцо ступицы, на которое будет одеваться барабан (указано на фото ниже стрелками).

Во время установки при помощи двух монтажных лопаток сведите друг к другу, как показано на фото, обе тормозные колодки. Иначе они будут вылезать за границы, а новый барабан установить не получится.

И в завершение операции, пока автомобиль стоит на домкрате, попробуйте покрутить за то колесо, на котором вы произвели замену барабана. Убедитесь в легкости вращения. Возможно, оно будет не слишком легко крутиться, например, колодки немного задевают за новый барабан, однако со временем это прекратиться. Теперь опустите автомобиль на землю, сядьте в салон и нажмите раза четыре на педаль тормоза – приведите тормозные колодки в рабочее положение.

Дополнительный видеоролик

В видео ниже продемонстрирован процесс снятия барабана, приятного просмотра.

Замена суппорта lada priora (ваз приора)

Восстановление скобы тормозного суппорта — процесс довольно сложный и длительный, поэтому, если лопнула скоба суппорта, если она деформирована, или заломаны болты крепления скобы, то лучше ее просто заменить на новую. Замена скобы суппорта на ВАЗе выполняется достаточно просто.

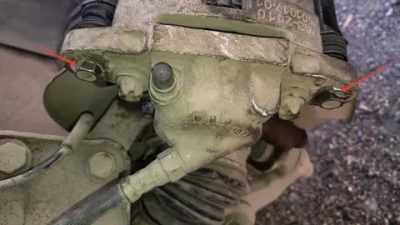

Поворачиваем для удобства работы колёса. Снимаем тормозной суппорт. Для этого расшплинтовываем два болта направляющих

И ключом №13 откручиваем их.

Снимаем подвижную скобу суппорта с тормозным цилиндром и вешаем его на поперечный рычаг. Это исключит повреждение тормозного шланга.

Вынимаем тормозные колодки.

Ключом №17 откручиваем 2 болта крепления скобы к поворотному кулаку.

Теперь берём новую скобу. Из старой скобы в неё нужно переставить направляющие.

Спасибо за подписку!

Извлекаем их. Протираем. Обязательно смазываем специальной смазкой для направляющих, на основе литиевого мыла. И вставляем в новую скобу. Если направляющие не смазать, то в какой-то момент суппорт заклинит. А это значит, что тормозной механизм перестанет работать.

Перед установкой в новых скобах рекомендуется разработать резьбовые отверстия, поскольку заводская краска может препятствовать заворачиванию болтов. Для этого зажимаем скобу в тисках. И вкручиваем крепёжный болт ключом №17.

Сейчас устанавливаем новую скобу и собираем конструкцию суппорта.

Наживляем болты крепления скобы к поворотному кулаку. И с усилием зажимаем их ключом №17. Вставляем тормозные колодки. Устанавливаем тормозной цилиндр. Закручиваем болты направляющих. Зажимаем их. И зашплинтовываем. Устанавливаем колесо.

Порядок действий:

  1. Вывернуть два направляющих штифта, используя ключ «на 7».
  2. Снять тормозной диск Приоры своими руками. Если этого сделать не получается, тогда следует сбить его молотком.

Чтобы тормоза Приоры работали исправно, при замене тормозных дисков следует обязательно заменить тормозные колодки новым комплектом.

Тормозной суппорт передний на автомобиль Приора – это часть подвески, которая отвечает за плавность торможения и является своего рода направляющей для тормозной системы. Устройство, которое во время торможения автомашины прижимает к диску тормозные колодки. Тормозной суппорт на Приору разбирается и полностью ремонтнопригоден.

Нужно только купить запчасти и поставить на машину. Цена начинается от 2400 рублей. Ремкомплект суппорта на автомобиль Приора: мы насчитали 3 производителей детали, которых представим ниже в статье. Те, кто уже менял его на Приоре понимают, что ремонт этой комплектующей лучше производить вовремя: ее износ отражается тем, что банально становится страшно тормозить – машину качает из стороны в сторону.

АвтоВАЗ снял с себя ответственность взаимозаменяемости, штатные детали, подходят ВАЗовским моделям идеально. Модель ВАЗ-2170 переднеприводная, поэтому и система торможения находится на передней части ходовой.

Подвергая замене суппорт Приора, не забудьте осмотреть систему на наличие повреждений. Помните, что менять их лучше одновременно – вся ходовая строится на этом принципе. С двух сторон все должно быть примерно одинаково изношено, иначе машину поведет. А ее движение должно быть равномерным – даже тогда, когда Вы тормозите.

Замена передних тормозных колодок Лада

В своих поездках мы часто доверяем свою жизнь и безопасность автомобилю

Очень важно чтобы автомобиль был всегда надежен и исправен, это залог безопасности нас и наших близких

Одним из важных критериев безопасного вождения автомобиля является тормозная система. В данной статье речь пойдет о замене передних тормозных колодок на Приоре.

Передний тормозной механизм

Ниже на картинке изображен тормозной механизм переднего колеса. Из чего он состоит наименование деталей и т.п. Это понадобится для понимания процесса его работы.

Тормозной механизм переднеприводного автомобиля Лада: 1 — болт крепления верхней части суппорта к основе; 2 — шланг тормозной жидкости механизма; 3 — цилиндр тормоза; 4 — штуцер выпуска воздуха при прокачке тормозной системы; 5 — суппорт; 6 — передние тормозные колодки; 7 — направляющая суппорта; 8 — пыльник направляющей; 9 — полочка направляющая тормозную колодку; 10 — тормозной диск; 11 — защита тормозного механизма; 12 — венец датчика ABS; 13 — шайба-стопор; 14 — болт крепления направляющей.

Когда менять колодки?

Износ колодки на примере новой

Менять передние колодки АвтоВАЗ рекомендует каждые 30-50 тысяч км. Зачастую эти цифры не всегда эталонны, потому что каждый автомобиль эксплуатируется по-разному. Кто-то ездит постоянно по трассе, а кто-то постоянно использует свой автомобиль в пробках. Ведь в городе приходится тормозить куда чаще, чем при движении по трассе.

При эксплуатации автомобиля в любых условиях рекомендуется осматривать колодки хотя бы раз в месяц. Ведь их сильный износ может повредить тормозной диск и тем более подвергнуть вас опасности.

Так же можно провести диагностику снятым тормозным колодкам.

Критерии, при которых колодки необходимо менять:

  • Толщина накладки колодки менее 1,5 мм;
  • Накладка плохо прилегает к тормозному диску или имеет неравномерный износ;
  • Сломана прижимная пружинка;
  • Накладка повреждена и имеет глубокие сколы и вмятины;

Цена колодок зависит от бренда и может начинаться от 500 рублей и достигать 2000 рублей.

Замена

Процесс замены передних колодок тормозного механизма одинаков для всех переднеприводных автомобилей ВАЗ, начиная от ВАЗ 2108 и заканчивая Приорой. Никаких отличий в процессе замены колодок нет.

Так же при замене отсутствует необходимость в наличии ямы или эстакады. Так как все работы можно выполнить лишь поддомкратив и сняв колесо. После прочтения данной статьи вы без проблем сможете заменить передние колодки на своем автомобиле, сэкономив на этом до 1000 рублей.

Внимание

Менять колодки необходимо попарно с обеих сторон автомобиля

Инструмент, который потребуется:

  • Головка на «13»
  • Трещотка
  • Большая плоская отвертка
  • Ключ на «17»

Пошаговая инструкция

Поддомкрачиваем колесо и снимаем его (незабываем, подложить упоры под колеса автомобиля)

Разжимаем колодки с помощью плоской отвертки, необходимо вставить отвертку между тормозным диском и колодкой и потянуть на себя, тормозной цилиндр должен утопиться суппорт и освободить колодки.

Отгибаем стопорную пластину от болта направляющей суппорта.

Трещоткой с головкой на «13» откручиваем болт направляющей суппорта придерживая ее ключом на «17» .

Поднимаем верхнюю часть суппорта вверх

Вынимаем тормозные колодки, очищаем посадочные места от грязи и устанавливаем новые колодки.

Собираем все в обратной последовательности.

Процесс замены на противоположной стороне автомобиля аналогичен.

Внимание

После замены передних тормозных колодок, необходимо запустить автомобиль и нажать несколько раз на педаль тормоза для того чтобы колодки встали в свои посадочные места и прижались к тормозному диску.

Затем нужно проверить наличие тормозной жидкости в бачке, при необходимости долить жидкость.

Напомним, что тормозная жидкость в бачке должна быть между отметками Min и Max.

Замена передних тормозных колодок завершена, как видите ничего сложного в этом нет. Если у вас появились вопросы, задавайте их в комментарии мы обязательно ответим.

Как заменить передние тормозные колодки на ВАЗ 2170-ВАЗ 2172?

Примечание! Прежде чем начать, объясним вам кой какую вещь, тормозная колодка состоит из двух частей а именно из фрикционной накладки и из металлического корпуса на котором эта самая накладка так скажем сидит, поэтому когда будете проверять толщину тормозных колодок (Минимальная толщина 1.5 мм, в этом случае колодку нужно менять) то минимальную толщину мерьте только лишь по этой самой фрикционной накладки, она ещё для наглядности на фото ниже указана синими стрелками, а корпус колодки указан красными!

Ещё кой что вы должны знать, если вы решили заменить тормозные колодки к примеру лишь на правом переднем колесе, то тут мы вас предостережём, потому что замену колодок рекомендовано производить одновременно и либо на всех передних колёсах, либо же на всех задних, потому что каждая колодка от каждого производителя отличается между собой и если вы на правое колесо установите тормозные колодки к примеру «Feredo Racing» а на левое к примеру обычные «Ferodo», то при торможение у вас автомобиль будет постоянно уносить в правую сторону, а если взять зиму то на встречную полосу автомобиль при резком нажатие на педаль тормоза, только так вылетать будет, сейчас вам объясним всё.

Обе фирмы которые приведены чуть выше как вы уже поняли одинаковы, просто те колодки на которых стоит маркировка «Racing» делаются специально для тех автомобилях которые участвуют в гонках, автомобиль на этих колодках останавливается буквально как в копаный, но они очень хорошо изнашивают тормозные диски и поэтому применять их на обычных машинах не стоит, а обычные колодки выпускаемые так же тормозят по хуже и поэтому при торможение получается что одно колесо у вас останавливается как вкопанное, а другое начинает кой как останавливать машину и поэтому то и нельзя заменять колодки только лишь с одной стороны, есть правда кой какие ещё нюансы в этом во всём, но всё же мы вам рекомендуем менять колодки на всех четырёх колёсах сразу!

Снятие: 1) В начале операции снимите колесо со своего автомобиля. (О том как снять колесо, см. в статье: «Замена колеса на автомобилях ВАЗ»)

2) Затем откройте капот у автомобиля и посмотрите сколько тормозной жидкости находится в бачке (Тормозной бачок указана стрелкой на фото), по шкале которая указана сбоку бачка, а именно там есть две отметки одна из которых это отметка MAX, а другая это отметка MIN, так вот если жидкость будет очень близка к отметки MAX, тогда немного соберите её при помощи резиновой груши или же медицинского шприца.

3) Следом переберитесь к тому месту с которого было снято колесо (Это место для удобства мы будет называть тормозной механизм), так вот разыщите там шланг который подсоединяется к тормозному суппорту, этот шланг ещё вставляется в кронштейн который находится на стойки, поэтому найдите это место где шланг вставляется в кронштейн и просто рукой выньте его оттуда как показано на рисунке.

4) После чего возьмите два гаечных ключа и при помощи них, отверните верхний болт который крепит скобу в верхней части, для этого одним из гаечных ключей захватите за шестигранник направляющий палец и удерживайте его от проворачивания (Ключ которым нужно зафиксировать палец указан красной стрелкой), а вторым полностью выверните болт крепления скобы суппорта в её верхнем положении.

Примечание! Болт крепления суппорта будет зафиксирован от отворачивания шайбой, поэтому перед отворачивание болта отогните саму шайбу!

5) Затем когда болт верхнего крепления скобы будет откручен, выньте его и после чего откиньте скобу тормозного суппорта вниз и выньте обе тормозные колодки которые там установлены.

Примечание! Если вы будете эти же колодки устанавливать повторно, к примеру вы снимаете их лишь для того чтобы проверить их состояние, тогда при помощи маркера пометьте где какая колодка была установлена, а иначе если вы их поменяете местами то после этого тормозить автомобиль будет не ровно и его будет уводить в какую либо сторону!

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Демонтаж ВАЗ суппорта

Последовательность демонтажа изделия следующая:

  1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;
  1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;
  1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Замена направляющих пальцев суппорта на Гранте

При достаточно большом пробеге на автомобиле Лада Гранта может возникнуть такая неприятность, как дребезжание суппорта. Причины, по которым это происходит, скорее всего следующие:

  1. Ослабление пружинных скоб на самих тормозных колодках, что можно вылечить, просто разогнув их немного
  2. Выработка направляющих пальцев суппортов из-за недостаточного количества смазки в них\

В данном посте мы рассмотрим второй случай, так как он заслуживает особого внимание. Для того, чтобы произвести замену пальцев, понадобится такой инструмент, как:

  • Отвертка плоская
  • Ключи на 13 и 17 мм
  • Смазка для суппортов
  • Очиститель тормозных механизмов

Проверка и замена направляющих пальцев, а также их смазка

Основной причиной, по которой происходит износ направляющих пальцев — повреждение пыльника, что влечет за собой «потерю» смазки и работа «на сухую». Думаю, что не стоит лишний раз объяснять о силе трения. В таком случае, пальцы изнашиваются довольно быстро.

В итоге, получаем люфт скобы суппорта на направляющих и наше неприятное дребезжание! Теперь по поводу устранения этой проблемы. Для этого понадобится купить два пальца на каждый суппорт. В сборе с пыльниками их цена составляет не более 50 рублей, даже меньше.

Поднимаем машину домкратом, а точнее — ее переднюю часть. Откручиваем и снимаем колесо. Далее нам необходимо расконтрить болты крепления скобы суппорта для их замены.

Откидываем скобу в сторону, как это показано на фото ниже.

И теперь можно вынимать верхний палец, потянув за него с необходимым усилием:

Теперь берем новый палец, наносим на него тонким слоем специальную смазку.

И производим его установку на свое прежнее место, посадив до упора, чтобы пыльник зафиксировался на специальных пазах.

Ту же самую процедуру производим со вторым пальцем и устанавливаем все снятые детали в обратной последовательности. Стоит отметить, что для смазки необходимо использовать специальные составы, которые способны сохранять все свои рабочие свойства при высокой температуре.

Видео по ревизии суппорта на Гранте

Чтобы показать весь процесс данного ремонта наглядно, представлю видео обзор ниже.

Кстати, на данном примере была использована смазка для суппортов МС1600, которая активно начала свой пиар на YouTube несколько лет назад, и сейчас, совместно с Академиком собираются сделать новое моторное масло. Ну что же, посмотрим, что у них получится!

zarulemvaz.ru

Как работает?

Принцип работы системы заключается в использовании гидравлического привода. Когда водитель нажимает на педаль, в системе производится давление. Шток давит на поршень. Тот в свою очередь передает усилия на жидкость.

Последняя перемещается от начала главного цилиндра в конец. При этом из расширительного бачка забирается часть жидкости. Она воздействует на рабочие цилиндры, размещенные в передних дисковых и задних барабанных механизмах.

Под силой давления, поршни давят на колодки. Они смыкаются с барабаном (или диском спереди). Когда водитель отпускает педаль, давление в системе падает.

Поршень отпускает колодки. Они размыкаются, и автомобиль прекращает торможение. Дополнительно в системе используется вакуумный усилитель.

Он облегчает силу нажатия на педаль. Применяется на всех современных автомобилях семейства ВАЗ. Распределение тормозных усилий производится специальным регулятором.

От исправности работы данной системы зависит безопасность движения. Поэтому нужно уметь вовремя диагностировать неисправность. Как это сделать? Рассмотрим далее.

Замена тормозных колодок Лада Приора: выбор, рекомендации —

Каждые 40000 км автомобиль требует замену тормозных колодок. Так, для некоторых автолюбителей – это становится настоящим испытанием. На Ладе Приоре достаточно легко сменить как передние, так и задние колодки своими руками. Единственным нюансом остается правильный подбор деталей, поскольку на безопасности не стоит экономить.

Каждые 40000 кмавтомобиль требует замену тормозных колодок. Так, для некоторых автолюбителей –это становится настоящим испытанием. На Ладе Приоре достаточно легко сменитькак передние, так и задние колодки своими руками. Единственным нюансом остаетсяправильный подбор деталей, поскольку на безопасности не стоит экономить.

Причины, которыемогут послужить выходу со строя, известны почти каждому автомобилисту. НаПриоре они практически ничем не отличаются от остальных автомобилей. Но, стоитболее детально рассмотреть, какие именно причины способствуют тому, что колодкипора сменить:

1.Износ. Когдафрикционная часть достигает придела в 1,5 мм, это сигнализирует тому, что необходимозаменить изделие.

2.Заводскойбрак, а именно трещина при использовании. Обычно они появляются после того, какколодки притерлись, но не выдержали нагрузку и раскололись. Для семействаавтомобилей Лада это распространенное явление.

3.Попаданиетормозной жидкости на фрикционную часть колодок.

Все причины выхода состроя колодок рассмотрены, и можно перейти непосредственно к выбору.

К выбору тормозныхколодок, независимо задних или передних, необходимо подходить тщательно исерьезно, поскольку это в первую очередь безопасность. Для Приоры существуюторигинальные детали, и аналоги-заменители, которые также можно использовать дляустановки на автомобиль. Ресурс они имеют практически одинаковый, но не стоитвпадать в крайности и покупать слишком дешевые колодки. Рассмотрим, какиезапасные части рекомендовано устанавливать на Ладу Приору. Начнем с выборапередних тормозных колодок:

Тормозной механизм задних колес барабанный, с двухпоршневым колесным цилиндром и автоматической регулировкой зазора между колодками и барабаном.

Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Основной элемент устройства — стальное разрезное упорное кольцо, установленное на поршне с осевым зазором 1,25—1,65 мм.

Упорные кольца (по два на цилиндр) вставлены в цилиндр с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 350 Н, что превышает усилие стяжных пружин тормозных колодок.

При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа.

В случае повреждения зеркала цилиндра под действием механических примесей, попавших в тормозную жидкость, или под действием коррозии (наличие воды в тормозной жидкости), кольца могут «закиснуть» в цилиндре и один или даже оба поршня потеряют подвижность.

Цилиндры в этом случае необходимо заменить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
