Замена торпеды ваз 2107 своими руками: инструкции по замене панели и отдельных приборов

Не работает панель приборов Ваз 2107

Всем привет сегодня хочется рассмотреть основные причины, почему не работают приборы на автомобиле ВАЗ 2107. Вы, наверное, согласитесь, когда не работает комбинация приборов, создаётся какой-то дискомфорт и водитель чувствует себя не очень уютно.

Тем более комбинация приборов автомобиля ВАЗ 2107 дает много важной информации, которая нужна как при запуске машины, так и при движении. Ну, давайте перейдём к самому главному, а именно к поиску причин в случае отказа панели приборов

Итак, первым делом нужно проверить предохранитель, который отвечает за приборку. На ваз 2107 это предохранитель F10 (10A) который находится в монтажном блоке. В случае необходимости нужно заменить данный предохранитель.

Если вы проверили предохранитель, и он в порядке значит причина в самом щитке приборов. Сначала нужно снять комбинацию приборов и проверить два черных провода, которые закреплены к кузову автомобиля.

Как вы уже догадались это масса, нужно проверить хорошо ли сидит контакт и насколько хорошо затянута гайка крепления. Также нужно проверить контактные колодки.

Самая распространённая причина, почему не работает панель приборов это штыри, которые крепятся при помощи заклёпок так вот такое соединение не очень надёжное и от вибраций и прочих трясок контакт пропадает, и панель приборов автомобиля ВАЗ 2107 перестаёт работать либо работает с перебоями.

Особенно это заметно при минусовой температуре пока семерка холодная в салоне панель не работает, а после прогрева, когда метал немного расширяется, контакты снова восстанавливаются и приборка снова начинает работать.

Но как вы понимаете это не вариант так ездить. Для того чтобы исправить это нужно убрать алюминиевые клёпки, которые держат плату, и попасть до разъёмов колодок.

Далее при помощи паяльника можно восстановить контакты. И после этого можно забыть про болезнь комбинации приборов автомобиля ВАЗ 2107. И да, кстати, вместо клёпок, которые высверлили можно вкрутить саморезы. Ну, вот и всё на этом если у вас были другие причины, то пишите в комментарии. Всем пока.

Демонтаж приборной панели ВАЗ 2107

“Приборка” ВАЗ 2107 — комплекс индикаторов и приборов, помогающих водителю контролировать состояние автомобиля, показатели работы систем и скорость движения. Также к приборной панели можно отнести панель управления отоплением и вентиляцией “семерки”.

Перед снятием приборной панели обязательно отключите клемму “массы” аккумулятора.

Дальнейшие операции производятся в такой последовательности:

  • снять пластиковые ручки с рычагов управления отоплением и вентиляцией салона;
  • вытащить ручку кнопки сброса суточного пробега;
  • снять декоративную накладку самореза, крепящего панель приборов;
  • выкрутить саморез крепления при помощи крестовой отвертки и выдвинуть панель;
  • открутить рифленую гайку крепления тросика спидометра и отстыковать его;
  • отсоединить шланг подвода разрежения воздуха;
  • расстыковать разъемы проводов от приборов;
  • вытащить приборную панель.

Совет: для удобства сборки стоит перед отсоединением разъемов промаркировать их маркером. Это самый простой тюнинг панели ВАЗ 2107, который можно выполнить.

Не горит панель приборов на ВАЗ 2107 причины и способы устранения поломок

Если не горит панель приборов на ВАЗ 2107, то это не оказывает негативного влияния на эксплуатацию автомобиля в светлое время суток. Однако очень сильные неудобства возникают с наступлением сумерек. Очень трудно управлять автомобилем в ночное время, если при этом не работает освещение приборной панели. В чем могут быть причины неисправности подсветки приборки на автомобиле ВАЗ 2107, а также способы их устранения, рассмотрим детально.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

Ситуация, когда при включении подсветки панели приборов, отсутствует ее работоспособность, однозначно является неприятной. Если это произошло, то необходимо как можно быстрее устранить поломку, так как эксплуатация автомобиля в ночное время суток — это совсем не редкость, а обычное дело. Если не горит подсветка приборной панели ВАЗ 2107, то причиной этого могут быть следующие факторы:

  1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Это основные причины неисправности освещения щитка приборов на ВАЗ 2107. Кроме основных неисправностей, есть дополнительные, например, повреждение питающего провода. Если в арсенале имеется мультиметр, то выявить такую неисправность не составит большого труда. Даже при отсутствии мультиметра вовсе не обязательно обращаться в автосервис, чтобы исправить возникшую неисправность, можно использовать пробник с лампочкой.

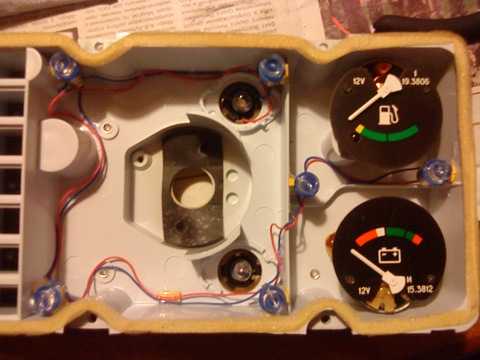

Какие лампы устанавливать в панель приборов для освещения

Одна из встречающихся причин неисправности — это перегорание ламп накаливания. Чтобы восстановить работоспособность освещения приборки, понадобится ее разобрать, и произвести замену ламп. В силу того, что подсветка приборки ВАЗов реализуется за счет применения обычных ламп накаливания, многие автовладельцы стремятся модернизировать такую конструкцию. Выясним, какие лампы устанавливать в приборку, чтобы восстановить работоспособность освещения.

  • Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
  • Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Как видно из материала, устранить неисправность подсветки панели приборов семерки вовсе не трудно. Для этого необходимо должным образом подойти к выявлению причин поломки, и осуществить устранение неисправности. Если есть желание, то приборку можно тюнинговать не только путем вкручивания вместо галогеновых ламп светодиодных, но еще и дополнить щиток светодиодными лентами, что позволит улучшить качество освещения щитка и придать индивидуальности.

Распиновка новой комбинации приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

  1. Датчик уровня бензина
  2. Контрольная лампа указателей поворота
  3. Датчик заряда АКБ (вольтметр -)
  4. Контрольная лампа уровля бензина
  5. Общий плюс (+)
  6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

  1. Контрольная лампа габаритов
  2. Контрольная лампа дальнего света
  3. Контрольная лампа давления масла
  4. В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
  5. Контрольная лампа заряда АКБ
  6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
  7. Пустой
  8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

  1. Общий минус (-)
  2. Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
  3. Подсветка приборов
  4. Пустой, а если не пустой — к тахометру
  5. Пустой
  6. Датчик температуры охлаждающей жидкости

Цвета проводов решил тут не приводить, чтобы не запутать никого окончательно, ведь цвета вообще во всех схемах разные Если возникнут вопросы, буду рад помочь!

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Установка готовых тюнингованных приборов на ВАЗ 2107

Габариты и разъемы готовых приборов, которые предназначены для модернизации “приборки”, не отличаются от штатных. Их установка не составляет проблемы.

Перепутать подключение разъемов к приборов практически невозможно — они отличаются по форме.

Единственное, на что следует обратить внимание, если вы выбрали такой способ произвести тюнинг торпеды ВАЗ 2107 — тросик спидометра. Он установлен в оплетке так, что свободно извлекается в направлении салона

При этом он может выйти из зацепления с приводом спидометра на КПП. Если это произошло, то после затяжки гайки крепления на спидометре последний не будет работать. Чтобы не пришлось снова снимать приборную панель и устранять неисправность, следует проверить положение тросика перед установкой гайки.

После крепления тросика остается лишь затянуть саморез крепления приборной панели и установить на место декоративные накладки и кнопку сброса дневного пробега.

Установка дополнительных приборов и индикаторов на торпеде ВАЗ 2107 зависит лишь от вкусов и фантазии автовладельца.

Задние фонари

Переходим на корму автомобиля. Со стороны багажника есть винты, которые фиксируют защитный кожух.

  1. Откручиваем их и снимаем пластмассовую крышку фонарей
  2. Снимаем штекер питания и ослабляем пальцами пластиковые держатели платы. Для замены достаточно ослабить фиксаторы платы, чтобы вынуть ее из корпуса фонаря
  3. Вынимаем ее из блока задней фары

На печатной плате находятся все лампы. Чтобы их заменить, нужно провернуть на четверть оборота и вытащить из патрона. Меняем перегоревшие. Собираем фонарь в обратной последовательности.

Видео, замена лампочек задних фонарей на Жигули 2105-07:

Как снять руль на ВАЗ-2104-2107

Многим автовладельцам чудо-классики ВАЗ-2107, особенно любителям прокачивать свое авто, не нравится дизайн рулевого колеса из-за больших размеров.

В силу того, что рулевая колонка на данном автомобиле не регулируется по высоте, большой диаметр руля мешает комфортно садиться на сиденье. Наверняка с такой проблемой сталкивались высокие водители.

Поэтому замена «родного» рулевого колеса, больше похожего на штурвал парохода, на руль меньших размеров со «спортивным» дизайном помогает решить данную проблему.

Для замены данного органа управления автомобилем необходимо снять заводской, также снятие руля может потребоваться при несрабатывании звукового сигнала.

Чтобы снять рулевое колесо потребуется следующий инструмент:

  • плоская отвертка;
  • головка на 24 с воротком и удлинителем.

Делать это нужно в следующей последовательности:

  1. Отключаем минусовую клемму аккумулятора на всякий случай.
  2. Аккуратно, отверткой (желательно чтобы шлиц отвертки был небольших размеров), поддеваем значок «Лада» в середине руля, который является заглушкой, и вытаскиваем его. В результате внутри видим гайку на 24.
  3. Ставим руль в положение, чтобы колеса «смотрели» прямо.
  4. Берем головку нужного размера, вставляем в удлинитель, а потом одеваем на гайку. Вставляем в удлинитель вороток, упираемся коленями в руль, чтобы он не провернулся при откручивании гайки и резким движением воротка против часовой стрелки пытаемся свернуть гайку. Полностью гайку откручивать не советую, т.к. руль сидит на валу крепко и при резком снятии может больно ударить в грудь.
  5. Затем берем руль в обе руки и в раскачечку, из стороны в сторону, тянем его вверх. Причем желательно, чтобы амплитуда движений была частая. Когда наше рулевое колесо ударилось о гайку, откручиваем ее до конца и полностью снимаем руль с вала.

Вот такими нехитрыми манипуляциями и при помощи незамысловатого инструмента можно снять рулевое колесо на ВАЗ-2107.

После снятия рулевого колеса необходимо осмотреть медный контакт звукового сигнала, расположенный на рулевой колонке. В случае необходимости зачистить его и подогнуть.

В случае, если у вас не работает звуковой сигнал, необходимо сначала снять руль в последовательности, указанной выше, а уже потом выкручивать винты с обратной стороны руля для снятия панели вместе с крепежом и контактной пластиной, положив руль на верстак.

Потому что это сделать легче в свободном доступе, чем на ощупь искать отверстия в ограниченном пространстве салона автомобиля. И, как правило, звуковой сигнал не работает именно из-за контакта, который расположен на рулевой колонке, поэтому полностью разбирать руль может и не потребуется.

Как снять торпедо на ВАЗ 2107

От многих автолюбителей можно услышать жалобу, что «родной» дизайн приборной панели (или в просторечии, «торпеды») на ВАЗ 2107 чрезвычайно лаконичен, скуп, даже скучен. Другие уверяют, что да, накладка простовата, но зато ничего не отвлекает водителя.

Панель приборов, или накладка – это более широкое понятие, «весь» пластик, который находится в передней части салона автомобиля. Именно с желания изменить внешний вид панели приборов своими руками зачастую и начинается профессиональный тюнинг не только салона, но и всего автомобиля.

Напомним, какова заводская накладка на ВАЗ 2107:

А вот как можно провести тюнинг своими руками, изменить щиток приборов и врезать в накладку экран (не говоря про рулевое колесо):

А вот практически профессиональный тюнинг салона ВАЗ 2107:

Даже не верится, что этот тюнинг был сделан своими руками!

Чтобы грамотно изменить внешний вид передней части салона, поменять комбинацию приборов, установить новую аудиосистему зачастую не обойтись без снятия торпедо.

Торпеда состоит почти из двух десятков частей. Ниже показан схематический вид торпеды.

На самом деле снять и поставить торпеду своими руками очень просто. Понадобится отвёртка с плоским и крестовым шлицем и рожковый ключ 10 мм.

Последовательность действий при снятии торпеды ВАЗ 2107.

Внимание! Вначале снимаем клемму «минус» с аккумуляторной батареи

  • Снимаем «минусовую» клемму с аккумулятора.
  • Теперь нужно снять полку, расположенную впереди пассажира. Для этого:
  • Вытаскиваем вещевой ящик, он же «бардачок»: выворачиваем пару саморезов сбоку (показано на примере справа) и аккуратно вынимаем его корпус.
  • Нужно снять клеммы плафонов светильников «бардачка».
  • Снимаем центральную панель. Для этого у ВАЗ 2107:
    • с помощью плоской отвёртки поддеваем дополнительную центральную панель с любой стороны, освобождаем из пазов фиксаторы, и вытаскиваем её вместе с начинкой, после этого отключаем разъём, идущий к выключателю освещения:
    • на часы идут три провода, помечаем места соединения и отсоединяем их, затем отсоединяем провода к блоку сигнализаторов, помечая их:
    • отключаем минусовой провод на корпус прикуривателя, «массу» и снимаем с него остальные провода, вынимаем центральную панель.
  • Освобождаем центральную консоль. Для этого:
  • Теперь убираем кожух рулевой колонки:
  • Проводим работы по снятию накладки отопителя:
  • Снимаем щиток приборов ВАЗ 2107, для этого выворачиваем крестовой отверткой винты крепления блока отопителя (2) и гайку наконечника ручки счётчика суточного пробега:
    • после этого «проталкиваем» счётчик в приборную панель, затем выкручиваем правый винт щитка и поднимаем щиток с правой стороны. В щели меж ним и торпедой откручиваем гайку тросика, идущего на спидометр, затем приподнимаем левый край щитка и снимаем шланг экономайзера, идущего к штуцеру (на ВАЗ 2107 слева):
    • далее освобождаем разъёмы, которые имеют свои цвета, и поэтому схема не нуждается в запоминании, и снимаем сам щиток:
  • Теперь удалены все блоки. Осталось немногое: освобождаем подрулевые выключатели от клемм на 2,6 и 8 разъёмов, вытаскиваем их понизу панели, после этого необходимо снять ручку корректора фар:

Для того, чтобы сделать тюнинг торпеды своими руками, можно подумать о следующих направлениях:

  • замена штатных циферблатов и стрелок;
  • флокирование поверхности;
  • установка светодиодной подсветки (световой тюнинг – отдельная тема);
  • врезка нештатных устройств в нештатные отверстия (навигаторы, телевизоры) и др.

В заключение стоит отметить, что все работы в собственном автомобиле, сделанные своими руками, являются не только законным предметом гордости владельца, но и могут стать призванием и новой профессией.

Какие лампочки стоят на ВАЗ 2106-07

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:

Снять защитный колпак. Проворачиваем его против часовой стрелки, указатели нанесены на нем. Он не имеет резьбы, а снимается поворотом на 180 градусов. Во внутренней его части имеются «усики», которыми он фиксируется в корпусе блока фары.

Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.

Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.

Важно! Если она исправная, а хотите установить галогенную или светодиодную, её трогать руками не рекомендуется. В противном случае она может перегореть

Меняем лампочку габаритов

Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.

Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.

Важно! При монтаже в корпус фары нельзя применять больших усилий – отражатель может треснуть. Чтобы установка была без трудностей, рекомендуется посадочное место обработать мелкозернистой наждачной бумагой

Так уберутся окислы, пыль, грязь, мешающие беспрепятственному монтажу.

Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ «Семерка»:

Указатели поворотов

Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.

Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.

Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:

Тюнинг приборной панели своими руками

Несмотря на кажущуюся простоту внутренней отделки салона ВАЗ 2107, этот автомобиль имеет все шансы преобразиться в лучшую сторону и встать на одну линейку с дорогими иномарками. Простой и неброский дизайн оставляет обширное поле для усовершенствований, большинство из которых можно легко выполнить своими руками

В первую очередь поле для фантазии предоставляет приборная панель, ведь именно на нее обращено основное внимание и водителя, и пассажиров. Вполне закономерно, что полностью уникальный тюнинг ВАЗ 2107 можно сделать только в условиях профессиональных мастерских с привлечением значительных материальных средств

Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который легко сделать своими руками, в домашних условиях.

Самый простой вариант доработки панели приборов – покупка готовых тюнинговых деталей в сборе и установку их вместо стандартных, классических. Здесь, как правило, проблем не возникает, так как разборка и сборка приборной панели выполняется при помощи одной отвертки, а все электрические разъемы имеют индивидуальную конфигурацию, что значительно снижает шанс неправильного подключения.

Другое дело – сделать полностью уникальный тюнинг своими руками, затратив при этом минимум денежных средств. Первый вариант замена наклеек и стрелок на приборах. Специальные наборы наклеек для ВАЗ 2107 имеются в свободной продаже, можно использовать их. Но настоящие ценители разрабатывают индивидуальные дизайнерские наклейки – это увеличивает их стоимость, но гарантирует полностью уникальный тюнинг панели приборов вашего ВАЗ 2107.

При выполнении этой работы следует помнить два важных момента:

Стрелки и штифты для их установки – детали довольно хрупкие, поэтому снимать и править их необходимо с особой осторожностью. Малейшая неосторожность может привести к повреждениям, устранить которые своими руками будет невозможно.
Прежде чем приступать к поклейке новых циферблатов, необходимо: Отметить границы существующей шкалы и установить стрелку в нулевое положение, чтобы исключить погрешность после наклейки новой;
Тщательно обезжирить поверхность панели приборов для предотвращения отклеивания;. Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки

Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда

Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки. Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда.

Есть два способа установки светодиодной подсветки:

  • За шкалой на штатные места лампочек освещения;
  • Подсветка всей панели приборов по периметру, или сверху и снизу.

Первый способ более предпочтителен, так как он обеспечивает эффективное освещение приборов, но при этом требует больших трудозатрат на распайку схемы подключения светодиодов своими руками. Устанавливаемые светодиоды должны быть рассчитаны на напряжение, соответствующее бортовой сети автомобиля – для ВАЗ 2107 это 12В.

В первом случае их устанавливают вместо стандартных лампочек, с обязательным соблюдением полярности. Во втором светодиоды размещают по периметру или сверху и снизу панели приборов, при этом для их подключения необходимо удлинить стандартные провода. Для крепления в местах, для этого не предназначенных, можно использовать обычный быстро застывающий клей.

Кроме освещения приборной панели, заменяют также лампочки в переключателях и кнопках управления ВАЗ 2107. В целом тюнинг, выполняемый своими руками, по своему объему и качеству ограничивается лишь фантазией автовладельца и суммой денег, которые он готов потратить.

Кроме описанных выше мероприятий, большинство автолюбителей вкладывают в понятие тюнинг дополнительный смысл – устанавливают на приборную панель новые приборы, которые кроме эстетического имеют и практическое применение. К таким приборам относятся:

  • Эконометр;
  • Бортовой компьютер;
  • Электронные часы;
  • Датчик температуры в салоне/на улице и многое другое.

Указанные выше приборы подбирают таким образом, чтобы они органично вписывались в общий тюнинг панели приборов.

Главные моменты установки

Прежде чем определиться, какую можно поставить панель, следует учесть, что в любой момент возможен возврат родной торпеды ВАЗ 2107. Если такая процедура проводится самостоятельно, рекомендуется воспользоваться книгой по ремонту классики. Для выполнения работ потребуется много времени.

При подключении проводов нужно помнить, что один идет на массу, а второй — к панели на соответствующий контакт. Рекомендуется подписывать, какой разъем куда ведет. Для работы спидометра устанавливается датчик скорости от 2110 модели с 6 импульсами. Если «семерка» оснащена эконометром, рекомендуется поставить тройник от 2106 на 2 датчика, включая датчик давления от 402 двигателя.

На торпеду ВАЗ 2107 подходит и панель от БВМ. Но какой модели, знают не все автолюбители. Рекомендуется использовать торпеду от BMW Е30 с некоторыми переделками. Потребуется поставить передние электростеклоподъемники. Связано это с тем, что с данной панелью ручки будут мешать закрыванию дверей. Так как ручка КПП в стандартном положении для использования с данной торпедой не подойдет, придется выгнуть рычаг коробки передач. Некоторых изменений требует и печка.

Автомеханики знают все об особенностях предстоящей работы. Например, торпеда от этой модели БМВ несколько шире, но при ее установки нет необходимости в проведении серьезных изменений.

К плюсам новой панели можно отнести:

  • большие параметры — длина капота увеличилась на 10 см,
  • высота машины увеличилась на 5 см,
  • прибавилось около 20 л. с. из них 5 л. с. на протяжении 2 дней приходится на новые колпаки на дисках.

Особое внимание следует уделять креплению. Для этого используются маленькие саморезы

К нюансам работы относится и установка кожуха рулевой колонки — его нужно будет подрезать. Некоторые автовладельцы ВАЗ 2107 подрезают саму торпеду, но подогнать под нужные размеры кожух намного проще. Сделать это нужно аккуратно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
