Рулевая рейка ваз 2114 замена, ремонт и регулировка; надомкрат

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

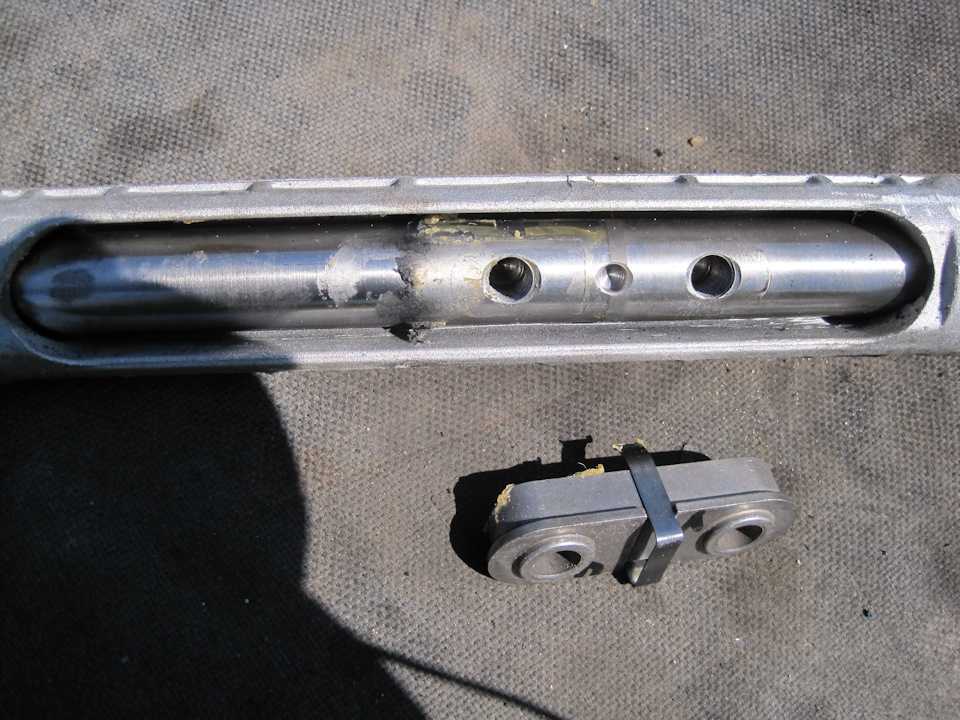

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Снятие и ремонт рулевой рейки

Работы по снятию необходимо проводить, обладая нужным инструментом. Таким как:

  • Трещотка;
  • Головка на «13», «15», «17»;
  • Ключ на «14»;
  • Шестигранник на «6»;
  • Отвертка «-»;
  • Молоток;
  • Бородок тупой;
  • Ключ для подтяжки рулевой рейки;
  • Съемник рулевых наконечников;
  • Монтировка;
  • Смазка «WD-40»;
  • Смазка «Литол – 24»;
  • Ремонтный комплект рулевой рейки;

Процесс снятия рулевой

Выставляем рулевое колесо ровно по центру.

Поднимаем домкратом левую сторону автомобиля

Расшплинотвываем и раскручиваем гайки рулевых наконечников, затем с помощью съемника выдавливаем их из сошки стойки.

Откручиваем головкой на «13» рулевой кардан в салоне автомобиля, и забываем в щель кардана отвертку, не повредив шлицы. Это необходимо для его легкого снятия со шлицов рейки.

Снимаем стальную шайбу фиксатор с болтов рулевых тяг и откручиваем левый рулевой рычаг от рейки и вытаскиваем его в левое окно рулевых тяг

Откручиваем скобы крепления рулевой рейки головкой на «13»

С помощью монтировки отодвигаем рейку в сторону и вынимаем ее в левое окно рулевых тяг

Процесс снятия завершен

Процесс разборки рейки

Откручиваем рулевые тяги головкой на «15»

Снимаем пыльники, откусывая бокарезами пластиковые хомуты. Центральный пыльник рулевой вытаскиваем в правую сторону не повредив его.

Снимаем «бинокль» с рашпиля.

Ставим метку как показано на картинке и откручиваем гайку крепления трубы рейки с помощью бородка и молотка

Вынимаем трубу

Откручиваем гайку подтяжки рулевой с помощью специального ключа (крутиться очень туго не бойтесь) вынимаем резиновое кольцо и прижимной поршень.

Чтобы вынуть прижимной поршень необходимо стукнуть обратной стороной рейки и поршень выпадет.

Вынимаем рашпиль

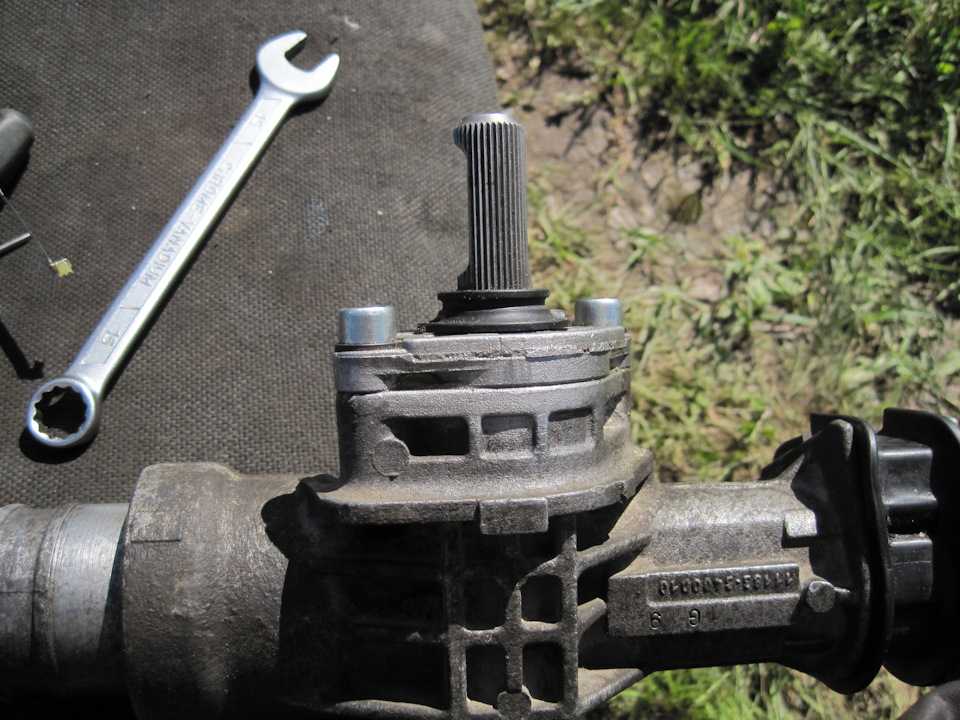

Откручиваем шестигранником на «6» два болта и аккуратно снимаем крышку «червяка» не повредив сальник

Зажимаем вал червяка в тисы через брусок и ударом по корпусу рейки вынимаем его

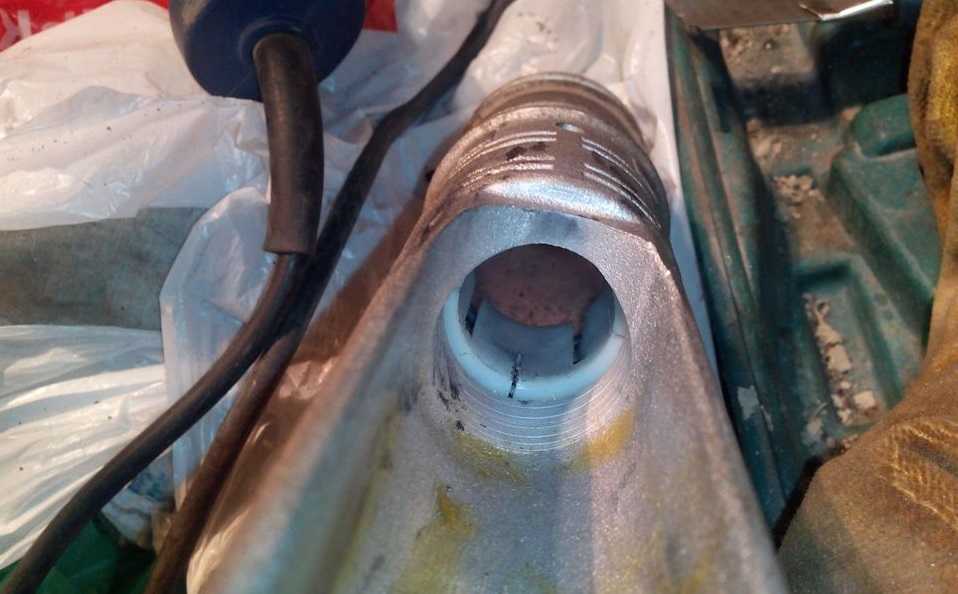

Далее из трубы вынимаем старую пластиковую втулку с помощью отвертки

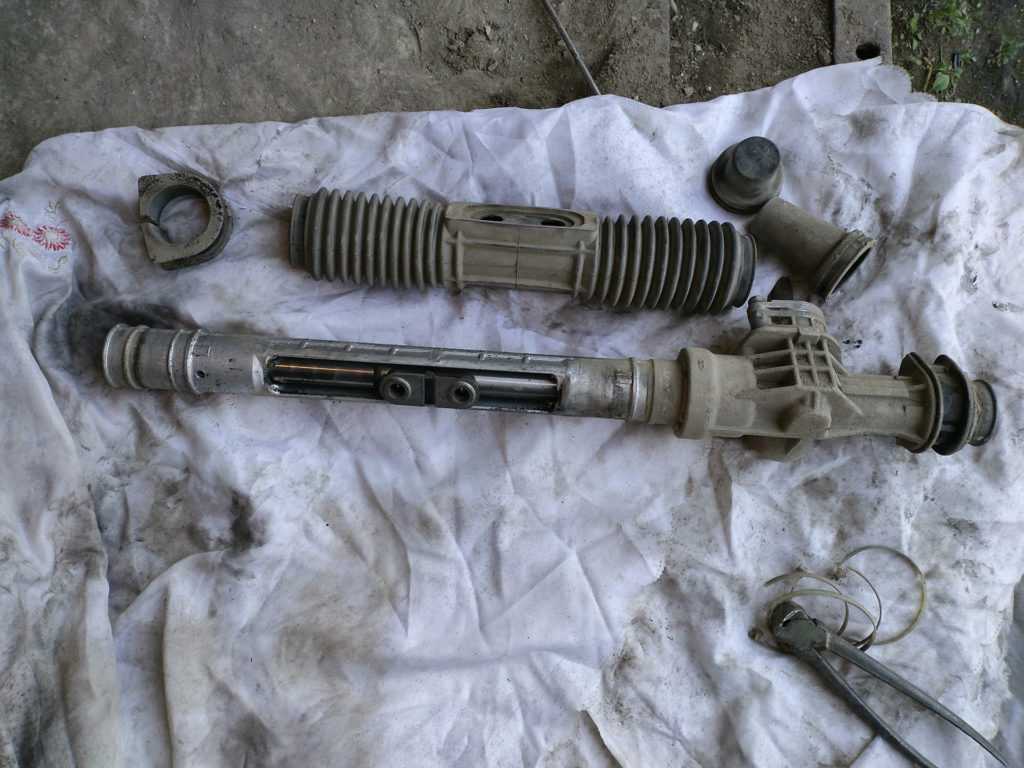

Рейка разобрана, переходим к процессу сборки с использованием новых деталей

Устанавливаем на втулку резиновые кольца и вставляем ее в трубу рейки

Промываем червячный вал от старой смазки, смазываем новой и вставляем на место, одеваем на него пластиковый подшипник.

В крышку «червяка» помешаем тарельчатую пружину, а затем сверху упорную шайбу. Хорошо смазываем и закрываем крышку.

Смазываем рашпиль и вставляем его в червячный механизм, а затем вставляем трубу в корпус механизма и закручиваем гайку совмещая поставленные ранее метки.

Выставление рулевой рейки по центру

При сборке рулевой необходимо соблюсти некоторое правило, которое в дальнейшем не приведет к перестановке руля на шлицах.

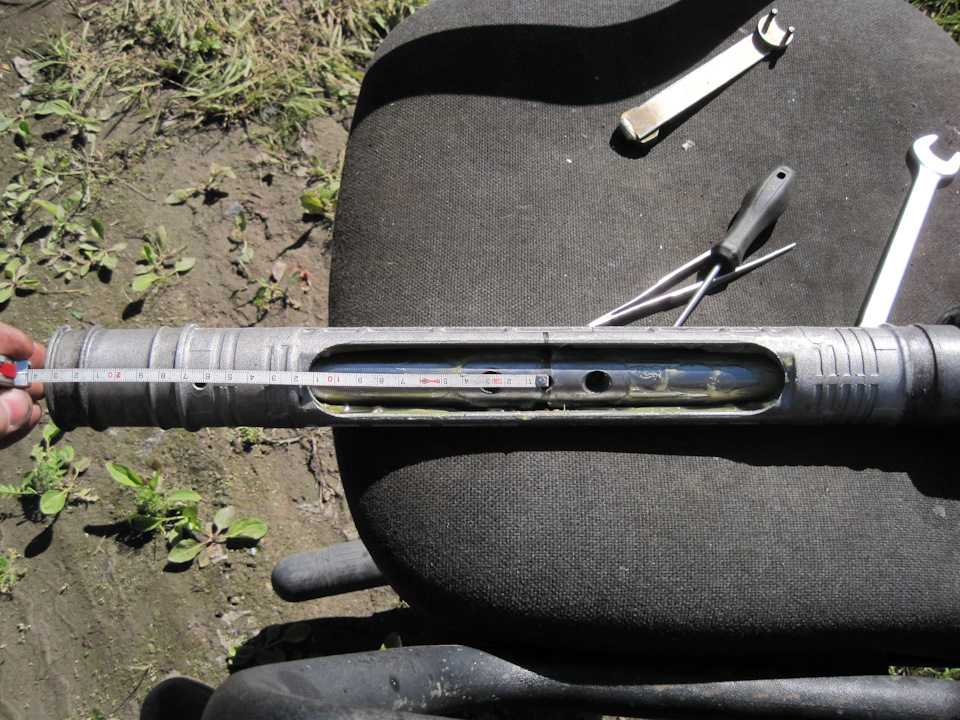

Когда рашпиль будет помещен в корпус рейки необходимо выставить ее «ноль» то есть положение, в котором руль будет стоять ровно по центру. Для этого необходимо от правого конца корпуса отмерить 235 мм и поставить метку маркером. Это и будет является «нолем». Далее необходимо совместить центр рашпиля с данной меткой. Центром рашпиля будет являться выемка под центровку «бинокля». Данную выемку совмещаем с ранее установленной меткой.

Также следует отметить при совмещении данных меток червячный вал должен смотреть лыской в правую сторону под углом 90 градусов к корпусу рейки.

Чтобы совместить все эти параметры нужно вращать вал червяка ключом на «14» до тех пор пока все параметры не будут совмещены.

Внимание: прижимной поршень рейки не должен быть установлен при совмещении меток. После того как метки будут выставлены продолжаем сборку

После того как метки будут выставлены продолжаем сборку

Устанавливаем прижимной поршень с надетой на него манжетой в корпус «червяка». Вставляем манжету в корпус, затем прижимную пружину, гайку и затягиваем ее с небольшим усилием.

Вставляем бинокль на рашпиль, одеваем пыльники и фиксируем их хомутами

Затем прикручиваем правый поворотный рычаг к рейки и устанавливаем рейку на место.

Сборку проводим в обратной последовательности.

Следует отметить, что рулевой кардан проще всего будет установить, сняв его с руля. Ключом на «13» откручиваем гайку и вынимаем болт, а затем и сам кардан.

При установке обратите внимание, чтобы руль стоял по центру. После того как рейка будет установлена, необходимо произвести подтяжку

Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов

После того как рейка будет установлена, необходимо произвести подтяжку. Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов.

На гайке рейки левая резьба, но когда она установлена на автомобиль, подтяжку гайки необходимо производить против часовой стрелки. Так как гайка смотрит вверх.

При развороте или повороте руль должен возвращаться самостоятельно в нулевую точку.

Процесс ремонта рулевой рейки завершен.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

  1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

Подставляем башмаки под колеса

Демонтаж болта фиксации муфты

Вынимаем шплинты при помощи пассатижей

Демонтаж наконечников рулевой тяги при помощи молотка и ломика

Отключения разъема ЭУР от бортовой сети

Демонтаж креплений рулевой рейки

Демонтируем рулевую рейку через арку колеса

Снимаем рулевые тяги

Срезаем хомуты пыльника при помощи кусачек

Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

  1. Меняем подшипники рейки.

Устанавливаем новые подшипники

Сводим метки на картере и рейке, чтобы руль стоял ровно

Надеваем новый пыльник на рейку

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

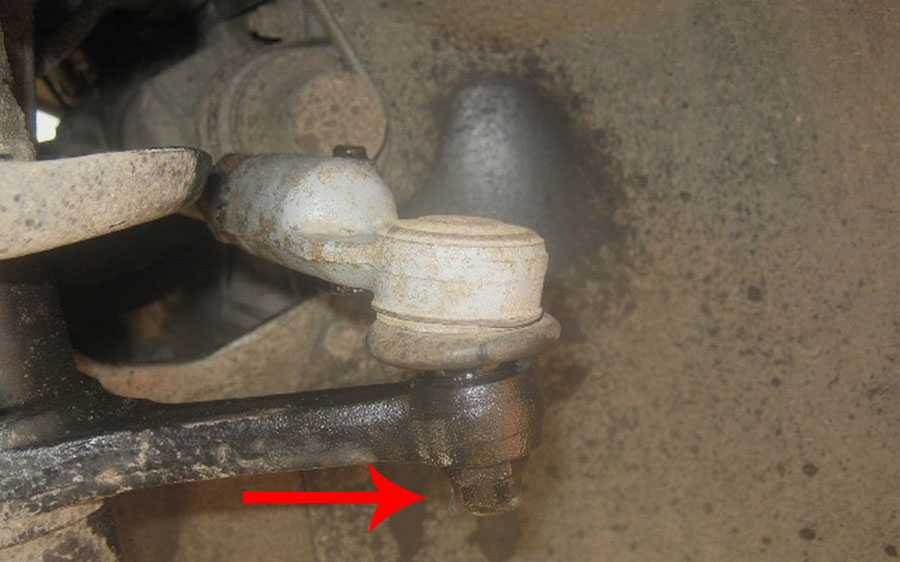

Замена наружного наконечника рулевой тяги

Снимаем переднее колесо со сторо­ны заменяемого наконечника руле­вой тяги. Работа показана на примере нако­нечника правой рулевой тяги. Пово­рачиваем рулевое колесо до упора в сторону, противоположную снима­емому наконечнику. Разгибаем.

. и вынимаем шплинт.

Накидным ключом «на 19» отво­рачиваем не полностью гайку крепления шарового пальца.

Головкой «на 17» ослабляем за­тяжку стяжного болта наконечни­ка рулевой тяги.

Вставив монтажную лопатку меж­ду поворотным рычагом и нако­нечником, отжимаем наконечник от рычага и, нанося удары молот­ком по торцу поворотного рыча­га, выпрессовываем шаровой па­лец из рычага.

Окончательно отворачиваем гай­ку крепления шарового пальца.

. и выводим шаровой палец из отверстия поворотного рычага.

Отверткой разжимаем паз нако­нечника рулевой тяги.

Удерживая ключом «на 27» регу­лировочную резьбовую втулку, отворачиваем наконечник, под­считывая количество оборотов, с тем чтобы новый наконечник за­вернуть на то же число оборотов. При этом сохраняем положение резь­бовой втулки на рулевой тяге. Это поможет приблизительно сохра­нить прежний угол схождения колес.

Замена пыльника рулевой рейки Ваз 2114

«Следует знать! Важная часть процесса замены узла проходит через подкапотное пространство, поэтому перед выполнением процедуры замены, дождитесь охлаждения двигателя вашего автомобиля». Сегодня рассмотрим способ замены пыльника без снятия рулевой рейки. Конечно, процесс протекает не так легко и непринужденно, нежели в ситуации, когда двигатель предварительно извлечен. Однако на положительном результате это не скажется. Инвентарь, который нам понадобится:

  • Отвертка
  • Молоток.
  • Плоскогубцы.
  • Ключи на «10», «13» и «22», но лучше трещотки тех же размеров.
  • Литол для смазки.

Для удобства восприятия, разделим мероприятие по замене на 13 последовательных шагов:

Как говорилось выше, дожидаемся охлаждения двигателя (если ранее он функционировал). Работать будем из довольно тесного подкапотного пространства, потому для того чтобы добраться до рейки необходимо демонтировать некоторые узлы которые будут мешаться. При помощи ключа или трещотки на «10» откручиваем корпус адсорбера и извлекаем его.
Далее находим металлическую защиту, которая прикручена к кузову автомобиля и защищает узел от механических повреждений. Берем ключ на «10» и отворачиваем крепежные гайки (две сверху, одна снизу). Демонтируем защитную резинку.
Теперь невооруженным глазом можно увидеть две рулевые тяги, закрепленные при помощи болтов. Их нам и нужно открутить и развальцевать, для этого используем плоскую отвертку, молоток, ключ на «22».
Когда все элементы крепления выкручены, отсоединяем, отводим рулевые тяги от рейки.
Сейчас самое время для того, чтобы начать работу непосредственно с самой рейкой. Первым делом нам нужно открутить крепление, расположенное на ее правом конце (в районе пассажирского отделения). Вывинчиваем две гайки сверху и снизу (ключ на «13»).
Снимаем крепление, металлическую скобу и защитную боковую резинку.
Вытягиваем старый пыльник. Если он не поддается снятию, покрутите его вокруг узла, расшатайте.
Когда защитный чехол снят, обследуйте рейку на наличие загрязнений. Очистите и смажьте поверхность, нанеся на нее некоторое количество литола

«Важно! При производстве работ, когда рулевые наконечники отсоединены, не вращайте рулевое колесо».
Одеваем новое защитное изделие таким образом, чтобы его не перекрутить (повредить).
Когда кожух нанизан и располагается, так как положено, при помощи болтов закрепляем рулевые тяги непосредственно к рейке (используем ключ на «22»). Завальцевываем гайки.
Ставим боковой чехол, и металлическую скобу крепления

Проверяем, затянуты ли все болты креплений.
Устанавливаем металлическую защиту, резинку.
Возвращаем на место, прикручиваем адсорбер.

Вот такой не сложный процесс снятия и установки. Самым сложным является то, что вся операция усложняется неудобными, тесными условиями работы. После проведения работ протестируйте систему руления в дорожных условиях. Функционирование агрегата после смазки должно стать четким и отзывчивым. Теперь вы знаете, как поменять пыльник на рулевой рейке ваз 2114 самостоятельно.

Смазка

Смазка рулевой рейки уменьшает усилие поворота и может убрать стук. Качественно смазать рейку без ее демонтажа не получится. Некоторые водители работают через пыльники, но шум после такой обработки остается. Во время эксплуатации машины пружины, прижимающие зубья, закисают. Восстановить их эффективную работу можно только при полной очистке узла.

Переборка рулевой рейки. Источник фото: https://carnovato.ru/ustrojstvo-snjatie-remont-zamena-rulevoj-rejki/?sign=658618440368097%2C662787477625838

Выбор смазки зависит от условий эксплуатации машины и финансовых возможностей водителя. Несколько вариантов допустимых составов (в скобках ориентировочная цена за 100 г вещества):

  • «Литол 24» (30 руб.). Основа – минеральное масло. Самый дешевый и доступный вариант. Сильно густеет на морозе.
  • «Фиол-1» (30 руб.). Основа – смесь нефтяных масел. Аналог «Литол 24», но более мягкая.
  • EFELE MG-213 (100 руб.). Смазка изготавливается на основе литиевого комплекса. Используется в основном в паре «металл-металл». Нежелательно закладывать в пыльники.
  • Liqui Moly Thermoflex Spezialfett (500 руб.). Смазка на синтетической основе с присадками. Используется для всех материалов. Безопасна для применения в быту.
  • Molykote EM-30L (1100 руб.). Синтетическая смазка. Подходит для соединений любых материалов.
  • Литиевая смазка NLGI-1 (2200 руб.). Создана на основе минерального масла. Используется в узлах с незначительными нагрузками.
  • G052168A1 (6600 руб.). Производится в Германии под брендом Volkswagen Audi AG (VAG).

Перед нанесением нового состава, деталь нужно разобрать, очистить от старой смазки и проверить, не появились ли признаки износа.

Процесс подтяжки, видео

Есть несколько способов подтяжки. Один из них — это способ со снятием рейки. Снятая рейка зажимается в тиски и затем специальным ключом гайка затягивается на 10-15 градусов поворотом против часовой стрелки.

После этого следует проверка на люфт и , если надо, процедура повторяется, так как люфт может быть больше или меньше. Перетягивать нежелательно, будет тяжело вращать руль. Достоинство этого метода в удобстве регулировки, недостаток же в том, что приходится снимать и потом ставить на место рулевую рейку, а это требует времени, определённых знаний и навыков.

Второй способ проще, он не требует снятия рулевой рейки, надо только снять аккумулятор и площадку под ним на четырёх болтах, но это намного проще и быстрее, чем снятие и установка рулевой рейки. Таким образом получаем доступ к рулевой рейке и рулевым тягам.

Берёмся за тягу рукой и с силой начинаем её шатать. Характерный стук сразу даст знать о наличии люфта. Гайка упора находится на рейке за левой тягой снизу, её надо нащупать пальцем. Теперь задача — попасть в гайку ключом и затем провернуть против часовой стрелки. Проверяем на люфт и, если надо, подтягиваем ещё.

А вот в видеоролике ещё один вариант подтяжки, даже без снятия аккумулятора:

Разборка и сборка рулевого механизма

Разборку рулевого механизма проводим при его ремонте. Снимаем рулевой механизм (см. «Снятие рулевого механизма»). Снимаем чехол рулевого механизма (см. «Замена чехла рулевого механизма»). Снимаем опору рулевых тяг. Вставляем бородок в паз гайки крепления трубы картера.

Отворачиваем гайку, нанося удары по бородку (правая резьба).

…и снимаем трубу картера.

Отжимаем отверткой два фиксатора втулки, расположенной внутри трубы…

…и вынимаем втулку.

Снимаем с втулки два резиновых кольца (стрелками показаны фиксаторы втулки).

Если необходимо заменить гайку, щипцами для снятия стопорных колец разжимаем. . и снимаем стопорное кольцо… Снимаем гайку крепления трубы.

Вынимаем из регулировочной гайки упора рейки резиновую заглушку. Шабером удаляем замятый металл в местах контровки регулировочной гайки упора.

Специальным ключом «на 24» с внешней восьмигранной головкой отворачиваем гайку упора.

Вынимаем пружину упора. Поддев отверткой…

…снимаем уплотнительное кольцо.

Ударом картера о деревянный брусок выбиваем упор рейки. Поддев отверткой…

…снимаем вкладыш с упора. В проточке упора установлено резиновое кольцо.

Снимаем с картера резиновое кольцо, уплотняющее отверстие для рулевого механизма на щитке передка.

Снимаем пыльник с вала–шестерни. Шестигранником «на 6» отворачиваем два винта (показаны стрелками)…

…и снимаем крышку картера.

Снимаем сепаратор с роликами упорного подшипника.

Снимаем уплотнительное кольцо крышки.

Вынимаем рейку из картера.

Выпрессовываем вал–шестерню, зажав вал в тисках с накладками губок из мягкого металла и отжимая картер монтажной лопаткой вверх.

Вынимаем вал–шестерню с подшипником из картера. Поддеваем отверткой…

…и снимаем стопорное кольцо втулки.

Вынимаем втулку вала–шестерни в сборе с опорной пластиной.

При необходимости замены игольчатого подшипника сверлом диаметром 4 мм сверлим в картере два диаметрально расположенных отверстия так, чтобы они выходили к торцу наружного кольца игольчатого подшипника. Через просверленные отверстия стержнем соответствующего диаметра выбиваем наружное кольцо подшипника из картера.

Съемником спрессовываем шариковый подшипник вала–шестерни с внутренним кольцом роликового упорного подшипника.

Съемником спрессовываем с вала внутреннее кольцо игольчатого подшипника.

Отверткой поддеваем и вынимаем сальник вала–шестерни из крышки картера. Если необходимо заменить наружное кольцо роликового упорного подшипника…

…шабером удаляем выдавленный металл в четырех местах и вынимаем кольцо. Обильно смазываем подшипники, зубья рейки и шестерни, пластмассовую втулку рейки смазкой Фиол-1. Собираем рулевой механизм в обратной последовательности. Наружное кольцо игольчатого подшипника запрессовываем в картер оправкой подходящего диаметра. Для заделки отверстий в картере можно применить «быструю сталь» или «холодную сварку». Запрессовываем вал–шестерню с шариковым подшипником в картер отрезком трубы подходящего диаметра или высокой головкой, прикладывая усилие к наружному кольцу подшипника. Можно запрессовать вал–шестерню в картер, оперев наружное кольцо подшипника на губки тисков. Затем надеваем картер на подшипник…

…и напрессовываем картер легкими ударами молотка через деревянный брусок.

Запрессовываем сальник вала–шестерни в крышку через оправку или головку заподлицо с торцом крышки. Вставляем рейку в картер рулевого механизма. Устанавливаем трубу.

После затяжки гайки крепления трубы закерниваем гайку. Поворачиваем вал–шестерню, так чтобы лыска на нем была расположена с правой стороны. Передвигаем рейку, так чтобы опора рулевых тяг, установленная на рейке, располагалась посередине паза трубы. Вставляем упор рейки, пружину упора и заворачиваем гайку упора. Гайку упора рекомендуется заменить на новую.

Схема контроля зазора в зацеплении рейки и вала–шестерни

: 1 — индикатор часового типа; 2 — кронштейн крепления индикатора; 3 — гайка; 4 — уплотнительное кольцо; 5 — картер рулевого механизма; 6 — игольчатый подшипник; 7 — вал-шестерня; 8 — втулка; 9 — крышка картера; 10 — рейка; 11 — вкладыш; 12 — упор рейки; 13 — ножка индикатора; 14 — пружина

Лирическое отступление

В Ладе Калине рулевая рейка стук не проявляет никогда, если речь идёт о новом авто. Что верно и для периода обкатки. Допустим, в вашем случае это не выполнено. Тогда, не пытайтесь что-либо чинить, а сразу отправляйтесь к дилеру. Согласно отзывам, рассматриваемый дефект является гарантийным, а большинство автодилеров поступают так: узел рулевой рейки заменяется новым.

Так выглядит заменяемый узел, рейка в сборе

Здесь есть своя логика. На заводе регулировку производят правильно (это верно в 99,9% случаев). Если дефект проявился, дилер меняет узел в сборе, не рассчитывая на то, что проблему решит регулировка. Владельцу на это надеяться не нужно тоже. Выбор за вами.

Ремонт, цена

Подтяжка — это достаточно простой и быстрый путь, но часто это бывает только частичное, временное решение проблемы. Ведь появление люфта может быть вызвано разными причинами — может быть повреждён пыльник, могут протечь прокладки и мало ли что ещё, то есть велика вероятность, что рулевая рейка работает насухую. В этом случае есть риск, что через небольшое время после подтяжки она может просто заклинить. Поэтому дефектовка рейки будет весьма кстати, хотя бы внешний осмотр, он позволит убедиться в том, что не повреждены пыльники и гофрированный кожух.

Если есть подозрения на необходимость ремонта, взвесьте, сможете ли вы осилить его самостоятельно. Приготовьтесь к тому, что целый день вам придётся провести в интересных позах, к тому же для выполнения некоторых операций вам понадобится помощник. А знаете ли вы, как установить рейку так, чтобы руль встал ровно? Если нет, то рискуете попасть на повторную работу по установке.

Альтернатива — СТО. За ремонт с вас там возьмут в районе 3500 рублей, 200 рублей стоит ремкомплект и ещё 200 уйдёт на пыльники и прочее.

Самый лёгкий вариант — купить новую рейку, это в комплекте с тягами порядка 6000 рублей, есть, конечно, рейки с наворотами ( короткоходные, спортивные и пр.), эти стоят порядка 10000 рублей, выбор за вами.

Любите и уважайте вашу рулевую рейку и она ответит вам тем же!

Результат замены рулевой рейки Калины

Отлично! Теперь просто необходимо выполнить пробный заезд. Захватите с собой маркер, чтобы отметить на руле его верхнюю точку, при движении по прямой. Вернувшись к месту ремонта, мы с Вами переставим руль, чтобы он смотрел прямо.

Итак, ходовые испытания. Закрыв гараж, я вырулил на дорогу и заметил, что по привычке объезжаю мелкие неровности и учтиво притормаживаю перед ними. Сделав над собой героическое усилие, я буквально заставил себя, не снижая скорости, направить машину на засыпанную крупным гравием обочину и вот оно долгожданное чувство удовлетворения: грохота как не бывало, машина идет мягко, методично обрабатывая подвеской неровности, но в салоне это практически не слышно.

Очень надеюсь, что хорошо смазанная и герметично закрытая новая рулевая рейка на моей Калине прослужит хотя бы 3 года (у меня это 75 т.км.), а после этого я ее обязательно разберу, промою, смажу и заменю резиновые чехлы, но только если «рашпиль» не заржавеет.

Демонтаж и разборка рейки на Лада Калина

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе.Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

  1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
  2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
  3. Снимаем оба передних колеса.
  4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
  5. Под капотом потребуется извлечь АКБ в паре с площадкой.
  6. Вынимаем теплоотражатель.
  7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

  1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
  2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
  3. Плоскогубцами, отвертками и ключевыми наборами.
  4. Молотком, киянкой и съемником для наконечников рулевых тяг.
  5. Зубилом, штангенциркулем и малярной кистью.

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

  1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

    Подставляем башмаки под колеса

  2. Откручиваем болт, который фиксирует рулевой вал.

    Демонтаж болта фиксации муфты

  3. Снимаем шплинты с гаек крепления рулевых тяг к поворотному кулаку.

    Вынимаем шплинты при помощи пассатижей

  4. Откручиваем гайки пальцев и выпрессуем их. Если не получается вынуть руками, то следует воспользоваться монтировкой и молотком.

    Демонтаж наконечников рулевой тяги при помощи молотка и ломика

  5. Отключаем ЭУР от бортовой сети.

    Отключения разъема ЭУР от бортовой сети

  6. Откручиваем крепления картера рейки к кузову машины.

    Демонтаж креплений рулевой рейки

  7. Не демонтируя рулевые тяги, вытаскиваем рейку через арку.

    Демонтируем рулевую рейку через арку колеса

  8. Откручиваем болты крепления тяг к рейке и демонтируем их.

    Снимаем рулевые тяги

  9. Срезаем хомуты крепления пыльника.

    Срезаем хомуты пыльника при помощи кусачек

  10. Раскручиваем механизм ЭУР и снимаем крышку. Скорее всего, картина будет не из лучших, поскольку в пыльник попадала грязь, которая прошла по всей рейке.
  11. Раскручиваем крышку подшипника и вытягиваем пружину.

    Демонтируем крышку картера рейки

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

  1. Меняем подшипники рейки.

    Устанавливаем новые подшипники

  2. Заливаем Литол24 в картер и устанавливаем рейку. Сводим метки.

    Сводим метки на картере и рейке, чтобы руль стоял ровно

  3. Ставим новую пружину, пластиковое кольцо и упор.
  4. Прикручиваем рулевые тяги.
  5. Надеваем новый пыльник.

    Надеваем новый пыльник на рейку

  6. Вставляем рейку и соединяем шлицы с электроусилителем руля. Подключаем его к системе.
  7. Подсоединяем рулевые наконечники к поворотному кулаку.
  8. Сборка завершена и останется немного проехать и протестировать.

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Диагностика рулевой рейки Калина (рулевой рейки 2110)

Ремонт рулевой рейки следует начинать с диагностики. Узнать, нуждается ли рейка в ремонте – проще простого, для этого откройте капот и возьмитесь рукой за рулевую тягу в районе ее крепления к рейке.

Подергайте рулевую тягу вверх-вниз, вверх-вниз. При исправной рейке тяга не сдвинется и на миллиметр, в моем случае рейка просто болталась в корпусе. Не удивительно, что при движении по гравию в салоне слышалось оглушительное громыхание.

Вот видео, в котором видна разница в работе старой рейки (после 164 т.км) и новой (после 3 т.км)

Люфт руля диагностировать также очень просто. На припаркованном авто (и заглушенном двигателе, если машина с усилителем) попытайтесь слегка поворачивать руль одним пальцем, вправо-влево, вправо-влево. Если люфта нет, то рулевое колесо будет упруго сопротивляться Вашему воздействию и возвращаться в исходное положение. Если же люфт есть, то руль будет очень свободно «болтаться» в его пределах.

Для машин с усилителем руля, чтобы он не мешал диагностике, его необходимо отключить, то есть двигатель должен быть заглушен.

К сожалению, я не заснял, как это выглядит, но в моем случае люфт на руле составлял порядка 10°. Каждый раз, останавливаясь на светофоре, я указательным пальцем покачивал руль из стороны в сторону, и это радовало меня все меньше.

На ходу люфт проявляется как пустое вращение руля в нулевой зоне (когда колеса смотрят прямо). Для небольшой корректировки курса приходится значительно повернуть руль, причем эффект сначала отсутствует, а проявляется внезапно, когда руль достигает противоположного края люфта. Покачивание рулем в пределах люфта вообще не дает никакого эффекта. На трассе все это выглядит очень неприятно и небезопасно, особенно на высоких скоростях. Кроме того, с люфтом больше 10° вряд ли удастся пройти техосмотр, ведь такой авто не отвечает элементарным требованиям безопасности.

Подведем итоги

Большинство комплектов ШРУС, реализуемых продавцами в специализированной сети автомобильных товаров для автомобилей LADA Kalina, сразу включают в свой состав потребное количество смазки и пыльник с хомутами. На этот аспект рекомендуем обратить взор, дабы уберечься от переплаты во время приобретения.

Lada Kalina – это автомобиль с передним приводом, движок и коробка передач в нём находится поперёк кузова. Главная передача осуществляет привод на колеса. ШРУС – шарнир равных угловых скоростей (в народе его ещё называют «гранатой») обеспечивает крутящий момент. Всего в Ладе Калине таких шарниров несколько (внутренние и наружные). Частая причина ремонта Калины – замена пыльника ШРУСа, который быстро изнашивается и рвётся.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
