Как поменять трос сцепления: пошаговая инструкция

Доработка троса сцепления, уменьшаем вой коробки передач ВАЗ

Многие владельцы отечественных автомобилей сталкиваются с посторонними шумами трансмиссии (гул, вой, тарахтение и т.д.). Причин этому недугу может быть множество и одна из них связана с тросом сцепления. Разбираемся, как доработать конструкцию и уменьшить вой коробки передач на автомобилях ВАЗ.

Эксперимент

  1. передние колеса подняли
  2. включили первую передачу
  3. обороты подняли до 4500-5000 об/мин
  4. тормозом сбрасываем обороты до 1500 об/мин, не отпуская педаль газа

Доработка

Инструкция ВАЗ-2110 2111, 2112. Замена троса выключения сцепления

Потребуется: пористая резина 5-6 мм толщиной и изолента.

Порядок действий:

  1. Снимаем наконечник троса с вилки сцепления.
  2. Откручиваем наконечник троса, предварительно замерив длину свободных витков резьбы.
  3. Снимаем пыльник троса.
  4. Снимаем с упора троса резиновую вставку (фото №1) и делаем ей замену.
  5. Из пористой резины вырезаем круг (32-35 мм), делаем в нем отверстие (12-13 мм) (фото 2).
  6. Отрезаем кусок резины (20х70 мм), уменьшаем его толщину (до 2,5-3 мм) (фото 3).
  7. Этот кусок прикладываем по периметру к пластиковому упору троса, отмеряем сколько нужно на один оборот.
  8. Скрепляем его изолентой в 1,5 оборота (фото 4).
  9. Одеваем на упор троса детали с фото 2 и фото 4.
  10. Резинку на фото №4 нужно приклеить (например, клеем «Момент») к пластиковому упору троса, иначе она вылазит из под кронштейна.
  11. Вставляем трос в кронштейн на КПП (фото 5). Убеждаемся, что трос не зажат, а свободно качается в кронштейне.
  12. Одеваем пыльник, накручиваем наконечник.
  13. Свободных витков резьбы на шпильке оставляем на пару миллиметров меньше, т.к. наша прокладка немного толще, чем заводская деталь.
  14. Подложить 2 мм прокладку из пористой резины между наконечником троса и рычагом вилки.
  15. Регулируем педаль сцепления.

Записываем звуки коробки передач в режиме разгон-торможение двигателем на оборотах 1500-2000 на 3-й передаче.

До доработки:

После доработки:

Кстати, можно попробовать уменьшить вибрации троса сцепления другим способом. Например, на оболочку троса намотать шарик из битума с фольгой (STP виброизоляция) или установить грузик, как у Renault Logan.


Напомним, ранее мы рассказывали про неисправности КПП и способы их решения, а также что делать если скрипит педаль сцепления.

Будете ли вы дорабатывать трос сцепления на ВАЗ?

Замена троса сцепления на Рено Логан

1). Снимаем гофру фильтра. На 16-клапанном гофру удерживает хомут, но его тоже легко снять.

2). Далее, если речь идет об 16-ти клапанном автомобиле, удаляем «глушитель впуска». Пластиковый короб, когда гофры нет, можно сразу отвести в сторону.

3). Трос заканчивается наконечником – стержнем, с закрепленным грузиком. Эта деталь у нас закрывалась гофрой.

4). Далее откручиваем гайки. Берем 2 ключа «на 10» и выкручиваем гайку 1, придерживая гайку 2. Если резьба закисла, очищаем ее растворителем.

5). Выкручиваем гайку «2», удерживая опрессованную часть наконечника ключом «на 7». Теперь можно из прорези вытащить и грузик.

6). Подтягиваем трос в направлении «от вилки»  и вытаскиваем грузик из прорези.

7). Из прорези выводим резиновую муфту. Этой муфтой оканчивается оболочка (рис. 2).

8). Переходим во внутрь салона, подтягиваем трос «на себя» и выводим наконечник (1) из держателя педали. Далее наконечник (2) выдавливаем вперед, что мы делаем сдавливаем два лепестка. То есть нам необходимо выдавить наконечник троса в подкапотное пространство.

9). Затем меняем трос на новый, для чего выполняем те же самые действия, но только в обратной последовательности.

10). После замены также не забываем и отрегулировать новый трос.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Монтаж наконечника

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

  1. Рассверливаем крепление троса;
  2. Проводим зенковку;
  3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Почему педаль тормоза проваливается при торможении и что делать

У вашего автомобиля неожиданно появились проблемы с тормозами? Не нужно впадать в панику. Есть специальные приемы, благодаря которым вы постепенно сбросите скорость и остановите автомобиль даже в этом случае. Самым полезным инструментом в этом случае является стояночный тормоз, или «ручник».

Он может замедлить и остановить машину, если она ехала со скоростью в пределах 20–40 км/ч. Но если у вас маленький водительский опыт, не нужно резко поднимать «ручник» на средней и высокой скорости, особенно, когда движетесь по мокрой, обледенелой или заснеженной дороге. Вашу машину может занести, раскрутить, выбросить с дороги, вынести на встречную полосу, пр.

3.1.4. Снятие и установка сцепления и его привода

Снятие.
Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.
При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.



Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия вилки выключения сцепления, выньте втулку 12 (см. рис. 3.1) из картера 13 сцепления, затем извлеките вилку.
Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач (см. подразд. «Коробка передач»), затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:
– очистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;


        ПРИМЕЧАНИЕ
Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

Рис. 3.3. Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

– установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081 (рис. 3.3), заменяющей шлицевой конец первичного вала коробки передач.


Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

– смажьте втулки 2 (см. рис. 3.1) и 12 смазкой ШРУС-4;

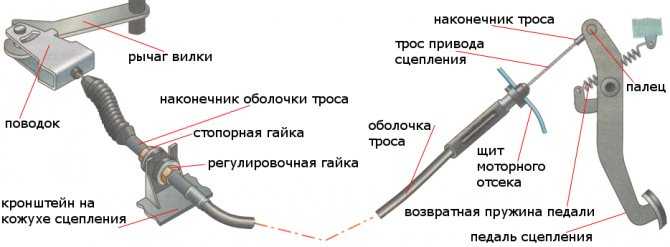

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 (см. рис. 3.2) троса консистентной смазкой ЛСЦ-15 или Литол-24;


Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– элемент «А» поводка 7 располагайте в сторону двигателя, как показано на рис. 3.2.

Какие лучше покупать тросы сцепления – оригинальные или нет: мнения автовладельцев

  1. Китайцы не подкачали!

    «Приобрел механический «патрон» китайского производства. Заплатил всего несколько долларов, пользуюсь года три, причем постоянно дергая сцепление. Работой китайцев остался доволен. Но при желании поменять авторегулировочный трос советую купить более дорогой, оригинальный. Потому что механизм не до конца продуманный и ремонту не подлежит, в случае чего придется только менять».

  2. Два года уже проблем нет

    «Трос у меня не разрывался, а заедал на половине хода педали при возврате. Поэтому все время поднимал ее носком ботинка. Захотелось поменять. Изучил все наиболее приемлемые варианты и решил купить оригинал. Хоть и дорого, но зато закрыл вопрос. Прошло уже два года. Проблем с ездой по пробкам нет».

  3. Раз на раз не приходится

    «На днях пришлось поменять оригинал старой версии. Поломка произошла на пробеге 390 тыс. км. Поменяли опять на старый оригинальный вариант. Пока доволен. А вот друг поменял уже три раза оригиналы при пробеге 30–35 тыс. км. Здесь, мне кажется, как уж повезет с нашей современной техникой».

  4. Всегда вожу с собой запасной

    «Пришлось поменять не один раз, так как постоянно обрывался уже на пробеге 10 тыс. км. Один новый даже порвался на тысяче км. Потом совсем развалился сектор. Тогда его поменял на оригинал и тросик взял с донора (на доноре использовался 120 тыс. км, сколько до него – не знаю). Выглядит как новый. В результате переключение передач четкое. На 10 тыс. пробега все снимал и осматривал. Несмотря на то, что с тросом все в порядке, привычка возить запасной осталась, вдруг придется менять».

  5. По сути, разницы нет

    «Брал неоригинальный, проездил около 30 000 км. За несколько дней до нового года получил от машины «подарочек». Повезло хоть, что смог поменять на новый до праздников. Цена на оригинальный вариант почти во всех фирмах приблизительно в 3–4 раза выше, чем на неоригинальный. Судя по опыту, оба варианта работают нормально до 30 тыс. км пробега, затем нужно менять. То есть нет смысла переплачивать. Конечно, внешние данные неоригинала хуже. Например, резина манжет такая тонкая, что напоминает презервативы (да и те, может, надежнее). И на чем же остановить свой выбор? Я снова поменял на неоригинал. Здесь решил за меня случай, так как 31 декабря в магазине имелись в наличии только такие. Родные можно было заказать лишь после 3 января. Это как писал Жванецкий: «А эти по три…,но сегодня. А те вчера по пять…, но большие…, но вчера…». Зато хоть деньги сэкономил».

Как поменять трос сцепления на ВАЗ видео:

Регулировка сцепления ВАЗ 2115 своими руками: видеоинструкция

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

  • рукой педаль опускают на максимально возможный уровень;
  • затем ее отпускают;
  • параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

  • машина устанавливается там, где находится совершенно ровная площадка;
  • включается первая передача;
  • плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Замена троса сцепления на ВАЗ 2110

Почему скрипит педаль сцепления В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

  • Разрыв троса сцепления;
  • Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ри и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

  • Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
  • Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
  • Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

  • Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
  • Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
  • Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

  • Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
  • Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

  1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
  2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
  3. Конец троса сцепления продевается из салона машины в отсек двигателя;
  4. Закрепляют трос на педали;
  5. Выполняют зацеп троса и вилки включения сцепления;
  6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

  • Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
  • Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
  • После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

Обращение в СТО

Транспортным средством могут управлять неопытные водители, которые не знают, как менять тросик сцепления на автомобиле ВАЗ 2110, в этом случае требуется обращаться в сервис технического обслуживания. За услугу придется заплатить, но в этом есть свои плюсы:

  • что касается стоимости, в большинстве СТО установлено приемлемое ценообразование;
  • все манипуляции проводятся мастерами с высокой квалификацией и длительным стажем работы;
  • в процессе используется современное оборудование и инструменты;
  • устанавливаются исключительно новые запчасти;
  • быстрые сроки обслуживания;
  • гарантия качества.

Все эти преимущества говорят о том, что экономить денежные средства на ремонт автомобиля не следует, если водитель не знает, как менять трос сцепления на машине ВАЗ 2110 самостоятельно.

Как поменять трос сцепления

Чтобы узнать, как поменять трос сцепления, нужно хорошо изучить инструкцию и следовать ей. Перед работой приготовьте необходимые инструменты и материалы, а именно:

  • новый экземпляр троса (индивидуальный для каждой конкретной модели);
  • домкрат для подъема машины (лучше, если найдете смотровую яму);
  • комплект разнокалиберных гаечных ключей;
  • набор отверток;
  • для финишной обработки привода нужны смазка либо графитный состав.

Чтобы поменять приводной трос сцепления, потребуются круглогубцы.

  1. Перед работами по демонтажу поврежденного механизма измерьте его свободную часть у нижнего наконечника, находящуюся около коробки передач.
  2. Продвиньте тросик вперед. Затем выведите его наконечник из отверстия вилки выключения сцепления.
  3. Демпфер оболочки троса, находящийся на поверхности картера КПП, извлеките из крепящего кронштейна.
  4. Непосредственно в салоне автомобиля разъедините наконечник троса и педаль сцепления.
  5. Извлеките устройство по направлению к моторному отсеку.
  6. Манипуляции по установке нового механизма аналогичны действиям на этапах по демонтажу и осуществляются в обратном порядке.

В завершение работ по установке троса производят его начальную регулировку. Необходимо выполнить следующие действия:

  • сделать замер промежутка от вилки выключения сцепления до торца демпфера (расстояние должно быть таким, как указано в инструкции);
  • определить величину интервала между наконечником тросика и торцевой частью демпфера (получившееся расстояние сверяем с рекомендованным руководством);
  • при несоответствии размеров сделать корректировку устройства, используя регулировочную гайку;
  • проверить регулировку (необходимо нажать на педаль сцепления несколько раз, после этого снова сделать замеры: при несоответствии полученных результатов тем, что указаны в инструкции, произвести регулировку заново);
  • по окончании крепко затянуть контргайку.

Время, которое вы потратите на все операции, не превысит 15 минут. Обязательно, прежде чем поменять или отрегулировать механизм, ознакомьтесь с советами и рекомендациями автозавода, касающимися ремонта сцепления. Кроме того, необходимо выяснить информацию о параметрах для корректировки.

Как правило, тросом сцепления оборудованы автомобили преимущественно российского производства. Зарубежные компании предпочитают гидравлику. Разумеется, есть иномарки, оснащенные тросом привода сцепления. Однако такие машины встречаются редко.

Сколько стоит поменять трос сцепления? С учетом цены новой запчасти за работу вам придется заплатить около 2 тыс. руб.

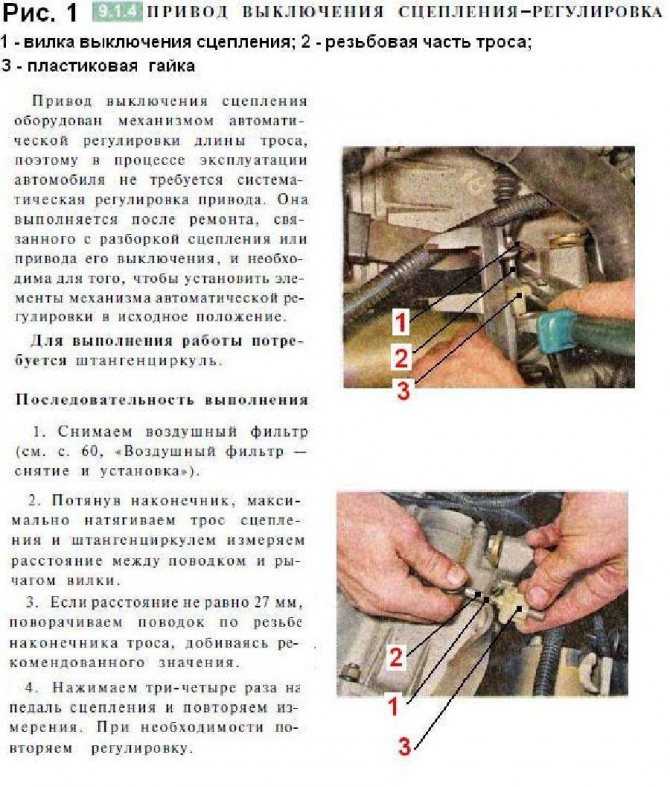

Регулировка тросика сцепления

Обязательной операцией как при замене, так и при техническом обслуживании является регулировка тросика. Накладки диска сцепления изнашиваются, поэтому изменяются исходные регулировки. После замены также требуется вернуть исходные значения длины выпуска троса. Для выставления интервалов можно воспользоваться линейкой, подготовленной до начала работ.

Регулировке подлежат два параметра: расстояние между вилкой сцепления и кронштейном, а также между кронштейном и наконечником троса. Первый интервал должен равняться 86 мм, второй – 60 мм. Допуски в обоих случаях составляют 0,5 мм в большую или меньшую сторону. Для регулировки потребуется вращать гайку наконечника, предварительно ослабив контргайку.

Сейчас читают: Обзор коробки передач в Рено Логан

Чтобы сам гибкий элемент не вращался, его необходимо удерживать за граненую часть ключом номер 7. После выставления интервалов проверяется ход педали, удобство ее использования. Может потребоваться еще раз изменить параметры в большую или меньшую стороны. Гайка с контргайкой затягиваются в исходное состояние, автомобиль готов к эксплуатации.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

  • Подготовка;
  • Демонтаж;
  • Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

  • Гаечный ключ на 8;
  • Два гаечных ключа на 17;
  • Отвертка крестообразного типа;
  • Новый качественный тросик сцепления;
  • Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

  1. Снимите стеклоочиститель со своей «десятки».
  2. Ослабьте немного контргайку и регулировочную гайку.
  3. Извлеките из вилки отключения сцепления ободок поврежденного троса.
  4. Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
  5. Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
  6. Достаньте из кронштейна искомый наконечник.
  7. Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
  8. Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
  9. Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
  10. Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
  11. Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
  12. Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
  13. Но и это не все. Снимите с пальца педали втулку.
  14. Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

  • Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
  • Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
  • Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
  • Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
  • Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.

Как Поменять Тросик Сцепления На Ваз 2114 ~ SIS26.RU

Как заменить кабель сцепления на ВАЗ 2114

Максим Марков

Привет, дорогие читатели, в этой статье я расскажу вам о том, как сменить кабель сцепления на ВАЗ 2114. Большинство российских автовладельцев привыкли самостоятельно выполнять простой ремонт собственного автомобиля, а не пользоваться услугами автосервисов и гаражные мастера. Если вам пришлось выполнять ремонт на автомобиле сложнее, чем заменять проколотое колесо, тогда этот случай будет на вашем плече.

Когда придет время

Следует отметить, что кабель сцепления на ВАЗ 2114 является расходным материалом, и его износ довольно распространен на автомобилях этой серии. Конденсируемая влажность приводит к коррозии и быстрому износу, а измельченные стальные нити приводят к застреванию кабеля в рубашке.

Совет!

Устанавливать педаль сцепления следует на уровне остальных двух, иначе есть шанс, что задняя передача просто-напросто не включится.

Если же вам не помогли все манипуляции по смазке всех трущихся деталей и механизмов, и проблема остаётся не решённой, то в такой ситуации лучшим вариантом будет обратиться в специализированный сервисный центр для диагностического анализа.

Потому как, заблаговременное решение проблем с КПП и сцеплением, может предостеречь вас от неожиданных поломок и дальнейшего дорогостоящего ремонта.

  1. Для использования смазочных материалов в труднодоступных местах лучше всего использовать WD-40 или силиконовую смазку в виде спрея. Таким образом, материал лучше распределится на поверхности и попадёт во все места куда сложно добраться вручную.
  2. Смазывать крепление троса педали сцепления и вилки, рекомендуется графитовой смазкой, которая благоприятно влияет на подобные механизмы и отлично держится на устройствах подверженных постоянной нагрузке.

Снятие троса привода выключения сцепления

Рис. 3-24. Снятие и установка уплотнительного чехла: 1 — чехол

Рис. 3-25. Снятие стопорной шайбы крепления наконечника троса привода выключения сцепления: 1 — стопорная шайба; 2 — наконечник троса; 3 — отвертка

Рис. 3-26. Снятие верхнего наконечника троса привода выключения сцепления: 1 — наконечник троса; 2 — палец рычага

Снятие троса привода выключения сцепления с оболочкой в сборе необходимо производить в следующем порядке:

— открыть капот и снять, как показано на рис. 3-24, уплотнительный чехол 1 с панели кузова;

— с помощью отвертки 3 (рис. 3-25) снять стопорную шайбу 1 крепления наконечника 2 троса с пальца рычага валика педалей сцепления и тормоза;

— снять наконечник 1 (рис. 3-26) троса с пальца 2 рычага валика педалей сцепления и тормоза;

— снять резиновый уплотнительный чехол с наконечника троса;

— вытолкнуть через отверстие в перегородке щита передка, в направлении моторного отсека, трос с оболочкой в сборе;

— поднять вдоль нижнего конца троса 2 (рис. 3-27) защитный чехол 1, повернуть упорный вкладыш 3 в головке рычага 4, совместив его прорезь с пазом в головке рычага, и вывести трос 2 за пределы головки рычага;

— снять защитный чехол 1;

— снять трос с оболочкой в сборе, вытянув его за верхний конец из каркаса демпфера, закрепленного на площадке картера сцепления, оставив резиновый демпфер на каркасе.

Рис. 3-27. Снятие нижнего конца троса привода выключения сцепления: 1 — защитный чехол троса; 2 — трос; 3 — упорный вкладыш; 4 — рычаг вала выключения сцепления

Определение технического состояния троса привода выключения сцепления

После снятия с автомобиля трос с оболочкой в сборе следует очистить от грязи и пыли.

Необходимо убедиться в надежном креплении наконечников 10 (см. рис. 3-2) и 21 с обоих концов троса и свободном перемещении (без заеданий) троса 20 в оболочке 17. Проверить состояние оболочки троса и целостность его полиамидного покрытия (отсутствие трещин, задиров, разрывов и т. п.) на доступных для осмотра концевых участках троса. При нарушении целостности покрытия целесообразно аккуратно удалить поврежденное покрытие на открытых участках троса до верхнего и нижнего его наконечников. Если обнаружено перетирание проволок троса, повреждение оболочки троса, ослабление крепления его наконечников, то необходимо заменить трос с оболочкой в сборе.

Проверить целостность защитного чехла 11 троса. Поврежденный чехол заменить новым.

Рекомендуется применяемые в приводе сцепления резиновые уплотнительный 22 и защитный 11 чехлы и демпфер 12, независимо от их технического состояния, заменить новыми после 150 тыс. км пробега или пяти лет эксплуатации, если к этому сроку пробег меньше указанного, из-за старения и усталостных разрушений резины.

Если обнаружено заедание при перемещении троса в оболочке, рекомендуется отсоединить регулировочный наконечник 15 от резьбовой втулки 13 и заложить в наконечники 15 и 19 оболочки смазку Литол-24 и произвести 10-15 перемещений троса в оболочке из одного крайнего положения в другое. После этого, навернув на наконечник 15 резьбовую втулку 13, проверить легкость перемещения троса.

голос

Рейтинг статьи

Итог замены

Осуществив работы по замене тросика сцепления, необходимо произвести его регулировку. Сутью этого этапа является изменение длины тросика. Ставим автомобиль на ровную поверхность.

Заводим двигатель и плавно начинаем трогаться. Необходимо поймать то положение педали, в котором машина начинает движение.

С помощью специальной гайки следует выбрать подходящий параметр: педаль должна перемещаться на 12,5 – 13,5 см – расстояние от пола до педали. Если необходимо опустить педаль, то крутим гайку против часовой стрелки, поднять – в обратную сторону. По окончанию работ обязательно закручиваем контрольную гайку.

Для проверки правильности выполнения работы, выжимаем несколько раз педаль, замеряем ее ход и производим сверку с паспортными значениями. Сошлось? Значит все верно! В противном случае, настраиваем заново.

Автомобиль ВАЗ 2114

Как правило, замена тросика сцепления требуется в том случае, если его элементы износились или вышли из строя. Чтобы определить поломку в тросике, нужно просто понаблюдать за ним во время езды. Если присутствуют определенные неисправности, то педаль сцепления будет выключаться не полностью, буксовать или вовсе уйдет в пол. В таких случаях, как правило, требуется полная разборка сцепления и его замена. Как же определить поломку?

  • Транспортное средство начинает буксовать, если при резком нажатии на газ мотор оптимально набирает обороты, но машина почти не едет. Водителю может показаться, что не хватает мощности — особенно это заметно, когда транспортное средство движется в гору.
  • Педаль сцепления не полностью выключается: приходится давить на нее по несколько раз, чтобы она вернулась в нормальное положение.

Новый элемент на фоне подкапотного пространства 2114

В таких случаях необходим ремонт элемента. Если у вас есть гараж, инструменты и помощник, то к замене компонента вполне можно приступать. Если же вы не уверены в своих силах, то доверьте это дело специалистам.

Замена сцепления подразумевает подготовку всех необходимых для этого материалов, смену троса привода, а также его регулировку. Поэтому каждый из этих процессов мы рассмотрим поэтапно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
