Устройство и замена катализатора

Удаление катализатора ваз 2107

Итак, сегодня мы поговорим о катализаторах, которые устанавливались на ВАЗы в зависимости от модели и года выпуска, а так же обсудим целесообразность удаления катализатора, якобы это улучшает динамику, но не несет никаких последствий. Итак, самое распространенное мнение, которое служит для железобетонного обоснования необходимости удалить катализатор — «Катализатор душит мотор». На мой взгляд в корне неверное мнение, из разряда суеверий. Исправный катализатор не создает абсолютно никакого сопротивления потоку отработавших газов. Оплавление и забивание сот катализатора это обычно последствия длительной эксплуатации неисправного автомобиля вкупе с паршивым топливом. Например многие любят добавлять в бензин присадки. Но никто не задумывается о том, что это может послужить одной из причин выхода из строя катализатора. Плохое качество топлива несомненно является хорошим помощником в процедуре «убивания» катализатора, но ведь всегда есть возможность сменить заправку, верно? Так же одной из причин выхода ката из строя может явится неправильно приготовленная топливно-воздушная смесь. В среднем срок службы катализатора составляет от 150 000 км до 200 000, но бывало ходят и дольше. Если вы все же решили удалить катализатор, то помните – вам нужно знать нормы токсичности вашего автомобиля. ЕВРО 2 или ЕВРО 3. Узнать это просто. У ЕВРО 2 после катализатора отсутствует лямбда. У ЕВРО 3 после катализатора обязательно стоит контрольная лямбда. Она сообщает мозгам насколько исправен кат.

В машинах с Евро 2 удаление катализатора осуществляется очень просто. Катализатор находится под днищем автомобиля в выхлопной системе и в автомагазах есть в продаже вставки, которые устанавливаются взамен ката.

А вот в системах с нормами ЕВРО 3 все несколько труднее. Необходимо «договориться» с лямбда-зондом, который стоит после ката, иначе будет чек енжин «снижение эффективности каталитического нейтрализатора». Тут есть два способаи – механической обманкой или прошивкой мозгов вашего автомо. Ну и напоследок – где же у наших ВАЗов расположен пресловутый катализатор?

«Родные» датчики кислорода

Для автомобилей ВАЗ, оснащенных инжекторной системой впрыска, идеально подходят следующие датчики кислорода:

  1. Для моторов с объемом 1,5 литра, соответствие стандартам Евро-2, комплектовались лямбда-зондом производства фирмы Bosch, номер 0258005133. Также он использовался на автомобилях, которые имели соответствие стандарту Евро-3, непосредственно перед каталитическим нейтрализатором.
  2. Вторым датчиком кислорода является производства фирмы Bosch с номером модели 0258006537. Активно устанавливался на автомобили, начиная с 2004 года. Отличие от первого лямбда в том, что у него имеется специальный нагреватель. Этот датчик кислорода можно установить на автомобиль, который оснащался лямбдой без нагревателя. Но ни в коем случае нельзя проводить обратную замену.

Почему ломается лямбда-зонд на ВАЗ 2107?

Причин, по которым выходит из строя датчик кислорода ВАЗ 2107, довольно много. При этом инжектор работает неправильно, ведет себя не так, как положено. Зачастую поломка лямбда-зонда происходит при использовании низкокачественного топлива. Если вы заправляете бензин, в котором содержится большое количество свинца, то это приводит к быстрому выходу из строя датчика концентрации кислорода.

Нередко на само устройство попадают жидкости – тормозная, тосол, бензин, вода. Это приводит к тому, что появляются на нем микротрещины, которые нарушают всю работу устройства. Также езда на автомобиле, в котором забиты топливные фильтры, приводит к быстрой поломке лямбда-зонда, причем не только на ВАЗ 2107, но и на всех остальных. При замене датчика концентрации кислорода вам придется устанавливать новые топливные фильтры.

Конечно же, как и любой другой прибор, датчик концентрации кислорода имеет определенный ресурс. И если он прослужил долгое время, а для него таковым является 3-5 лет, в зависимости от пробега, то обязательно требуется замена этого прибора. Несколько реже происходит повреждения механического типа. Это может произойти как при движении автомобиля (например, отскочившим от колеса камнем), так и при неквалифицированном ремонте машины.

Как изготовить механический корректор для выхлопной системы?

Для реализации своими руками механической обманки на катализатор рекомендуется использовать заготовки из теплоустойчивой стали или бронзы. Так детали не будут деформироваться от высокой температуры. Есть две конструкции, но в обеих вариантах нужен токарный станок или помощи опытного специалиста-токаря.

Первый вариант

Представляет собой втулку длиной 40-100 мм. С одной стороны вкручивают штатный датчик, а с другой циркуляция газов ограничена отверстием малого диаметра. Суть действия «девайса» сводится к тому, что состав выхлопной смеси усредняется, потому что лямбда-зонд удален от самой струи газа и, соответственно, ловит меньше ядовитых веществ. За счет этого и получается обмануть ЭБУ.

Типовый чертеж с размерами проставки может быть изменен в габаритном отношении, это зависит от модели и марки автомашины. Оптимальный диаметр входного отверстия остается без изменений – 1,5-2 мм. В некоторых случаях длина втулки может не позволить установить ее на штатное место. В итоге приходится приваривать крепление в другом месте выхлопной трубы.

Второй вариант

  • Выхлопные газы попадают в тело втулки через отверстие малого диаметра.
  • В объеме проставки излишки CH и CO подвергаются окислению кислородом, в результате чего концентрация вредных веществ уменьшается.
  • Протекающие процессы изменяют форму синусоиды, и электронная система считает, что каталитический нейтрализатор работает в штатном режиме.

Сделанная своими руками по приведенной схеме обманка катализатора имеет надостаток, аналогичный предыдущему варианту. Здесь штатный зонд будет поднят на 32 мм, хотя это и меньше, чем 40-100 мм.

Особенности установки проставки

Процедура установки не представляет сложности, и начинается с постановки автомашины на эстакаду или подъемник. Дальнейшие действия происходят по следующей схеме:

  • Отключить минусовую клемму АКБ.
  • Вывернуть контроллер.
  • Накрутить втулку на зонд.
  • Завернуть модернизированный узел на место.
  • Подключить аккумулятор.

После первого запуска сигнал «Check Engine» должен погаснуть. Теперь мотор будет работать в штатном режиме.

Рекомендация «За рулем»

Есть три варианта решения проблемы с вышедшим из строя нейтрализатором — от хорошего и дорогого до простого и дешевого.

  1. Самое правильное — заменить вышедший из строя катколлектор новым. Но цена вопроса, как правило, негуманна. На Рио или Солярис новый катколлектор стоит около 50 000 рублей.
  2. На наше счастье, ряд фирм выпускает ремонтные каталитические блоки. Вид — как у пламегасителя, только внутри цилиндра — полноценная керамическая основа с напылением драгметаллов. А еще, на радость запуганным автовладельцам, основа бывает не керамической, а металлической. Вот эта точно не разрушится, превратившись в пыль. Устанавливаются такие блоки вместо штатного нейтрализатора либо внутрь его корпуса, в зависимости от модели автомобиля. Сама деталь обойдется в 6000–9000 рублей. С металлической основой — самые дорогие. Работа по установке — еще 1500–2000 рублей.
  3. У владельцев некоторых моделей есть еще один вариант решения проблемы. К примеру, почти у всех корейских машин помимо основного каталитического нейтрализатора в выпускном коллекторе предусмотрен дополнительный — под днищем. Он значительно уступает в эффективности основному нейтрализатору и не сможет восполнить его потерю. Зато на его место (под днищем машины) можно установить дешевенький, но полноценный каталитический нейтрализатор, например, от ВАЗ-2107 с впрысковым мотором. Обойдется он чуть дороже трех тысяч рублей. Для небогатых автовладельцев это спасение. Только имейте в виду, что темп прогрева нейтрализатора под днищем будет уже не тот. И чтобы второй кислородный датчик не врал, потребуется перепрошивка блока управления двигателем.

Каталитический нейтрализатор — не враг автовладельца. Он, по мере возможности, сохраняет для нас с вами чистый воздух. Поэтому, если он вышел из строя, постарайтесь восстановить работу одним из перечисленных способов.

Конструкция катализатора ВАЗ 2107

Катализатор состоит из трех основных элементов:

  • Блок-носитель.
  • Корпус.
  • Теплоизоляция.

Блок носитель – основной элемент катализатора, являющийся основанием для каталитического нейтрализатора вредных примесей. Материалом блока служит жаропрочная керамика, устойчивая к воздействию пламени. По своей структуре он напоминает улей с сотами, которые существенно увеличивают площадь соприкосновения поверхности катализатора с отработанными газами.

Корпус катализатора выполнен из нержавейки, а поверхность блока каталитического нейтрализатора покрыта тонким слоем платины, палладия и родия, которые, воздействую на вещества, содержащиеся в выхлопных газах, способствуют их окислению.

Когда следует менять катализатор ВАЗ 2107? Причин для замены три:

  1. Сильная деформация или прогорание.
  2. Повышенный шум от катализатора при работающем двигателе.
  3. Забиты соты катализатора.

С первым пунктом все ясно, второй носит, скорее, предупреждающий характер – если катализатор начал шуметь, готовьтесь к его скорому выходу из строя.

Третий пункт достоин подробного рассмотрения. Сотовая структура катализатора легко забивается продуктами горения. Особенно быстро процесс происходит, когда топливо содержит дополнительные присадки или в камеру сгорание попадает моторное масло. У забитых сот уменьшается сечение, они становятся препятствием для выхода выхлопных газов. Именно этот эффект подразумевается, когда говорят, что катализатор «душит» двигатель. Первоначально это проявляется в потери мощности и увеличении расхода топлива. Когда соты забиваются сильнее, возможны перебои в работе двигателя и, особенно, проблемы с его заводкой. В таком случае необходимо незамедлительно менять катализатор.

Устройство и назначение резонатора ВАЗ 2107

Резонатор представляет собой металлический бачок цилиндрической формы, предназначенный для предварительного снижения звука выхлопа. Спереди и сзади к нему герметично приварены соединительные патрубки диаметром 40 мм. Передний патрубок оснащён ответным фланцем под катализатор или приёмную трубу, а в заднем предусмотрены две продольные прорези для стыковки с секцией глушителя.

Резонатор состоит из:

  • наглухо запаянного цилиндрического корпуса, к которому приварены соединительные патрубки;
  • внутренней трубы с большим количеством отверстий (перфорацией) для проходящих выхлопных газов;
  • поперечной перегородки, разделяющей корпус на две внутренних камеры.

Принцип действия резонатора основан на явлении звукового резонанса. Попадая вместе с отработанными газами внутрь корпуса, звуковые волны проникают сквозь перфорацию в трубе и многократно отражаются от внешних стенок бачка. Происходит взаимное гашение колебаний, и амплитуда волн уменьшается. В результате значительно понижается громкость звука выхлопа.

Резонатор ВАЗ 2107 выполняет следующие функции:

  • предварительно снижает уровень звука выхлопа;
  • в отличие от основного глушителя практически не создаёт сопротивления выхлопному потоку;
  • способствует охлаждению раскалённого газа;
  • принимая на себя часть нагрузки, продлевает срок службы основного глушителя.

Что укорачивает жизнь катализатора на ВАЗ 2114?

Вообще средний срок эксплуатации катализаторов – сотня тысяч километров, и нельзя назвать исключением из правил значительное превышение этого срока, до 120 и даже 150 тысяч. Однако владельцы продукции отечественного автопрома обращаются с просьбой заменить его на пламегаситель, как правило, раньше. Почему такое происходит?

  1. Механические повреждения. Что касается грунтовых дорог российской глубинки (а иногда просто направлений, которые дорожные службы содержат лишь в зимнее время года), тут объяснять излишне. Бывает достаточно наезда на глубокую яму, скрытую лужей, или попадания в корпус катализатора камня, вылетевшего из-под колес, и замена этого устройства становится неизбежной необходимостью.
  1. Некачественное топливо. Повредить соты путем прогорания может не только разведенное топливо, но и измененная (обогащенная) топливная смесь.
  1. Плохие свечи зажигания. Если из-за них несгоревшие остатки топлива попадают в катализатор, под температурой выхлопных газов (600-800 градусов) оно вспыхивает, отчего соты оплавляются и забиваются.
  1. Коррозия. К сожалению, сварные соединения на ВАЗ 2114 изначально имеют недостаточную заводскую антикоррозионную защиту, из-за чего конденсат изъедает трубы ржой.

Разболтанность креплений, разрывы подвесов

Здесь не стоит грешить на производителя, владельцу ВАЗа нужно просто чаще заглядывать под днище автомобиля и обращать внимание на признаки, говорящие о том, что катализатор пора менять на пламегаситель

Убрал катализатор, и вот что изменилось в поведении автомобиля. Расскажу как на этом можно еще и заработать.

Всем привет, сегодня поговорим о том что будет если убрать катализатор и стоит ли это делать. В конце статьи лайфхак как заработать на вынужденном ремонте.

Владельцы б/у автомобилей часто сталкиваются с необходимостью удаления катализатора.

Есть небольшая опасность если подойти к вопросу неграмотно можно получить проблемы с мотором.

Пример засорения катализатора. Фото из открытых источников

Его внутренняя часть выполнена по подобию медовых сот, сделана она из керамики и покрыта веществами-катализаторами, такими как платина и палладий. Именно из-за этого он имеет высокую стоимость.

Со временем эффективность катализатора снижается, соты в нем могут забиться отложениями или прогореть. Если автомобиль не новый, то в наших условиях проще его удалить.

Так как установить новый катализатор довольного дорого, а на б/у машине неоправданно дорого, то часто катализатор удаляется, вместо него ставится пламегаситель и в некоторых авто может потребоваться электронная обманка.

Проблема в том, что если сделать это неправильно, то может загореться “чек” двигателя, машина может работать не стабильно, появится повышенный расход топлива

Лучше всего дополнительно провести обновление программного обеспечения двигателя, для работы без катализатора, проще говоря “перепрошить”.

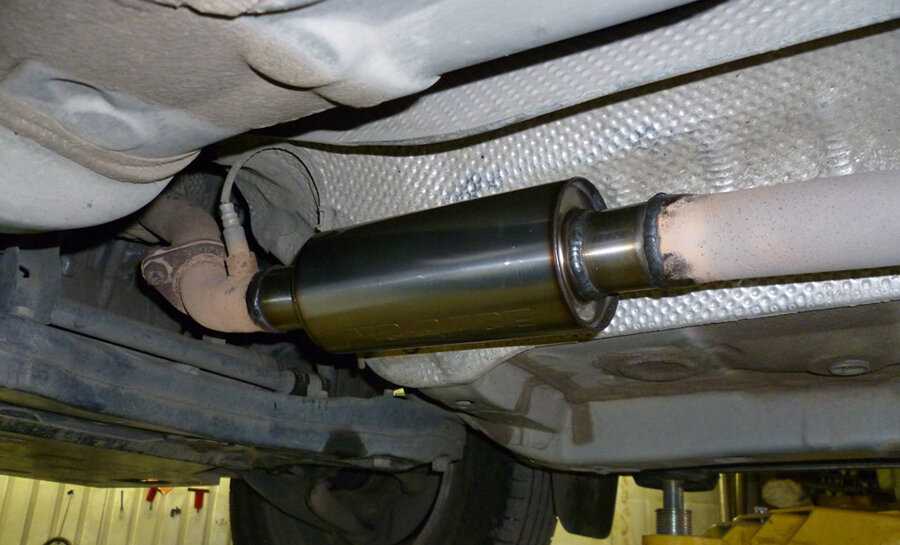

Пламегасители различных видов

Признаки неисправности катализатора:

  • Прежде всего это потеря мощности, машина плохо разгоняется, теряется тяга, появляются сложности на обгонах и при подъемах в горочку
  • Повышенный расход топлива
  • Неприятный запах от выхлопа, очень похож на запах тухлых яиц
  • Тяжелый запуск двигателя

В моем случае после проверки в сервисе был вынесен вердикт: катализатор начал прогорать и осыпаться.

Взвесив все за и против, при учете что машина у меня далеко не новая, решил удалить катализатор, установить пламегаситель и установить электронную обманку, иначе бы загорелась лампочка неисправности двигателя.

В процессе

В итоге всё нормализовалось, машине стало легче разгоняться, двигатель стал работать ровнее, упал расход топлива. Негативных моментов пока не проявилось.

Сильно оплавившийся катализатор на машине моего знакомого

Электронная обманка катализатора своими руками и схема эмулятора

Настоящий электронный эмулятор представляет собой микропроцессорный прибор, состоящий из однокристальной микросхемы. Принцип его работы основан на формировании выходного сигнала, который по форме соответствует информации при рабочем нейтрализаторе. Такой вариант для самостоятельного выполнения сложен, поэтому сразу стоит рассмотреть способ попроще. Для его реализации нужно приготовить:

  • Электрический паяльник.
  • Припой и канифоль.
  • Нож и бокорезы.
  • Сопротивление 200 Ком мощностью 0,25 Вт.
  • Конденсатор неполярный емкостью 4,7 МкФ.

Принцип функционирования системы заключается в усреднении показаний кислородного датчика, который установлен после нейтрализатора. Способ подключения компонентов эмулятора прост и универсален. Все элементы подсоединяются непосредственно к проводникам бортовой сети автомобиля. Перед подключением своими руками электронной обманки на катализатор следует отключить клеммы аккумуляторной батареи , чтобы исключить возможность короткого замыкания.

Замена резонатора ВАЗ 2107

Замена резонатора ВАЗ 2107 проводится на смотровой яме, эстакаде или подъёмнике. Для выполнения работ потребуется:

  • два ключа на 13;
  • мощная плоская отвёртка;
  • молоток и деревянная наставка;
  • пассатижи;
  • ключ трубный (газовый);
  • аэрозольная смазка WD-40 или аналог;
  • перчатки тканевые.

Теоретически разборка выпускной системы не представляет большой сложности. Однако в реальности обычно возникает проблема разъединения секций, так как стыки соединений крепко прихватываются за счёт нагрева и образования внутреннего нагара.

Резонатор крепится в четырёх точках: на двух стыках (с приёмной трубой и глушителем) и на двух резиновых подвесах, зацепленных непосредственно за бачок. Его демонтаж производится в таком порядке:

  1. Загоните автомобиль на смотровую яму (эстакаду), поставьте на стояночный тормоз и подстрахуйте противооткатными башмаками.
  2. На стыки резонаторной секции обильно нанесите аэрозольную смазку и подождите 15—20 минут.
  3. Ключами на 13 ослабьте задний и передний крепёжные хомуты. Аккуратно сбейте оправки с утолщённой части стыка на трубу.

Если отсоединить патрубки указанным образом не удаётся, попробуйте разогнуть конец внешней трубы с прорезями, загоняя под него плоскую отвёртку. Когда щель расширится, снова обработайте стык аэрозольной смазкой. При необходимости можно снять задний подвес основного глушителя и попросить помощника проворачивать этот элемент, пока вы удерживаете трубным ключом резонатор.

Новый резонатор устанавливается в обратной последовательности. Перед монтажом рекомендуется тщательно осмотреть главный глушитель и приёмную секцию. При обнаружении на них прогаров следует выполнить соответствующие работы.

В процессе сборки необходимо проследить, чтобы труба не провисала и в то же время не касалась кузова. В первом случае резонатор может повредиться на неровной дороге, а во втором он при движении будет биться о кузов, вызывая глухой стук в салоне авто. По окончании работ необходимо завести двигатель и, спустившись в смотровую яму, убедиться, что стыки соединений не пропускают выхлопные газы.

Видео: замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 работает в тяжёлых условиях — температура проходящих через секцию газов составляет порядка 600 °С. Если не отслеживать состояние резиновых креплений, труба разболтается и начнёт пропускать газы. При появлении свища в корпусе бачок следует сразу заварить, иначе повреждение быстро увеличится. Заменить резонатор ВАЗ 2107 довольно просто. Для этого потребуется лишь минимальный набор слесарных инструментов и пошаговое выполнение инструкций профессионалов.

Рекомендуем посмотреть:

  • Катализатор ваз 2107 евро 3
  • Резонаторы ваз 2110 виды
  • Чем отличается глушитель от резонатора
  • Замена глушителя ваз 2107 инжектор
  • Чем отличается резонатор от глушителя

  • Устройство резонатора выхлопной системы в разрезе

Нужен ли эмулятор кислородного датчика?

  • ЭБУ переводит работу двигателя в аварийный режим, когда функционирование мотора осуществляется согласно заданным топливным картам без учета показаний кислородных датчиков.
  • На приборной панели загорается индикатор «Check Engine» и в цилиндры поступает обогащенная горючая смесь.
  • Увеличивается нагар на свечах зажигания, снижается мощность ДВС и загрязняется масло.
  • Повышенный расход горючего влечет лишние финансовые затраты.

Практически все автопроизводители рекомендуют заменить неисправный нейтрализатор. Но не каждый автовладелец пойдет на это, ведь цена некоторых экземпляров, например, для ВАЗ доходит до 60 000 рублей. Сюда же стоит добавить стоимость установки прибора. Поэтому многие автолюбители интересуются, что такое обманка катализатора своими руками и схема ее реализации.

Суть работы эмулятора сводится к изменению реальных показаний датчиков, после чего ЭБУ переходит на штатный режим работы. При этом сам нейтрализатор можно вырезать или заменить его пламегасителем. Процедура установки имитатора не сложнее, чем увеличение клиренса Renault Duster.

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Неисправности и ремонт резонатора

К неисправностям резонатора относят:

  • биение трубы о выступающие части кузова и другие элементы;
  • прогорание торцевой части бачка в месте сварки корпуса и трубы;
  • прогар корпуса или внутреннего перфорированного канала;
  • выход отработанных газов через стыки крепления.

Надоедливый стук, доносящийся из-под днища авто, обычно является следствием биения болтающейся выхлопной трубы о кузов и другие узлы. Причиной этого являются резиновые крепления, которые со временем изнашиваются и растягиваются и при движении не могут обеспечить жёсткую фиксацию выпускного тракта. Проблема решается заменой этих креплений.

Другие неполадки устраняются следующими способами:

  1. Прогар боковой части резонатора можно заварить. Для этого снимать трубу необязательно. Опытный сварщик сделает работу на месте, закрыв кузов листом асбеста.
  2. Если наблюдается выход отработанных газов через стыки выхлопной системы, следует сильнее затянуть крепёжный хомут или фланец. Также можно ослабить крепление, плотнее подогнать детали друг к другу и заново затянуть хомут.
  3. При прогорании корпуса или внутреннего канала обычно резонатор меняют на новый. Если свищ небольшой, можно попробовать его заварить, не снимая с автомобиля.
