Вибрация промежуточного вала на ниве

Промвал нива шевроле, теория

Как правило при возникновении трансмиссионных вибраций, на нивах и шнивах, все бросаются смотреть на карданы. В этом конечно есть доля истины, кроме одного замечания. В теории машин и механизмов есть рекомендация: начинать искать причину вибрации или непосредственно с источника вращения (то бишь сам двигатель) или с тел вращения, имеющих высокую угловую скорость. Давайте пойдем по цепочке. Первое это маховик со сцеплением. С ним после капиталки или установки ничего случиться не может, кроме того, что при замене манжеты коленвала, его могли поставить в другое положение. Далее идут диск сцепления, корзина сцепления, коробка передач, центровочная резинометаллическая втулка и наконец промвал нива шевроле. Комплект сцепления из себя представляет металлические детали вращения, и, если производитель хорошего уровня, как правило вибраций не дает. А вот герой данной статьи, содержит в себе шариковые шрусы, резиновую муфту и шлицевое соединение. При возникновении малейшего люфта вибрациям есть где разгуляться. В подавляющем количестве случаев виновата резиновая муфта. Да, она продается отдельно, НО после сборки требуется балансировка узла. Здесь тупик. Даже в моем родном Питере, нет фирм где можно это сделать в хорошем качестве. Самый лучший вариант, это взять новый узел в сборе.

Кто виноват и что делать?

Думаю что первый вопрос риторический ))) Но попытаемся ответить хотя бы «почему именно так». Я по образованию и работе инженер-механик, технология производства находится на среднем уровне, поэтому я обратился за консультацией к технологу военного завода. Как надо: заготовка делается прессом, проводится черновая обработка с припусками, делается термичка, деталь обрабатывается вчистовую по «основным и посадочным» размерам. Как сделано: удален последний этап. После термообработки деталь коробится и не «выводится» вчистовую. Либо ставится при финишной обработке на цилиндрическую оправку, чего делать нельзя. Так как при данной конструкции, все центруется на шлицах.

Ответ на второй вопрос. Мы закупаем на заводе ящик, где лежат завернутые в масляную бумагу, 100 «полуфабрикатов» фланцев, тащим их на токарный станок, настраиваем «доводочную приспособу» и доводим до ума всю партию.

Вибрация раздатки НИВА. Убийца раздатки. Проверить за 1 минуту промежуточный карданный вал НИВЫ

Опубликовано 29 Августа 2016

Опасная причина вибрации раздаточной коробки НИВЫ. Какие причины вибрации раздаточной коробки НИВЫ. В большинстве случаев причина вибрации раздатки — это неисправные карданы (износ в шлицах) и крестовины, когда они имеют большой износ или плохо отцентрированы. Могут быть и другие причины. Например: после ремонта или замены не сделана центровка раздатки с карданами. Подушки резиновые на раздатке треснули, разбиты подшипники и т.д. Причину – вытекло масло из раздатки, не обсуждаю. Самое опасное это неисправность промежуточного карданного вала (БУБЛИКА), который стоит между раздаткой и коробкой. Из-за него может быть сильная вибрация, которая в итоге разобьет раздатку. Причём, простого ремонта может уже оказаться не достаточно, потребуется замена агрегата (раздаточной коробки) на новый. На проверку, идёт ли вибрация на раздатку от промежуточного кардана или нет, уходит всего одна минута. Как это сделать?

Показано в этом видео, смотрите сами. А ДЛЯ ЛЮДЕЙ С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ (НЕ МОГУТ СЛЫШАТЬ), я напишу подробно: Машина ставится на ручник или упирается в бордюр (для спокойствия). Затем рычаг раздаточной коробки ставится в среднее ( нейтральное ) положение, заводиться машина и включается передача в КП, третья или четвёртая. В начале необходимо посмотреть, как ведёт себя раздатка на холостых оборотах. Затем, постепенно увеличивая обороты до 3500-4000 по тахометру, продолжать наблюдение за раздаткой. В данном видео вибрации раздатки не было на всех оборотах. Если кардан в КРИТИЧЕСКОМ состоянии, то раздатка будет подпрыгивать и дёргаться уже на небольших или средних оборотах. Если вибрация сильная, то ехать быстро на НИВЕ нельзя. Может разбить раздатку прямо на ходу. Потихоньку доезжаем до дома или гаража. Снимаем раздатку, меняем промежуточный карданный вал (БУБЛИК). И счастливые, едем за грибами или на рыбалку. Да, забыл – совсем новички могут спутать дёрганье кузова (на небольшой скорости), из-за грыжи на колесе, с вибрацией раздатки. Осмотрите шины. Это не прикол, такое бывает.

Осмотр и покупка Б.У. автомобиля НИВА 1 часть. Подробно. С чего начать выбор НИВЫ

Выбор и Покупка Б.У. автомобиля НИВА 2 ч. Двигатель. Ходовая часть. Система выхлопа НИВЫ Выбор и Покупка НИВЫ. Как не Лохануться с ГБЦ НИВА.

Сравнение ГБЦ ВАЗ Моё супер изобретение для НИВЫ. Защита от воды и ржавчины НИВЫ под капотом

Чистка ДМРВ. Как правильно снять и почистить ДМРВ. Всё подробно

Вибрация раздатки НИВА. Убийца раздатки. Проверить за 1 минуту промежуточный карданный вал НИВЫ

Подписывайтесь на мой канал

videoremont-mashin.ru

Промвал между КПП и раздаткой в НИВА-ВАЗ-2121-21213-21214-2131

В начале, когда я только купил Ниву и посмотрел конструкцию промвала между КПП и раздаткой, я был очень удивлен конструкции. Особенно тому моменту что раздатку относительно КПП нужно соосно выставлять с помощью регулировочных пластин и… в общем это нереально! Так и не поняв, почему конструктора сделали такой промвал

промвал 21213

а не как у того же ГАЗ-69 и тп по типу крестовина-крестовина и подвижное шлицевое соединение

промвал ГАЗ-69

И так родилась идея промвала типа ШРУС-ШРУС.

Но всё бы так и осталось в голове, потому что в Саратове я не нашел человека, который смог бы нарезать шлицы, изготовил пару валиков на пробу, один поставив себе, а второй я у него купил.

И пролежал этот валик у меня без дела с мая по август. Решил объединить замену раздатки с установкой промвала.

Отдал токарю на работе на проточку под сальник КПП фланец моста/раздатки. И изготовление шайбы. Хорошей стали не было, был только гвозделин, поэтому шайбу мне сделали из вертолета КПП. Толщина шайбы 5 мм.

Вначале собрал один конец валика. Напрессовал ШРУС со стороны стопорного кольца, заложил смазку, забил пластиковую заглушку и надел пыльник. И рассчитал с какой стороны у меня будет движущаяся часть. У меня движущаяся часть получилась со стороны КПП, там расстояние от ШРУСа до гайки больше.

»ДО»

Снял раздатку, снял вертолет с КПП. На КПП замерил насколько накручивается гайка, обрезал гайку, так как ее конец никакой роли не играет, а ход валика ограничивает

Установил переточенный фланец с шайбой и на резьбовой фиксатор закрутил гайку. Отрезал болгаркой заподлицо с гайкой конец вала КПП. Всё, теперь возврата нет, промвал уже не поставишь!

ОБРАТНОЙ ДОРОГИ НЕТ!

Затем поставил РК на тоже место по следу от подушек и замерил расстояние между фланцами. Обрезал лишний конец валика и поставил валик без второго ШРУСа, чтобы убедиться, что расстояния достаточно. Так снимал ставил валик 3 раза. Чуть подрезал и снова ставил. Когда расстояние стало идеальным надел пыльник и второй ШРУС и заложил смазку. Пластиковая заглушка ШРУСа здесь не нужна.

Открутил раздатку, вывесил ее на подставке и отодвинул назад, чтобы валик свободно пролез. Соединение фланца КПП с ШРУСом посадил на герметик. Поднял раздатку и прикрутил ее опоры к кузову.

ПОСЛЕ

Промвал ШРУС-ШРУС

Менять с одной стороны у ШРУСа шпильки на болты для облегчения установки не стал, решил, что со шпильками и само контрящимися гайками будет надежнее. Прикрутил карданы… всё можно ехать!

Промвал прошел испытания 1300 км, местами в жестких нагруженных условиях таская спиленное дерево. Всё отлично, но есть ряд минусов

:. — Первое, раньше от сильной раскачки РК держал промвал, теперь промвал дал полную свободу РК и она свободно болтается на двух подушках. Обязательно надо ставить третью опору! — Второе, сразу после установки при динамичном разгоне или большой нагрузке шла сильная вибрация. Постепенно вибрация ушла. Во всём были виноваты новые ШРУСы которые очень туго работали на поворот.

Плюсы:

— Не требуется выставлять РК. — Можно завалить РК назад, тем самым разгрузив крестовину заднего кардана, собственно так я и сделал. — На скорости 90 больше нет вибрации, да и на любой другой больше ее нет. — Еще авто стало лучше «чувствоваться», чувствуется что в трансмиссии есть жесткая связь с двигателем. Дня три не мог привыкнуть, глох на светофорах и тяжко было по началу трогаться в горку.

Вовремя я полез менять всё это. А вот что произошло с родным промвалом

Родной промвал

Еще немного и муфту бы полностью разорвало, и тогда я бы просто встал посреди дороги.

https://www.drive2.ru/l/288230376152433027/

следующая статья:

Установка сцепления Valeo от Нивы Шевроле в Ниву

С каждой новой тысячей км, чувствовалось что сцепа просит замены. И вот одним прекрасным днем машина просто перестает

remont-vaza.ru

Замена промежуточного вала на ниве 21213 видео

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2– регулировочные прокладки; 3– гайки крепления раздаточной коробки к кузову; 4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала. 6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки. 6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Рег.: 06.12.2004 Тем / Сообщений: 4031 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.

Тема о штатных промежуточных валах между РК и КПП в 2121 и последующих моделях.

Двухшрусовые промвалы обсуждаются в своей теме.

Алексей aka ALER.

да это наверно удобней, просто такого хомута с собой небыло, а разбирал я еще до того как мне привезли промвал, на новом хомут естественно был.

залезет, но кардан скинуть придется передний. порвало после пыльника шруса сразу, по валу шруса.

Это, что – запчасти такие или нагрузка не расчитана?

Эт конечно правильно, но не сделал даже не подумал об этом, не моментом так хоть герметиком.

765 сообщений на предыдущих страницах
Рег.: 22.02.2012 Сообщений: 267 Откуда: Рязань Возраст: 40 Авто: ВАЗ-21213 1999г.в. ВАЗ-21043 2008г.в. Logan 2008г.в.

Рег.: 05.04.2011 Сообщений: 71 Откуда: Казань Возраст: 37 Авто: ВАЗ 21213, 1997 г.

Рег.: 24.06.2012 Сообщений: 739 Откуда: Россия.Прохладный. Возраст: 36 Авто: нива 21213.1995г.

Зарегистрирован: 12.01.2007 Сообщения: 223 Благодарности: 7/1

Методика определения причин вибрации раздаточной коробки и пола кузова в зоне передних сидений

Прежде всего, отметьте, при какой скорости возникает вибрация раздаточной коробки, затем приступайте к определению причин вибрации.

Испытание 1

Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель.

Установите частоту вращения коленчатого вала двигателя, равную скорости движения автомобиля, при которой наступала вибрация.

Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание 2

Если при испытании № 1 вибрация не обнаружена, то установите рычаги раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующую скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.

Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание 3

Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к испытанию 3.

Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение.

Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов‚ дисбаланс, заедание карданных шарниров или дисбаланс межосевого дифференциала.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов).

Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу).

Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами).

Окончательно затягиваем гайки крепления опор раздаточной коробки.

При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 3 (рис. 1).

Конструктивные особенности

Механическая коробка передач — это, безусловно, сложное устройство, которое имеет достаточно непростой принцип работы. Тем не менее, данная статья будет сконцентрирована относительно такой составляющей современной трансмиссии, как ее первичный вал.

Итак, как же устроен первичный вал, применяемый на КПП машины, и в чем его особенности? Вспомним, о чем говорилось в первом разделе статьи.

Первичный вал — это деталь, которая предназначается для жесткого соединения части подвижного узла коробки передач с двигателем и осуществление синхронного взаимодействия с самим мотором.

Первичный обладает достаточно солидным размером и выполнен монолитно из стали высокой прочности. На одном конце имеет маховик, соединенный с двигателем, а на другом — набор шестерен, которые входят в корпус самой коробки.

Каждая шестерня наваривается на стержень вала таким образом, чтобы при нагреве и вращении с большим количеством оборотов в минуту вал не разлетелся на части, а владельцу не пришлось вкладываться в дорогостоящий ремонт.

Первичный тип напоминает цилиндр, имеющий ступенчатую форму. На каждой ступени имеется набор ребер, которые обуславливают шестеренчатый принцип работы вала. Он постоянно находится в трансмиссионной смазке, поэтому его ресурс достаточно высок, а замена требуется лишь при проведении капитального и профилактического ремонта коробки.

Когда и как нужно менять сальники раздаточной коробки ВАЗ 2123?

Справка! Детали подлежат замене при появлении подтеканий трансмиссионного масла в местах сопряжения приводных валов с корпусом РК.

Если этого не сделать, то трансмиссионка вытечет. В отсутствии смазки детали раздаточной коробки быстро выйдут из строя.

Пошаговая инструкция по замене сальника РК Нивы Шевроле

Для работы нужно иметь свободный доступ к нижней части автомобиля. Поэтому замена сальников РК выполнятся на смотровой канаве, эстакаде или подъемнике.

Понадобится следующий инструмент:

  • шестигранник на 12;
  • рожковый или накидной ключ на 24;
  • емкость для отработки;
  • плоская отвертка;
  • молоток;
  • оправка;
  • шприц для заливки трансмиссионного масла;
  • новые самоконтрящиеся гайки для крепления фланцев.

Алгоритм замены сальника раздатки Нивы Шевроле выглядит следующим образом:

  • слить в приготовленную емкость масло из раздаточной коробки;
  • открутить болты крепления кардана, сальник приводного вала которого предстоит заменить;
  • включить передачу, заблокировать дифференциал и поставить машину на ручник;
  • открутить гайку крепления фланца привода карданного вала.
  • снять шайбу;
  • стащить фланец с вала;
  • отверткой извлечь старый сальник;
  • очистить посадочное место и нанести герметик;
  • смазать маслом резиновое уплотнение нового сальника;
  • используя оправку и молоток, запрессовать деталь;
  • установить фланец и шайбу, затянуть их самоконтрящейся гайкой;
  • закрепить кардан.

Важно! Самоконтрящаяся конструкция не предусматривает повторного использования деталей. Поэтому гайки фланцев обязательно нужно заменить новыми. После завершения работы необходимо залить в раздатку свежее трансмиссионное масло

После завершения работы необходимо залить в раздатку свежее трансмиссионное масло.

Возможные признаки неисправности

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

  • сам корпус;
  • вал привода переднего моста;
  • промежуточный вал;
  • ведущий вал;
  • шестерни;
  • подшипники;
  • корпус дифференциала;
  • сателлиты;
  • муфта блокировки дифференциала;
  • муфта переключения передач;
  • фланцы (для соединения с карданными валами);
  • сальники;
  • рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

  • вибрацию по кузову на различных скоростях при движении авто;
  • вибрацию в момент трогания автомашины с места;
  • шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
  • тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

  • Не включается передний мост.
  • Перегревается раздатка.
  • Утечки и повышенный расход масла раздатки.
  • Несанкционированное отключение переднего моста.
  • сам корпус;
  • вал привода переднего моста;

  • промежуточный вал;
  • ведущий вал;
  • шестерни;
  • подшипники;
  • корпус дифференциала;
  • сателлиты;
  • муфта блокировки дифференциала;
  • муфта переключения передач;
  • фланцы (для соединения с карданными валами);
  • сальники;
  • рычаги управления.

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

  1. Задержки при подключении переднего привода.
  2. Перегрев раздаточной коробки.
  3. Высокий расход трансмиссионного масла.
  4. Спонтанное отключение переднего моста.

Установка нового уплотнения

После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:

  1. Снимите толстую резиновую прокладку с фланца заднего моста.
  2. Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
  3. Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
  4. Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.

По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.

Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.

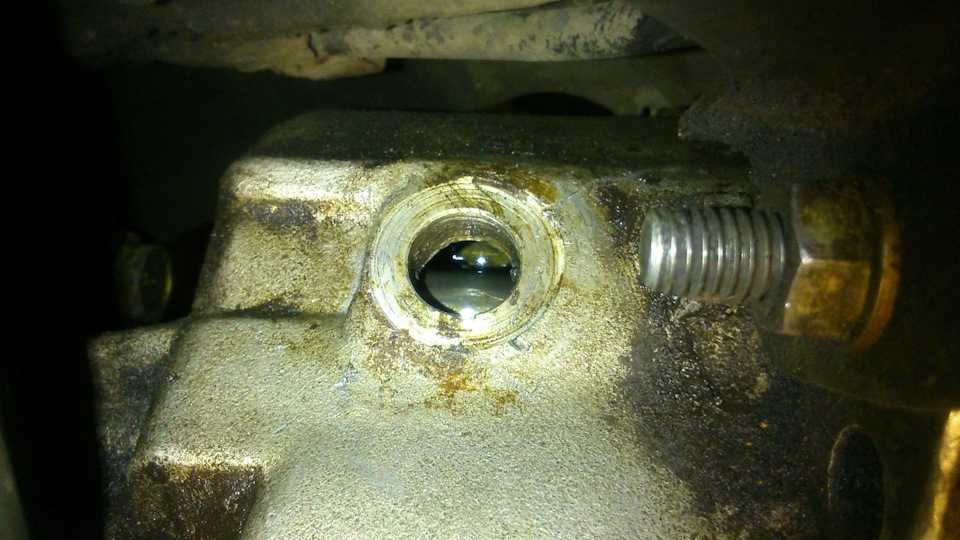

В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки

Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки.

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Как снять коробку с автомобиля

  1. Машина должна быть установлена на смотровую яму или подъёмник.
  2. Рычаги раздатки устанавливают в нейтральное положение.
  3. Снимается облицовка центрального тоннеля пола.

    Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

  4. Удаляются рукоятки и чехлы рычагов.

    Рукоятки и чехлы всех рычагов аккуратно снимаются

  5. Снимается крышка люка рычагов на четырёх винтах.

    Получаем доступ к внутренностям раздатки

  6. Отсоединяется привод спидометра от раздаточной коробки.

    Нужно снять с раздатки датчик, подключённый к спидометру

  7. Снимаются карданные валы спереди и сзади.

    Карданные валы подходят к раздатке спереди и сзади

  8. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.

    При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

  1. Правильно установите кронштейны подвески двигателя.
  2. Установите раздатку, не затягивая болтов её креплений до конца.
  3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
  4. Установите опоры раздаточной коробки и зафиксируйте крепления.
  5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

  1. Включается четвёртая передача, отключается блокировка.

    Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

  2. Под машиной ослабляются гайки крепления раздатки.

    Для центровки демультипликатора ключом на 15 ослабляем крепления

  3. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.

    Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

  • вывешивают машину на подъемнике;
  • ослабляют крепление раздатки;
  • запускают двигатель;
  • включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
  • без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

  • ослабляем все четыре крепления опор раздатки;
  • закрепляем один конец проволоки на резиновой муфте карданного вала;
  • крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
  • вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
  • задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Производится регулировка в следующем порядке:

Производится регулировка в следующем порядке:

  • Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
  • Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
  • Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
  • После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
  • Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
  • Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
  • Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
  • Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

  • один человек садится на место водителя, авто поднимают вместе с ним;
  • блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
  • необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
  • второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
  • человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
  • в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
