Регулировка сцепления ваз 2114 своими руками фото и видео, симптомы неисправности

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Правильная настройка и натяжка троса педали сцепления на ВАЗ 2114 8 клапанов осуществляется исключительно на рабочем механизме.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

  • сам трос;
  • смазка Литол;
  • набор гаечных рожковых ключей;
  • линейка;
  • пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

  1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
  2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
  3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
  4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
  5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

  1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
  2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
  3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

  1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
  2. Активируется рычаг ручного тормоза.
  3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
  4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Регулировка привода (тросика) сцепления Ваз 2114

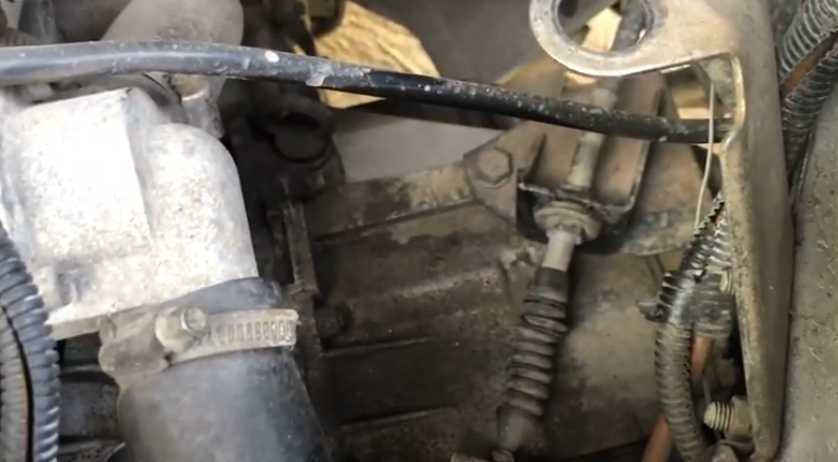

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

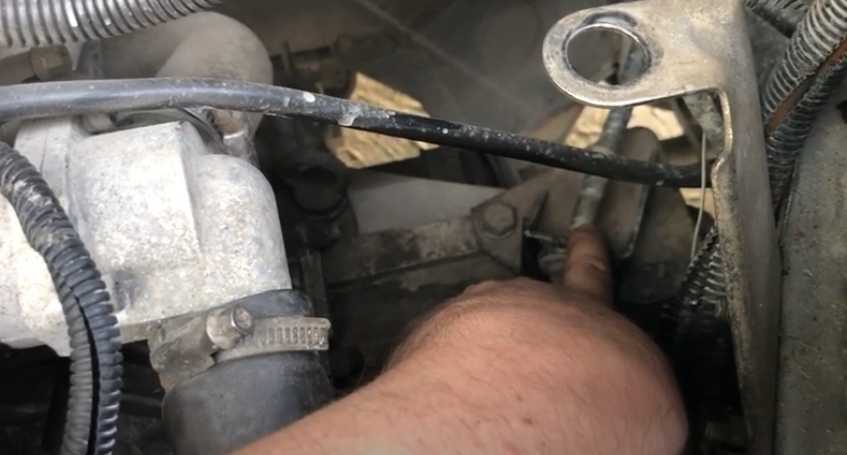

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.


Регулировка тросика сцепления Ваз 2114

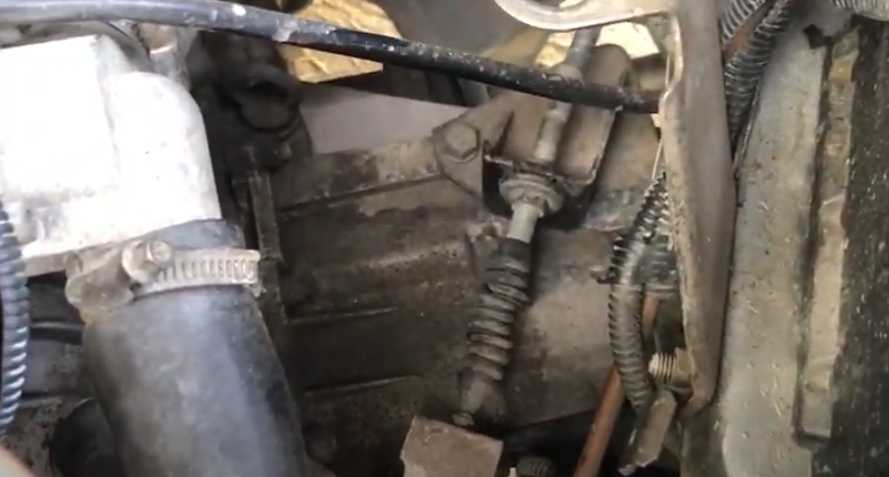

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

Ваз 2114 как настроить сцепление на

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

Сцепление ВАЗ 2114 состоит (см. рисунок):

  • Тросик соболочкой;
  • Наконечниктроса (нижний);
  • Регулировочная гайка;
  • Корпус для крепления оболочки на КПП;
  • Разделительные шайбы;
  • Гайка для регулировок;
  • Резиноваязащитная оболочка;
  • Поводок троса;
  • Вилка выключения;
  • Корзина;
  • Болты, крепящие корзину к маховику;
  • Нажимной диск;
  • Маховик;
  • Диск ведомый;
  • Первичный вал КПП;
  • Щиток;
  • Кожух;
  • Пружина (нажимная);
  • «Выжимной»;
  • Прокладка;
  • Корпус «выжимного»;
  • Наконечник тросика;
  • Упорная шайба троса;
  • Узел крепления тросика;
  • Оська педали;
  • Оттяжная пружина;
  • Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

КАК ЕГО МЕНЯЮТ

Можно с уверенностью отметить, что ремонт или регулировка сцепления производятся в случае износа накладок, реже случаются проблемы с нажимным диском или с маховиком.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

Виновниками поломок раньше времени практически всегда, являются владельцы транспортных средств, а если конкретно, то их стиль вождения машины. Резкое, с «пробуксовкой», начало движения, или длительное удержание ноги на педали, оказывают негативное воздействие на этот механизм.

О наличии проблем в механизме свидетельствуют следующие факты:

  1. Наличие рывков и вибрации во время движения;
  2. Шум во время переключения КПП;
  3. Невозможность включить или выключить механизм сцепления.

Иногда, к сожалению, подводят запасные детали низкого качества изготовления.

ЧТО ДЕЛАТЬ, ЕСЛИ «БАРАХЛИТ» ЭТОТ УЗЕЛ: РЕГУЛИРОВКА, ЗАМЕНА ТРОСА И СЦЕПЛЕНИЯ

Первое, что необходимо сделать, это попробовать отрегулировать сцепление ВАЗ 2114. Цель такой регулировки заключается в том, чтобы изменить длину троса, его оболочки, относительно его крепежа на КПП. Этими регулировками можно увеличить или уменьшить рабочий ход для педали. Операция эта довольно простая, её сможет выполнить любой водитель.

Чтобы правильно отрегулировать, порядок действий будет таков:

  • Устанавливают машину на ровной площадке и запускают мотор;
  • Включают первую скорость и пробуют тронуться с места. Необходимо заметить момент начала движения машины.
  • Когда это произойдёт под конец рабочего хода педали, то нужна его регулировка;
  • С помощью измерительной линейки измеряют рабочий выбег педали. Для этого полностью её выжимают и рядом устанавливают линейку. На ней необходимо сделать отметку и отпустить педаль. В конце хода снова делают отметку. Расстояние между отметками должно находиться в пределах 125 – 135 мм. Если размеры другие, нужно провести регулировку;
  • Открывают капот машины и находят узел крепления троса на коробке передач;
  • На этом узле имеются две регулировочные гайки. Ими добиваются нужного рабочего хода для педали.

Иногда на резьбовой части наконечника троса появляется ржавчина. Для её удаления обработайте это место «ведешкой», жидкостью из тормозной системы или маслом. Это облегчит процесс проведения регулировочных работ.Заодно проверяют ход троса в оболочке, его состояние. Если обнаружатся оборванные жилы, трос меняют новым.

Замена выжимного подшипника сцепления ВАЗ 2114

Выжимной подшипник – это одна из важных частей системы сцепления автомобиля. Включение сцепления, а также его выключение происходит благодаря подшипнику, путем передачи нажимного усилия. Если при заведенном двигателе сцепление шумит, необходимо проверить на исправность коробку передач и систему сцепления. Износ выжимного подшипника сопровождается звуками во время нажатия педали сцепления, характеризующимися стуком, треском или скрипом. При его неисправности движение автомобиля нежелательно, хотя и возможно. Еще одним признаком является увеличение холостого хода педали сцепления. Чтобы проверить на неисправность, нужно нажать на педаль сцепления при заведенном двигателя. Если шум при этом усиливается, значит подшипник вышел из строя и подлежит замене

А если звук исчезает, внимание нужно уделять не сцеплению, а коробке передач. Неисправность вероятнее всего связана с ней

ВАЗ 2114

На автомобиль марки ВАЗ 2114 существуют два вида выжимных подшипников: роликовый и гидравлический.

  • Принцип работы роликового: передача усилия механическим путем.
  • Гидравлический: передача усилия за счет гидросистемы.

При выборе выжимного подшипника на ВАЗ 2114, основное внимание нужно уделить прочности и надежности. А также используемым материалам

Рекомендуется брать подшипник с металлической обоймой. При покупке проверьте подшипник, вращение должно осуществляться легко, без усилий. Обратите внимание на фирму производителя. А именно на страну. Детали, выпущенные в КНР на ВАЗ 2114, иногда не соответствуют эксплуатационным условиям и стандартам. Используемые ими материалы оставляют желать лучшего. Рекомендуется приобретать оригинальные запчасти, в дилерских магазинах

Выжимной подшипник является немаловажной деталью автомобиля. Выполняемые им функции достаточно значимы

Отнеситесь с полной серьезностью к выбору подшипника, во избежание досрочной поломки некачественной или бракованной детали.

Выжимной подшипник ВАЗ 2114

Замена выжимного подшипника должна осуществляться на подъемнике, эстакаде или яме. Если такая возможность отсутствует, вооружайтесь необходимым минимумом инструментов, и следуйте пошаговой инструкции по замене (см. видео).

Инструкция. Замена выжимного подшипника ВАЗ 2114 (видео):

Минимальный набор инструментов:

  • гаечные ключи,
  • набор отверток,
  • емкость для слива трансмиссионного масла,
  • домкрат,
  • две чурки или кирпичи,
  • домкрат.

Для нажатия на педаль тормоза и процесса снятия коробки передач нужен хотя бы один помощник. Для ржавых соединений рекомендуется использовать техническое средство wd40 или подобные средства, во избежание срыва болтов или поломки гаек. Основной его функцией является удаление ржавчины.

  1. Откройте капот, снимите клеммы аккумуляторной батареи.

    Снимаем клеммы аккумулятора

  2. Приподнимите левую переднюю часть автомобиля с помощью домкрата и подложите под него чурку или что-нибудь для страховки.
  3. Открутите болты, крепящие колесо. И снимите его.

    Снимаем левое колесо

  4. Снимите колпак, расконтрите и открутите гайку шруса. Смотрите видео. Для избежания прокручивания, попросите помощника нажать на педаль тормоза.
  5. Открутите болты крепящие шаровую опору к стойке и отсоедините ее.
  6. Отсоедините шрус («гранату»)
  7. Повторите шаги с первого по пятый для передней правой стороны.
  8. Снимите защитный кожух картера двигателя, находящийся под автомобилем. Как на видео.

    Снимаем защиту картера двигателя

  9. Далее, необходимо слить с коробки передач масло. Для этого открутите болт, находящийся с левой стороны нижней части МКПП.

    Сливаем масло с МКПП

  10. Выдерните оси с обеих сторон вместе с гранатой. (см. видео)
  11. Следующим действием нужно снять стартер и воздушный фильтр.
  12. Открутите болты и снимите коробку передач
  13. Посмотрите визуально коробку передач. Все ли находится на своих местах. Не всегда механизм сцепления автомобиля шумит при поломке подшипника. Выжимной может ходить нормально, а вот пружинка может слететь, в результате чего сцепление шумит. Пружина слетает в основном в результате износа вилки, которая приподнимается на миллиметра полтора-два.
  14. В этом случае установка пружины на место, решит проблему.
  15. Если выжимной подшипник неисправен, замените его на новый
  16. Сборку производите в обратном порядке

Самостоятельная замена выжимного подшипника на ВАЗ 2114, не только экономит денежные средства, но и предоставляет бесценный опыт в этом нелегком деле. Если возникли вопросы по текстовой инструкции, то вы можете посмотреть видео. Легко ремонта и удачи на дорогах! Команда ПодшипникЦентр.РУ Не забудь сохранить статью!

podshipnikcentr.ru

Окончательный демонтаж коробки

Напоследок сделайте следующее:

  1. Выкрутите гайку крепления провода массы.
  2. Снимите тросик сцепления. Если он порван или имеет повреждения, то обязательно сделайте на ВАЗ-2115 замену тросика сцепления.
  3. Выкрутите болты и гайки крепления боковой и задней подушек. При этом желательно под картер установить домкрат или опору, чтобы коробка не просела сильно.
  4. Ослабьте хомут крепления кулисы и снимите ее.
  5. Теперь осталось только выкрутить три болта и гайку, которыми стянуты коробка передач и блок двигателя.
  6. Чтобы разъединить двигатель и КПП, потребуется монтажная лопатка и много усилий. Если узел не разбирался очень давно, снять со шлицов первичный вал окажется проблематично.
  7. Аккуратно, стараясь не повредить элементы из алюминия, отодвигайте коробку в сторону левого колеса. Именно в этот момент, когда она начнет отходить от блока, нужно извлечь внутреннюю правую гранату.

При проведении ремонта желательно подвесить с помощью троса коробку к перекладине, установленной под капотом. Все резьбовые соединения заблаговременно обработайте смазкой типа WD-40. Это поможет намного быстрее выкрутить болты и гайки.

Признаки буксующего сцепления

Если вы столкнулись с тем, что ваш ВАЗ 2114 периодически пробуксовывает, а педаль скрипит, но вы не уверены в том, что проблема заключается в сцеплении, то мы поможем вам в этом разобраться. Чтобы сделать это, нужно иметь небольшое представление о признаках пробуксовки.

Именно об этом мы расскажем далее:

  1. При пробуксовывающем сцеплении в машине появится характерный запах горелой резины.
  2. Даже при нажатии на педаль газа в пол видимых изменений вы не ощутите. В частности, транспортное средство будет очень плохо набирать скорость.
  3. При движении в гору машинка будет идти с трудом. Может показаться, что в бензобаке ВАЗ 2114 закончилось топливо, поскольку на подъеме автомобиль будет еле ехать.


Диски сцепления для машины ВАЗ 2114

Замена Выжимного Подшипника Ваз 2115 ~ AUTORUSERVIS.RU

Выжимной подшипник муфты сцепления ВАЗ 2114 — подмена своими руками

Выжимной подшипник ВАЗ 2114 — элемент сцепления, который размещен в муфте. В сборе механизм муфты сцепления предназначен для передачи осевого усилия на нажимной диск, который отводит ведомый фланец из зацепления, в итоге чего вращающий момент мотора не передаётся к коробки.

Замена выжимного подшипника ВАЗ 2114 – ремонт который отличается своей сложностью процесса демонтажа узла, так как, чтобы поменять детальvсначала снимается КПП. Отметим, что без снятия коробки (КП) так же может быть поменять подшипник, но при всем этом сложность ремонта и риск не корректной подмены растут.

Муфта с выжимным подшипником (ВП) – это механизм конкретно участвующий в работе сцепления, потому неисправность этого узла недопустима. Если вы слышите гул или шум при работе сцепления, то потребуется заменить подшипник, а иногда сцепление в сборе.

Подробная аннотация сопровождается 50 фото с несколькими видео. Сначала статья нацелена, чтоб посодействовать для вас верно и корректно снять блок скоростей, проверить состояние ВП с сцеплением, поменять детали по мере надобности.

Конкретная диагностика заключается в том, чтоб проверить работоспособность и наличие перечисленных ниже признаков поломки.

Признаки неисправности выжимного подшипника сцепления ВАЗ 2114 при обнаружении которых будет нужно его подмена:

  1. При нажатии на педаль сцепления вы слышите шум, рокот либо стук (происходят перекаты, внутренние вибрации из-за повреждения дорожек с телами качения, деформации сепаратора либо самой муфты).
  2. Свист при включенном сцеплении даёт осознать, что количества либо свойства смазки недостаточно;
  3. Не переключается скорость либо тугой ход у педали (происходит, когда муфта развалилась, а так же если сломало ухо выжимного подшипника).
  4. Поглядите видео пример, как шумит и как гудит выжимной подшипник ВАЗ 2114, а так же как выполняемся проверка. Услышать шум подшипника вы так же можете после разборки коробки после снятия ВП.

Видео: «Как проверить выжимной подшипник»

Видео: «Как шумит неисправный выжимной подшипник»

Регулировка сцепления на ваз 2114

Динамика современной обстановки на дороге предъявляет повышенные требования к органам управления автомобилем. Необходимо вовремя перестроиться на другую полосу, уверенно двигаться в условиях плотного затора, адекватно реагировать на дорожные знаки, сигналы светофоров. Частые переключения передач, плавное начало движения обеспечивает привод сцепления. Некорректно настроенный ход педали вызывают дискомфорт, усталость водителя, может привести к дорожным происшествиям. Статья в доступной форме рассматривает принцип работы, методы диагностики, приёмы регулировки сцепления ваз 2114 своими руками.

Регулировка сцепления на ваз 2114 своими руками

Первое с чего нужно начать – это получение доступа к месту подключения тросика. Для этого нужно снять корпус воздушного фильтра.

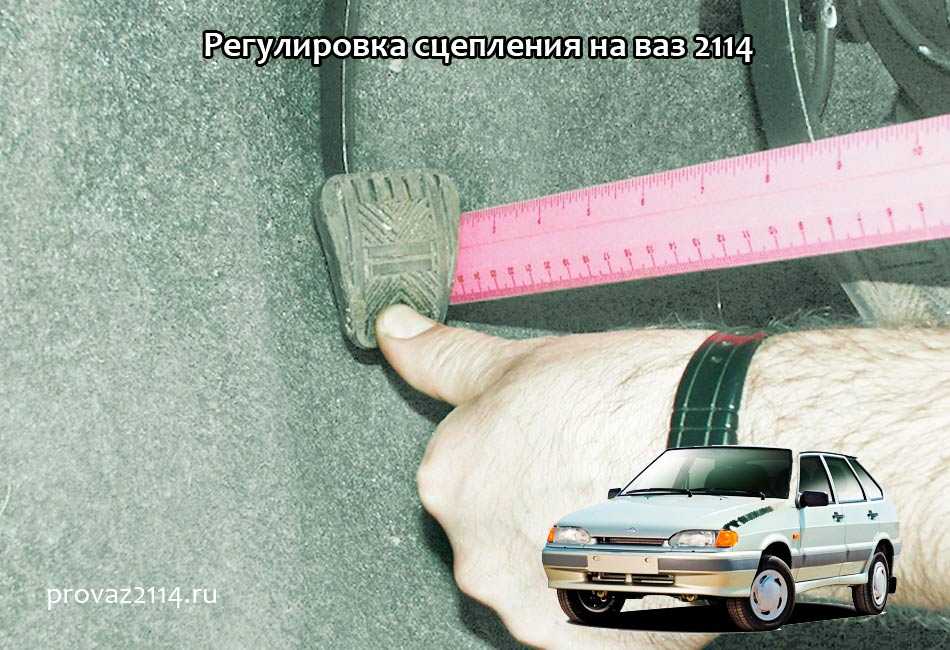

Далее, измерьте расстояние от педали сцепления до пола

Важно измерить расстояние с точностью до миллиметров.
Нормальным расстоянием для ваз 2114 является 12,5-13,5 мм. Если расстояние больше или меньше, это повод приступить к регулировке троса

Если поворачивать против часовой стрелки, педаль будет приближаться к полу, а если по часовой стрелке – подниматься.
После проводимых работ, когда нужные показатели придут в норму, затяните гайки и несколько раз выжмите сцепление, чтобы посмотреть правильная затяжка или нет.

Разумеется, если на тросе вы заметили нарушение, поломку или коррозию, то трос нужно заменить. Проверить правильно ли работает механизм или нет можно простым способом: заводим машину, выжимаем сцепление, включаем первую передачу, и если машина тронулась с места, когда педаль сцепления была в 6-7 сантиметрах от пола, то вы всё сделали правильно.

Инструмент для ремонта

Для вас потребуются последующие инструменты и принадлежности:

  1. Набор сцепления – диск, выжимной подшипник, корзина, болты. Непременно необходимо поменять ведомый диск. Ведущий (корзину) пореже меняют, у него намного выше ресурс.
  2. Набор ключей рожковых, накидных, головок.
  3. Отвертки, плоскогубцы, зубила.
  4. Емкость для слива масла из коробки. Будет нужно в любом случае, независимо от избранного вами метода подмены.
  5. Лучше два домкрата. 2-ой при снятии коробки установить под ее картер, чтоб удержать на этом же уровне и не дать ей свалиться.
  6. Опоры под автомобиль и противооткатные упоры.
  7. Наличие эстакады, ямы либо подъемника приветствуется.

Имея все эти приспособления, можно начинать ремонт. Если есть опыт, то занять вся процедура должна час-два. Но если вы делаете это в первый раз, будет нужно больше времени.

В каких случаях требуется регулировка сцепления

Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

  • регулировка педали сцепления;
  • регулировка троса сцепления;
  • регулировка педали по высоте;
  • регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

На фото представлена муфта сцепления Ваз 2114

В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления. Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент. Об их неисправности мы узнаем только тогда, когда ситуация требует немедленного вмешательства.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Шум при выключении или включении сцепления

Шум, похожий на шелест, скрежет, легкий гул, вой появляется во время выключения узла. С включением он исчезает. Почти со стопроцентной вероятностью можно сказать, что износился выжимной подшипник. Его замена не требует снятия компонента целиком. Однако, его несвоевременная замена ведет к выходу из строя всего механизма.
Хлюпающий, свистящий звук при нажатии на педаль связан с износом главного или рабочего цилиндров. Идет давление, сломанная деталь его не держит – жидкость прорывается дальше, издавая шум.
Шум в коробке исчезает только при выключении сцепления

Второй тип звука постоянен, пропадает только при выключенном зацеплении, дислоцируется в районе коробки переключения передач. Природа «дзыньканья» Лады Весты — ослабленная связь между тремя основными узлами.

Стертый ведомый круг теряет свои объемы, начинает болтаться внутри корпуса.
Разношенные демпферы не способны плотно прижимать круг.
Коробка не плотно соединена с двигателем.
Замена сцепления на механической коробке переключения передач

Процедура очень сложная. Главная сложность даже не в том, что нужно КПП полностью извлекать, а в том, что при сборке ее нужно на весу центрировать с маховиком. Ремонт можно осуществить своими руками. Но если у вас нет должного опыта, экономить не стоит того, ведь речь идет о прямом контакте с самыми важными «органами» Лады. В общем виде процесс выглядит так:

  • Обесточиваем Весту, снимаем все навесное оборудование, закрывающее доступ к крепежным болтам КПП (воздушный фильтр, патрубки);
  • Чтобы незакрепленный двигатель внутреннего сгорания Лады не упал, удержим его маленьким ромбическим, бочковым домкратом;
  • Откручиваем силовые крепежи, чтобы не сливать масло, демонтируем коробку в сборе с приводами;
  • По очереди ослабляем, затем выкручиваем крепежные элементы корпуса зацепляющего механизма (болты здесь силовые, но маленького диаметра, нужен хороший ключ на 8). Извлекаем деталь, дефектуем;
  • Новое изделие устанавливаем, специальным инструментом настраиваем положение ведомого круга внутри;
  • В картере коробки меняем выжимной подшипник;
  • Ровно, без наклона первичным валом коробки передач попадаем в шлицы маховика;
  • Проверяем работу привода.

Здесь описаны далеко не все операции. Например, чтобы изъять коробку с приводами требуется демонтаж рычагов подвески и так далее.

Механизм соединения коробки и двигателя — «жизненно» важный элемент. Как и любая деталь, оно любит аккуратное обращение, своевременное обслуживание. Механизм напрямую связан с двигателем внутреннего сгорания и коробкой переключения передач, длительная эксплуатация неисправной детали может вывести из строя эти два узла. Не пренебрегайте появившимися подозрениями на неисправность узла. Пусть машина вам служит долго.

Как определить нуждается ли механизм в ремонте?

Для того, чтобы проверить всё ли работает правильно и исправно, вам нужно провести следующий порядок действий:

  1. Устанавливаем автомобиль. Для надёжной проверки рекомендуется ставить автомобиль на ровную площадку, чтобы с высокой точностью провести проверку.
  2. Ставим автомобиль на ручной тормоз.
  3. Запускаем наш автомобиль.
  4. Включаем первую передачу.
  5. Пытаемся стронуть с места автомобиль.

Если ваш автомобиль отрегулирован правильно, то при выполнении таких действий, автомобиль сначала должен присесть на заднюю часть и потом заглохнуть. Если же при полностью выжатой педали сцепления автомобиль не сделал никакого движения, то это признаки пробуксовки диска сцепления. При таком раскладе ваш автомобиль, а точнее диск сцепления, нуждается в ремонте. Пробуксовка автомобиля случается, когда диск сцепления недостаточно прижимается к корзине и моховику, что не даёт быстрого и точного сигнала от коробки передач до двигателя.

Бывают такие случаи, когда регулировка необходима не только диску сцепления, но и самой педали сцепления. Когда вы заметили, что педаль сцепления не корректно функционирует или же расположена относительно неустойчиво, то это говорит о том, что педаль нуждается в корректировке.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

  1. Открутите нижние гайки, которые удерживают тело троса привода.
  2. Извлеките нижнюю часть троса из кронштейна.
  3. Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
  4. Снимите с обшивки прорезиненный буфер и обойму.
  5. Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.
  6. Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
  7. Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
  8. Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
  9. Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
  10. Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Как выбрать сцепление для ВАЗ по стилю езды

При выборе муфты нужно учесть стиль вождения.

Спокойная манера езды — набор невысоких оборотов, переключения плавные, ускорение не резкое. Подходящие комплекты от производителей:

  1. Luk — передачи включаются мягко, дерганий нет.
  2. Valeo — мягкое сцепление для комфортной езды.

Большинство автомобилистов ездят на средних оборотах, периодически ускоряясь в потоке. Стиль относится к стандартному. Подойдет механизм от производителей:

  1. KraftTech — муфта для комфортного передвижения.
  2. Sachs — устройство более тугое, чем предыдущие варианты, подходит многим водителям.
  3. «ВИС» — система отечественного производства, изготавливается качественно, не терпит резких движений.

При динамичном стиле вождения возможны резкие переключения, «бросание» педали сцепления. Муфта испытывает большие нагрузки, подойдут комплекты:

  1. Pilenga — рекомендуется без металлокерамики. Сцепление жесткое, для избегания рывков необходимо набирать высокие обороты, переключаться быстро.
  2. Sachs — подходит многим.

Некоторые автомобилисты предпочитают спортивную манеру вождения, когда механизм испытывает нагрузки. Подходят те же комплекты, что и для динамичного стиля. Муфту придется менять чаще.

При выборе муфты нужно учитывать факторы: стоимость, совместимость комплекта с моделью ТС, особенности эксплуатации машины.

Среди владельцев автомобилей ВАЗ распространена установка всего комплекта Sachs, кроме выжимного подшипника, который меняют на заводской.

Когда требуется регулировка

Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях:

  1. Сцепление было полностью заменено.
  2. Был выполнен ремонт сцепления с заменой его отдельных элементов.
  3. Ход сцепления чересчур большой или наоборот — недостаточный.


Поиск неисправности сцепления

Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.

Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.


Замена сцепления ваз 2114

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
