Генератор ваз 2110: расположение устройство неисправности и способы их устранения

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений

Особое внимание следует обратить на следы возможного подгорания

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Последовательность действий

  1. Сначала необходимо проверить реле генератора . Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора.
  2. Проверяем диодный мост , состоящий из шести диодов. Из них три можно назвать «положительными», а три — «отрицательными». Половина диодов имеет массу на аноде, а остальные — на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны — значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста.
  3. Проверяем статор генератора . Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале — стремящимся к бесконечности. Если тестер показывает меньше 50 КОм — значит, автогенератор скоро выйдет из строя.
  4. Проверяем ротор генератора . Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие — напряжение бортовой сети 12В.

Диодный мост генератора на четырнадцатой – это целая система электрического характера, диодная цепочка, которая преобразует ток переменный в ток постоянный. Если у вас полетел этот самый мост (или выпрямительный блок), то вы рискуете жизнью своего генератора и аккумулятора, так как выпрямительный блок сосет электроэнергию в больших количествах. Кстати, неполадки с этим блоком могут по-разному сказаться на жизни аккумулятора – посадить до минимума или наоборот перезарядить. Хорошего мало в обоих случаях.

Опасность неисправного блока еще и в том, что диоды призваны передавать ток в одностороннем порядке: от генератора к аккумулятору, а если они поломаны, то ток гуляет в обе стороны, таким образом, можно запороть всю систему электрики в четырнадцатой.

К сожалению, проблему не всегда видно сразу. Диоды могут перегореть, они могут намочиться и замкнуть. Часто случается так, что дело вовсе не в диодной системе, а, например, в шейке генератора, или регуляторе напряжения.

Диагностика снятого генератора

Чтобы проверить снятый с ВАЗ 21 генератор, следует использовать мультиметр в режиме омметра. Щупы прижимаются к клемме 30 и корпусу узла. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора.

Поочередно нужно измерить сопротивление каждого узла генератора. Детали, имеющие не соответствующее норме сопротивление, пришли в негодность. Большинство из них можно заменить в домашних условиях, используя минимальный набор инструментов. Для замены нужно покупать такие же детали, как изначально установленные в генераторе.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Распиновка датчика коленвала ваз 2110

Как снять крыло на ваз 2114

Ваз 2114 глохнет на ходу при выжатом сцеплении

Ваз 2112 16 клапанов технические характеристики

Как выставить зажигание на автомобиле ВАЗ — инструкция с картинками

Как натянуть ремень генератора на ваз 2110, 8 клапанов

Таблица регулировки клапанов ВАЗ

Проводка ваз 2114 инжектор 8 клапанов: общая схема, передний жгут, боковой, задний

Пошаговая инструкция установки и сборки генератора «десятки»

Руководство по демонтажу генератора Ваз 2110:

  1. Выкручивается гайка натяжительного устройства.
  2. Генераторный узел отодвигается немного назад, в сторону салона транспортного средства. Производится демонтаж приводного ремешка со шкивов. Затем выполняется отключение электроцепей питания устройства. Одна колодка с проводами фиксируется посредством гайки и шпильки, их надо открутить и отсоединить. Второй разъем крепится с помощью обычной колодки, которая отсоединяется.
  3. После этого производится откручивание нижней гайки, фиксирующей узел. Это действие производится из-под днища автомобиля. Для выполнения задачи надо демонтировать защиту силового агрегата, если она имеется.
  4. Винт, который нужно выкрутить, обычно закреплен плотно. При его откручивании надо обработать деталь средством WD-40, если он прикипел и не снимается. Можно воспользоваться молотком для демонтажа фиксатора.
  5. Затем с обратной стороны этот элемент извлекается до конца.
  6. На завершающем этапе полностью выкручивается гайка, которая крепит натяжительное устройство. Генераторный узел убирается в сторону, это позволит полностью его демонтировать.

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат.  Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

  1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
  2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
  3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
  4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
  5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Доработки регуляторного механизма

Работы по модернизации генератора ВАЗ-2110 состоят из:

  1. Извлечения специальной таблетки из штатного устройства, а из иномарочного реле достается похожая деталь, с последующей ее установкой в штатном устройстве. Контактные части механизма привариваются к корпусу.
  2. Перед выполнением работ по доработке необходимо согнуть выводы компонентов. Фиксировать детали механизма осуществляют при помощи стандартных винтов. Пайку делают так, чтобы элемент полностью покрылся оловом.
  3. В завершение гайки замазываются, чтобы избежать их раскручивания во время осуществления движения регуляторного механизма.

Воспользовавшись советами, приведенными в этой статье, любой автомобилист сможет с легкостью своими руками выполнить работы по ремонту генератора ВАЗ-2110. Для этого необходимо внимательно детально пошагово выполнять все необходимые действия по демонтажу и замене механизма генератора на автомобиле.

Поэтому желаем всем автолюбителям хороших дорог и поменьше хлопот, связанных с ремонтом автомобиля.

Неэкономная поломка — торопимся с ремонтом!

Казалось бы, что здесь такого — не хватает напряжения. Автомобиль ведь на бензине ездит, а не на электричестве. Однако нехватка мощности тока приводит к тому, что увеличивается расход топлива, снижается мощность двигателя, некоторые электроприборы и вовсе перестают работать, и в дальнейшем потребуется их замена. Особенно это заметно в темную пору, когда задействовано много приборов электропитания.

Первым признаком нехватки напряжения является тусклый дальний свет — его лампы требуют большого количества Ватт. В большинстве случаев оказывается, что аккумулятор плохо заряжен.

С такой неполадкой вы справитесь легко и быстро, зарядив его как следует. Однако иногда это не помогает. Загляните под капот — клеммы аккумулятора могут быть плохо зажаты или окислены. Если на парковке ток еще будет сохранять постоянное напряжение, то во время езди из-за вибрации клеммы могут отходить, размыкая цепь. Для устранения проблемы необходимо хорошенько смазать крепежи и перетянуть болты, иногда поможет только замена старых клемм на новые.

Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

  1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
  2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
  3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
  4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
  5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
  6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
  7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
  8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
  9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
  10. Все зависит от степени повреждения его частей. Итак:
  11. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
  12. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
  13. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
  14. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
  15. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
  16. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
  17. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
  18. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
  19. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

  1. Проверка должна осуществляться при помощи мультиметра.
  2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
  3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
  4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Существует список действий, которые категорически нельзя выполнять при проверке:

проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
диагностика и работа генератора не должна начинаться без подключения потребителей

Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

  • работает исправно;
  • есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Проверка конденсатора генератора

Что нам потребуется и как проверить конденсатор генератора читаем ниже!

  • Его можно проверить лишь 1 прибором Мегаомметром, от него идут щупы, потом их подсоединяют к конденсатору.

  • И если этот Мегаомметр показывает до включения бесконечность, а при включении сопротивление понижается и потом обратно возвращается в норму, это может означать только 1, конденсатор работает исправно.
  • В заключение всех операций стоит осмотреть обе крышки на выявление трещин и деформаций, их быть не должно.
  • Проверить передние и задние подшипники, они должны хорошо вращаться, смазывающий элемент не должен течь.
  • Но если данную проблему видно не вооруженным взглядом, то их придется заменить на новые. Во время осмотра статора не должно быть обнаружено оголённых проводов. Проверив его при помощи контрольной лампы и подсоединяя его к каждому выводу, в это время лампа должна светиться, если он в рабочем состоянии. Статор стоит еще проверить на замыкания на массу — это легко сделать, воспользовавшись проверяющей лампой ее, поочередно подсоединяют к выводам обмотки статора, а к его корпусу провод от источника тока (лампа не должна загораться). Но если она включилась — это означает, что в нем происходят замыкания.

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя

В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

  • потребители часто отключаются по непонятным причинам;
  • световые приборы работают тускло и мигают;
  • напряжение бортовой сети резко снижается;
  • АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

В этом устройстве возможны такие неполадки:

  • ненадёжный контакт со щётками;
  • пробой элементов;
  • внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

  • попадание влаги внутрь генератора;
  • грязь и масло;
  • «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Износ подшипников генератора

Автомобильный генератор имеет два подшипника. Один из них закреплен на валу ротора, второй запрессован в центральной части крышки. Гул, свист, доносящийся со стороны генератора во время работы двигателя, – это верный знак того, что какой-то из подшипников приказал долго жить. Сопутствующим симптомом может быть нагрев корпуса генератора. Обнаружив эти признаки, поспешите заменить подшипники. В противном случае это повлечет перекос вала ротора или его заклинивание со всеми вытекающими последствиями.

Проверить подшипники можно, сняв ремень генератора и провернув рукой его вал. Если ротор вращается легко, без рывков и люфта, подшипники еще послужат. Если вращение затруднено, или у вала есть люфт, не тяните с заменой подшипников.

В этой записи я расскажу из чего состоит генератор, как проверить его основные элементы, ну и соответственно как прицепить отечественный генератор на 102 мотор.

Итак, основные элементы:1. Ротор2. Статор3. Диодный мост4. Регулятор напряжения5. Конденсатор

Так же нам понадобится мультиметр с режимом обнаружения короткого замыкания в цепи(прозвонка).

Далее подробнее о каждом элементе.

Ротор1) Для проверки обмотки ротора(обмотки возбуждения) необходимо замерить сопротивления между двумя контактными кольцами, в идеале оно должно быть 4,3 Ом, при +20°С, но может и колебаться от 2 до 5 Ом.

2) Далее проверяем отсутствие замыкание обмотки на «массу». «Прозваниваем» каждое контактное кольцо на корпус ротора. Зуммер мультиметра должен молчать. (Так же можно проверить при помощи обычной лампочки на 12В и аккумулятора).

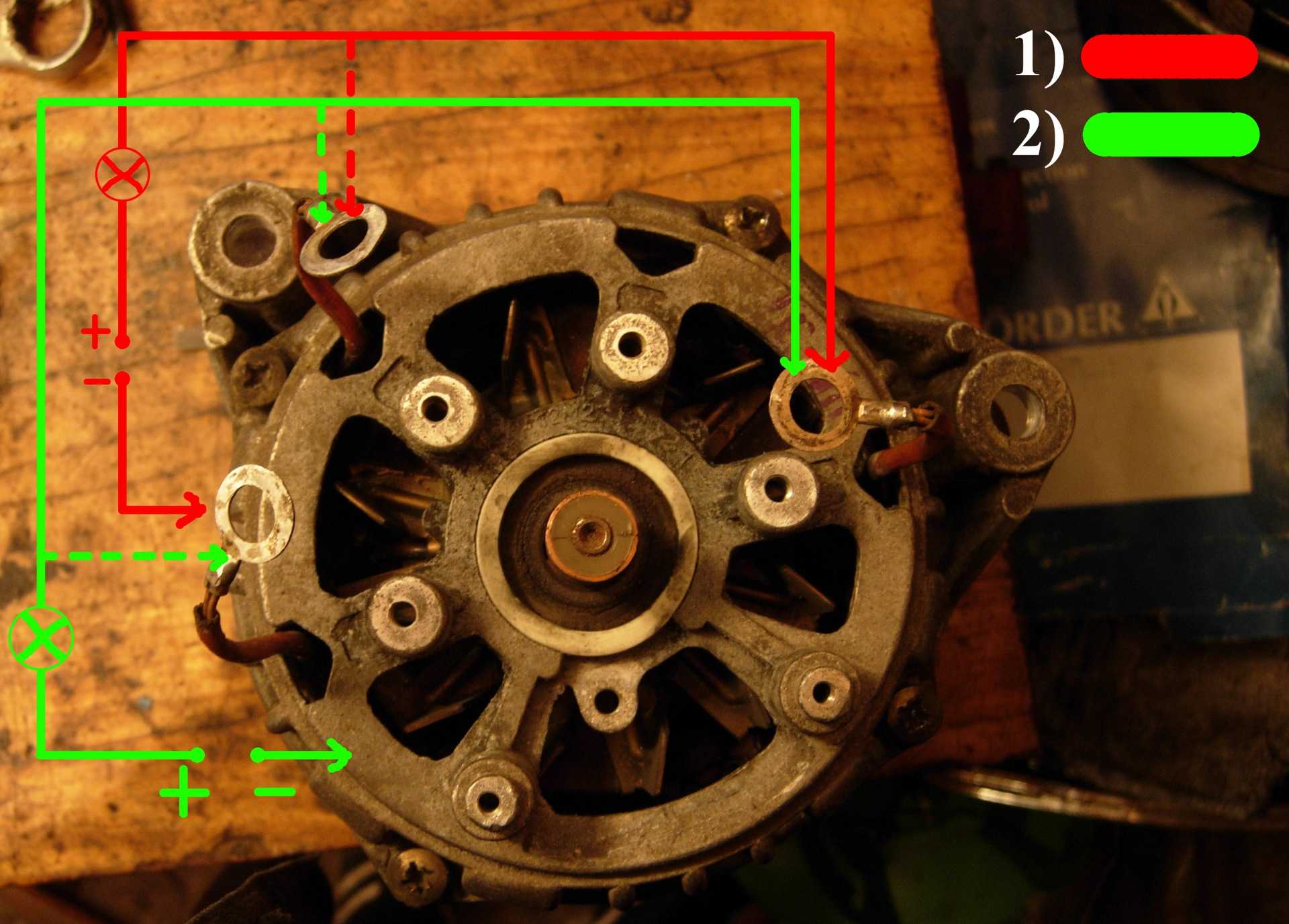

Статор1) Всё тем же мультиметром проверяем, нет ли обрывов в обмотке статора, для этого поочерёдно «прозваниваем» между собой выводы обмотки статор (зуммер должен подавать голос).

2) Затем проверяем, нет ли замыкания обмоток статора на «массу». Прозваниваем каждый вывод обмотки на корпус генератора, если зуммер молчит, значит всё ок

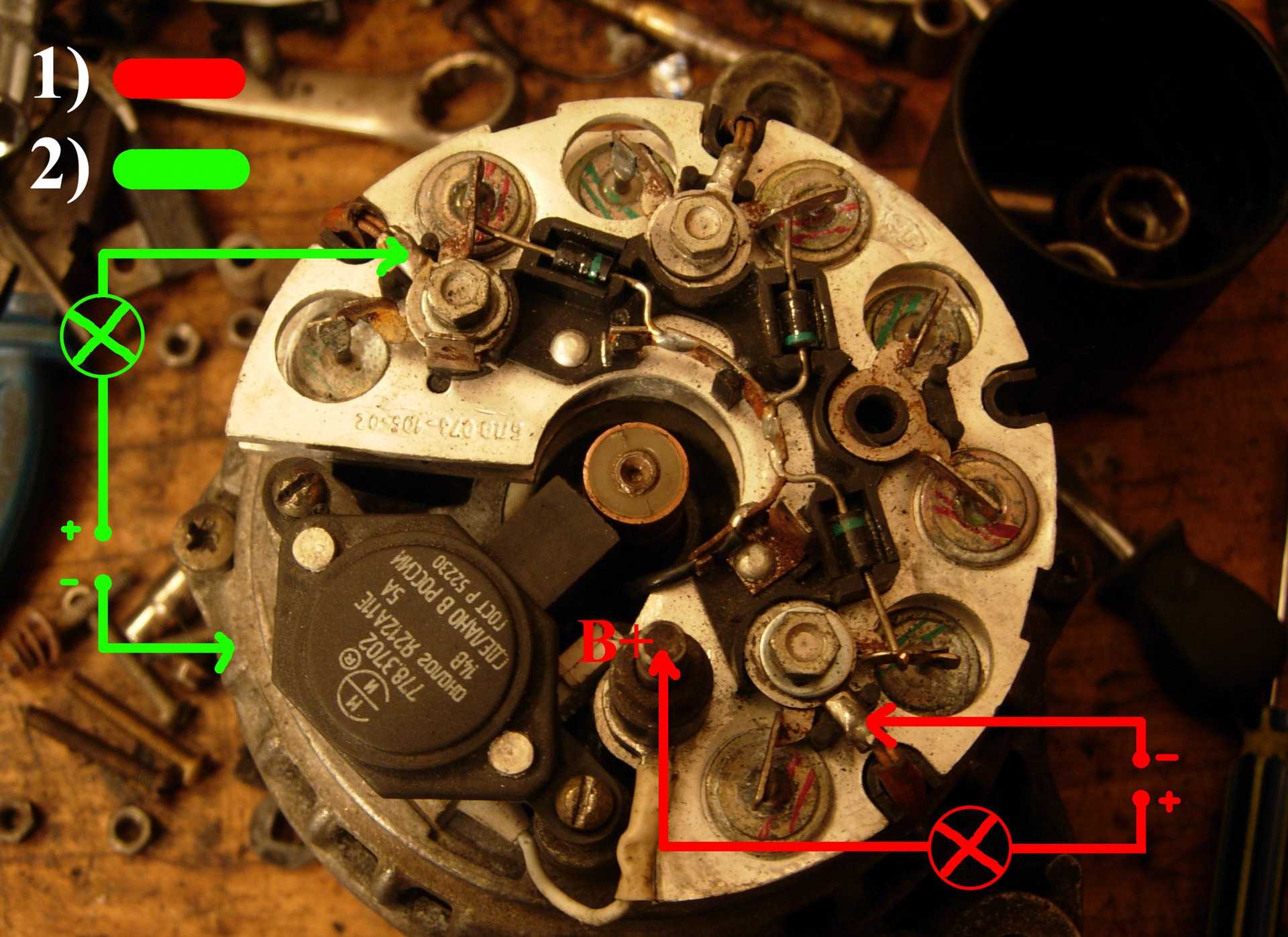

Диодный мостСамое замороченное на мой взгляд Для проверки всех диодов(вентилей) выпрямительного блока подключаем плюс источника питания(аккумулятор) через лампочку(12В, 1-5 Вт.) к контакту B+ генератора, а минус к «массе». Если лампочка горит, значит в блоке как положительных так и отрицательных диодов есть короткое замыкание.

1) Для проверки замыкания в положительных диодах плюс источника питания(аккумулятор) через лампочку(12В, 1-5 Вт.) соединяем с выводом В+ генератора, а минус с выводом одной из обмоток статора. Лампочка гореть не должна, если горит, значит пробит диод, может даже не один…

2) Для проверки замыкания в отрицательных диодах плюс источника питания(аккумулятор) через лампочку(12В, 1-5 Вт.) соединяем с выводом одной из обмоток статора, а минус с «массой». Результат по аналогии с 1 пунктом (лампочка гореть не должна, если горит, значит пробит диод.)

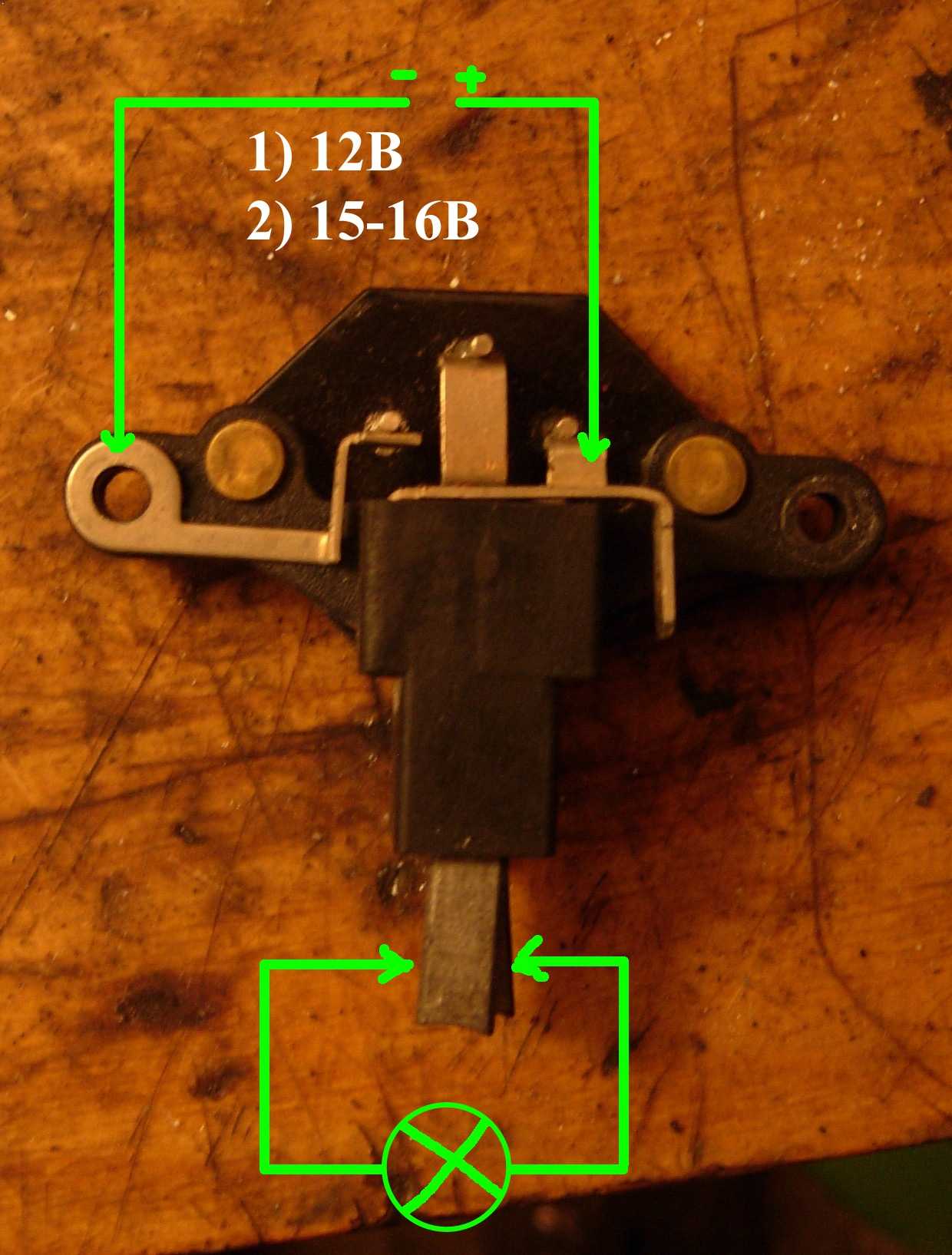

Регулятор напряжения с щёткодержателемК щёткам регулятора подключаем обычную лампочку на 12В, плюс источника постоянного тока подключаем к контактам D+, а минус к «массе» регулятора.Вначале подаём напряжение в 12В, лампочка должна гореть, затем подаём 15-16В, лампочка должна погаснуть, если этого не происходит значит в регуляторе — пробой => под замену.

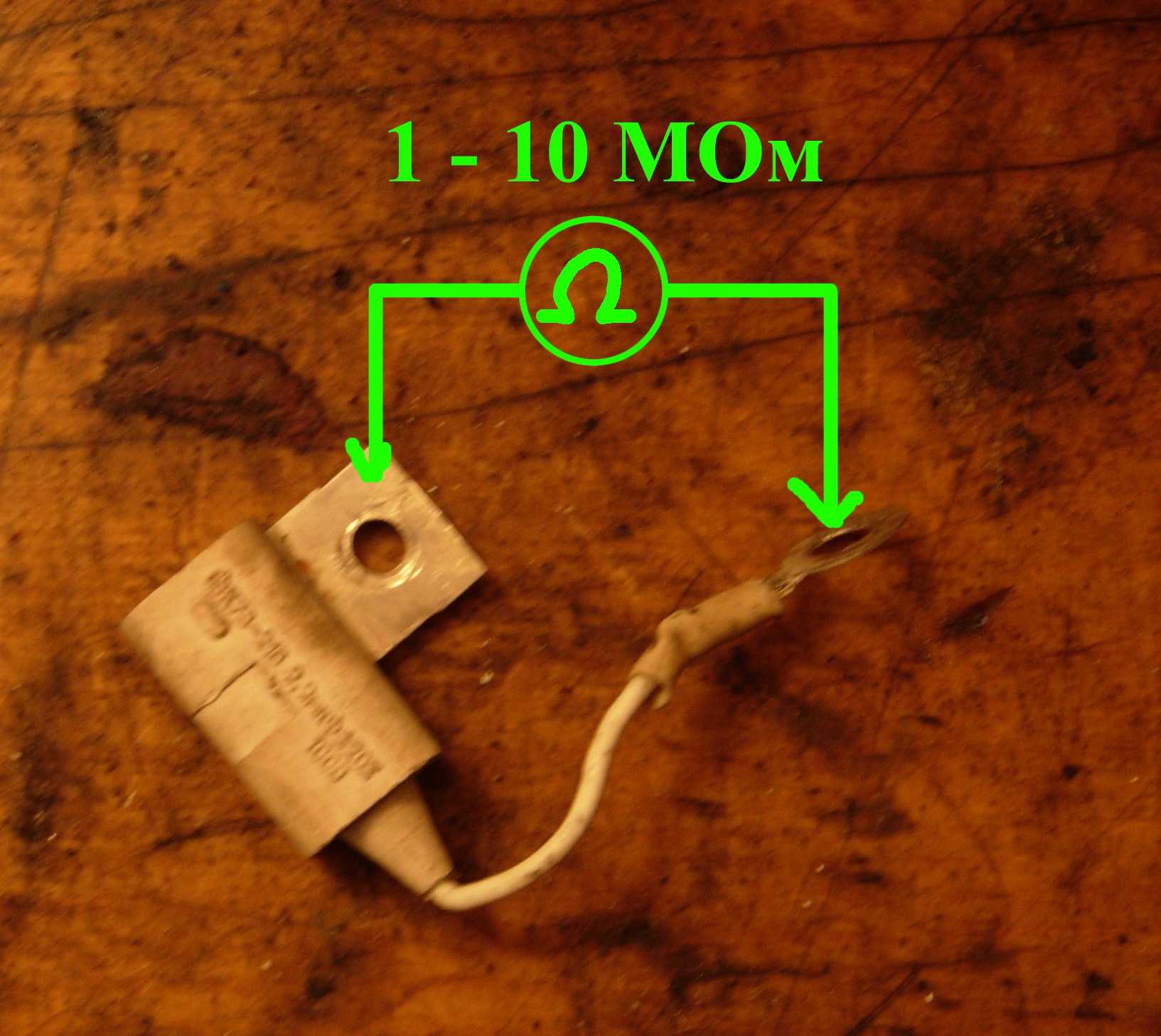

КонденсаторНу тут всё просто, мегаомметром замеряем сопротивления (0-10 МОм.). Подключаем щупы к контактам конденсатора, перед подключением сопротивление бесконечно, в момент подключения сопротивление уменьшается, а затем опять переходит в бесконечность.Ёмкость конденсатора 2,2 мкФ ±20%

Финал Как подключить русский генератора к 102 мотору.Собственно имеем фишку под оригинальный генератор,2 толстых белых и один тонкий, тоже белый))

Переделываем мерседесовскую фишку под русский генератор, ну как переделываем, тупо её отрезаем.

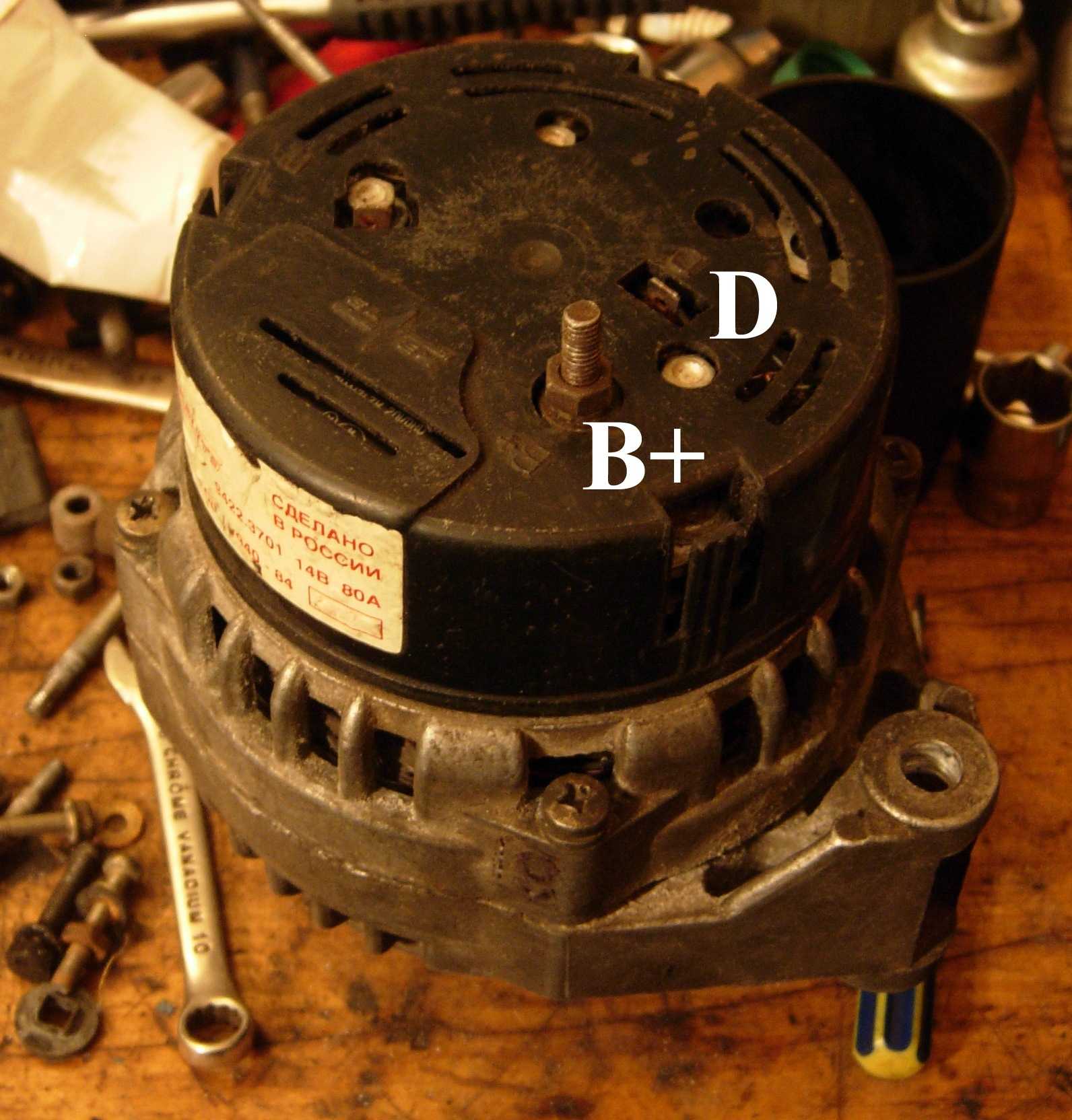

2 толстых белых провода идут на B+ генератора,тонкий белый идёт на возбуждения обмотки, контакт D генератора.

Генератор крепится только на один болт(верхний), при этом отверстие генератора необходимо рассверлить под 10. Прикручивается надёжно, без перекосов!Ах да, чуть не забыл, для оптимальной работы рекомендую поставить шкив диаметром 50мм.

Что делать, если в доме нет света? Помочь в решении проблемы может генератор тока. Но если выйдет из строя и это оборудование, определить неисправность поможет проверка генератора мультиметром. Независимо от вида и марки, с помощью этого прибора, узнав причину неисправности, можно провести несложный ремонт самостоятельно.

Разновидностей генераторов достаточно много, от больших и мощных промышленных до небольших автомобильных приборов. Но алгоритм проверки с помощью тестера одинаковый для любого генератора.

Вспомогательное оборудование генераторов переменного тока

Генераторы переменного тока, как и двигатели, часто оснащаются термопредохранителями, тахометрами, датчиками Холла и прочим вспомогательным оборудованием. Имеются и специфические ступени, к примеру, реле защиты генератора от асинхронного режима (что чревато выходом оборудования из строя). В общем случае учитывайте, что в специфическом режиме часто запускаются обыкновенные двигатели. Следовательно, требуется уметь максимально простым способом проверить вспомогательное оборудование:

  1. Термопредохранители рассчитываются на определённую температуру, обычно указывается на корпусе. При превышении некоторого порога плавится изоляция, что чревато выходом обмоток из строя. Если брать генераторы, они от перегрузки ограждаются при помощи МТЗ (реле максимальной токовой защиты), что сочтём аналогом предохранителей. Действие основывается на ограничении по мощности, затребованной потребителем. К примеру, при коротком замыкании одной фазы она просто обрывается. Что касается термопредохранителей типичных двигателей, места их расположения обычно ограничиваются поверхностью магнитопровода или изоляцией обмоток (бугорок чётко виден среди витков). Следует найти выходные клеммы и прозвонить цепь со стороны разъёма.
  2. Термореле считаются аналогами термопредохранителей с многоразовым срабатыванием, уберегающими обмотку от сгорания. Когда двигатель остынет, генерацию тока можно возобновить.
  3. Датчики частоты обычно строятся по принципу тахометров. Организация устройств различается, в зависимости от этого проводится и проверка.

В заключение скажем: по непроверенным данным у асинхронных генераторов меньшая уязвимость к коротким замыканиям на стороне нагрузки, а форма напряжения лучше. Вдобавок отпадает необходимость в поддержании скорости вращения вала, что станет большим плюсом для практиков. Что касается организации ГЭС, в них применяются исключительно синхронные машины ввиду очевидности требований стандартов.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь

Именно поэтому так важно контролировать работоспособность генератора

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
