Как проверить реле-регулятор напряжения генератора автомобиля

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

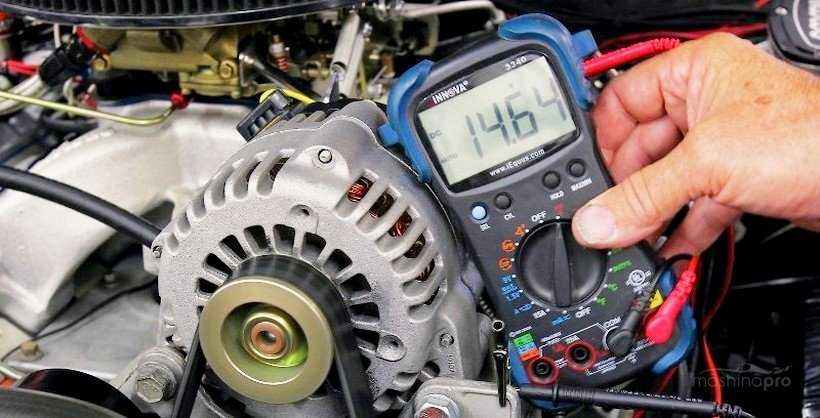

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Признаки неисправностей

Если напряжение низкое, то АКБ не сможет заряжаться. Таким образом, аккумуляторная батарея быстро сядет.

Если после реле-регулятора напряжение к аккумулятору идет высокое (выше положенного), то электролит начнет закипать и испаряться. При этом, на аккумуляторе появляется белый налет.

Какие признаки поломки регулятора напряжения генератора автомобиля могут быть:

  1. После поворота ключа замка зажигания, контрольная лампа не загорается.
  2. После того, как двигатель завелся, индикатор аккумулятора не гаснет на панели приборов.
  3. В темное время суток можно наблюдать, как свет становится, то ярче, то тусклее.
  4. ДВС автомобиля не запускается с первого раза.
  5. Если обороты двигателя станут больше 2000, то могут отключаться все лампочки приборной панели.
  6. Потеря мощности двигателя.
  7. Закипание аккумулятора.

Причины неправильной работы реле

К причинам можно отнести следующие наблюдения:

  1. Короткое замыкание (КЗ) на какой-нибудь линии автомобильной электропроводки.
  2. Пробиты диоды. Выпрямительный мост накрылся.
  3. Неправильно подключены клеммы аккумулятора.
  4. Попала вода внутрь реле.
  5. Механическое повреждение корпуса.
  6. Износ щеток.
  7. Кончился ресурс реле.

Как проверить реле лампой

На многих современных автомобилях реле объединено с щетками. В этом случае проверить регулятор можно с помощью лампы накаливания. Порядок действий будет следующим:

  1. Чтобы добраться до детали, нужно открутить крепежные болты и снять клеммы. Реле находится в задней части генератора.
  2. Для проверки необходимо подготовить лампочку на 12В с патроном, провода, вольтметр, а также блок питания (не более 20В).
  3. Далее потребуется собрать следующую схему.

После подключения лампочки она должна загореться. При этом напряжение постепенно повышается. Когда оно достигает 14.5В, лампочка должна погаснуть. Если это происходит позже, значит, реле-регулятор неисправен.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

  • Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
  • Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
  • Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
  • Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

По исполнению конструкции делятся на следующие виды:

  • Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
  • Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
  • Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

  1. Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.
  2. Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором. В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора. Недозаряд аккумулятора приводит к тому, что

  • начинает плохо заводиться двигатель;
  • стартер не в состоянии провернуть коленчатый вал;
  • в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки. Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

  • внешние – повышают ремонтопригодность генератора
  • встраиваемые – в пластину выпрямителя или щеточный узел
  • регулирующие по минусу – появляется дополнительный провод
  • регулирующие по плюсу – экономичная схема подключения
  • для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
  • для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
  • двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
  • трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
  • многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
  • транзисторные – в современных авто не используются
  • релейные – улучшенная обратная связь
  • релейно-транзисторные – универсальная схема
  • микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
  • интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

  • отсечка аккумулятора во время стоянки машины
  • ограничение максимального тока на выходе генератора
  • регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

  • при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
  • если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

  • через реле проходит электрический ток
  • возникающее магнитное поле притягивает рычаг
  • сравнивающим устройством служит пружина с заданным усилием
  • при увеличении напряжения контакты размыкаются
  • на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

  • делитель напряжения собран из резисторов
  • стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

  • напряжение выходит с генератора на специальную схему через делитель
  • информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
  • сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр.

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку. Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

Цифровой мультиметр.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

  • один провод черного цвета – “минус”, “масса”, “com” (common – общий);
  • второй провод красного – плюс или “измерительный”.

Будет интересно Как проверить резистор мультиметром

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы. Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Как проверить реле — регулятора не снимая с машины?

Косвенные признаки

Если у вас «регулятор» вышел из строя – вы это очень быстро заметите, особенно если на улице зима и морозы. Дело в том, что будет присутствовать либо «недозаряд» либо перезаряд батареи. При недозаряде – вы попросту не запустите свой автомобиль – приходите на стоянку вставляете ключ, а авто еле – еле крутит двигатель, либо вообще не запускает, иногда гаснут даже лампочки.

При перезаряде – будет происходить практически тоже самое, только поводом будет служить выкипание электролита из банок АКБ. Косвенно можно определить по быстрому уменьшению электролита в банках, и белому налету на аккумуляторе сверху, а также на частях кузова под ним. Стоит уже задуматься и проверить реле регулятора.

Однако это не наш метод, нам нужно убедиться более точно.

Правильный метод

Для этого будем использовать наш вольтметр, нам нужно замерить напряжение на клеммах аккумулятора, при запущенном двигателе. Для начала хочу отметить что при незапущенном двигателе нормальное напряжение должно быть в пределах 12,7В, возможно чуть меньше, но если у вас уже 12В, то АКБ нужно подзаряжать! Или искать причины недозаряда.

  • Запускаем двигатель
  • Ставим мультиметр на значение до 20 Вольт

  • Подсоединяем щупы к клеммам
  • Если напряжение примерно в пределах 13,2 – 14В, это нормально.
  • Увеличиваем обороты (скажем до 2000 — 2500), напряжение начнет расти, примерно от 13,6 до 14,2 В, это также нормально.
  • Далее пробуем на максимальных оборотах (более 3500), напряжение должно быть от 14 до 14,5В, но не больше!

Если у вас есть отклонения, в большую или меньшую сторону, а именно при любых оборотах напряжение так и осталось в 12,7В, или даже упало до 12В, то это говорит о неисправности реле-регулятора.

Также если напряжение выше 14,5В, например – 15 – 16В, опять же неисправен реле-регулятора, нужно менять.

Если быть до конца честным, не всегда неисправность указывает только не реле, зачастую выходит из строя сам генератор. Если «регулятор» находится отдельно, то нужно для начала поменять его, если ничего не поменялось, снимаем генератор и полностью проверяем систему. Если щеточный узел совмещен вместе с реле, то генератор нужно снимать обязательно!

Замена регулятора напряжения на Приоре

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Если вы выполнили замену реле-регулятора правильно — цифра на дисплее будет равна той, что указана в инструкции по эксплуатации автомобиля. Если же нет — реле-регулятор следует вновь заменить. Запрещается проверять исправность реле-регулятора путем замыкания его клемм — это может привести к «смерти» выпрямительного блока.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Проверка интегрального реле-регулятора

В случае исполнения реле-регулятора в виде модуля щеточного узла осуществляется совмещенная проверка. Для ее выполнения потребуются:

  • регулируемый источник напряжения (его функции выполняет зарядное устройство);
  • автомобильная лампочка малой мощности (для подфарников, указателей поворота или плафона салонного освещения);
  • несколько соединительных проводов.

Кроме того, разбираем генератор. Для этого откручиваем один или несколько (в зависимости от исполнения) крепежных болтов, снимаем щеточный узел, который очищаем от графитовой пыли. Н вход щеточного узла подключаем регулируемый источник, а к его выходу, который совпадает с выходом реле – лампочку. Для некоторых моделей зарядных устройств параллельно выходу потребуется подключить аккумуляторную батарею, так как иначе источник не включится. Далее включаем источник и изменяем его выходное напряжение, которое контролируется по встроенному индикатору или мультиметром. С учетом того, что щетки хорошо проводят электрический ток, а реле может находиться в двух состояниях и имеет пороговую характеристику:

  • при входном напряжении не свыше 14,5 – 14,7 В лампочка горит;
  • в случае превышения указанного значения реле срабатывает, что отмечается погасшей лампочкой.

Если лампочка продолжает гореть при напряжении 16 В и более, реле считается вышедшим из строя и подлежит обязательной замене.

Вероятные обстоятельства неисправности

В качестве главных обстоятельств неисправностей реле-регуляторов напряжения генераторов рассматриваются:

  • межвитковое замыкание обмотки возбуждения. самая опасная обстоятельство неисправности. По окончании замены реле-регулятора генератор определенное время трудится без неприятностей. Но регулятор действующий при повышенных токах и через несколько месяцев снова перегорает. В этом случае нужно снимать генератор и везти его на тестирование;
  • выход из строя выпрямительного моста (пробой диодов). Менее страшен, тем более эта неисправность приводит к перегреву генератора, и диоды изменяются прежде всего;
  • переполюсовка либо перепутывание полюсов аккумулятора. В этом случае выходят из строя и выпрямительные диоды;
  • разрушение щеток;
  • замыкание на управляющем выводе реле-регулятора;
  • естественный износ.

Последствия неисправного реле-регулятора смогут быть значительны:

  • повышенное напряжение генератора может привести к выходу из строя электронных блоков автомобиля, исходя из этого нельзя снимать клеммы аккумулятора при заведенном двигателе;
  • внутреннее замыкание реле-регулятора ведет к перегреву обмотки возбуждения и, в конечном итоге, более дорогостоящему ремонту;
  • разрушение щеток реле-регулятора может привести к окончательной поломке генератора, его заклиниванию, обрыву ремня и более важным последствиям.

Методика проверки регулятора напряжения скутера

Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.

Неисправность регулятора напряжения приводит к очень плачевным последствиям:

Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.

Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.

Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.

Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.

Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.

Как проверить реле зарядки, регулятор напряжения

В данном видео я покажу как проверить двухфазное реле регулятор напряжения, так же его именуют реле зарядк…

Как проверить исправен ли реле регулятор мотоцикла?

Как проверить исправен ли генератор байка? — .

Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.

Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.

Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.

На дисплее должно отобразиться напряжение около 14,6 — 14,8 вольт, как на фотке. Это нормальное, штатное напряжение.

Затем нам нужно замерить напряжение, которое поступает на осветительные лампы. Напряжение на центральную лампу дальнего/ближнего света подаётся не постоянное, а переменное (пульсирующее), поэтому переключаем мультиметр на режим измерения переменного напряжения 20V. На мультиметре, которым пользовался я (Victor VC9805A+) нужно для этого нажать кнопку DC/AC (Alternating Current – переменный ток). После этого замеряем напряжение между зелёным и жёлтым проводом. Просто переставляем щуп с красного на жёлтый провод, так как зелёный провод – это общий провод в электросети скутера.

На дисплее мультиметра должно показаться напряжение в районе 12 вольт. У меня показало 11,4 – 11,6 вольт. Это нормально, так как скутер работает на холостых. Если есть помощник, то можно попросить его чуть погазовать, чтобы увеличить обороты двигателя и, следовательно, напряжение с генератора. В любом случае напряжение не должно сильно меняться и находиться в районе 12 вольт.

Это был замер напряжения на выходе исправного регулятора напряжения (реле-регулятора).

А теперь посмотрим, что покажет вольтметр при замере напряжений на выходе неисправного регулятора напряжения скутера.

Диагностика обмотки и контактных групп


Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

  • Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом – Ω, диапазон устанавливается в пределах 2 кОм.
  • Один измерительный провод подводят к гнезду, а второй в СОМ.
  • Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Причины и возможные последствия неисправности

Неработоспособность генератора возможна по следующим причинам:

  • неисправность регулятора напряжения («таблетки», «шоколадки» на сленге автолюбителей);
  • износ (разрушение) щеток;
  • замыкание возбуждающей обмотки (ротора);
  • пробой диодов (расположенных в подкове);
  • износ подшипников и втулок.

Неисправность регулятора напряжения обычно приводит к отсутствию заряда АКБ. В этом случае на приборной панели светится значок-индикатор «аккумулятор». Двигатель продолжает работать до тех пор, пока аккумуляторная батарея не разрядится до напряжения приблизительно 8 — 9 Вольт.

В светлое время дня заряда АКБ может хватить на 30 -50 километров пути при условии, что аккумулятор в момент возникновения неисправности был хорошо заряжен.

При пробое выходных каскадов регулятора напряжения может возникнуть неисправность, связанная с увеличением выходного напряжения генератора до 17 – 20 Вольт. При этом происходит перезаряд аккумуляторной батареи. Следствием перезаряда является процесс закипания электролита. Если под капотом появляются следы коррозии в области АКБ, необходимо выполнить проверку генератора.

Пробой диодного моста может произойти при случайной переполюсовке АКБ (установке клемм в неправильной полярности). Обычно диоды пробиваются попарно в одном плече. Неисправный диод имеет сопротивление близкое к нулю. Обмотка статора генератора в таком случае работает в режиме короткого замыкания, сильно нагревается.

Через несколько минут работы двигателя обмотки перегреваются, под капотом автомобиля появляется запах горелой электропроводки. Во избежание воспламенения двигатель необходимо заглушить, проверить генератор.

Износ щеток приводит к постепенному отказу генератора. Сначала во время движения начинает помаргивать лампочка индикатора заряда на приборной панели, затем она начинает светиться постоянно. Во многих моделях генератора щетки меняются совместно с регулятором напряжения.

Замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреванию устройства.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
