Что такое разболтовка

Разболтовка — это совокупность параметров посадочного места колесного диска. К ним относится:

• количество отверстий (LZ);
• диаметр окружности, на которой расположены их центры (PCD);
• диаметр центрального отверстия (DIA);
• вылет диска (ET).

Если присмотреться к различным автомобилям, можно заметить, что колеса у них крепятся по-разному. У одних колесо прикручивается гайками на шпильки, у других — болтами, вкручивающимися непосредственно в резьбовые отверстия на ступице. Количество точек крепежа может составлять от трех до шести и более в зависимости от класса автомобиля.

Способ крепления и количество его точек рассчитывается конструкторами в зависимости от мощности двигателя, особенностей трансмиссии, массы авто, предполагаемого характера эксплуатации и других факторов. Для Шкоды Карок предусмотрено крепление колеса пятью болтами.

Американские автомобили

Марка Ford довольно многие свои модели оснащает ступицами 4×108. Особенно это заметно по машинам европейской сборки, собранные на территории США, зачастую имеют другую разболтовку. Ниже представлены модели, которые имеют такие колеса (европейская сборка):

• Ford Cougar;
• Ford Cortina;
• Ford Fiesta;
• Ford Escort;
• Ford Focus;
• Ford Granada;
• Ford Mustang;
• Ford Sierra.

Это те модели, которые выпускаются сейчас, на всех стоит такая разболтовка. Но, существуют машины, которые выпускались ранее, и имели такие же ступицы:

• Ford Mondeo (2001 г. в.);
• Ford Scorpio (1995 г. в.).

Здесь не так много машин с такой разболтовкой, причем среди них свежих почти нет. Это говорит о стремлении унификации моделей. Ступицы 4×108 имеют следующие модели:

• Audi-80 Quattro;
• Audi-80 (1986 г. в.);
• Audi-100 (1992 г. в.).

Как видите, список минимален, и в основном относится к довольно старым автомобилям. Кроме Audi, такую разболтовку немецкие производители не применяют.

Тюнинг колес. Основные характеристики и рекомендации.

Например, литые диски R12 производятся российской фирмой ООО»K&K» марка Рим R12 3х98. Но гораздо более интересное решение это поставить на Оку диски R13, которые вполне умещаются в колесные арки Оки, сзади, правда, надо авто несколько приподнять. R13 конечно потяжелей R12, но легкосплавные литые диски Ока вполне потянет. В результате автомобиль прибавит в скорости, проходимости и солидности. Основная проблема тут – крепёж 3-мя болтами. От фирмы K&K можно взять модель Сиеста (КС477) 5х13/3х98 ET35 или модель Турнео (КС373) 5х13/3х98 ET35. Если хочется поставить не адаптированные под Оку диски, например, на 4-ре болта, то надо что-то думать с проставкой-адаптером.

При этом надо заранее подумать про вылет диска, чтобы позволял применить проставку. Пример подобной проставки на рисунке ниже. Наличие проставки снимает проблему подбора диска, литые диски на Оку R13 легко можно подобрать как отечественные, так и зарубежные. Например, взять самое распространённое — Replica R-13-R-22. Переход на более крупные диски, конечно, ухудшит динамику разгона. Но плюсов больше.

Как определить разболтовку

Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.

Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.

Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.

У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.

Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.

Французские производители

Здесь найти колеса с такими показателями можно значительно чаще. Многие популярные модели комплектуются такими ступицами. Довольно разнообразный список у Citroen, здесь можно увидеть следующие машины:

• Citroen ZX;
• Citroen BX;
• Citroen Xsara;
• Citroen Visa;
• Citroen Saxo.

Большая часть этих моделей не слишком популярна у нас, но встретить их можно. Компания Peugeot, также представляет большой список моделей, которые имеют подобную разболтовку:

• Peugeot 106;
• Peugeot 206;
• Peugeot 306;
• Peugeot 205;
• Peugeot 307;
• Peugeot Partner;
• Peugeot 309.

Все эти модели довольно популярны в нашей стране, и встречаются повсеместно. Пожалуй, это самые массовые машины с таким диаметром расположения болтов.

Иногда можно слышать вопросы, что делать, если колесные диски не сходятся по крепежным отверстиям со ступицей. Для такого случая, имеются специальные проставки. Они устанавливаются на ступицу, и уже к ним крепится диск. Рассмотрим, как это работает. Допустим, у вас ступица имеет 4×108, а диск с разлетом 4×98. Само собой, такие колеса добровольно на машину не встанут. Для установки приобретаем проставку с креплением на ступицу 4×108, на ней отверстия должны соответствовать 4×108. При установке учтите, что использование такого приспособления, заметно снижает надежность конструкции.

Заключение. Автопроизводители все больше стремятся унифицировать некоторые элементы конструкции. Поэтому, все чаще они переходят на определенные стандарты, которые позволяют упрощать обслуживание машины. Но, этот процесс еще далеко не завершен. И вопрос, на каких машинах разболтовка 4×108, все еще актуален. На самом деле, таких моделей немного, и большая часть автомобилей с таким показателем далеко не новые.

2 Параметры колесных дисков – подскажет маркировка

Оригинальные конструкции разрешается монтировать на место штатных только в том случае, если новые изделия отвечают определенным техническим стандартам. Основной характеристикой при этом является разболтовка колесных дисков. Выясним, что она собой представляет. Для этого, прежде всего, следует хорошо разобраться с маркировкой дисков для автомобильных колес. Она аналогична и для литых изделий, и для штампованных.

Выясняем, что такое — разбалтовка колесных дисков

Причем во всех странах мира маркировка выполняется по единому стандарту. Возьмем для примера изделия, на которых нанесена следующая надпись – 5,5Jx16H2 ET30 PCD: 5/112 d 66.6. Начинающий автолюбитель вряд ли поймет, что означают все эти цифры и литеры. Объясним:

• 5,5 – это ширина заинтересовавшего вас изделия, выраженная в дюймах;
• 16 – сечение (опять же таки в дюймах);
• ЕТ30 – вынос (чаще говорят вылет) колеса, который обозначается в понятных нам миллиметрах.

7 Об особенностях разболтовки популярных марок авто – коротко и полезно

Популярный среди отечественных автомобилистов Шевроле Круз обычно оснащается 17 или 16-дюймовыми дисками. Таблица совместимости подсказывает нам, что вынос его колесной базы составляет 39–41 мм, а разболтовка – 5х105. Заметим, что Круз редко тюнингуется. Связано это с тем, что его колесная база не может порадовать разнообразием.

Колесный диск на Фольксваген Пассат Б3

А вот на немецкий Фольксваген Пассат Б3 можно устанавливать практически любые диски, которые характеризуются разболтовкой 4х100 и ЕТ 38 мм. Под эти показатели подходит всякая резина, имеющая параметры 185/65. Добавим, что штатные диски для этой модели Фольксвагена имеют маркировку 14R. Аналогичные изделия монтируются на Рено Логан. Диски в этих авто фиксируются четырьмя болтами, их вынос может изменяться в пределах 35–50 мм. Здесь все зависит от конкретной вариации машины и характеристик ее колесной базы. Вылет диска будет тем выше, чем больше он по сечению. Конкретные показатели выноса содержит таблица совместимости Рено. Шевроле Нива изготавливаются с дисками из стали R15. Показатель PCD для них – 5х139,7 (для выноса менее 48 мм).

Обратите внимание! Диски с вылетом 48 мм имеют разболтовку 5х139. Это обусловлено увеличением базы (колесной) и массы дисков

Все (вне зависимости от года выпуска) машины Форд Фокус 2 оснащаются дисками с сечением ступицы 63,3 мм и пятью крепежными отверстиями. Для них нужно использовать изделия с PCD 5х108.

При этом для базы в 17 и 16 дюймов необходимо применять диски с вылетом 50 мм, для 18-дюймовой – с выносом 45 мм. Намерение преобразить свое транспортное средство путем установки необычных колесных дисков не вызовет у вас серьезных затруднений. При этом всегда помните – ваша безопасность напрямую зависит от грамотной разболтовки

Уделите этому вопросу особое внимание!

Показатели дисковых размеров

Существует пять основных размеров, ошибка в определении которых станет причиной невозможности установки колеса.

• количество отверстий под болты (LZ);
• расстояние между ними;
• диаметр окружности, на которой они расположены (PCD);
• диаметр центрального (ступичного) окна (DIA);
• вылет (ET).

Количество окошек под болты на легковых автомобилях варьируется от 3 до 6. У грузовиков этот показатель достигает 12-15 штук. Автомобили тольяттинского производства имеют по 4 входа для болтов. Исключение составляет лада нива, колеса которой крепятся пятью болтами каждое. Измерение количества дыр проводится визуально, путем простого подсчета.

3 Вылет диска – что за дивный зверь?

С определением ширины и сечения диска, думается, проблем не может возникнуть ни у одного водителя. Все понимают, что это за величины. А вот разбираться с выносом колеса нередко приходится даже опытным автовладельцам. Что же это за показатель? Под вылетом понимают величину зазора между центром ширины колесного диска и его привалочной плоскостью, соприкасающейся со ступицей.

Определяем вылет диска

В случаях, когда плоскость (привалочная) пересекает границы плоскости ширины диска (ее центра), речь идет об отрицательном выносе. Если первая плоскость не вторгается за вторую, говорят о положительном вылете. А при совпадении плоскостей вынос называют нулевым. В нашем примере вылет будет положительным. Если бы он был отрицательным, в маркировке стояло бы выражение ЕТ-30

Обратите внимание! ЕТ – это немецкая маркировка

На английских дисках вместо этих литер вы увидите надпись OFFSET. А французские производители шифруют вылет выражением DEPORT

Почему так важно разобраться с вылетом? Суть в том, что при положительной величине вылета большая часть диска будет находиться внутри, а при отрицательной – выступать наружу. Во втором случае при поворотах автомобиля повышается вероятность упора дискового изделия в арку колеса

При неправильном подборе вылета вы просто-напросто не сможете смонтировать диск на предназначенное для него место.

5 Почему так важно знать разболтовку – уберегите себя от проблем

Рассматриваемый в статье показатель имеет огромное значение для подбора основы под автомобильное колесо. Правильная разболтовка колесных дисков обеспечивает безопасность езды. Если вы халатно отнесетесь к определению описываемой характеристики, с течением времени надежность ходовой части машины начнет снижаться. Ухудшение эксплуатационных показателей авто трудно определить на глазок. Но, поверьте, неполадки в ходовой части рано или поздно станут причиной повреждений рулевого колеса и подвески.

Колесные диски

Последствия этого, думается, понятны всем. Смонтировать новые диски с неподходящей разболтовкой на транспортное средство вполне реально. «Мастера»-самоучки без особых затруднений передвигают и расширяют отверстия, применяя для этих целей различные подручные средства. Конечно же, подобный подход недопустим. Он делает вождение авто небезопасным. В случаях, когда диски устанавливаются без правильной разболтовки, по отношению к оси они занимают неточное положение. Как результат – болты не затягиваются до требуемого уровня.

Это влечет за собой повышение нагрузок на подвеску и рулевое управление. В один прекрасный момент во время езды колесо вашего авто может банально отлететь. О возможных последствиях подобной ситуации можно и не рассказывать. На некоторых автосервисах вам могут предложить установить особые центровочные кольца на колеса, уверяя, что они полностью нивелируют отличия разболтовки на штатных и новых дисках.

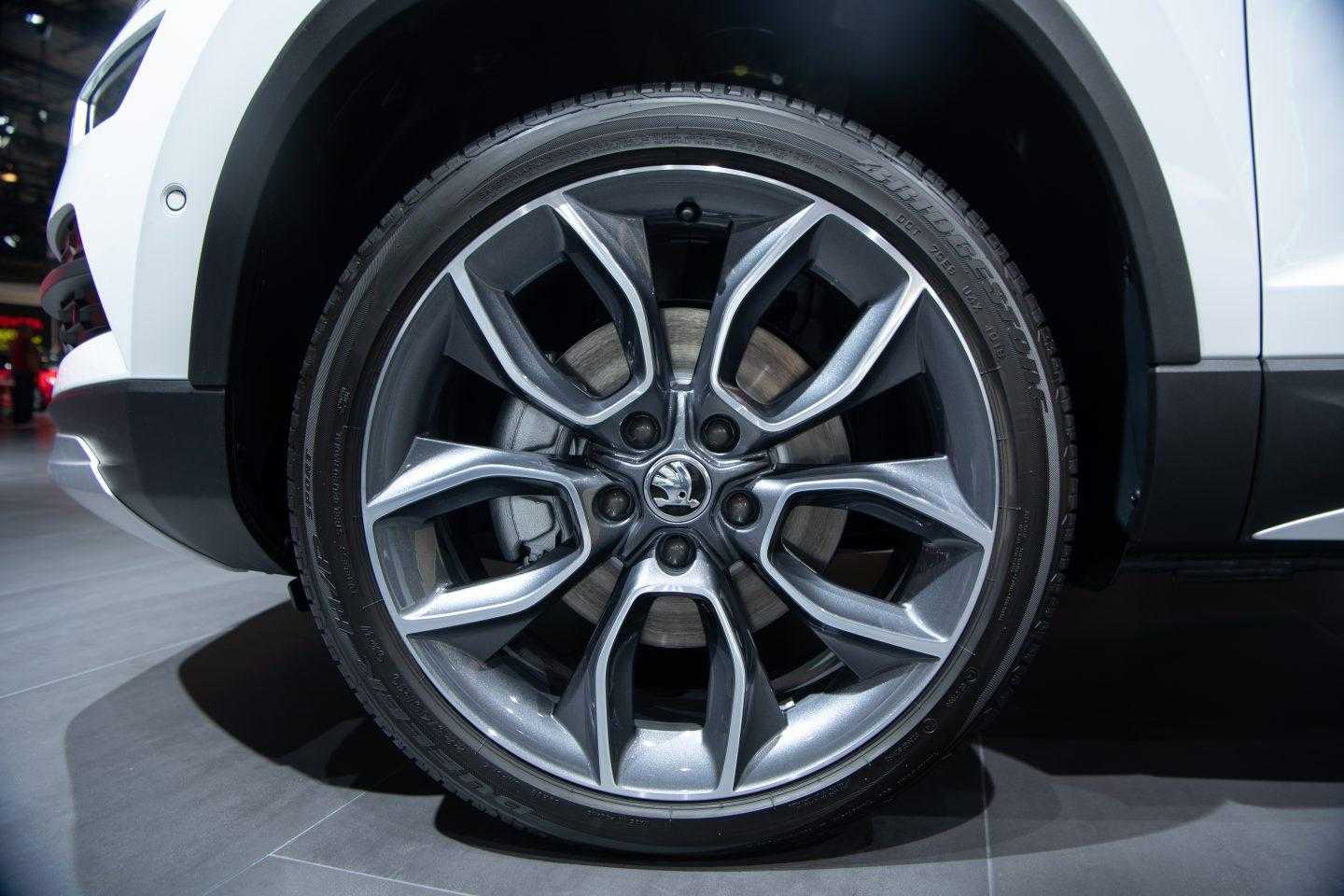

Комбинации шин и дисков для Škoda Karoq

Рекомендованные сочетания обода и покрышек указываются в технической документации автомобиля. В целях тюнинга допускаются некоторые отклонения параметров диаметра и ширины от заводских норм. При этом должны соблюдаться определенные закономерности. В частности, общий диаметр колеса не должен увеличиваться значительно.

Следовательно, при установке обода большего диаметра требуется резина, высота профиля которой меньше на разность радиусов между новым и старым диском. Эти правилом можно пренебречь, если позволяет размер колесных арок (колесо не должно задевать их при повороте до упора и при проседании кузова).

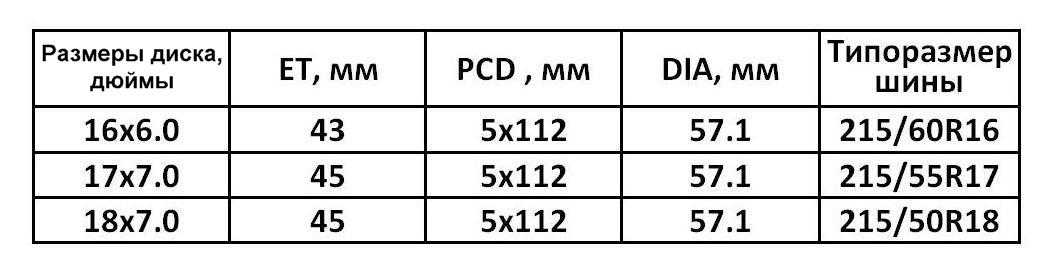

Комбинации шин и дисков, считающиеся для Škoda Karoq стандартными, приведены в таблице ниже.

При установке нестандартных дисков не следует допускать значений вылета, сильно отличающихся от предусмотренных заводом-изготовителем. Значительно превышенный вылет колеса увеличивает нагрузку на элементы подвески и влечет их преждевременный выход из строя. Кроме того, подобный необдуманный тюнинг приводит к усиленному загрязнению кузова автомобиля, если не установить расширенные брызговики.

1 Замена колесных дисков – яркий и сравнительно недорогой тюнинг

Любой владелец автомобиля стремится сделать своего четырехколесного друга непохожим на другие транспортные средства, снующие по дорогам страны

Машины с эксклюзивным тюнингом привлекают всеобщее внимание. Поэтому желание автовладельцев преобразить внешний вид своего железного коня вполне объяснимо

При наличии «лишних» денег сделать из обычного авто шикарное совсем несложно. Но далеко не все собственники машин имеют возможность применять для тюнинга материалы и изделия высокого качества, да еще и в неограниченных количествах.

Колесный диск

По этой причине отечественные автолюбители в большинстве своем принимают решение о проведении частичного улучшения своих транспортных средств. Одним из самых востребованных вариантов тюнинга в наши дни принято считать переобувку машины, предполагающую установку необычных – ярких и красивых дисков вместо штатных. Такая операция требует относительно немного средств, выполняется она достаточно быстро.

Тогда ваше авто не только приобретет эксклюзивный облик, но и не изменит в худшую сторону своих технических характеристик. Разберемся, как можно достичь такого идеального результата.

4 Как определить разболтовку самостоятельно?

Общее число болтов, используемых для фиксации диска, несложно установить невооруженным глазом. Считаете имеющиеся отверстия – получаете требуемое количество крепежных элементов. А вот с показателем PCD придется помучиться. Сечение окружности для размещения болтов профессионалы и обычные автолюбители определяют по-разному. Для этих целей придумано немало способов. Но большая их часть достаточно сложна в реализации.

Определяем разболтовку колесных дисков

Мы советуем вам использовать наиболее понятный и по-настоящему простой метод расчета диаметра окружности. Вам нужно измерить дистанцию между стенками двух отверстий на диске, расположенных рядом друг с другом. Эту операцию проще всего выполнить при помощи обычного штангенциркуля. Затем необходимо прибавить к результату замера показатель сечения непосредственно крепежного отверстия. Полученная величина подскажет вам, какая дистанция имеется между центрами соседних гнезд для крепежа.

Теперь осталась мелочь. Чтобы узнать значение PCD, следует полученный ранее результат умножить на следующий коэффициент:

• 1,701 – для дисков с пятью отверстиями;
• 1,414 – с четырьмя;
• 1,155 – с тремя.

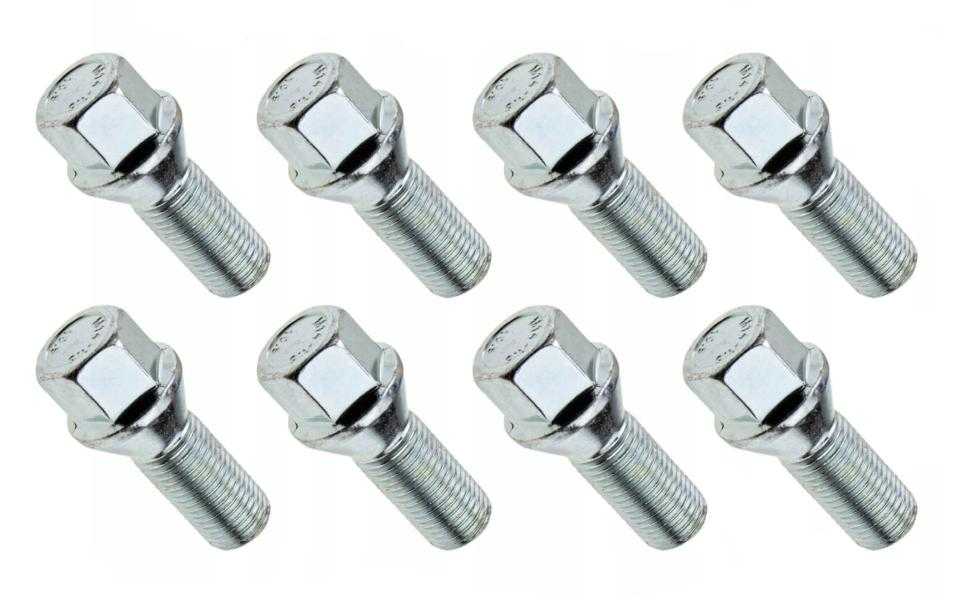

Момент затяжки колес Шкоды Карок

Затягивать колеса на глазок крайне не рекомендуется. Чрезмерная затяжка может повлечь обрыв крепящего болта и преждевременный износ посадочных мест. Слабая затяжка болтов чревата их раскручиванием на ходу, что может привести к дорожно-транспортному происшествию с тяжелым исходом.

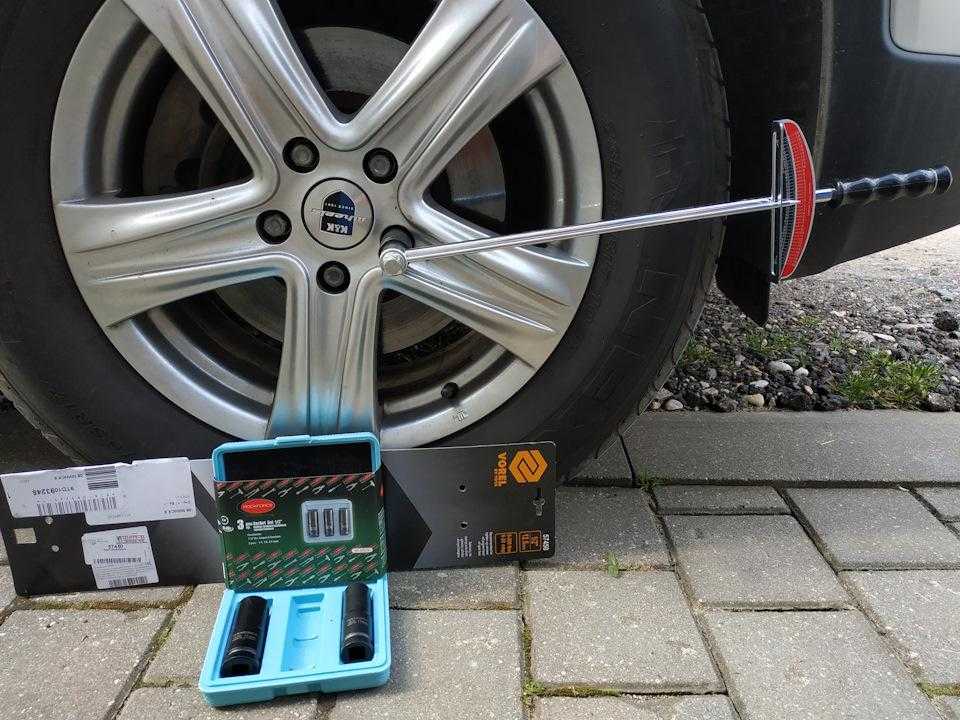

Согласно руководству по эксплуатации Škoda Karoq, рекомендованный момент затяжки колес составляет 140 Нм. Для его инструментального определения следует пользоваться динамометрическим ключом. При отсутствии такого инструмента затяжку желательно производить штатным балонным ключом с максимальным усилием руки, не прибегая к помощи ног и дополнительных рычагов.

Резюме. Экспериментировать с разболтовкой Шкоды Карок можно, но в разумных пределах — отдавая приоритет перед модой фактору безопасности.

6 Таблица совместимости – помощник для любителей тюнинга

Итак, мы выяснили, что приобретение новых дисков и их последующий монтаж следует осуществлять с обязательным учетом величины разболтовки. Так будет надежнее и безопаснее. Также мы разобрались, как рассчитывать PCD и грамотно читать маркировку разных основ под колесо. Теперь нами будет рассмотрена специальная таблица совместимости дисков. Она признается самым эффективным и простым вариантом подбора требуемых изделий.

Такая таблица представляет собой список авто того или иного производителя с указанием выноса диска, его PCD и сечений. Как ею пользоваться? Очень просто. Если у вас авто под брендом Audi, вам нужна таблица с моделями машин именно этого производителя. Находите в первом ее столбце свое авто. А затем смотрите значения вылета, сечения дисков и непосредственно разболтовки. Для тюнинга Тойота вам потребуется другая таблица, а для тюнинга Киа – третья. Все по-настоящему просто.

Но здесь есть один нюанс. Любая таблица совместимости содержит исключительно информацию рекомендательного характера. Показатели в ней нередко варьируются, что зависит от многих факторов (например, от варианта сборки того или иного авто, года его выпуска и так далее). Поэтому всегда консультируйтесь со специалистами по поводу выбора нештатных дисков для своей машины. Посмотрите, как выглядит таблица совместимости (а точнее ее часть) для авто под брендом Ford.

Аналогичной будет и любая другая таблица. Кроме того, в некоторых из них могут содержаться дополнительные данные. Например, информация о резьбе крепежных элементов или типе кузова транспортного средства.
