Датчик распредвала на лада приора: где находится, замена

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

vipwash.ru

Описание датчика распредвала на Лада Приора: где находится, цена, артикулы

Где находится: в Лада Приора ДПРВ установлен под шкивом распредвала. Положение не самое удачное, так как доступ сильно ограничен. Без предварительного ослабления крепления ременного привода генератора выкрутить контролер невозможно.

Датчик неразборный, в случае выхода из строя следует заменить новым. Установка нового ДПРВ вовсе не сложная. Задача посильная для рядового автолюбителя.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

Признаки неисправности ДПРВ:

  • Нестабильная работа мотора на холостых оборотах;
  • Повторный перезапуск мотора после его остановки;
  • Увеличенный расход топлива;
  • Снижение мощности силового агрегата;
  • Пассивная динамика разгона;
  • На приборной панели индикаторы сигнализируют о наличии системных ошибок;
  • Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
  • Машина двигается рывками;
  • Максимальная скорость автомобиля ограничена 80 км /час;
  • Двигатель периодически глохнет;
  • Осечки при активации зажигания;
  • Двигатель не запускается после остановки.

Причины износа ДПРВ:

  • Исчерпание ресурса эксплуатации;
  • Повреждение корпуса контролера;
  • Обрыв электрической цепи;
  • Короткое замыкание контактов;
  • Обрыв датчика от удара, столкновения;
  • Не корректная работа электронного блока управления двигателем ЭБУ.

Замена ДПРВ на Калине 16кл. Вообще ничего не снимая.

Купил Калину и столкнулся с ее конструктивными особенностями. Когда приобритал данный автомобиль, то знал, что у меня 2 ошибки, одна по ДПРВ, другая по второй лямбде. В принципе можно ездить и так (что я и делал в течении месяца), но когда подсчитал расход на газу, то подумал что что-то не так, т.к.

на газу расход был больше на ~5 литров чем на бензине. Хотел вначале поехать к газовщикам, чтобы подкорректировали, но подумал что они скажут: -«Вначале замени датчики, а потом приезжай». Решил поменять ДПРВ. Много читал, что менять данный датчик, мягко говоря, очень не удобно, особенно на калине, т.к.

на приоре места по-больше под капотом. Ценник на СТО мне сказали 1000р, но решил поменять сам. Вообще, статей и видео по данной процедуре много, но все делают по- разному, кто-то даже фару с бампером снимает.

на передний болт больше не закрутить и остается только дальний болт, который в крутить обратно не снимая при этом ничего, наверное уже не получится. Но включив логику, я нашел выход. Далее фото.

Нюансы:— Болт лучше взять под 10 ключ, т.к. его «головка» больше и так будет удобней наживлять.— Болт надо брать с «идеальной» резьбой, чтобы его легко можно было наживить хотя бы на пару витков, т.к. наживлять будет неудобно. Потренируйтесь вначале без датчика.

— Лучше будет если у вас «пальцы пианиста».

вот, торчит передний обломанный болт. Весь проржавел. Теперь он будет служить нам как направляющая шпилька для датчика

это будет новый дальний болт. На заднем фоне какая-то втулка, она будет компенсировать длину болта.

вот так это будет выглядеть на машине. Длину подбирал экспериментальным способом, чтобы в закрученном виде его шляпка была ниже самого датчика (для того чтобы можно было подлезть ключом и открутить) и при этом можно было засунуть еще и пальцы рук которыми придется его наживлять, т.к. вместе с пальцами, длинна всей конструкции (пальцы+болт) увеличивается.

Что такое Датчик положения распределительного вала (CMP)?

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.

В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками и предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает этот крутящий момент с помощью шестерней непосредственно цепи ГРМ (или на ремень ГРМ) на распределительный вал.

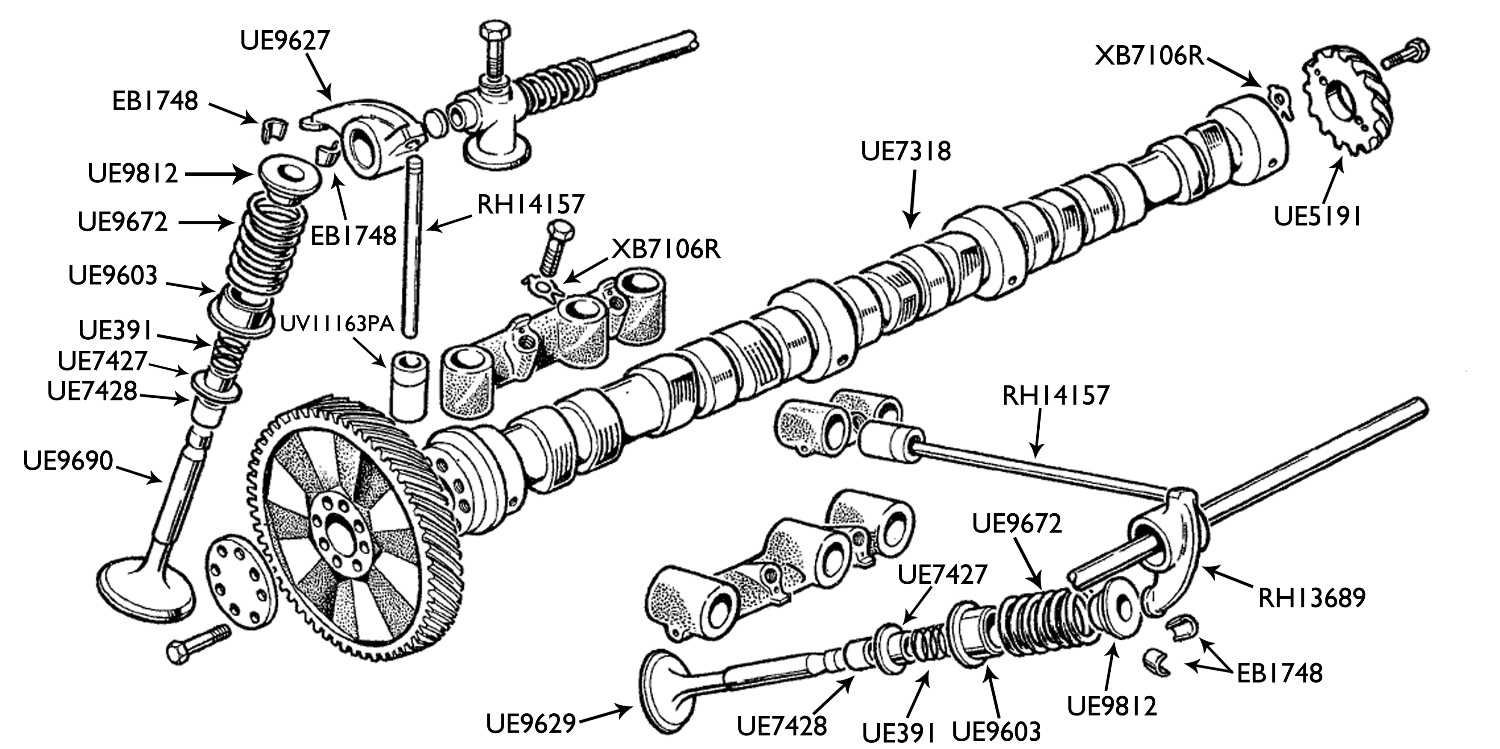

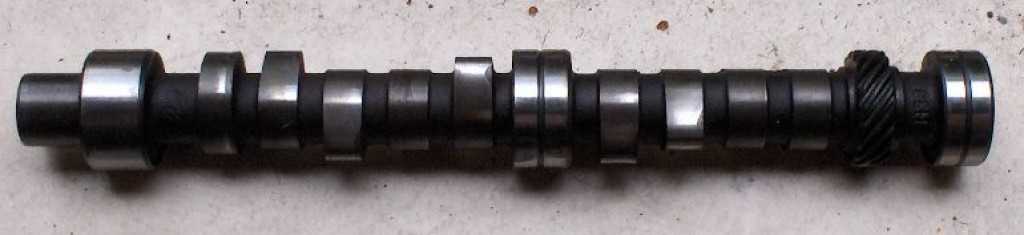

Распредвал

Чтобы определить изначально, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью как-раз датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.

Магнитный тип датчика распредвала производит собственный переменный ток (так называемая синусоидальная волна). Обычно этот датчик имеет два провода. Ну а датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала, имеет как правило, уже три провода.

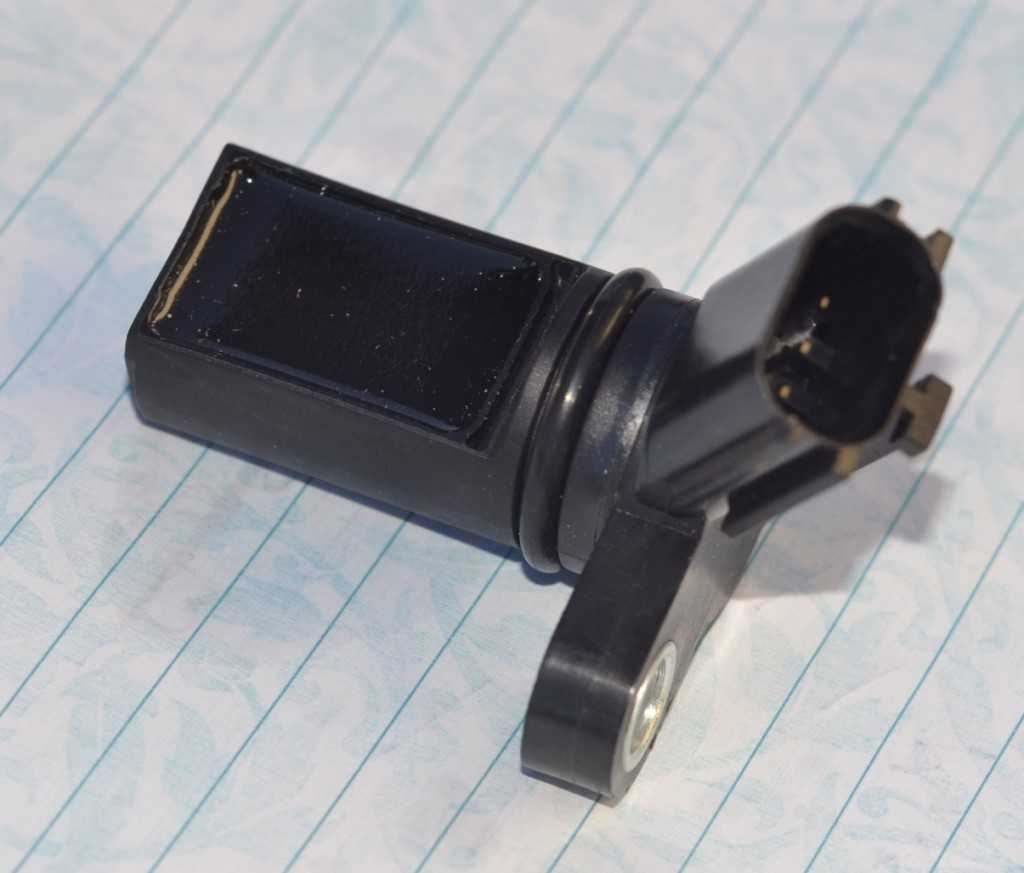

Датчик положения распределительного вала

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться и два вида датчиков CMP.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

  • Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
  • Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
  • «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
  • При сбросе педали акселератора двигатель глохнет.
  • Увеличенный расход топлива (на 10…20%).
  • Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Устройство детонации на Приоре

Датчик детонации на Приоре сделан в форме круга, в нем присутствует отверстие для подключений проводов. Внутри его, в специальном месте располагаются определенные нити, которые при возникновении детонации начинает выдавать импульсы. Нити выполнены из тоненького и довольно мягкого сплава, и пусть они защищены определенной субстанцией, бросать датчик с силой на пол ни в коем случае не рекомендуется.

Устройство детонации на Приоре

Где находится

Для более улучшенной чувствительности датчика детонации его установили на блоке мотора Приоры. Он присоединен на специальный выступ, а также площадку, которая располагается возле второго цилиндра. В этом месте шумы от процесса детонации сильнее всего. Это место располагается со стороны радиатора, чуть пониже самого двигателя.

Если Приора снабжена такими технологиями, в частности как гидроусилитель, кондиционер и многие др., то доступ к ним будет немного осложнен, но все-таки реален. Попросту сказать, доступ к нему имеется со стороны переднего бампера машины.

расположение датчика детонации

Признаки неисправности

Главными неисправностями в системе контроля детонации автомобиля являются:

  • Устройство вышло из строя.
  • Оборвался провод к нему.
  • Поломался разъём устройства.

Во всех этих случаях, устранить все этих неприятности является несложной задачей. Главное, уметь их правильно определять. Во всяком случае, в работе с автомобилем с ЭСУД, диагностика проблем, довольно сложный и ответственный участок ремонта. Исправить первые две проблемы потребует наличие под рукой следующего набора:

  1. Тестер-мультиметра.
  2. Контрольная лампочка.
  3. Провода.
  4. Изолента.
  5. Кусачки или ножи.

Затем присоединяем мультиметр к 2 отверстиям разъёма и включаем зажигание. Если с цепью все хорошо, то тестер укажет напряжение до 5 Вольт. А если с показателями ничего не произошло, то возможно произошел обрыв цепи и его необходимо отыскать. Нужно отсоединить разъём с ЭБУ, просмотреть обе цепи. Найти обрыв и устранить его благодаря проводам и изоленте. Если же тестер показывает исправную цепь, то дело в датчике.

Ошибка датчика детонации

Если происходит обрыв сети, то появляется данная ошибка под кодом 0325. Во многих случаях причиной ошибки являются окислившиеся контакты. Но проблема также может находиться не в датчике и даже не в проводке: так что проверяйте ремень ГРМ, может он соскочил на пару зубьев – проверяйте метки.

Замена датчика фаз Приора

  1. Первым делом скидываем минусовую клемму аккумулятора.
  2. Отключаем фишку питания от датчика.
  3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
  4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
  5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели»
