Датчик фаз калина 8 кл

Датчик фаз — неисправности

Ошибка датчика фаз, или его цепей, фиксируется контроллером с занесением в память кода неисправности и включением сигнализатора.

Наиболее вероятные неисправности ДФ связаны, прежде всего, с целостностью его цепей и надёжностью соединений.

Поэтому, при получении кода неисправности Р0340, осматриваем колодки соединений датчика, контроллера, главного реле. Выявляем и устраняем повреждения соединений, контактов, проводов.

Если код ошибки продолжает сохраняться проверяем электрические цепи ДФ.

Как проверить датчик фаз

  • выключить зажигание;
  • отсоединить колодки от ДФ, контроллера, главного реле;
  • проверить цепь между контактом «3» колодки датчика и контактом «Х2/31» колодки контроллера;
  • проверить целостность цепи между контактом «1» колодки датчика и контактом «47» колодки контроллера;
  • также проверить цепь от главного реле до контакта «2» колодки датчика.

В том случае если цепи исправны, ДФ заменяется на заведомо исправный и проводится проверка на возникновение кода Р0340. Возникновение ошибки Р0340 в описанном случае означает необходимость замены контроллера.

Видео «Замена датчика фаз»

Датчик фаз

2110, 2111, 2112 16кл. Где расположендатчик фаз. Ошибка Р0340Заменадатчика положения распредвала .

Исправление ошибок в работе датчика фаз состоит в несложной работе замены недорогого датчика фаз на двигателе автомобиля. Стоимость порядка 250-400рублей. Вот, и вся работа по ремонту неисправности датчика фаз на автомобиле » Лада Приора» и в принципе такая неисправность и на других марках автоваза, где установлен датчик фаз.

Легко и просто. Замена датчика распредвала ваз-2112 приора 16 клапанов. Однако, без правильной работы датчика фаз на дороге могут возникнуть не преодолимые препятствия при пуске двигателя. Замена датчика фаз ваз-2112 16 клапанов: фото. Замена датчика фаз ваз 2112 16 клапанов. Так что в любом случае иметь запасе в багажнике датчик фаз застраховать себя от случайностей и, значит, поездка будет ровной и благополучной.

Назначение и принцип работы ДПРВ

Датчик положения предназначен для определения в конкретный момент времени угла положения вала газораспределительного механизма. Полученные показатели направляются в блок управления, и после их обработки происходит корректировка работы автомобильного двигателя для повышения эффективности и полноты сжигания горючей смеси. Результатом работы прибора является повышение мощности автомобиля, экономических показателей и улучшение прочих характеристик.

Чтобы получить ответ на вопрос, где находится датчик распредвала (датчик фаз) на ваз 2112 16 клапанов, достаточно открыть капот и внимательно изучить ДВС — он расположен в районе вала ГРМ.

Ротор из ферромагнитного материала вращается совместно с распредвалом. Между ротором и магнитом постоянного действия находится ИС Холла. При прохождении выступа мимо элемента ДПРВ происходит изменение уровня напряженности магнитного поля, индуцируется определенной силы напряжение и создается сигнал, который направляется в ЭБУ для последующего анализа.

Как проверить датчик фаз Приоры

Для того, чтобы выявить неисправности в работе устройства, необходимо обратить внимание на следующие признаки:

  • появление индикатора «Чек Энджин» на панели приборов;
  • выявление кодов ошибки 0343, 0340 при подключении бортового компьютера или диагностического прибора;
  • заметное увеличение расхода топлива;
  • регулярная, нестабильная работа двигателя;
  • общее ухудшение динамики автомобиля (уменьшение мощности двигателя).

Теперь о способах диагностики.

Для 16 клапанного двигателя проверка производится при помощи обычного мультиметра. Для этого понадобится:

  1. Само измерительное устройство. Замерить и проверить общее напряжение в сети автомобиля (при включенном зажигании).
  2. Теперь необходимо убедиться, что устройство для определения положения распредвала обеспечивается необходимым напряжением из бортовой сети. Для этого присоедините шупы мультиметра к контактам фишки (центральный разъем). Напряжение должно составлять не менее 12 вольт. Бело-черный разъем должен выдавать 4,5-5 вольт.
  3. Если показатели предыдущего шага находятся в пределах нормы, то самое время проверить работоспособность нашего датчика. Для этого потребуется извлечь его из блока. После чего соедините устройство с разъемами фишки при помощи небольших проводов. Замеряйте параметры напряжения на контакте «В» (должно составлять не менее 0,9В). Включите зажигание автомобиля. Поднесите к измерительному элементу датчика (расположите в специальной прорези) тонкую металлическую пластину и переведите взгляд на дисплей мультиметра, его показания должны измениться и составлять около 0.4 В. Если показания замеров имеют другие значения, датчик неисправен.

Теперь поговорим о том, как демонтировать само устройство для определения положения распределительного вала.

Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).

Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой

Тестирование трехпроводного датчика распредвала

Если после самостоятельной диагностики датчика положения распределительного вала Вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с этим датчиком компонентах автомобиля.

При подобных проблемах с машиной причиной неисправности может быть также и сильно изношенный ремень ГРМ. Из-за этого распределительный вал и коленчатый вал могут потерять синхронизацию. В конечном итоге этот датчик распредвала может посылать неправильный сигнал в компьютер автомашины. В конечном итоге это и приводит к неправильному зажиганию и неправильному впрыску топлива.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.


Внешний вид ДПРВ

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

  1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
  2. Повышенный расход топлива.
  3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
  4. Падает динамика двигателя.
  5. Не запускается двигатель.
  6. Повышается токсичность выхлопных газов.

Демонтаж датчика в три шага

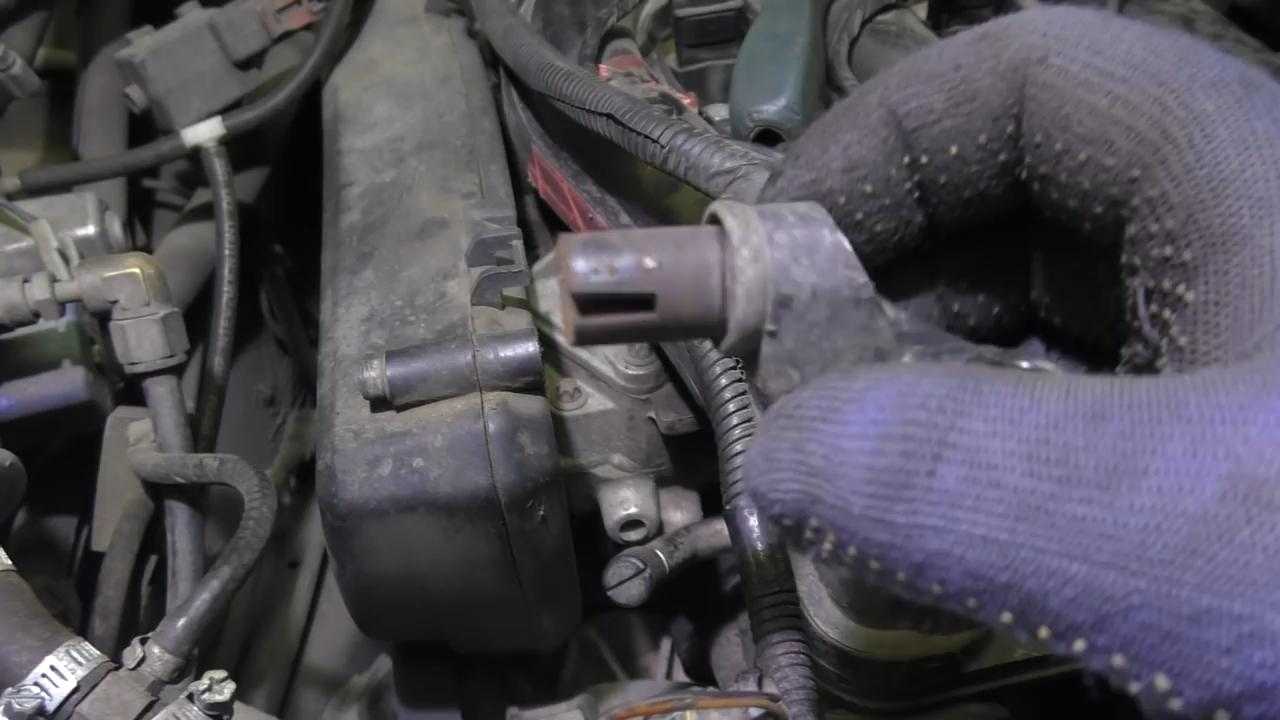

Чтобы снять датчик фаз, сначала выключают зажигание. Разъём датчика легко отсоединяется – его удерживает пластиковый язычок.

Местоположение и крепёж датчика

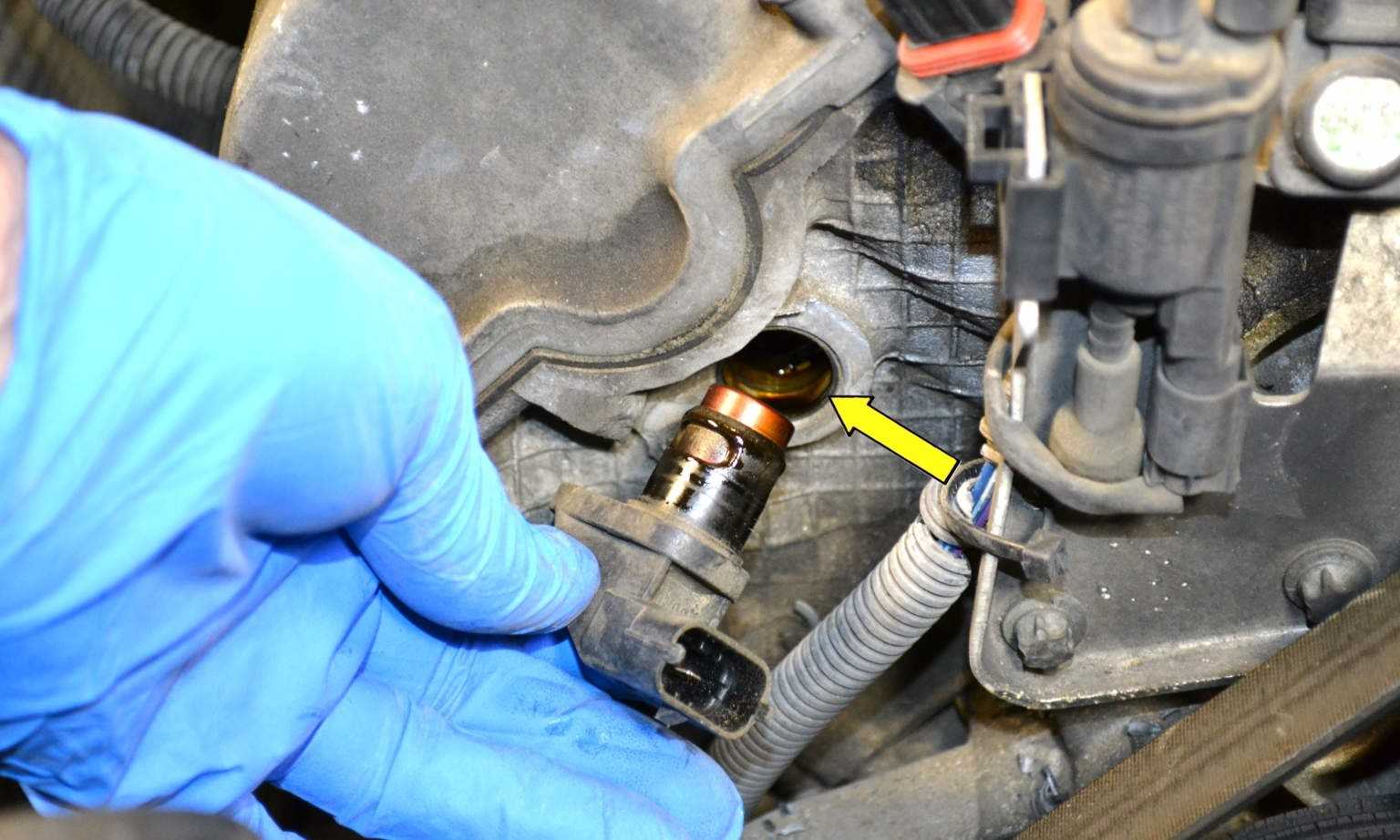

Когда разъём отключён, торцовым ключом «на 10» откручивают два болта, удерживающих датчик на месте (см. фото). Затем корпус датчика вынимают из-под кожуха, прижимая его к ГБЦ.

Здесь у нас показано, как снимается датчик на двигателе 21120 (16v 1,5). Для мотора ВАЗ-21124 все шаги будут такими же. Если смотреть на разъём автомобиля, можно видеть три клеммы. Их назначение поясняет чертёж.

Это – корпус датчика, а не клеммник автомобиля

Появляется желание померить напряжение между двумя выводами справа. Если не включать зажигание, воль.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Источник

Замена датчика фаз

Скорректировать рабочее состояние неисправного прибора сможет только замена датчика фаз, т.к. ремонт этого устройства бесполезен и практически не принесет желаемого результата. Корректировка показаний неисправного датчика фаз, цена которого невелика и составляет сумму в 300-450 рублей, состоит в его полной замене на обновленное изделие.

Приобрести такое изделие можно в специализированных ВАЗовских автомобильных магазинах по продаже запчастей и аксессуаров или на фирменных станциях технического обслуживания автотранспортных средств.

Для проведения замены датчика фаз необходимо иметь в наличии набор слесарных ключей, инструментов и принадлежностей, применяемые водителями. Порядок работы следующий:

  1. Снимаем отрицательный провод с клеммы аккумуляторной батареи транспортного средства.
  2. Фиксаторным устройством отжимаем колодку распределения электропроводки автомобиля и рассоединяем ее от снимаемого устройства.
  3. Выворачиваем с помощью гаечных ключей крепеж прибора.
  4. Демонтируем электронный комплекс фазированного впрыска.
  5. Производим монтаж обновленного устройства в соответствующем порядке по обратному алгоритму.

Для автолюбителей, эксплуатирующих Приору. Помните, что при проблемах с включением силовой установки причина может скрываться и в этом неприметном устройстве, которое, казалось бы, существенного влияния на функционал автомобиля не оказывает. В то же время его неисправность приводит к ненужным излишним финансовым тратам и потере времени.

Датчик фаз Лада Приора или положения распределительного вала это устройство, которое применяется в автомобиле для определения начального цикла работы двигателя и формирования импульсного сигнала.

При помощи воздействия магнитного поля, чувствительная часть устройства реагирует на вращение распредвала в автомобиле и передает сигналы в электронную систему управления двигателем. Работа датчика непосредственно сказывается на системе впрыска топлива. При неисправности датчика фаз приора, ЭБУ не получает от него сигнала и перестраивает работу впрыска в попарно параллельный режим. В итоге вы теряете все преимущества системы фазированного впрыска топлива, что прямым образом влияет на увеличение расхода топлива, некорректную работу двигателя и потерю его мощности.

Датчик распредвала Лада Приора

Высокие показатели мощности и экономичности современных двигателей сгорания обусловлены применением электронных устройств, которые управляют процессом впрыска топлива. Датчик распредвала Лада Приора относится к числу таких элементов.

Такое изделие позволяет определить точное положение газораспределительного механизма по отношению к коленвалу.

Где находится датчик

Чтобы проверить правильность подключения датчика, а также произвести замену устройства, необходимо знать, где находится этот элемент управляющей системы ГРМ.

Эти детали располагаются в двигателях с 8 и 16 клапанам по-разному, например:

  • На машинах, которые оснащаются 8-клапанными двигателями, датчики распредвала находятся на торцевой части блока головки цилиндров со стороны коробки передач.
  • Если на автомобиль устанавливается мотор 16 клапанов, то это устройство также находится на ГБЦ, но только со стороны шестерней распределительного механизма.

Если датчик неисправен, то его следует заменить. Чтобы не приобретать напрасно новое устройство, следует знать основные симптомы, которые могут указывать на наличие проблем с этой деталью.

Признаки неисправности

Даже при значительном отклонении в работе этого устройства двигатель на Приоре будет работать, но при эксплуатации транспортного средства могут наблюдаться следующие признаки неисправности:

  • существенно увеличится расход топлива;
  • повышается токсичность выхлопа, который визуально можно определить по наличию чёрного дыма;
  • снижаются показатели мощности двигателя;
  • мотор плохо заводится;
  • двигатель неустойчиво работает на холостых оборотах.

При неисправности датчика фаз возможны также нарушения в работе электронных устройств самодиагностики автомобиля, но если работоспособность системы сохраняется, то при поломке этой детали будут указаны коды: Р0340, Р0342 или Р0343.

Как проверить и заменить

После того как датчик фаз будет обнаружен, можно приступить к диагностике этого элемента. Располагая только возможностью использовать обычный мультиметр, можно точно установить работоспособность детали. Работа выполняется в такой последовательности:

  1. Включить зажигание автомобиля.
  2. Перевести мультиметр в режим измерения постоянного тока.
  3. Замерить напряжение на клеммах аккумулятора.
  4. Найти датчик положения распредвала.

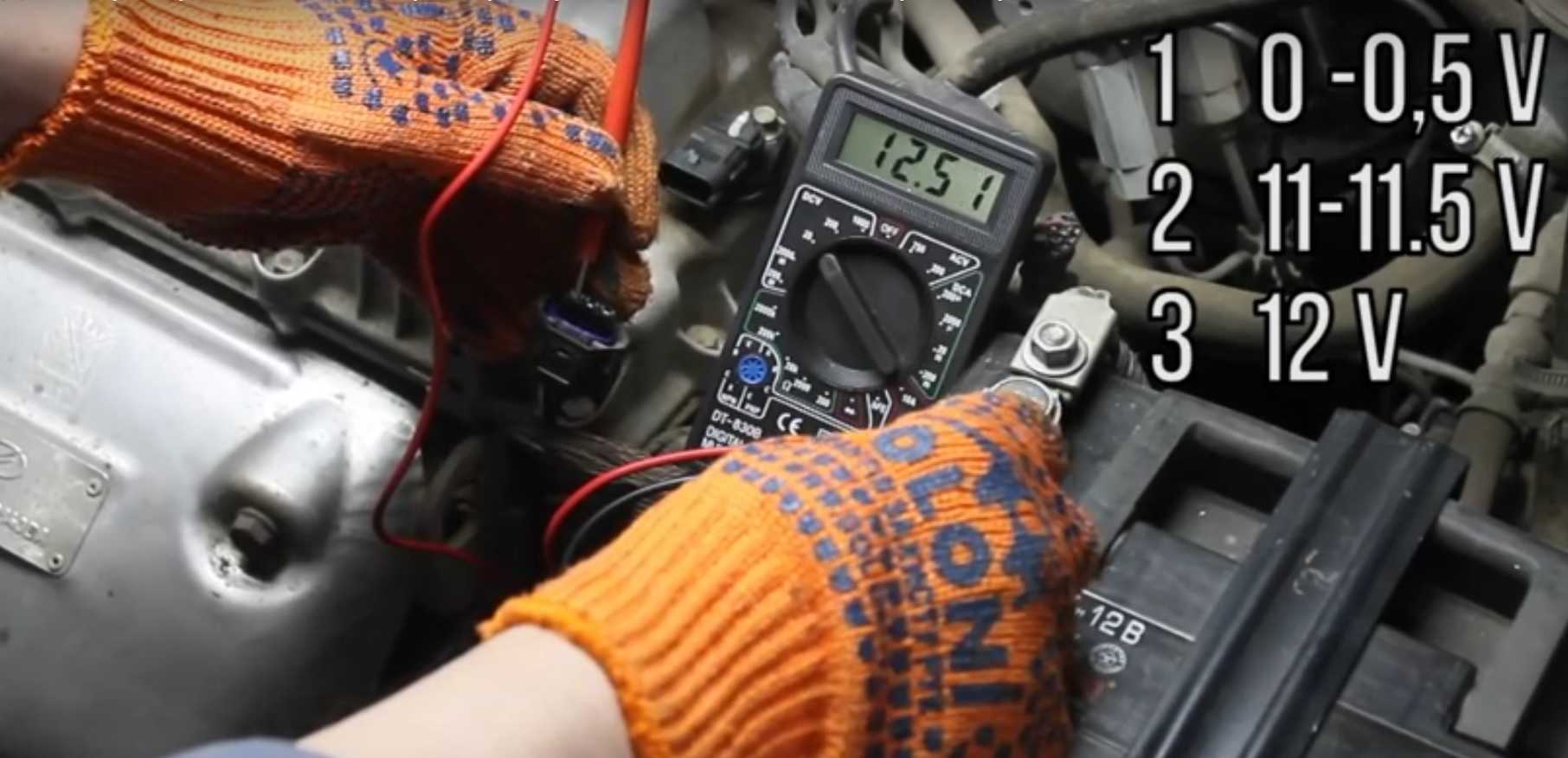

  5. Присоединить один щуп к «массе», а другой — к центральному выводу устройства. При этом напряжение должно совпадать со значением, которое ранее было зафиксировано на клеммах аккумулятора.
  6. Таким же образом следует провести диагностику черно-белого разъёма ДПРВ. На этом выводе должно быть напряжение около 5 Вольт.

Чтобы не приобрести подделку в магазине, рекомендуется проверить датчик с помощью ключа зажигания. Изделие хорошего качества оснащается довольно мощным магнитом, с помощью которого ключ или иное небольшое металлическое изделие, будут притянуты к устройству.

Если при эксплуатации будут наблюдаться симптомы неисправности описанные выше, то наиболее быстрым способом определить наличие поломки является замена датчика распредвала Лада Приора на заведомо исправное изделие.

Чтобы установить новую деталь, необходимо:

  1. Найти место, где расположен датчик.
  2. Отсоединить от этой детали колодку проводов.
  3. Используя ключ на 10, открутить болт крепления датчика к двигателю.
  4. Поставить новую деталь.

Установив новый датчик, исправность которого не вызывает сомнений, можно максимально быстро восстановить работоспособность двигателя, если причиной неисправности являлась эта деталь. Во многих случаях причиной нестабильной работы ДПРВ может являться плохой электрический контакт в месте подключения электрической колодки. Если визуально определено наличие на контактах окислов, их необходимо почистить твёрдым неметаллическим предметом, а затем обработать этиловым спиртом.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

  1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
  2. Повышенный расход топлива.
  3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
  4. Падает динамика двигателя.
  5. Не запускается двигатель.
  6. Повышается токсичность выхлопных газов.

Ремонт

Перед тем, как проверить ДПРВ или перед началом любых самостоятельных действий, необходимо ознакомиться со схемой подключения датчика распредвала ВАЗ 2110, а так же с особенностями его установки в корпус двигателя.

Тип выполняемых действий зависит от того, какие признаки неисправности были выявлены:

  • при видимых механических повреждениях проводки или оголении токоведущих частей требуется ее замена, однако возможен и ремонт в виде повторной изоляции проводов;
  • при механических повреждениях датчика требуется его замена. Не рекомендуется выполнять его ремонт или разборку;
  • в случае загрязнения разъема необходимо выполнить переподключение с визуальным осмотром и чисткой электрических контактов;
  • износ разъема подключения требует его обслуживания или замену датчика. Обслуживание заключается в обеспечении плотного прилегания подключаемых частей;
  • при проверке электропроводки или датчика вольтметром и выявлении отклонений необходима замена неисправного элемента. При подключении щупов вольтметра к контактам электрического питания, сопротивление датчика не должно быть ниже 550 Ом или выше 750 Ом;
  • при выявлении внутренней неисправности датчика в ходе компьютерной диагностики требуется выполнить его замену.

Замена ДПРВ выполняется с помощью его отключения, демонтажа неисправного, установки нового и повторного подключения разъема питания.

Важно заметить, что после выполнения любых действий, направленных на устранение выявленных неисправностей, необходима повторная проверка работы двигателя. В руководстве по эксплуатации не рекомендуется самостоятельное отключение датчика и дальнейшая эксплуатация автомобиля. В руководстве по эксплуатации не рекомендуется самостоятельное отключение датчика и дальнейшая эксплуатация автомобиля

В руководстве по эксплуатации не рекомендуется самостоятельное отключение датчика и дальнейшая эксплуатация автомобиля.

Проверка датчика фаз и его цепей

При неисправности датчика фаз или его электрических цепей контроллер электронной системы управления двигателем переходит в режим нефазированного впрыска топлива в цилиндры двигателя. При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз (см. «Снятие датчика фаз»). Для проверки цепи питания датчика…

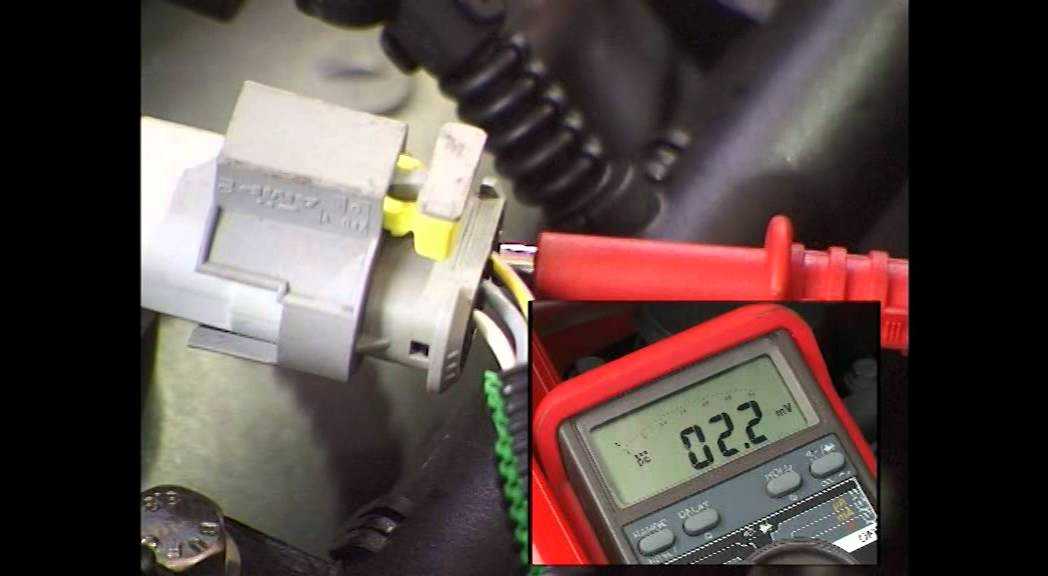

…подсоединяем щупы тестера к выводам «1» и «2» колодки жгута проводов. При включенном зажигании и в течении 10 с после выключения зажигания напряжение должно быть равным напряжению бортовой сети. В противном случае проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «2» колодки жгута проводов и выводом «45» контроллера («+» питания), а также между выводом «1» колодки и точкой соединения с «массой». При исправности цепей и отсутствии напряжения — неисправен контроллер.

Подсоединяем щупы тестера к выводам «1» и «3» колодки жгута проводов. При включенном зажигании (и в от сутствии сигнала датчика фаз) контроллер через свой внутренний резистор должен выдавать на вывод «3» колодки жгута проводов напряжение около 11,0 В (при напряжении на выводах аккумуляторной батареи 12,0 В). В противном случае проверяем исправность цепи (обрыв и замыкание на «массу») между выводом «79» контроллера и выводом «3» колодки жгута проводов. Для проверки датчика фаз демонтируем его (см. «Снятие датчика фаз») и подсоединяем к датчику колодку жгута проводов. Со стороны входа проводов в колодку вставляем в ее гнезда, соответствующие выводам «1» и «3», два отрезка проволоки так, чтобы появился контакт между ними и выводами проводов. Устанавливаем на тестере режим измерения напряжения переменного тока (0–20 В). Подсоединяем щупы тестера к отрезкам проволоки. Включив зажигание…

…проводим несколько раз через прорезь стержня датчика стальную пластину. При этом у исправного датчика прибор должен зафиксировать скачкообразно меняющиеся значения напряжений.

Замена ДПРВ

Заменить датчик положения фаз ваз 2112 16 клапанов не представляет сложности. Крепление к ДВС осуществлено двумя болтами, которые откручиваются торцевым ключом на 10. Рассмотрим поэтапно процесс замены.

Обесточиваем автомобиль, сняв «массу» с АКБ.
Снимаем клеммную фишку с датчика.

Откручиваем торцевым ключом болты крепления.

Осторожно потянув за деталь, вынимаем ее.

Устанавливаем новый ДПРВ и проводим работы в обратном порядке.

Для правильной работы датчика положения после замены монтажный зазор должен находиться в пределах 0.5–1.2 мм.

Датчик распредвала на ваз стоит недорого, но, если эксплуатировать автомашину с неисправным устройством, это приведет к образованию более сложных и дорогостоящих в ремонте поломок.

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

  1. Первым делом скидываем минусовую клемму аккумулятора.
  2. Отключаем фишку питания от датчика.
  3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.

  4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
  5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем. Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели»

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
