Замена радиатора на ниве шевроле

Замена на автомобиле с кондиционером

На автомобилях Нива Шевроле с кондиционером при замене радиатора вместо снятия направляющего кожуха нужно открутить крепление золотника и конденсатора, а затем отвести последний вперед. В остальном порядок действий не отличается.

Сделан он из пластмассы и перепутать его, вряд ли получится.

NIVA CHEVROLET замена радиатора охлаждения двс

https://youtube.com/watch?v=Yn5fTuWhnp4

Отсоедините верхний и нижний радиаторные шланги.

Отсоединяем колодку жгута проводов системы управления двигателем от разъема электродвигателя левого вентилятора. Радиатор с опорами

Если на пластмассовых бачках радиатора есть трещины, замените радиатор. Аналогично откручиваем болт верхнего крепления нижнего кожуха радиатора. Теперь, когда болты откручены, снимаем верхний кожух радиатора.

Ослабьте хомут крепления и снимите с патрубка термостата нижний шланг радиатора.

Инструменты:

Выверните болты крепления обоих верхних кронштейнов радиатора и снимите кронштейны. Выдвиньте вперед верхнюю часть радиатора, ослабьте хомут крепления верхнего шланга и, дополнительно выдвинув радиатор вперед, снимите шланг с его патрубка.

Отсоединяем колодку с питающими проводами от электровентилятора. Далее откручиваем болты верхнего и бокового крепления кожуха радиатора. Затем нижний патрубок надел и зажал хомутами. Чтоб легче вошла рамка вентиляторов, пришлось снять правую фару, окрутить радиатор ГУРа и отвести его в сторону.

С вентиляторами вышла засада — один задевал за рамку при вращении. Пришлось снимать и ставить под него шайбы.

Отсоедините верхний и нижний радиаторные шланги. Отсоедините от радиатора линии тракта охлаждения ATF, — приготовьтесь к сбору проливаемой жидкости, сразу же закупорьте открытые концы трубок и штуцеров. Снимите нижнюю секцию кожуха вентилятора системы охлаждения. Отсоедините переливной шланг расширительного бачка

Осторожно снимите радиатор и извлеките его из двигательного отсека

Постарайтесь не проливать охлаждающую жидкость на окрашенные кузовные панели и не порежьте пальцы об острые пластины теплообменника. Жидкость поступает в радиатор через верхний патрубок, а отводится через нижний. В нижней части левого бачка находится пробка для слива охлаждающей жидкости.

На моделях без кондиционера перед радиатором системы охлаждения расположены верхний и нижний направляющие кожухи, а с кондиционером — конденсатор системы кондиционирования воздуха. Электровентиляторы 1 — кожух; 2 — крыльчатка; 3 — электродвигатель; 4 — разъем электродвигателя; 5 — колодка проводов дополнительного резистора; 6 — дополнительный резистор; 7 — щиток Электровентиляторы расположены за радиатором в кожухе.

С ростом температуры охлаждающей жидкости по команде контроллера сначала через дополнительный резистор включается правый электровентилятор с низкой частотой вращения, а затем оба электровентилятора — с высокой частотой. Снятие радиатора Шеви Нива Сливаем охлаждающую жидкость из радиатора. Операции по снятию радиатора показываем на автомобиле с кондиционером.

На автомобиле без кондиционера демонтируем направляющие кожухи радиатора.

Шеви-Нива для экспедиций. Часть 4. Съёмная рамка радиатора

Чтобы вынуть испаритель, необходимо приложить некоторые усилия для вывода кронштейна с левой стороны из-под крепления панели Как снять радиатор Демонтаж испарителя относится к подготовительным мероприятиям перед снятием радиатора печки.

Вначале выполняем следующее пошаговые действия: Чтобы исключить протекание тосола на пол, подстилаем полиэтиленовую плёнку под сам теплообменник для стекания жидкости в подходящую ёмкость. Чтобы слить тосол с радиатора и предотвратить его попадание на пол, в нижней части элемента сверлим отверстие.

Если этого не сделать, то вероятность залить пол антифризом через патрубок довольно высока. Со старого радиатора нужно слить остатки тосола, для чего в нём снизу сверлят отверстие Ослабляем крепление хомутов и вывинчиваем саморезы радиатора отопления.

Отверните четыре гайки крепления крышки насоса, снимите шайбы. Отверткой аккуратно отделите крышку от корпуса и снимите ее. Сильно обжатую или надорванную прокладку замените. Очистите привалочную плоскость корпуса от остатков прокладки. Отверните гайку крепления и снимите с крышки натяжную планку.

Когда нужно менять радиатор Шевроле Нива

Замена охладительной системы или ее отдельных узлов обычно требуется по причине ее износа или механического повреждения. Среди самых распространенных жалоб во время обращения на СТО выделяются следующие пункты.

  1. Использование некачественного антифриза или заливка воды в систему. Главным свойством охлаждающих жидкостей выступает защита металлических деталей от коррозии, образования ржавчины. Когда в радиаторе используется вода, внутри магистралей образуется сильный нагар или окислы, способные забить тонкие трубки. При легкой степени поломки ремонт ограничивается запайкой одной части системы.
  2. Механическое повреждение. Главный радиатор расположен в передней части автомобиля и закрыт тонкой решеткой. Ввиду плохой защиты при поездках на бездорожье или по загородным трассам элемент может повредить случайный камень или попадание сторонних предметов в радиаторную решетку. При этом для нанесения серьезного ущерба достаточно небольшого усилия – тончайшие пластинки легко сминаются, что приводит к потере теплоотдачи и перегреву системы.
  3. Естественный износ. Во время активной эксплуатации радиатор подвержен постоянным перепадам температур, что сказывается на состоянии металлов. Дополнительно наносит вред наличие повышенного давления внутри магистралей после запуска машины. Подобные колебания приводят к растрескиванию трубок, креплений или охлаждающих пластинок.

Вышеперечисленные случаи касаются не только главного радиатора, проблемы возникают и у элементов печки, кондиционера.

Когда нужно менять

Алюминий и пластик — материалы, которые сложно восстановить в случае появления трещин и дырок. Поэтому главная причина замены радиатора — течь охлаждающей жидкости.

Существует две причины замены:

  • утечка охлаждающей жидкости;
  • засорение трубок.

Если вы заметили капли и подтеки, необходимо сразу менять изделие на новое, а не пытаться устранить протечки сомнительными средствами для устранения утечек антифриза.

Несмотря на рекламные заявления, разнообразные порошки, добавляемые в охлаждающую жидкость, слабо устраняют протечки, зато отлично забивают патрубки радиатора. Это снижает эффективность его работы. В этом случае нужно заменить деталь на новую. Если этого не сделать, то систематический перегрев двигателя приведет к необходимости скорого капремонта.

Инструкция по замене

Процедура замены ОЖ не представляет собой ничего сложного, поэтому выполнить ее может даже начинающий автолюбитель.

Сколько лить?

Антифриз в автомобиле по рекомендациям производителя следует менять через 40 тысяч километров пробега или через два года эксплуатации. При этом необходимо постоянно контролировать состояние ОЖ и проверять ее уровень. Если она потемнела или стала коричного цвета, то ее нужно менять. При уровне ниже положенного доливается вода или антифриз. Замена может потребоваться, если залитая в автомобиль охлаждающая жидкость не отвечает плотности.

Необходимый объем заливаемой жидкости составляет 10 литров. Заливать желательно ОЖ, указанную в руководстве к пользованию.


Охлаждающая жидкость

Что понадобится?

Для проведения замены понадобится смотровая яма, подъемник или эстакада. Машина должна быть горизонтально установлена, и зафиксирована, чтобы не могла покатиться во время проведения работ. Перед машины следует установить выше задней части. Процедура проводится только на холодном двигателе. Для ее проведения нужно приготовить следующие инструменты и материалы:

  • накидной ключ на «10»;
  • пассатижи;
  • отвертку;
  • воронку;
  • емкость для слива отработанной жидкости;
  • новый антифриз;
  • чистую тряпку.

Лейку можно сделать из пластиковой бутылки, разрезав ее пополам. В качестве емкости подойдет канистра или пластиковая бутылка из-под воды.

Этапы

Установив автомобиль на смотровую яму начинают замену ОЖ.

  1. Сначала открывают и фиксируют капот.
  2. На следующем этапе откручивают крышку на расширительном бачке. Желательно процедуру выполнять на холодной машине.

    Расширительный бачок Нива Шевроле

Если это невозможно, то температура ОЖ должна быть не выше 90 градусов. Чтобы не ожечься паром или горячей жидкостью, на двигатель и вокруг горловины расширительного бачка нужно положить ветошь. Крышку следует откручивать аккуратно. Сначала нужно ее немного открутить, чтобы вышел горячий воздух и освободить бачок от давления, а потом открутить полностью.

  • Теперь откручивают пробку на сливном отверстии и сливают всю жидкость. Когда отработанный антифриз сольется, закручивают пробку на прежнее место.
  • Чтобы исключить образование пробок воздуха в системе охлаждения, нужно отсоединить шланг со штуцера дроссельного узла. Для этого отверткой или с помощью пассатижей нужно ослабить крепление на хомуте и сдвинуть его назад. Затем отсоединяют шланг от штуцера узла дроссельного.
  • Перед тем как залить ОЖ ее следует приготовить. Есть жидкости готовые к применению, в основном, это тосол. Есть антифризы, которые требуют разбавления дистиллированной, обычно соблюдают пропорцию 50/50, если в инструкции не указано другое.
  • Далее можно переходить к заполнению системы охлаждения.

    Заливаем тосол

ОЖ заливают в расширительный бачок. Как только она станет вытекать из патрубка дроссельного узла, надевают шланг на патрубок и затягивают хомут крепления шланга. Далее продолжают заливать раствор антифриза до отметки максимума в расширительном бачке.

При заливании раствора антифриза следует поджимать шланги радиатора, чтобы не образовались воздушные пробки.
После того, как система охлаждения заполнена закручивают крышку на расширительном бачке.
Далее нужно завести мотор и дождаться включения электровентилятора. Если этого не произошло, надо проверить, какой воздух поступает из отопителя. Если он теплый, то неисправен вентилятор, холодный — причина в наличии воздушных пробок, образовавшихся в системе. Чтобы избавиться от них, нужно открыть крышку на радиаторе, завести мотор, после 5 минут работы заглушить двигатель. Теперь закрывают крышку радиатора.


Снимаем крышку радиатора

Когда откроется второй круг охлаждения, уровень ОЖ сильно понизится.
Необходимо подождать пока мотор остынет. Далее, снова проверяют уровень жидкости. На холодном двигателе он должен находиться между максимумом и минимумом, на горячем – на максимуме. Если необходимо, доливают до нужного объема.

Когда пройдет несколько дней после замены, необходимо проверить уровень жидкости и избавиться от возможных воздушных пробок. Процесс избавления от воздушных пробок такой же, как при замене антифриза: снять крышку на радиаторе, дать двигателю поработать несколько минут, закрыть радиатор

Также следует обратить внимание на цвет тосола, если он изменился: потемнел, стал рыжеватым, скорей всего была залита подделка, в этом случае ОЖ нужно заменить

Пошаговый порядок снятия радиатора охлаждения на Шевроле Нива

  1. Загоняем автомобиль на яму или подъёмник, включаем ручной тормоз.
  2. Далее отключаем минусовую клемму с аккумуляторной батареи. Теперь можно приступать к сливу ОЖ, и делается это следующим образом.
  3. Отводим рычаг отопителя в салоне на красную метку и открываем крышку на расширительном бачке.

Включаем максимум «жары»

Дожидаемся пока весь тосол выльется.

Для удобства слива снимаем защиту от грязи

Разборку следует проводить аккуратно, чтобы не попала грязь в патрубок.

Бачок гидроусилителя отмечен стрелочкой

Продолжаем работы, но уже с самим радиатором

  1. Для того, чтобы произвести демонтаж радиатора, нам потребуется головка на «10» и удлинитель для ключа. Держится он на пяти болтах, которые необходимо полностью выкрутить.
  2. Далее демонтируем звуковой сигнал, заранее отключив клеммы от неё, а также с блока запуска вентиляторов охлаждения.
  3. При помощи ключа на «7», ослабляем и отсоединяем хомут, от патрубка идущий на термостат.

Также можно использовать и отвёртку, для наилучшего снятия.

Во время разбора этих деталей, может понадобиться помощник.

Пошаговый порядок замены радиатора

Новый и старый радиатор

  1. Перед тем как приступить к установке нового радиатора, снимите резиновые ножки со старого. Всего их четыре и, как правило, они никак не портятся.
  2. Когда всё будет установлено и подготовлено, установку нового радиатора производим в аналогичном порядке снятию.
  3. Добавьте все жидкости строго до уровня, заведите машину и подождите, пока она не прогреется до рабочих температур и включения вентилятора.
  4. По окончании работы осмотрите все соединения на наличие подтёков, а также должного уровня жидкостей и при необходимости добавьте его.

Осматриваем на утечки.

Реле для запуска работы вентилятора

В запасном блоке могут находиться не только сами предохранители, там же могут располагаться электромагнитные реле. Они контролируют работу системы охлаждения двигателей, цепи которых питаются от замка зажигания бортового компьютера. Ток идет от АКБ через сами предохранители.

Работа реле производится следующим образом: в самом начале на вывод подается напряжение, в результате образуется электромагнитное поле путем прохождения тока через индуктивную катушку. В дальнейшем ток, проходящий через реле, запускает двигатель. Если напряжение убрать, то контакты разомкнутся из-за пружины, которая присутствует в механизме, а сам вентилятор остановится.

Есть несколько способов проверки работы реле. Самый простой метод — заменить реле на такое же рабочее и проверить состояние системы. Заглушить двигатель, затем отключить разъем датчика температуры, после этого послышится характерный щелчок реле. Затем нужно снять и прозвонить выходные контакты с помощью мультиметров, постоянно подавая напряжение на вывод. С термодатчика информация подается прибору включения блока.

Сам термодатчик — это резистор, показатели которого изменяются в вариативном диапазоне температуры: от 1,3-1,8 Ом при 30°C до 155-196 Ом при 90°C. Чтобы дать точную оценку его работы, используют термометр и омметр, высчитывая сопротивление при различных температурах. Для проверки снимают деталь, затем погружают в водную среду. Датчик можно найти вблизи магистральной выпускной системы. Демонтаж его производится с помощью накидного ключа.

Подготовительные работы к замене

Перед тем, как заменить радиатор охлаждения на Шевроле Ниве, нужно убедиться, что течет именно этот элемент. Ведь часто течь антифриза возникает в местах соединения патрубков. Если явных признаков утечки теплообменника не наблюдается, то понадобится детальный осмотр, для чего следует снять его с автомобиля, и промыть.

На автомобилях Нива Шевроле с кондиционером устанавливается два теплообменника. Основной радиатор системы охлаждения двигателя располагается ближе к двигателю, и имеет больший размер, чем теплообменник кондиционера. Рассматриваемое устройство на автомобилях Нива Шевроле представляет собой два пластиковых бачка, соединяющиеся между собой с помощью алюминиевых трубок с ребрами охлаждения. Место соединений имеют резиновые прокладки, которые и отвечают за то, чтобы из устройства не подтекала жидкость.

Охлаждение радиатора осуществляется за счет потока встречного ветра. Когда этого потока недостаточно, в помощь вступают вентиляторы(2 штуки), включение которых происходит от датчика температуры и реле. Чтобы произвести снятие с последующей проверкой или заменой устройства, понадобится предварительно слить антифриз. Для этого подготовьте емкость, объем которой должен быть не менее 5 литров. Если антифриз имеет коричневый цвет с ржавчиной, то его желательно заменить.

Процедура замены радиатора на Шевроле Ниве трудоемкая, и требует произвести много действий по разборке и сборке авто. Поэтому если вас это пугает – лучше обратитесь на СТО. Перед тем, как снять радиатор Нива Шевроле 2123, следует подготовить необходимые инструменты и материалы.

https://youtube.com/watch?v=Yn5fTuWhnp4

Порядок снятия радиатора на Шевроле Нива

Приступать к работе можно после того, как будет куплен новый теплообменник. Артикул теплообменника на Шевроле Нива имеет номер 2123-1301012. Трудоемкость рабочего процесса требует немалых затрат времени, поэтому работы лучше выполнять в гараже. Для начала рассмотрим вариант снятия радиатора на автомобиле без кондиционера и без необходимости снятия бампера.

Отодвигаем трубку ГУРа

  1. Автомобиль располагается на ровной площадке.
  2. Осуществляется откидывание минусовой клеммы с аккумулятора.
  3. Демонтируется решетка радиатора, и осуществляется осмотр места возникновения течи. Возможно течь образовалась не в теплообменнике, а по причине повреждения патрубков.
  4. Убедившись, что теплообменник на Шевроле Ниве нуждается в замене, продолжаем демонтажные работы.
  5. Сливаем антифриз из системы откручивая краник внизу самого радиатора(со стороны водителя), предварительно под машину подставив подходящую по размеру емкость и открыв пробку расширительного бачка.
  6. Слить всю ОЖ из системы невозможно, а ее емкость составляет около 8 литров. При выкручивании пробки удается слить примерно 5 литров жидкости, а остальная остается в двигателе.
  7. Для обеспечения возможности отодвинуть, необходимо снять корпус воздушного фильтра, под которым расположены шланги идущие к трубке охлаждения гидроусилителя. Эта трубка установлена перед всеми теплообменниками, и будет мешать их снятию.
  8. Далее осуществляется демонтаж этого масляного радиатора гидроусилителя руля, и отодвигание его в сторону, что делается с целью увеличения места для проведения работ. Ослабив крепления хомутов, необходимо отсоединить патрубки. Его можно не снимать, но в таком случае будет очень трудно установить новый теплообменник на место.

Осталось открутить патрубок и вентиляторы

После этого можно приступать к проверочным действиям, ремонту или замене радиатора. Как показывает практика, если теплообменник дал течь, то лучшим решением будет его замена. Ремонт поможет не надолго, и вскоре трудоемкий процесс замены придется повторить.

Установка радиатора

Процесс установки не труднее, чем демонтаж радиатора охлаждения двигателя на Ниве Шевроле. Сборка выполняется в обратном порядке.

Замена на автомобиле с кондиционером

Радиатор печки на Нива Шевроле с кондиционером в виду конструкции расположен несколько иначе, чем в предыдущем случае. Поэтому, чтобы поменять его лучше прибегнуть к некоторым хитростям.

Так же замена радиатора печки Нива Шевроле с кондиционером без снятия панели приборов потребует замены испарителя. Поэтому в некоторых случаях автовладельцы предпочитают производить ремонт со снятием приборки. Несмотря на то, что этот способ более сложный он позволяет не нарушать герметичность системы кондиционирования, чтобы не было затрат на заправку авто фреоном.

Работу можно разбить на несколько основных этапов:

  1. Нужно отсоединить аккумулятор, затем слить тосол из системы охлаждения в специальную емкость. Чтобы удалить все остатки жидкости можно продуть расширительный бачок.
  2. Откручиваются болты крепления магнитолы, затем она извлекается вместе с салазками. Выкручиваются саморезы, которые удерживают панели и щиток приборов. Затем следует отжать защелки и немного отвести панель, чтобы она вышла из пазов.
  3. Чтобы упростить процесс обратной сборки можно отметить все фишки и разъемы маркером или прикрепить маячки из изоленты. Затем извлекается боковой щиток, кожух руля, разъем подветки.
  4. Снимается рулевая колонка вместе с распоркой
  5. Откручивается вентилятор, затем можно переходить к демонтажу печки вместе с блоком кондиционера

Важно помнить, что замена радиатора печки потребует разбора значительной части передней панели, поэтому, чтобы во время сборки не оставалось лишних деталей и система заработала как следует, необходимо придерживаться четкого порядка при обратной сборке и при необходимости запоминать расположение крепежных элементов. Сборка производиться в обратной последовательности

После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха

Сборка производиться в обратной последовательности. После того, как все элементы установлены на свои места система заполняется охлаждающей жидкостью и несколько первых дней необходимо следить за ее уровнем. Если все работы были выполнены правильно, то салон автомобиля надолго избавиться от подтеков тосола и вернется тепло и свежий воздух без постороннего запаха.

Работа выполняется на смотровой канаве. Перед началом ремонта нужно приготовить новый кондиционер, 10 литров антифриза и следующий инструмент:

  • Емкость для слива охлаждающей жидкости.
  • Гаечные ключи.
  • Крестовая отвертка.
  • Домкрат.
  • Противооткатные упоры.
  • Баллонный ключ.

Демонтаж радиатора выполняется после того, как машина установлена на смотровую канаву и из системы охлаждения слит антифриз. Работа выполняется следующим образом:

  • Демонтировать бампер и решетку радиатора (нужно будет открутить саморезы и болты).
  • Поддомкратить и демонтировать передние колеса.
  • Снять патрубок воздушного фильтра.
  • Демонтировать кожух, направляющий воздух.
  • Открутить крепление охлаждения масла ГУР.
  • Снять фары, чтобы они не мешали отвести трубки охлаждения масла.
  • Демонтировать перекладину, которая частично перекрывает доступ к болтам, удерживающим крепление вентиляторов охлаждения.
  • Отсоединить клемму от блока электровентиляторов.
  • Открутить гайки и болты, удерживающие крепление вентиляторов, и аккуратно извлечь его вниз.
  • Открутить винты крепления трубок конденсатора к кузову автомобиля.
  • Отвести трубки и систему охлаждение масла ГУР вперед.
  • Ослабить хомуты и снять патрубки.
  • Извлечь радиатор.

Установка радиатора

В процессе демонтажа радиатора приходится проходить все этапы, которые предусмотрены для его установки

Важно не забыть поменять резиновые ножки (переставить на новый радиатор со старого), так как новый узел им не комплектуется. Во время подсоединения патрубков нужно помнить о возможной необходимость вновь повторять данную процедуру, поэтому хомуты следует располагать так, чтобы они свободно откручивались длинной отверткой

В случае, если Вы снимали теплообменник гидроуселителя, то воздух в компрессор ГУР не попал, следовательно, удалять его из системы не придется. Тот воздух, который содержится в радиаторе ГУР выйдет через бачок.

Установив радиатор, приступают к обвязке термостата и монтажу корпуса воздушного фильтра. Так как ОЖ была слита, то придется заполнять систему заново. Заполнение производится через расширительный бачок. Так как термостат закрыт, то большой круг будет практически пустым. У жидкости есть возможность в него попасть, но это происходит довольно медленно. Проще прогреть машину до рабочей температуры, а затем долить жидкость до нужного уровня.

При длительной эксплуатации транспортного средства рано или поздно возникают технические сбои

Если вовремя не обратить внимание на то, что хочет сказать вам автомобиль, могут возникнуть серьезные поломки, которые доставят большой дискомфорт в материальном плане

Очень важным элементом Нива Шевроле является система охлаждения

Естественно, что во время движения мотор сильно нагревается. Существует оптимальная рабочая температура, при которой двигатель выполняет свою роль без риска поломки. Но в случае когда система охлаждения не выполняет сполна свою функцию, происходит перегрев, который влечет за собой неисправность.

Сравнение производителей

В магазинах можно встретить запчасти производства нескольких компаний. Продукция отличается двумя параметрами: ценой и качеством изготовления. Рассмотрим несколько самых популярных марок.

Hola — торговая марка нидерландской компании H&H Group. 15 европейских заводов выпускают радиаторы, ремни, амортизаторы и другие автозапчасти. Недорогая продукция этой марки имеет хорошее качество. По отзывам покупателей, запчасти этой марки при сопоставимой цене превосходят по качеству китайские изделия. Цена — 2000 рублей.

ДААЗ — Дмитровский автоагрегатный завод, входящий в концерн «Объединенные автомобильные технологии», был основан еще в 1967 году. Кроме радиаторов, компания выпускает фильтры, тормозные колодки и другие запчасти на российские и иностранные автомобили. Продукцией этой марки комплектуются автомобили, которые сходят с конвейера АвтоВАЗа. Цена — 2500 рублей.

Luzar — российская компания, которая была основана в 2003 году на базе Луганского радиаторного завода. Изделия этой марки соответствуют ГОСТ-Р и производитель дает на них гарантию 2 года. Цена — от 2100 рублей.

Bautler — британская компания, выпускающая, в числе прочего, запчасти для Нивы Шевроле. Цена — от 2200 рублей.

Отзывы автовладельцев расходятся. Одни считают самыми надежными радиаторы ДААЗ, другие — Bautler, Hola или Luzar.

С учетом того, что замена детали отнимает много времени и сил, стоит брать спортивный вариант Luzar. Он сконструирован в расчете на большие нагрузки, поэтому отличается большей надежностью.

Изделия Hola отличаются тем, что каждая трубка имеет собственную уплотнительную резинку, а не фиксируется единственным уплотнителем. В Luzar-Sport соты припаяны к основе, которая крепится к бачкам.

Достоинства и недостатки

Конструкция печки Шевроле Нива считается удачной, так как по принципиальной схеме она схожа с устройством системы отопления многих иномарок, не оснащенных кондиционером. В связи с этим, можно выделить ряд достоинств такой схемы.

  • Быстрый прогрев салона. Теперь нет необходимости дожидаться открытия термостата. Воздух становится теплым, как только ОЖ начинает нагреваться.
  • Возможность охлаждения двигателя через радиатор печки. Очень частой поломкой в системе охлаждения является заклинивание термостата. И если заклинивший в открытом положении термостат не помешает добраться до СТО, то при перекрытом радиаторе охлаждения двигаться на машине невозможно. Включив печку, можно отвести часть тепла и несколько охладить двигатель.
  • Режим рециркуляции помогает быстро нагреть салон или временно прекратить проникновение воздуха извне.

Не лишена система отопления и недостатков, которые отчетливо себя проявляют.

  • Сложная система рычагов заслонок часто приводит к заеданию. Некоторые заслонки со временем не поддаются регулировке.
  • Негерметичное сочленение воздуховодов приводит к потере воздушного потока. Учитывая высокий уровень шумности моторчика печки, скорость воздушного потока, поступающего в салон через дефлекторы, чрезвычайно мала.
  • Практически вся система находится в салоне автомобиля, поэтому ремонтные работы приходится выполнять в условиях ограниченного пространства.

Принцип циркуляции жидкости в системе ВАЗ-2123

Циркуляция тосола или антифриза в системе охлаждения Шеви Нива происходит по двум кругам — малом и большом. В первом случае жидкость движется, минуя радиатор, поскольку не нуждается в дополнительном охлаждении и ей достаточно температуры наружного воздуха, чтобы эффективно поглощать тепло от двигателя. Допуск уровня нагрева жидкости в таком случае составляет порядка 78 градусов по Цельсию.

Нормативный уровень давления составляет 1-1,2 атмосферы, а при нагреве жидкости его переизбыток «стравливается» через специальный клапан. Расположен он на расширительном бачке, который можно дополнительно отрегулировать.

Если же происходит нагрев свыше 80 градусов, циркуляция жидкости начинается по большому кругу с привлечением к охлаждению радиатора. Регулирует направление движения жидкости по одному из кругов термостат, который реагирует на повышение температуры жидкости в системе, открываясь и закрываясь в случае необходимости. При этом циркуляция обеспечивается водяным насосом, который приводится в движение от коленвала через специальный поликлиновый ремень.

Охлаждение головки и блока цилиндров происходит за счет специальной «рубашки» с охлаждающей жидкостью, которая забирает тепло и затем поступает в радиатор, в котором происходит понижение ее температуры. Чтобы обеспечить полную герметичность системы и предотвратить вытекание жидкости, предусмотрены прокладка и сальник. Первый обеспечивают герметичность со стороны блока цилиндров, а второй предотвращает течь в месте входа вала в корпус насоса.

Когда жидкость циркулирует по большому кругу, охлаждение ее происходит за счет сот радиатора, которые обдуваются потоком воздуха. В большинстве случаев этого вполне достаточно для обеспечения необходимой теплоотдачи. Тем не менее, в жаркое время года или в пробках с низкой скоростью движения температура антифриза существенно возрастает, вплоть до полного закипания жидкости.

В таком случае нагрев регулируется за счет принудительного включения вентиляторов, которые крепятся к корпусу радиатора снаружи. Заводская конструкция предусматривает наличие сразу двух таких элементов, которые активируются независимо друг от друга. Первый — при нагреве жидкости до 98 градусов, второй — до 102.

Эффективность работы вентиляторов гарантирована лишь в том случае, когда исправно работает датчик температуры внутри радиатора, показания которого и служат поводом для запуска активной системы воздушного охлаждения. При этом нормальной рабочей температурой жидкости считается показатель от 80 до 95 градусов.

Chevrolet Niva | Замена радиатора системы охлаждения

Радиатор подлежит замене при обнаружении течи из него охлаждающей жидкости.

В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

2. Снимите электровентилятор радиатора (см. «Снятие и установка электровентилятора радиатора с кожухом»).

3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга… 5. …и снимите шланг с патрубка радиатора.
6. Аналогично отсоедините от радиатора отводящий шланг. 7. Отверните две гайки крепления радиатора к кузову.
8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека. 9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. …и снимите шланг со штуцера радиатора.

Полезный совет

Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

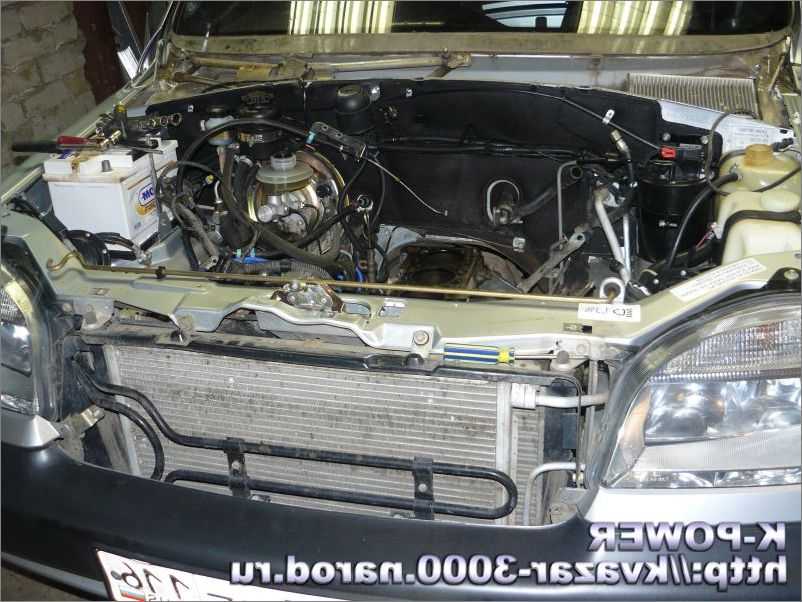

11. Выньте радиатор вверх. 12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове. Замените порванные или потерявшие упругость подушки.

13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки.

14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

15. Проверьте герметичность радиатора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон.

16. Установите радиатор в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет

Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию.

18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

automn.ru

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
