Лада калина 1 и 2 бортовой компьютер: штатный, как пользоваться и какой поставить

Расшифровка кодов ошибок ЭБУ (бортового компьютера) ВАЗ десятого семейства

Совсем не большой по размерам бортовой компьютер Штат Х1 способен выполнять разнообразные климатические, маршрутные и диагностические функции. Устанавливается он на автомобили семейства ВАЗ — Калина, Нива, 2123, 2110 и другие.

Что может Штат Х1 — информация о функциях компьютера
Диагностика со сканером — нормально ли работают узлы вашего авто?
Самостоятельная проверка — расшифровываем коды ошибок

1 Что может Штат Х1 — информация о функциях компьютера

Диагностического тестера. Выполняет функцию цифрового спидометра, тахометра, контролирует работу силового агрегата и дроссельной заслонки (тюнингованной или штатной), считывает коды диагностики системы, оповещает о напряжении электросети в авто и о температуре мотора.
Маршрутного компьютера. Полезный и удобный режим. В нем бортовой компьютер на ВАЗ Штат показывает скорость (усредненная величина) езды за одну поездку, пройденное машиной расстояние, остатки горючего в баке и его расход за поездку, время в пути. Также БК прогнозирует дальность пробега на остатке топлива и располагает счетчиком последнего.
Супервизора. Устройство оснащено счетчиком времени простоя и энергонезависимой памятью, оно оповещает водителя о невыключенных указателях поворота и габаритах, а также об откате (самопроизвольном) транспортного средства.
Сигнализатора. Штат сообщает о превышении скоростного порога, о неполадках в бортовой сети и о потенциально небезопасном для авто перегреве силового агрегата.

Бортовой компьютер Ваз 21099
Проверка датчика положения дроссельной заслонки
Бортовой компьютер Dingo — практичность при минимальном бюджете
Автосканер для самостоятельной диагностики любой машины

Кроме того, Штат Х1 имеет три добавочных функции, которые пришлись по душе отечественным автомобилистам. Режим Тропик подразумевает автоуправление охлаждающей системой машины, Плазмер отвечает за сушку свечей и их последующий прогрев до температуры, позволяющей без проблем произвести холодный пуск мотора, Форсаж сбрасывает при переключении топлива с газа на бензин и наоборот.

Небольшой нюанс. Функция Форсаж работает исключительно с качественными марками бензина (95 и выше). Установка Штат Х1 осуществляется без малейших затруднений в заглушку, имеющуюся на панели приборов.

Вам потребуется инструкция по монтажу БК в конкретную модель автомобиля ВАЗ. Принцип установки при этом один и то же. Нужно снять накладку с приборной панели, а затем поочередно соединить одноцветные заводские проводки с проводами бортового компьютера. В специальной настройке Штат Х1 не нуждается. Устанавливаете БК, включаете зажигание, запускаете устройство, и оно сразу переходит в режим маршрутного компьютера. Если требуется переключиться на диагностический режим, нажимаете на кнопку КОРР. В режим сигнализации (аварийной) БК переходит самостоятельно.

2 Диагностика со сканером — нормально ли работают узлы вашего авто?

Работа бортового компьютера

THR — положение дроссельной заслонки;
UACC — напряжение аккумулятора;
AIR — расход (массовый) воздуха;
FREQ — вращение (частота) коленчатого шкива;
INJ — продолжительность импульса впрыска;
UOZ — опережение зажигания;
FSM — датчик холостого хода;
QT — коэффициент расхода топлива.

3 Самостоятельная проверка — расшифровываем коды ошибок

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Проверка бортового компьютера

Р0113 и Р0112 — неправильная работа датчика или выход из строя механизма, контролирующего температуру потока воздуха на входе;
Р0106 — некорректный сигнал от извещателя движения транспортного средства;
Р0172 и Р0171 — повышенный либо пониженный показатель горючей смеси;
Р0122 (0123) — цепь дроссельной заслонки нарушена;
Р1102 — недостаточный сигнал от нагревателя кислородного датчика;
Р0647 — неисправность муфты системы климат-контроля;
Р0325 — обрыв датчика детонации;
Р0301—0304 — пропуски зажигания в цилиндрах (в одном из четырех либо сразу в нескольких).

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

СТО ломят большие деньги за простую компьютерную диагностику
Чтобы узнать ошибку надо ехать к специалистам
В сервисах работают простые гайковерты, а хорошего спеца не найти

Инструкция БК Штат X1-G

Эта статья посвящена такому полезному устройству как бортовой компьютер автомобиля Лада Калина. Для чего он необходим и какие функции выполняет? Данный элемент бортовой электронной системы стал незаменимым атрибутом современного авто, ведь он смог заменить собой множество морально устаревших датчиков и регистрирующих приборов. Бортовой компьютер обладает неподдельной практичностью и завидным функционалом, что сделало его популярным в среде автолюбителей. Все эти утверждения справедливы и для отечественной модели Калина. Многих автовладельцев интересует, какой поставить контроллер в авто, а также как пользоваться им впоследствии?

Подробное описание функций штатного компьютера Лады Калины:

Текущее время в 24-часовом формате.
Израсходованное топливо во время последней поездки. Данный параметр нужно обнулять перед началом пути.
Средняя скорость движения последней поездки, также требует обнуления. В основном на дисплее вы будете видеть небольшие цифры, так как в городе средняя скорость может быть не больше 30-40 км/час, в зависимости от плотности потока и пробок.
Запас хода, показывает — сколько вы еще можете проехать в данном режиме на оставшемся топливе в баке.
Мгновенный расход топлива.
Средний расход топлива, можно сбрасывать показатели в любое время кнопкой RESET.
Время в пути с момента последнего сброса данного параметра.
Температура воздуха за бортом.

Ну что же, с функциями разобрались, теперь немного об управлении. Сложного в этом ничего нет, для переключения между показателями на правом подрулевом переключателе находится кнопка, которую можно нажимать как вверх, так и вниз, а на дисплее будут меняться режимы. Для сброса таких параметров, как средний расход топлива, время в пути, пробег с последнего запуска, а также настройки текущего времени — используется кнопка RESET, которая находится на этом же переключателе снизу. Ниже на картинках все показано наглядно.

а у меня такая проблема может кто знает причину почему на диагностику заежал ни чего не показало а расход почему то резко увеличелся на борт компьютере показывает по городу 8.9 а на трассе 8.7 до этого было 8.3 по городу кто знает почему

подскажите пожалуйста у меня такая проблема сначала расход показывал 8.3 а сейчас последнию неделю только 8.9 на трассе до 8.7 падает и расход бензина заметно прямо видно по датчику больше

Одометр завышает километры!Проехал 1км,а пишет на общем пробеге все 10км.Лучше бы он в минус считывал.кто нибудь сталкивались с проблемой этой?помогите.

скажите пожалуста,я поменяла аккумулятор на калине и после этого двигатель не заводиться,на понеле приборов горит руль и восклицательный знак что делать помогите пожалуйста

У меня Б/К не показывает температуру воздуха за бортом, я не знаю что делать… пишит просто два дефиса…ничего не могу поделать!! Подскажите пожалуйста в чем причина…

Продиагностировал на холодном двигателе бортовой компьютер. Ошибки вышли 4 и 8. Прошивка 3.0. Машине три года. Никогда не перегревался движок и уровень тормозухи всегда в пределах нормы. Машина ТО проходит в автосервисе, где и покупал её. Мастера там меняются очень часто. Может быть, что и детали вместе с ними…

клавиша управления пассажирским стеклоподъемником работает вобратную сторону что за беда ?и еще сама клавиша с проводами ни где нет по лавкам посоветуйте как быть

Подскажите пожалуйста, вдруг кто сталкивался с проблемой — вырос резко расход на Калине (простой 8-ми цилиндровый двигатель). На данный момент порядка 13 литров. Сам причину найти не смог — съездил на диагностику. После тщательного обследования автомобиля пришли к заключению, что все отлично (компрессия, свечи, забор воздуха, давление шин, подвеска и пр. Пробег 46 000 км). Причину так и не нашли. Выдвинули лишь версию, что причина в прошивке компьютера. Таковой менялся пред. хозяином т.к. старый комп залило тосолом с печи. Тогда и заменили на примитив, т.к. на данный момент прошивку на нем сменить невозможно… Предположительный вердикт в результате споров — надо менять комп. Подскажите, поможет ли это, кто сталкивался с подобной проблемой

Инструкция по установке своими руками

Теперь предлагаем ознакомиться с руководством по установке БК в Калину своими руками.

Для выполнения данной задачи вам понадобится:

две отвертки — с плоским и крестовым наконечником;
канцелярский нож;
изолента (автор видео — канал Авто мир).

Этапы

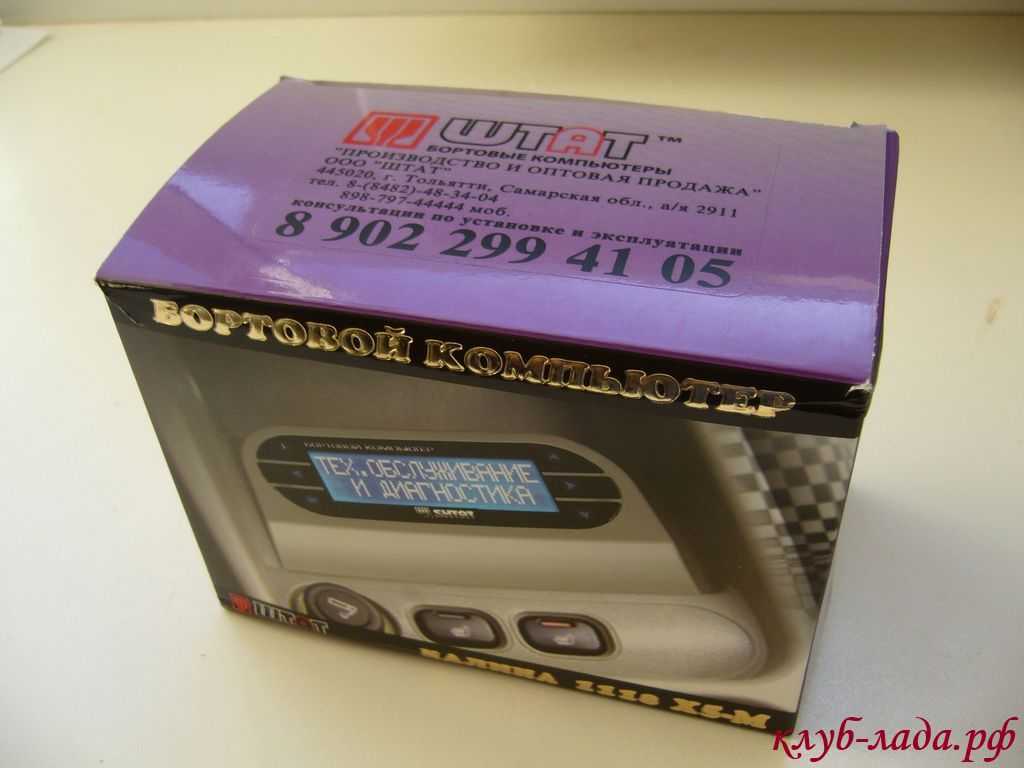

Рассмотрим пример установки с устройством Штат Х-5 М. Это устройство оснащается выходом на 9 контактов, однако подключать всех их нет смысла. Для нормальной работы устройства можете подключить только 6 контактов из 9, этого хватит.

Как произвести установку девайса в Калину:

Для начала нужно отключить автомобильный аккумулятор и демонтировать аудиосистемы из центральной консоли, поскольку она будет мешать установке. Отключите подключенные к ней разъемы и уберите магнитолу в сторону.
Также нужно отключить разъем, подключенный к кнопке световой сигнализации, поскольку четыре контакта из шести будут подсоединены именно к ней. В соответствии со схемой вам нужно разобраться с тем, какие провода куда подсоединяются. Сама схема должна идти в комплекте к компьютеру. При отключении проводов от разъема может возникнуть проблема, поскольку сами контакты крепятся при помощи пластмассовых фишек. Вам надо немного примять сам фиксатор, для этого понадобится со стороны проводов просунуть тонкую отвертку с плоским лезвием до конца и прокрутить ею влево и вправо. Затем, используя более толстую отвертку, с другой стороны нужно будет надавать на конец провода, это приведет к тому, что его можно будет извлечь, хоть и с трудом.
Затем возьмите новый проводок от БК и подсоедините его к необходимому штекеру на колодке вместо извлеченного. Затем по второму концу провода, идущего от основного кабеля необходимо подсоединить тот, который был извлечен из разъема. Все фишки рекомендуется перемотать изолентой, чтобы избежать возможного дребезжания.
Когда вы подключите все четыре кабеля к этому разъему, необходимо заняться врезанием к розовому проводу, расположенному на задней колодке контрольного щитка. Сама колодка располагается в достаточно труднодоступном месте, так что если вам нужно получить к ней доступ, то придется демонтировать монтажный блок с предохранителями и потянуть его.
Сделав это, за блоком вы сможете увидеть большой штекер, обычно он окрашен в серый цвет. К этому штекеру подведены несколько проводов, вам потребуется именно розовый, поскольку он отвечает за объем бензина в топливном баке автомобиля. Можно просто счистить канцелярским ножом изоляцию с кабеля и примотать к нему проводок от устройства, а место соединения затем обмотать изолентой. При выполнении этой задачи разъем отключать необязательно, главное в данном случае — не перепутать провода.
Вам остается подсоединить еще один штекер к диагностическому разъему, расположенному под специальной пластиковой крышкой чуть ниже прикуривателя. Здесь мы и поставим сам компьютер, поскольку это место является наиболее оптимальным вариантом. Вам нужно подключить проводок черного цвета от разъема девайса к колодке, при этом следует руководствоваться схемой подключения.
Когда действия будут выполнены, всю обмотку нужно будет протянуть непосредственно под центральной консолью и надежно уложить, чтобы она не болталась и не перетиралась. Для этого можно выкрутить болты крепления и демонтировать пепельницу, а сам пучок с проводкой можно продеть вниз. Затем демонтируйте правую крышку тоннеля пола, проденьте разъем компьютера к диагностической колодке. После вам остается подключить обратно аккумулятор и проверить, как работает сам БК.

Цена вопроса

Если говорить о цене, то здесь все зависит от конкретного производителя и модели девайса. Дешевые модели БК стоят от 1300 до 3 тысяч рублей. Компьютеры, относящиеся к среднему ценовому сегменту, стоят около 4-6 тысяч руб. Более дорогие варианты обойдутся покупателю в 7 тысяч и дороже.

Загрузка …

Подключение вольтметра к бортовой сети

Цифровой вольтметр в автомобиле должен соответствовать двум главным требованиям:

максимально точно показывать напряжение на аккумуляторе;
отключаться при неработающем двигателе, чтобы не разряжать аккумулятор во время стоянки.

Точные данные о напряжении на аккумуляторе можно снять непосредственно с его клемм. Для этого необходимо подключить провод от плюсовой клеммы к месту установки вольтметра. Чтобы сопротивление проводника не стало причиной падения напряжения на приборе, сечение провода должно быть не менее 0,5 мм.

Провод должен иметь прочную хорошую изоляцию, чтоб с течением времени не произошло короткого замыкания

Важно, что такой путь подключения провода обходит штатный блок предохранителей, поэтому следует позаботиться о защите цепи от перегрузки. Для безопасности следует установить предохранитель между аккумулятором и проводом, идущем к вольтметру

В противном случае возможно даже возгорание проводки в случае короткого замыкания.

Расшифровка комбинаций

Ниже рассмотрим расшифровку кодов ошибок. Рассматривать все коды мы не будем: приведены только наиболее распространенные комбинации, свидетельствующие о поломке.

Самостоятельная диагностика

Итак, какие коды можно увидеть при самостоятельной диагностике Лада Калина.

Код
Расшифровка ошибки
2
Код 2 означает превышение напряжения в бортовой сети транспортного средства.
3
Этот кода обозначает неисправность в работе датчика уровня бензина в топливном баке

Возможен обрыв цепи.
4
При появлении этого кода владельцу авто необходимо обратить внимание на работу датчика температуры антифриза. Также есть вероятность обрыва цепи.
5
Возникли неполадки в функционировании датчика наружной температуры.
6
Блок управления (БУ) зафиксировал перегрев двигателя

Рекомендуется разобраться с этой проблемой перед дальнейшей эксплуатацией авто.
7
Сообщается об аварийном давлении смазывающей жидкости в ДВС.
8
Если вы увидели этот код на приборной панели, то необходимо проверить работоспособность тормозной системы. Бортовой компьютер зафиксировал ошибку или поломку в ее работе.
9
Бортовой компьютер сообщает о слишком низком заряде аккумуляторной батареи. Рекомендуется произвести более тщательную проверку аккумулятора.
Е
Сообщается о возникшей ошибке в пакете данных, заложенном в EEPROM.

Диагностика при помощи оборудования

Для начала рассмотрим, что означают буквы и цифры.

В — обозначает возникшую неисправность кузова, то есть речь идет о подушках безопасности, центральном замке, электрических стеклоподъемниках. Разумеется, это актуально для автомобилей Лада Калина, оборудованных этими устройствами;
С — означает ошибку в работе ходовой части;
Р — обозначает возникшую неисправность в функционировании мотора или автоматической трансмиссии.

Что означает вторая цифра:

0 – общий для OBD-II код;
1 – цифра изготовителя авто;
2 – цифра производителя авто;
3 – резервный код.

Третий по счету символ означает непосредственно тип неисправности:

1 – поломки в работе топливной системы или подачи воздуха;
2 – также сообщается о неисправностях в работе топливной системы или воздушной подачи;
3 – зафиксированы сбои в работе системы зажигания;
4 – вспомогательный контроль;
5 – неисправности в работе холостого хода;
6 – поломки в работе ECU или его цепи;
7 и 8 – ошибки в работе трансмиссионной системы.

Код	Расшифровка
Р0036	Сообщается об ошибках в работе датчика кислорода. Рекомендуется произвести проверку устройства на предмет работоспособности, а также проверить цепь на наличие обрывов и замыканий.
Р0102	Этот код ошибки повествует водителю о появившейся поломке в работе датчика массового расхода воздуха. Также стоит проверить цепь.
Р0441	Зафиксирован неверный расход воздуха через клапан продувки адсорбера. Следует проверить сам клапан, а также всю систему улавливания паров бензина.
Р0444	БУ зарегистрировал обрыв проводки клапана продувки адсорбера. Следует проверить цепь.
Р0445	Бортовой компьютер сообщает о замыкании проводки управления на массу или бортовую цепь.
Р0480	Зафиксирован обрыв проводки реле вентилятора. Также этот код может сообщать непосредственно о поломке реле.
Р0504	Сообщается о возникшей проблеме в работе датчика педали тормоза.
Р0830	Сообщается о возникших неисправностях в работе выключателя сцепления. Необходимо произвести диагностику сцепления и выявить поломку.
Р2187	Дословно означает: система топливной подачи слишком бедная на холостом ходу. Здесь для начала нужно отрегулировать холостой ход. Если это не помогло — то искать проблему в самой системе подачи топлива.
Р1115	В работе датчика контроля уровня кислорода зафиксированы некорректные данные. Следует проверить цепь.
Р1123	В режиме холостого хода бортовой компьютер зарегистрировал слишком высокий индекс горючей смеси.
Р1124	На холостом ходу бортовой компьютер сообщил о слишком низкой степени горючей смеси.
Р1127, Р1128	БУ сообщает о слишком высоком или чрезмерно низком показателе горючей смеси в режиме частичной нагрузки на двигатель.
Р1135	БУ Лада Калина зарегистрировал короткое замыкание или обрыв цепи нагревателя датчика контроля уровня кислорода.
Р1136, Р1137	Слишком высокий или низкий уровень горючей смеси в режиме малой нагрузки. Следует произвести проверку ДВС.
Р1141	Бортовой компьютер зафиксировал неисправности в функционировании устройства нагревания датчика контроля уровня кислорода.

Если вы обнаружили и ликвидировали поломку, то можете сбросить код ошибки, чтобы при следующей диагностике она не появилась вновь. Для этого зажмите кнопку суточного пробега и придерживайте в таком положении более трех секунд.

Мы сотрудничаем с:

ПЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: pecom.ru

Деловые Линии

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: dellin.ru

Штатный бортовой компьютер приора инструкция

Байкал Сервис

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: baikalsr.ru

Энергия

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: nrg-tk.ru

КИТ

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: tk-kit.ru

Желдор экспедиция

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: jde.ru

Возовоз

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: vozovoz.ru

СДЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: cdek.ru

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров

Дополнительную информацию уточняйте у менеджеров.

Параметры, которые отображаются на дисплее контроллера

Присутствующий в Лада Калина штатный бортовой компьютер позволяет оперативно выводить на дисплей информацию, которая отображает такие важные параметры.

Пройденное расстояние. Выражается традиционно в километрах. Значение позиционируется в верхней строчке дисплея. Именно это показание фигурирует в виде неизменного критерия, ведь оно постоянно присутствует на дисплее.
Время. Подача информации осуществляется в 24-часовом формате. Параметр нуждается в корректной настройке для совмещения показаний с реальным ходом времени. Для установки значений пользуемся кнопкой «Reset». Здесь необходимо удерживать ее нажатой до момента появления мигающего символа «времени» на экране. После этого устанавливаем потребное значение показателя.
Топливный расход в течение последней поездки. Этот параметр нуждается в регулярном обнулении. Выполняет данное действие водитель, поскольку устройство самостоятельно на это не способно. Делать это необходимо непосредственно перед началом поездки, иначе показание будет суммарным, что некорректно.
Показатель средней скорости, сложившейся во время крайней поездки. Данный параметр также нуждается в постоянном сбросе значения. Это необходимо, чтобы компьютер не вел подсчет скорости с момента крайнего обнуления показаний.
Запас хода. Этот показатель формируется на основании нескольких факторов. По запасу топлива, темпу езды и прочим аспектам компьютер рассчитывает расстояние, которое можно будет проехать до полной остановки. Если манера езды изменится или водитель пополнит запас горючего, компьютер тут же пересчитает этот показатель и высветит новое значение.
Мгновенный расход. Это параметр топливного потребления в текущую единицу времени. Значение может варьировать в пределах от 0 до 20 литров. На это оказывает воздействие уровень нагрузки на мотор в заданный момент.
Средний расход. Данный параметр бортовой контроллер рассчитывает самостоятельно, базируясь на скоростном показателе, темпе езды и прочих моментах.
Время нахождения в пути. Значение нуждается в систематическом обнулении. Расчет осуществляется с момента выезда с места стоянки при условии сброса параметра за предыдущую поездку.
Температура воздуха. Показатель регистрируется посредством интегрированных в устройство датчиков, после чего информация отправляется на экран.

БК ШТАТ X1-G для Лады Гранты БК ШТАТ X1-G для Лады Гранты Самая подробная инструкция по установке бортового компьютера на Лада Калина Бортовой компьютер ВАЗ 2114 (установка Multitronics X140)

Инструкция БК Штат X1-G

Установка маршрутного компьютера в Калину Штат X5-M

Если в Вашем представлении бортовой компьютер — это обязательно устройство с большим информативным дисплеем, тогда можно установить в Калину БК Штат X5-M. Цена такого маршрутного компьютера уже на порядок выше и составляет 2500 рублей.

Перед покупкой обязательно убедитесь, чтобы выбранная модель БК подходить к ЭБУ Калины. Сделать этом можно на официальном сайте производителя

Кроме множества полезных функций самой важной считается считывание ошибок. А Вы знаете, как расшифровать ошибки бортового компьютера Калины ?

Источник фото:

Бортовой журнал cool-dnk
Бортовой журнал himiks
Бортовой журнал cahek-93rus

Виды, цены

Бортовые устройства можно разбить на две больших группы:

Универсальные. Эти модели могут устанавливаться на любую модель машины. Чаще всего монтируются как альтернатива внутресалонному зеркалу. Иногда БК универсального типа крепятся на лобовое стекло;
Индивидуальные. Такие бортовые компьютеры ориентированы либо на одну модель автомобиля, либо на группу схожих. К примеру, ВАЗ 2108, 2109, 2110 – группа определена по старой панели приборов. Это более функциональные и эффективные устройства, которые используют электронный блок управления и монтируются в приборную панель.

Также можно выделить инжекторные и карбюраторные типы. Первый вариант получил большую популярность среди автомобилистов, поэтому моделей на рынке значительно больше. Что касается ВАЗ 2110, то для этого автомобиля требуются компьютеры для старого типа торпеды. Самые популярные производители устройств – это Штат и Гамма. В зависимости от цены, Штат предлагает разный набор функций. Существует даже цветной вариант БК Штат. Устройства Гамма имеют большую цену, но выбор у них меньше, так как модельный ряд ограничен функциональными современными устройствами.

Цены на них следующие:

Самый дешевый компьютер Штат обойдется владельцу ВАЗ 2110 в 1200-1300 рублей, за 2500 р уже можно приобрести более серьезный вариант с цветным дисплеем и большим набором функций. Последняя модель универсального устройства Штат стоит около 5 тысяч рублей.
Что касается Гамма, то здесь самый дешевый бортовой компьютер стоит 3200 рублей. Самый дорогой – 7000 тысяч.

Помимо этих фирм на рынке есть Prestige, Орион, Multitronics и другие. Кто лучше, кто хуже – сказать трудно, так как функции почти везде одинаковые.

Источник статьи: http://prometey96.ru/ustrojstvo/bortovoj-kompyuter-kalina-1.html

О замене устройства и списке потребных инструментов

Какой поставить компьютер? В продаже имеются модели маршрутных компьютеров, специально адаптированных под электронный комплекс управления LADA Kalina и обладающие более расширенным функционалом. К контроллеру производители прилагают инструкцию, которая является незаменимым помощником во время монтажа.

Для быстрой и эффективной установки (замены) нового устройства в панель LADA Kalina потребуется обзавестись таким набором традиционных инструментальных средств:

ключами
плоскогубцами;
отвертками;
паяльником.

В инструкции приведена детализированная информация касаемо функционала нового устройства и приемов по его корректному монтажу. Также приведена подробная схема коммутации всех электрических соединений. Рекомендуем внимательно следовать руководству во время выполнения всего перечня монтажных манипуляций. После установки владелец авто LADA Kalina получает более развернутые сведения о состоянии важных систем, которые включены в общий электронный комплекс машины. Также в инструкции подробно расписано, как пользоваться устройством.

Каково назначение бортового компьютера?

Рассматриваемая нами отечественная модель Лада Калина имеет упрощенный бортовой компьютер. Однако даже такого функционала оказалось достаточно для регистрации системных процессов, происходящих в электронных узлах автомобиля, и предоставления информации посредством имеющегося в устройстве дисплея. Интерфейс позволяет водителю получать доступ к показаниям разных параметров, которые высвечиваются на экране в цифровом виде.

В Лада Калина контроллер способен воспроизводить сведения о девяти первостепенных показателях, характеризующих состояние систем авто в единицу времени. На экран выводятся два критерия, предоставляющие водителю оперативные сведения. Первый носит неизменный характер и находится в режиме непрерывного транслирования в верхней строчке дисплея. Второй располагается под ним и изменяется путем переключения на каждый из восьми указанных параметров в соответствии с желанием водителя. Переключение значений второго критерия осуществляется посредством нажатий на специальный управляющий модуль, который располагается на подрулевом переключателе с правой стороны. Этот модуль содержит три кнопки, функционал которых позволяет осуществлять полноценное управление режимами подачи информации. Первая кнопка отвечает за функцию «Reset», что подразумевает собой возможность обнуления параметров. Остальные две клавиши позволяют перелистывать меню.

В общих чертах штатный бортовой компьютер включает в себя две основные части:

жидкокристаллический дисплей;
модуль управления.

Схема управления контроллером в Лада Калина весьма проста и предполагает процесс перелистывания экранного меню. Это позволяет просмотреть весь перечень регистрируемых электронным устройством параметров состояния важных систем автомобиля

Это важное устройство, поэтому надо с умом подходить к вопросу, какой поставить устанавливать в авто
