Как поменять накладки на тормозных колодках своими силами

Пошаговая инструкция по замене тормозных колодок своими руками

Неопытные автолюбители часто задаются вопросом: как понять тормозные колодки. Им стоит знать, что процесс замены в дисковой и барабанной системах имеет свои особенности, которые требуется подробно изучить, перед тем как начинать процедуру. Если речь идёт о замене износившихся тормозных колодок в дисковой системе, то требуется придерживаться следующего алгоритма:

Поддомакратить автомобиль, демонтировать колесо, после чего установить на днище специальную опору.
Открутить направляющие суппорта. Если в конструкции присутствуют фиксирующие скобы, то их требуется демонтировать при помощи отвёртки.
Отсоединить разъём датчика износа колодок, если таковой имеется.
Отвести колодки от диска при помощи отвёртки. Это действие производится с целью вдавить тормозной поршень.
Вытащить старый расходный материал.
Произвести монтаж новых колодок.
Собрать тормозную систему в обратном порядке, то есть поставить колесо «на место» и убрать домкрат.
Прокачать тормоза. Это нужно, чтобы новые колодки «приработались».

Выполнение перечисленных действий в описанной последовательности поможет максимально эффективно произвести процедуру замены и добиться положительного результата, не прибегая к помощи специалистов.

Если автомобиль оборудован тормозной системой барабанной разновидности, то процедура замены будет иметь некоторые отличия. Действия выполняются в следующем алгоритме:

Поддомкратить машину, установить под днище опору и обязательно снять автомобиль с ручного тормоза.
Выкрутить болты, фиксирующие тормозной барабан, после чего произвести его демонтаж.
Высвободить тросик ручного тормоза. Для этого потребуется демонтировать все пружины и снять тяги заднего тормозного механизма.
Снять старые колодки.
Произвести установку новых тормозных колодок, после чего собрать всю систему в обратном порядке.
Установить «на место» демонтированное колесо, не снимая автомобиль с домкрата.
Проверить работу заднего тормозного механизма. Для этого требуется установить автомобиль на ручной тормоз и попытаться покрутить колесо.
Вытащить домкрат и опоры из-под автомобиля.

Описанные алгоритмы нельзя назвать сложными — все действия можно выполнять в условиях личного гаража силами хозяина автомобиля. Однако автолюбитель должен иметь хотя бы общее представление об устройстве тормозной системы (дисковой или барабанной). Если отсутствует минимальный опыт и знания, то «лезть» заменять тормозные колодки, «вооружившись» одной инструкцией не рекомендуется. Неправильно собранная тормозная система может не сработать в самый неподходящий момент.

Разрабатываем заклинивший поршень переднего тормозного механизма ВАЗ 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега. Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Поднимаем плавающую скобу суппорта и очищаем тормозной цилиндр

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Прикипели тормоза?

Рейтинг: / 24

Вы приходите в гараж или на автостоянку, садитесь за руль и заводите двигатель. Прогрев его, вы пытаетесь тронуться с места, но автомобиль стоит как вкопанный. Ничего не понимая, вы начинаете нервничать. Вроде делаете все правильно, а машина не едет. Такая ситуация может ввести в замешательство даже опытного автолюбителя, что уже говорить о новичках.

Что же случилось с вашим автомобилем? Почему он не едет? Почему заклинило тормоз?Причина проста – тормозные колодки. Это они не дают вам отправиться в путь. Прикипев к тормозным дискам или барабанам, они клинят колеса и не дают им вращаться. Происходит это по двум причинам: • Длительная стоянка автомобиля на ручном тормозе (более месяца); • Вы въехали в лужу, намочили тормозные колодки и, не просушив их, поставили машину в гараж или на стоянку. Самое неприятное в том, что вы чувствуете себя в этой ситуации абсолютно беспомощным, так как не можете отогнать автомобиль на СТО. А если не можете доверить машину специалистам, значит проблему придется решать на месте. И вы ее решите, если будете следовать нашей инструкции. Первым делом необходимо определить, какое именно колесо заклинило. Сделать это очень просто. Снимите машину с ручника, и поставьте на нейтральную скорость. Далее поочередно пытайтесь вращать каждое колесо. Заклинившее колесо, вы не провернете ни на сантиметр. Определили – отлично! Идем дальше. Если у вас современный автомобиль с дисковыми тормозами, то проблем не возникнет. Достаточно будет, поддомкратить автомобиль и снять колесо, далее используя отвертку в качестве клина отделить прикипевшую колодку от тормозного диска. Как только диск начнет свободно вращаться, можете надеть колесо и ехать по своим делам. Куда хуже, если на вашем автомобиле установлены тормоза барабанного типа. К тормозным колодкам добраться не реально, так как вы не сможете снять тормозной барабан. Из этой, казалась бы безвыходной ситуации, тоже есть выход. Делаем следующее: • Поддомкрачиваем заклинившее колесо, и снимаем его; • Берем молоток и равномерно обстукиваем тормозной барабан по всей окружности; • Крепим колесо и едем. В 70% случаев действует безотказно. А как быть, если вы не попали в эти 70%. Отчаиваться не стоит, прорвемся. Нам нужно нагрузить заднюю часть автомобиля. Для этого лучше попросить трех прохожих (чем толще человек, тем лучше) сесть на заднее сиденье вашего автомобиля. Уговорив людей, вы садитесь за руль, заводите двигатель и на высоких оборотах пытаетесь резко тронуться. Двух-трех попыток обычно достаточно. После характерного стука оторвавшихся колодок, вы можете поблагодарить небезразличных к вашей проблеме людей, и ехать по своим делам. Этот вариант срабатывает в остальных 20% случаев. Остаются еще десять. Чтобы победить эти десять процентов, нам понадобится паяльная лампа, без нее ни как. Снимаем колесо и равномерно прогреваем тормозной барабан. Главное в этом деле не переборщить. А то можно запросто повредить тормозные манжеты. Греем до тех пор, пока не услышите щелчок (это тормозной барабан под термическим воздействием расширился и оторвался от прикипевших колодок). Для полной уверенности, пару раз прокручиваем надетое колесо и можем эксплуатировать автомобиль. Для того чтобы это не произошло в дальнейшем, соблюдайте два простых правила: • Никогда не оставляйте автомобиль на длительную стоянку с включенным ручным тормозом; • Проехав по глубокой луже, обязательно просушите тормозные колодки, для этого пару раз притормозите. Этого будет достаточно

ВНИМАНИЕ! После всех вышеперечисленных операций, обязательно сделайте полное техническое обслуживание тормозной системы

< Назад
Вперёд >

Полезные советы

Если цилиндр очень плохо вжимается, то снимите крышку бачка с тормозной жидкостью. Так уменьшится давление в системе.
Когда барабан не «хочет» сниматься с помощью болтов, простучите его равномерно молотком. Обязательно используйте деревянную проставку (брусок, доска), чтобы не повредить диск. Смазка WD-40 на стыках тоже поможет.
Если направляющие суппорта плохо двигаются, смажьте их графитовой смазкой.

С данной инструкцией вы самостоятельно поменяете колодки на Тойота Королла с любым типом тормозной системы. С барабанными, конечно, придётся приложить больше усилий, но делать это нужно реже. Главное — не спешите и тщательно очищайте все компоненты тормозов в процессе замены.

На сегодняшний день корпорация Toyota Motor Corporation представила 11 поколение известной марки Corolla. Ее выпуск начался в 2012 году. Многие автолюбители столкнулись с необходимостью обслуживания тормозной системы и, в частности, замены тормозных колодок.

Дисковые тормоза

Для доступа к колодкам нам необходимо снять высшую часть суппорта. Её задерживают всего два болта с оборотной стороны.

Придерживайте суппорт и откручивайте крепёжные болты

Открутите их, не допуская проворачивания направляющих.

Для фиксации используйте 2-ой гаечный ключ

Сейчас снимите высшую часть, просто потянув её ввысь.

Потяните ввысь освобождённую деталь

Старенькые колодки можно вынуть руками. Как уже писал при этом тормозной поршень колодок. Более того, при. Если не «идут», то помогите для себя отвёрткой.

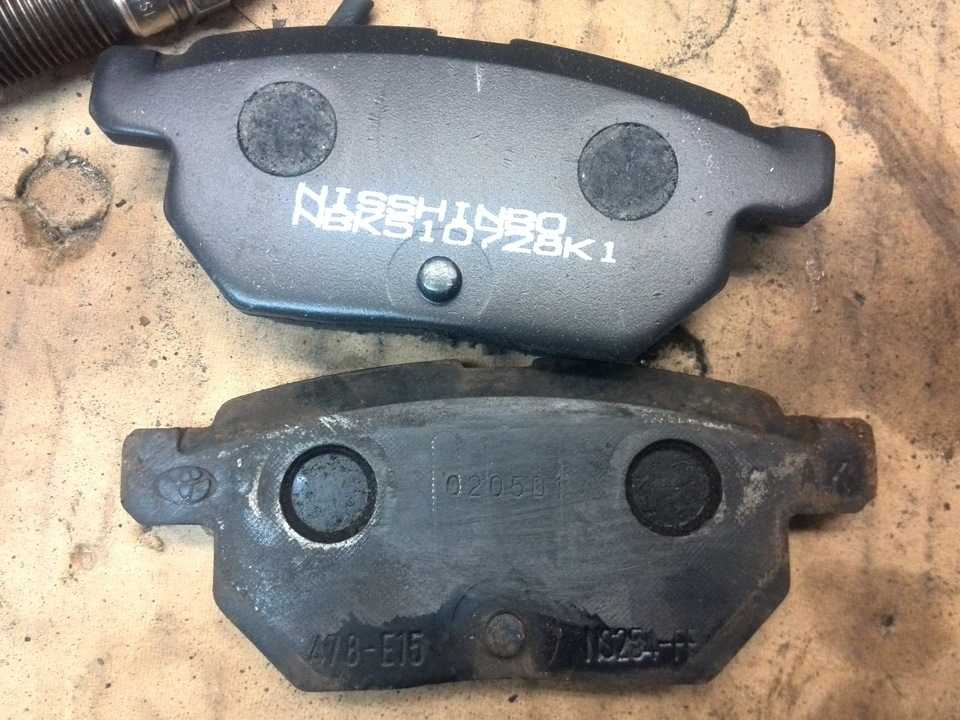

Вытащите истёртые колодки

Чтоб установить новые накладки, установите их особые направляющие и утопите вглубь.

Утопите пластинку вглубь для надёжной установки

Последствия

Когда подклинивает скоба, колодка остаётся в прижатом состоянии. Диски от этого сильно нагреваются, а башмаки — сжигаются. Если скорость движения высокая, а степень зажатости максимальная — то докрасна. Очевидно, что эффективность торможения резко падает, накладки и диск «замыливаются», теряют свои свойства.

После нескольких процедур нагревания и остывания диски обязательно деформируются. После нажатия педали будет ощущаться биение, и тормозить вообще не получится. Придётся заменять ремкомплект, но на этом беды не закончатся, ведь причина неисправности в суппорте. Если нагреваться станет уже ступица, то не избежать рассыпания подшипника и разрушения ШРУСа.

Обслуживание передних суппортов (фотоотчет)

Чтобы освободить суппорт, выкручиваем болты из направляющих суппортов ключом на 14. Ключом на 17 удерживаем саму направляющую.

Подвешиваем его на проволоку, чтобы он не мешался, следим чтобы тормозной шланг не перегибался.

Придерживая пыльник направляющей суппорта, вытаскиваем направляющую. Выходит она с совершенно замечательным звуком “чпок”, сразу вспоминается онехдот про вежливого лОся, или лосЯ.

Вот в каком состоянии колодки и направляющие за 8 мес. эксплуатации после последней чистки, кстати состояние самой смазки, сравнительно приличное:

Будет полезно: Датчик холла ваз 2108 и 2107: как проверить, замена регулятора и видео

Чистим колодки, судя по кол – ву грязи это как раз внутреняя.

В направляющих самих колодок, картина еще более удручающая.Это верхняя.

Вычищаем все 4 направляющие и посадочное место в скобе суппорта под них. Устанавливаем на место. Это нижняя. Ни в коем случае не перепутайте местами, результатом будет удручающий скрип или скрежет. Поэтому я вынимаю и чищу их последовательно одну за другой.

Колодки и противоскрипные пластины очищены. Все 4 пластины протираем отдельно со всех сторон, не ленимся.

Тоже самое производим с направляющими суппортов. За 5 лет эксплуатации заметен износ. Следы полной бездеятельности дилера первые 2 года.

Чем я мажу, это смазка универсальная. В суппорте смазывать ей можно абсолютно всё, в том числе применять и в качестве высокотемпературной. Кроме манжеты (сальника) тормозного цилиндра, но его смазка в мои задачи не входила.

Смазываем все 4 направляющие колодок. Пожалуй на фото я нанес ее даже многовато. На внутренние удобнее наносить смазку на сами колодки.

Смазываем противоскрипную пластину, на внутренней колодке в месте сопряжения ее с тормозным цилиндром.

На направляющую суппорта наносим смазку, нужно минимальное количество, показанное на фото, может чуть чуть поболее. Это направляющая верхняя.

Чтобы получить вот такую картину. На фото уже нижняя направляющая с резиновым кольцом и она короче верхней. Смотрите не перепутайте. Для этого обычно я их вынимаю так же по очереди, чтобы не задумываться.

Устанавливаем собранные колодки с пластинами и направляющие суцппортов на место. Пыльники направляющих к этому моменту уже протерты. Смажу я их снаружи слегка, излишками смазки, которая вылезет наружу после установки направляющих. Необходимо убедиться что пыльники встали кромкой в проточки наплавляющих. В принципе, это происходит автоматически при нажатии направляющей посильнее, но проконтролировать нужно.

Ну вот очищенный механизм готов для установки суппорта на скобу взад.

Защитный пыльник тормозного цилиндра и его поршень естественно тоже очищаем. Смазана уже ответная часть на противоскрипной пластине.

Одеваем суппорт. Поскольку мы не меняли изношенные колодки на новые более толстые, одевается он с еле заметным натягом, задавливать ТЦ не приходится.

Не забываем снять проволоку, на которую подвешивали суппорт.

Все готово. Вкручиваем и затягиваем. Болты в направляющие на место, аналогично отворачиванию,ключами на 14 и 17.

После того, как колесо будет одето, я проворачива руль от упора до упора несколько раз на небольшой скорости, и оттормаживаюсь несколько раз на скорости побольше, чтобы все встало на свои места. Если при повороте руля произойдет 2 -3 щелчка это нормально.

Замена тормозных колодок на задних барабанных тормозах

Задние тормозные колодки барабанных тормозов меняются значительно реже более нагруженных передних колодок. И хотя конструктивно барабанные тормоза выглядят сложнее дисковых, замена их, как правило, даже несколько более простая процедура.

Главное в этой процедуре запомнить расположение всех пружин и тяг с тем, чтобы при сборке установить их точно так же, иначе тормоз работать не будет.

Последовательность операций такова:

Выполняются первые три пункта из процедуры замены дисковых тормозов

Важно при этом снять автомобиль с ручного тормоза, который является составной частью барабанных тормозов.
Отвернуть гайки, крепления барабана и если он «закис» стронуть его с места простукиванием и демонтировать.
Внимательно изучить расположение пружин, фиксаторов и тяг.
Освободить ручной тормоз и все пружины и тяги. Вынуть старые колодки.
Собрать новые колодки с тягами и пружинами;
Установить собранные комплекты внутри тормозного механизма.

После установки новых тормозных колодок выполняется обязательная проверка работы тормозов.

Когда нужно менять тормозные колодки

Тормозная система автомобиля, как одна из самых ответственных с точки зрения безопасности, требует регулярного осмотра. Опытные автомеханики рекомендуют осматривать состояние тормозных колодок одновременно с проведением технического обслуживания автомобиля – каждые 10 тыс. км. Эта рекомендация особенно актуальна для автомобилей, вышедших из гарантийного срока.

Для принятия решения о необходимости замены колодок при осмотре обращают первоочередное внимание на следующие обстоятельства:

Остаточная толщина фрикционного слоя. Единых правил здесь нет, однако приближение толщины к отметке 2 мм свидетельствует о необходимости скорой замены.

Как правило, тормозные колодки современных автомобилей оборудованы датчиками индикации недопустимого износа. Это могут быть как устройства механического типа (издают резкий скрип при достижении накладкой определенной толщины), так и электромеханического (индикация на приборной панели). Поступление соответствующего сигнала свидетельствует о необходимости немедленной замены колодок.

Наличие механических повреждений не связанных с естественным износом колодок: сколы, трещины и т.д.
Наличие повреждений «ответной» части (относится к дисковым тормозам): борозды, трещины, волнистость (приводит к неравномерному износу поверхности колодки).

Помимо результатов осмотра могут быть и другие внешние проявления необходимости замены колодок:

увеличение тормозного пути;
резкий шум (скрип, скрежет) при торможении не связанный с индикатором недопустимого износа;
неадекватная реакция автомобиля при торможении (резкие удары, толчки).

Среди факторов, влияющих на надежность тормозной системы в целом, необходимо отметить следующие:

Качество изготовления и материалов колодок.
Манеру езды водителя.
Состояние дорог (преобладание чистого покрытия или агрессивной среды, грязи, абразивных включений и т.д.).
Климатические особенности региона эксплуатации.
Естественный износ при торможении.

Качественные тормозные колодки – это залог надёжной работы тормозных механизмов, и поэтому экономить на их стоимости целесообразно в разумных пределах. В самом деле, если экономия в 20% при покупке колодок обернётся 30% снижением их ресурса, то это будут скорее лишние затраты.

С другой стороны бытует мнение, что если качественные тормозные колодки (например, для автомобилей премиум-класса) «не совсем подходят» к конкретному авто, их можно «подогнать» (отрезать, подпилить, подточить). Делать это категорически не рекомендуется: любое механическое воздействие на фрикционный материал и подложку (кроме, разумеется, работы в штатном режиме) может привести к раннему разрушению колодки.

Рекомендация для выбора тормозных колодок проста: покупайте колодки хорошего качества и штатного размера для конкретной модели авто.

О том, какие тормозные колодки лучше, читайте здесь.

Кстати, при замене тормозных колодок новички часто задают вопрос: надо ли менять колодки с двух сторон, если с одной стороны они ещё находятся в удовлетворительном состоянии? Ответ однозначный – менять нужно одновременно с двух сторон, так как в противном случае появляется опасная ситуация неравномерного износа и не одновременного срабатывания тормозов.

Понятно также, что при агрессивной манере езды да ещё по грунтовым дорогам с повышенным содержанием абразива, осматривать состояние тормозной системы необходимо чаще рекомендуемых интервалов. То же относится и к автомобилям с автоматической коробкой передач – у них износ колодок, как правило, происходит быстрее, чем в машинах, оборудованных механической коробкой.

Последствия несвоевременной замены

Что может случиться, если неисправный тормозной цилиндр вовремя не заменить? На самом деле последствия могут быть разными:

постоянное вытекание тормозной жидкости из системы;
снижение эффективности тормозов из-за попадания жидкости на поверхность накладок;
полный отказ системы торможения за счет разгерметизации цилиндра.

Если не менять тормозной цилиндр

Все эти последствия нельзя назвать приятными, ведь они принесут владельцу много хлопот. К тому же езда с неисправной системой торможения угрожает безопасности водителя и пассажиров

Но чтобы избежать неприятных и опасных последствий, важно своевременно менять ЗТЦ и ремонтировать другие неисправности системы

Отказ тормозной системы из-за неисправности ЗТЦ

Проверка работы тормозов после замены колодок

При проверке работоспособности тормозов, прежде всего, следует удостовериться в качестве сборки механизма – тормоза должны работать плавно, без рывков и посторонних шумов.

Кроме того, и это особенно важно для передних дисковых тормозов, для новых колодок необходима приработка поверхностей трения (так называемая, «притирка»). Если дисковые тормоза собраны правильно, то приработку осуществляют следующим образом:

Если дисковые тормоза собраны правильно, то приработку осуществляют следующим образом:

первые 150-300 км пробега после замены используют серии так называемых мягких (не более 50% от максимального усилия на педали сцепления) торможений, которые носят кратковременный характер (чтобы избежать перегрева поверхностей трения);
в период приработки рекомендуется провести не менее 30-50 циклов остановки с постепенным незатянутым торможением и временем каждой остановки не менее 3-5 секунд (чтобы дать тормозным механизмам несколько остыть).

Проверка качества сборки ручного тормоза проводится ещё до снятия машины с домкрата: затягиванием ручника и попыткой провернуть колесо. Сборка барабанного тормоза в целом оценивается в процессе приработки на ходу.

Следует иметь в виду, что скрип и посторонние шумы не всегда бывают следствием некачественной сборки или некачественных колодок. Причинами таких шумов могут быть мелкие камушки, попавшие в тормозной механизм или погодные условия, связанные с повышенной влажностью или образованием конденсата.

Если неправильно подобран фрикционный материал накладок и новая колодка «пылит», то в барабанном тормозном механизме шумовые последствия этого обнаруживаются значительно скорее, чем в дисковом, так как пыли там просто некуда деваться.

Итоговые рекомендации тем, чей автомобиль имеет неполадки с тормозами

В целом нет ничего страшного в том, что задние тормоза клинят. Конечно, чаще всего те, кто впервые сталкивается с такой проблемой, впадают в панику. Это неудивительно, особенно если дело касается новичков. Но если всё же задние тормоза начинают клинить, оптимальным решением будет провести полный осмотр тормозной системы, а ещё лучше — посетить автосервис.
