Замена порогов своими руками

Как пользоваться?

При­бор име­ет настрой­ки, кото­рые могут быть изме­не­ны в зави­си­мо­сти от обла­сти при­ме­не­ния.

p, blockquote 8,0,0,0,0 —>

Систе­му мож­но настро­ить на вре­мя воз­дей­ствия: 0.5 сек – 1 сек – 1.5 сек – 2 сек – 3 сек – 4 сек. Режим вре­ме­ни соот­вет­ству­ет про­ме­жут­ку вре­ме­ни рабо­ты при­бо­ра при 100% мощ­но­сти. При­бор оста­но­вит­ся авто­ма­ти­че­ски после воз­дей­ствия в тече­ние задан­но­го вре­ме­ни. Огра­ни­че­ние вре­ме­ни воз­дей­ствия предот­вра­ща­ет под­го­ра­ние крас­ки. Так­же может быть уста­нов­ле­на мощ­ность на: 20%, 40%, 60%, 80% или 100%. Режим мощ­но­сти отве­ча­ет за выход­ную мощ­ность при­бо­ра. В этом режи­ме вре­мя рабо­ты элек­тро­маг­нит­но­го индук­то­ра бес­ко­неч­но.

p, blockquote 9,0,0,0,0 —>

Режим вре­ме­ни «бес­ко­неч­ность» озна­ча­ет 100% мощ­но­сти при не задан­ной дли­тель­но­сти, то есть дли­тель­ность опре­де­ля­е­те сами. Этот режим может быть поле­зен при рабо­те, когда не важ­но повре­жде­ние крас­ки, а глав­ное выпра­вить вмя­ти­ну. То есть, ремон­ти­ру­е­мая панель кузо­ва будет под­го­тав­ли­вать­ся к покрас­ке и окра­ши­вать­ся.

p, blockquote 10,0,0,0,0 —> Элек­тро­маг­нит­ный индук­тор T‑ HOTBOX HTR-02 с под­клю­чён­ной индук­ци­он­ной рабо­чей голов­кой VS-Pen, при­ме­ня­е­мой для бес­по­кра­соч­но­го ремон­та вмя­тин.

Выбе­ри­те под­хо­дя­щий рабо­чий инстру­мент (индук­ци­он­ную ручку/головку), в зави­си­мо­сти от зада­чи, кото­рую нуж­но выпол­нить, и соеди­ни­те его с элек­тро­маг­нит­ным индук­то­ром, исполь­зуя кабель, вхо­дя­щий в ком­плект (для выправ­ле­ния вмя­тин это индук­ци­он­ная ручка/головка VS-Pen). Исполь­зуй­те вра­ща­ю­щий­ся регу­ля­тор для выбо­ра жела­е­мо­го вре­ме­ни или мощ­но­сти. В режи­ме задан­но­го вре­ме­ни, если Вы нажмё­те и про­дол­жи­те нажи­мать кноп­ку, при­бор выклю­чит нагрев после того, как про­шло выбран­ное вре­мя. Если Вы отпу­сти­те кноп­ку и нажмё­те сно­ва, вре­мя нач­нёт отсчи­ты­вать­ся сно­ва сна­ча­ла. В режи­ме мощ­но­сти (power mode), то есть, в режи­ме бес­ко­неч­но­го вре­ме­ни, индук­ци­он­ная голов­ка будет нагре­вать мате­ри­ал так дол­го, пока нажа­та кноп­ка.

p, blockquote 11,0,0,0,0 —>

Рас­по­ло­жи­те при­бор рядом с местом, где будет осу­ществ­лять­ся ремонт. Нагрев начи­на­ет­ся после того, как нажа­та кноп­ка на индук­ци­он­ной голов­ке. Одно­вре­мен­но, при­бор нач­нёт изда­вать звук.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

  1. Дер­жи­те индук­ци­он­ную голов­ку (VS-Pen) V‑образной выем­кой направ­лен­ной к Вам так, что­бы Вы мог­ли видеть через неё и иден­ти­фи­ци­ро­вать углуб­ле­ние.
  2. Нуж­но едва касать­ся поверх­но­сти и не давить во вре­мя воз­дей­ствия. При этом не долж­но быть зазо­ра меж­ду кузо­вом и рабо­чим нако­неч­ни­ком во вре­мя нагре­ва.
  3. Наи­бо­лее часто аппа­рат исполь­зу­ет­ся с настрой­ка­ми 0.5 и 1.0 секунд. Пол­се­кун­ды – самая без­опас­ная настрой­ка, поз­во­ля­ю­щая избе­жать под­го­ра­ния крас­ки. Более чем 3 повтор­ных цик­ла воз­дей­ствия с настрой­кой 0.5 секунд может повре­дить крас­ку.
  4. Когда исполь­зу­е­те настрой­ку 1 сек., подо­жди­те 5 секунд меж­ду повто­ре­ни­ем. Воз­дей­ствуй­те не более, чем 3 цик­ла­ми, что­бы предот­вра­тить под­го­ра­ние крас­ки.
  5. Малень­кая вмя­ти­на выправ­ля­ет­ся непо­сред­ствен­ным воз­дей­стви­ем в её центр. Более круп­ные, посте­пен­ным воз­дей­стви­ем с кра­ёв к цен­тру. Более подроб­но о ремон­те вмя­тин читай­те в этой ста­тье ниже.
  6. Будь­те осто­рож­ны вокруг обла­стей пане­ли, при­кле­ен­ных с обрат­ной сто­ро­ны к рёб­рам жёст­ко­сти. Эти обла­сти име­ют склон­ность вми­нать­ся под воз­дей­стви­ем элек­тро­маг­нит­но­го индук­то­ра, вме­сто выправ­ле­ния.
  7. Если Вы уви­де­ли дым или след от дыма на поверх­но­сти при исполь­зо­ва­нии при­бо­ра, то нуж­но подо­ждать мини­мум 10 секунд или пол­но­стью пре­кра­тить воз­дей­ствие, что­бы предот­вра­тить повре­жде­ние крас­ки.

Среди плюсов алюминиевого кузова можно выделить следующие моменты:

1. Прекрасное соотношение массы и прочности. Алюминий на 60% легче стали при равных размерах и объемах. Благодаря этому, кузовные детали получаются более легкие, отсюда меньшая масса и существенная экономия топлива, ну и естественно меньше вредных выбросов в атмосферу.

2. Алюминий не подвержен коррозии. Это свойство очень положительно сказывается на длительности “жизни” кузова и самого автомобиля. Однако не стоит полагать, что алюминий вовсе не стареет и не гниет, при определенных обстоятельствах и условиях алюминий также способен окисляться и разрушаться.

3. Алюминиевые детали прекрасно поддаются вторичной переработке. Легкость переплавки делает этот металл очень выгодным для автопроизводителей, поскольку позволяет использовать его по нескольку раз, а сам производственный процесс существенно упрощается.

4. Энергопоглощение. По сравнению со сталью, алюминий намного лучше поглощает и гасит вибрации, это также касается сильных ударов, которые алюминиевые детали поглощают на 50% лучше, не позволяя ей распространяться дальше. Этот фактор весьма важен для тех, кто ценит собственную безопасность, а также безопасность своих пассажиров.

5. Прочность и сопротивление торсионным нагрузкам. Алюминиевый кузов, как бы странно это не звучало, получается более жестким в плане скручивания, это придает автомобилю устойчивости, а также позволяет выполнять более “острые” маневры.

6. Низкая нагрузка на ходовую часть и неподрессоренные массы. Как не крути, а разница в весе положительно сказывается на износе шин, деталей ходовой части, а также придает автомобилю плавности во время движения.

7. Расход топлива. Как я уже говорил, меньшая масса предмета — это всегда меньше усилия для того, чтобы сдвинуть его с места. Поэтому алюминиевый кузов может стать причиной аномально низкого расхода топлива.

Способы устранения

На практике применяются разные методы устранения вмятин без покраски. Выбор конкретного способа зависит от ряда дополнительных факторов. Метод удаления подбирают исходя из следующих факторов.

  • Размер повреждения. Чем меньше вмятина, тем проще ее устранить.
  • Местонахождение. Не всегда есть возможность сделать что-то без частичной разборки автомобиля.
  • Физические особенности вмятины. Это может быть конкретный участок детали, наличие дополнительных повреждений.
  • Наличие дополнительного инструмента.

Также стоит учитывать ваши возможности. Не все водители обладают возможностью правильно и аккуратно удалить вмятину своими руками. К примеру, на порогах вмятины появляются достаточно часто, но вот убрать их получается далеко не всегда, для выравнивания может потребоваться специальный инструмент и опыт таких работ.

Далее рассмотрим, как происходит выравнивание некоторыми способами.

Прибор от вмятин. Описание прибора. Задача прибора. Принцип действия, область применения и преимущества

Описание прибора.

Прибор для выправления вмятин. Фантастика стала реальностью! Как удалить вмятины? Новейшие технологии в ремонте автомобилей. Новинка из Швейцарии, инновационное устройство для устранения, выправления мелких вмятин на автомобиле без покраски. Прибор Т-Hot Box, это профессиональный аппарат для вытягивания вмятин без необходимости последующей покраски. Это новейшее Швейцарское оборудование для устранения мелких вмятин на авто.

Варианты использования.

Прибора для удаления вмятин. Прибор используется для удаления пологих вмятин на кузове автомобиля после небольших ударов или повреждений. Особенно эффективен для выправления вмятин от мелкого града. С помощью этого индукционного прибора можно устранять мелкие парковочные вмятины, удалять вмятины от падения сосулек, вмятины полученные при транспортировки автомобиля, а также вмятины от других внешних повреждений. Возможен мелкий кузовной ремонт пологих вмятин, стяжка хлопунов и поднятие переходов после шпаклёвки и покраски.

Задача прибора.

Мгновенное устранение мелких вмятин на окрашенной поверхности автомобилей из магнитного (сталь) металла без повреждения краски.

Принцип действия.

Посредством индукционного излучения прибора, воздействие направленно только на разогрев металла. Краска и другие полимеры находящиеся на металлическом основании не нагреваются. При нагревании происходит стягивание металлического основания, а так как напряжение металла вмятины направленно вверх, то происходит восстановление прежней формы профиля. Если не получается вытянуть с первого раза, необходимо дождаться полного остывания поверхности, избегая перегрев ЛКП (можно остудить с помощью распыления воды) и повторить ещё раз.

Безопасность.

Излучение полностью безопасно для организма человека (не имеющего в теле металлических предметов).

Область применения прибора для устранения вмятин на автомобиле.

  • Парковочные вмятины
  • Вмятины от града
  • Вмятины полученные при транспортировке автомобиля
  • Вмятины от внешних повреждений, таких как вандализм или других воздействий
  • Устранение «хлопунов» (растянутого металла)

Преимущества прибора.

  • Молниеносная работа
  • Простота в использование, без каких либо усилий
  • Разнообразная область применения на всех металлических конструкциях
  • Никаких временных затрат на трудоёмкую разборку деталей
  • Возможность ремонта автомобиля без повреждения краски
  • Исключение не нужных покрасочных работ
  • Рихтовочные и шпаклёвочные работы становятся излишними
  • Отсутствие расходных материалов при работе с прибором
  • Экономия времени и расходников для зачистки, шпаклёвки, покраски, а также экономия электроэнергии необходимой для сушки

Видео — Видеоматериал по устранению вмятин без покраски с помощью прибора T Hotbox HTR2, оборудования для устранения, удаления мелких вмятин без последующей покраски.

Имеются различные технологии и способы удаления вмятин на авто без покраски. К примеру с помощью инструмента PDR, смотрите, нажав здесь. Самый оптимальный и быстрый ремонт мелких пологих вмятин от внешних повреждений, это с помощью прибора T Hot Box HTR 2.

Комплект поставки:

1 x Прибор T HotBox HTR 2

1 x Индукционная головка

1 x Чемоданчик для хранения

1 x Инструкция на английском

Гарантия производителя на прибор 12 месяцев.

Ознакомится и приобрести прибор для удаления мелких вмятин без покраски в Москве здесь.

Реактивный грунт (Wash primer)

Реак­тив­ный грунт (Wash primer) и кис­лот­ные грун­ты похо­жи по сво­е­му дей­ствию. Wash primer нано­сит­ся толь­ко на чистый металл. Он не запол­ня­ет рис­ки и мел­кие неров­но­сти и тре­бу­ет обя­за­тель­но­го нане­се­ния поверх него акри­ло­во­го грун­та. Wash primer – это орто­фос­фор­ная кис­ло­ты в рас­тво­ре поли­ви­нил­бу­ти­раль­но­го поли­ме­ра, изо­про­пи­ло­во­го спир­та и дру­гих ингре­ди­ен­тов. Такой грунт нано­сит­ся тон­ким сло­ем, созда­вая сухую плён­ку, тол­щи­ной 8–13 мик­рон. Этот грунт дела­ет про­цесс покрас­ки более эффек­тив­ным и добав­ля­ет метал­лу анти­кор­ро­зи­он­ные свой­ства. В даль­ней­шем, при экс­плу­а­та­ции, даже при незна­чи­тель­ном повре­жде­нии лако­кра­соч­но­го слоя, металл, обра­бо­тан­ный реак­тив­ным грун­том не будет ржаветь.

Этот грунт пас­си­ви­ру­ет металл перед нане­се­ни­ем напол­ня­ю­ще­го грун­та. Поверх­ность метал­ла ста­но­вит­ся неак­тив­ной к кис­ло­ро­ду, содер­жа­ще­му­ся в воз­ду­хе и воде. Созда­ёт­ся очень тон­кая плён­ка, он пере­хо­дит в пас­сив­ное состо­я­ние, и тор­мо­зят­ся про­цес­сы кор­ро­зии. Так­же, созда­ёт­ся хоро­шее осно­ва­ние для нане­се­ния сле­ду­ю­ще­го слоя напол­ня­ю­ще­го грунта.

Wash primer обыч­но реко­мен­ду­ют нано­сить на алю­ми­ний и дру­гие метал­лы для улуч­ше­ния адге­зии с после­ду­ю­щим покры­ти­ем. На алю­ми­нии и оцин­ко­ван­ном метал­ле, без под­го­тов­ки этим прай­ме­ром, покры­тие пло­хо держится.

Замена порогов своими руками


При­мер линий сре­за поро­га из руко­вод­ства по ремонту

Пане­ли поро­гов име­ют раз­ную кон­струк­цию в зави­си­мо­сти от мар­ки и моде­ли авто­мо­би­ля. Может быть несколь­ко раз­дель­ных или один цель­ный уси­ли­тель. Перед тем, как при­сту­пить к рабо­те, нуж­но знать, как устро­е­ны поро­ги на кон­крет­ном авто­мо­би­ле. Для это­го нуж­но изу­чить руко­вод­ство по ремон­ту. Там пока­за­но, где нуж­но делать сре­зы и соеди­не­ния. Если есть в нали­чии новая панель поро­га, то пла­ни­руй­те места сре­за, опи­ра­ясь на её форму.


Исполь­зуй­те маляр­ную лен­ту для обо­зна­че­ния места среза

  • Поме­сти­те ремонт­ную панель поро­га поверх ста­ро­го поро­га. Очер­ти­те гра­ни­цы, по кото­рым нуж­но будет сре­зать порог. Вме­сто очер­чи­ва­ния мож­но накле­ить маляр­ную лен­ту. Добавь­те при­мер­но 3 см запа­са с каж­до­го края. Этот отре­зок нужен для под­гон­ки или для соеди­не­ния вна­хлёст (если реши­те при­ме­нить такой тип соединения).
  • Ста­рай­тесь не резать вплот­ную к осно­ва­нию сред­ней стой­ки, что­бы избе­жать раз­ре­за уси­ле­ния, кото­рое нахо­дит­ся в этом месте.
  • После того, как сде­ла­ли началь­ные сре­зы, высвер­ли­те точ­ки кон­такт­ной свар­ки (см. ста­тью), уда­ли­те повре­ждён­ный порог.


Уси­ли­тель сред­ней стойки

  • Обя­за­тель­но убе­ри­те заусен­цы со сре­зан­ных кон­цов поро­га. Это исклю­чит раз­брыз­ги­ва­ние рас­плав­лен­но­го метал­ла при свар­ке и предот­вра­тит полу­че­ние непроч­но­го шва.
  • После демон­та­жа ста­ро­го поро­га нуж­но вырав­нить флан­цы, на кото­рых кре­пил­ся порог и счи­стить остат­ки точеч­ной сварки.
  • Если внут­рен­нее уси­ле­ние име­ет сле­ды ржав­чи­ны, то их нуж­но обра­бо­тать пре­об­ра­зо­ва­те­лем ржав­чи­ны и защи­тить анти­кор­ро­зи­он­ным сред­ством. Если же он зна­чи­тель­но раз­ру­шен, то его луч­ше заменить.
  • Уда­ли­те лако­кра­соч­ное покры­тие с мест, где будет про­из­во­дить­ся соединение.
  • Если необ­хо­ди­мо, то обра­бо­тай­те внут­рен­нюю часть новой пане­ли поро­га анти­кор­ро­зи­он­ным составом.
  • Когда дела­е­те вре­мен­ную уста­нов­ку поро­га для про­вер­ки: уста­но­ви­те порог, исполь­зуя спе­ци­аль­ные зажи­мы или само­ре­зы. Само­ре­зы не будут мешать при закры­ва­нии две­рей, для про­вер­ки зазо­ров. Отвер­стия от само­ре­зов нуж­но будет в даль­ней­шем зава­рить, при окон­ча­тель­ной уста­нов­ке порога.
  • Поставь­те маши­ну в транс­порт­ное поло­же­ние, что­бы вес авто­мо­би­ля удер­жи­ва­ла под­вес­ка. В таком состо­я­нии про­верь­те поло­же­ние поро­га и зазо­ры с дверь­ми и кры­лом. При необ­хо­ди­мо­сти скор­рек­ти­руй­те поло­же­ние порога.
  • Когда под­го­тав­ли­ва­е­те место для свар­ки, нане­си­те сва­роч­ный грунт на места с «голым» метал­лом. Сва­роч­ный грунт может быть уда­лён непо­сред­ствен­но с места свар­ки, что­бы умень­шить шла­ко­об­ра­зо­ва­ние и уве­ли­чить каче­ство свар­ки (см. подроб­нее здесь).
  • При замене поро­га при­ме­ня­ют­ся соеди­не­ние вна­хлёст, соеди­не­ние встык со встав­кой или про­сто встык. Более подроб­но типы соеди­не­ний рас­смот­рим в этой ста­тье ниже.
  • Про­ва­ри­те шов. Теп­ло­вая дефор­ма­ция явля­ет­ся одной из про­блем при свар­ке. Вари­те стеж­ка­ми через пери­од, а потом запол­няй­те остав­ши­е­ся про­ме­жут­ки. Мож­но так­же исполь­зо­вать сжа­тый воз­дух для охлаждения.
  • Завод­ские точ­ки свар­ки заме­ня­ют­ся точ­ка­ми, сде­лан­ны­ми полу­ав­то­ма­том, либо кон­такт­ной свар­кой. При замене ста­ро­го поро­га на новую панель, в ней про­свер­ли­ва­ют­ся отвер­стия диа­мет­ром 8 мм.

При при­ва­ри­ва­нии поро­гов на флан­цах, через отвер­стия, рас­по­ло­жи­те сва­роч­ную горел­ку с про­во­ло­кой в цен­тре отвер­стия так, что­бы про­во­ло­ка каса­лась метал­ла, к кото­ро­му будет при­ва­ри­вать­ся панель. Нуж­но, что­бы элек­три­че­ская дуга обра­зо­ва­лась имен­но на метал­ле, к кото­ро­му будет при­ва­ри­вать­ся панель, а не на краю отвер­стия. Нач­ни­те варить в таком поло­же­нии и не дви­гай­те сва­роч­ную горел­ку, пока отвер­стие прак­ти­че­ски не запол­нит­ся. Далее по спи­ра­ли дви­гай­те горел­ку к кра­ям. Так про­ник­но­ве­ние к сва­ри­ва­е­мо­му метал­лу будет хоро­шим и свар­ное соеди­не­ние крепким.

  • Зачи­сти­те свар­ные швы. При зачист­ке не уби­рай­те шов слиш­ком мно­го, так как это его ослабит.
  • Сде­лай­те анти­кор­ро­зи­он­ную защи­ту. Мож­но исполь­зо­вать эпок­сид­ный грунт пря­мо на место свар­ки, до нане­се­ния после­ду­ю­щих покры­тий. Через тех­но­ло­ги­че­ские отвер­стия обра­бо­тай­те порог изнут­ри анти­кор­ро­зи­он­ным рас­пы­ля­е­мым составом.

САМОДЕЛКИН ДРУГ

Самодельная картофелекопалка грохотного типа предназначена для механизированной копки картофеля агрегатируемая трактором. Чертежи и фото грохотной картофелекопалки прилагаются. Читать далее Самодельная грохотная картофелекопалка чертежи и фото →

Уважаемые посетители сайта «Самоделкин друг» вашему вниманию представлены чертежи полноприводного мотовездехода «Мопец» а так же пошаговые фото сборки самодельного двухколесного вездехода. Читать далее Чертежи полноприводного мотовездехода →

Уважаемые посетители сайта «Самоделкин друг» в данном материале вашему вниманию будут предоставлены чертежи и пошаговые фото сборки трубогиба своими руками. Читать далее Самодельный трубогиб | чертежи →

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим чертежи и эскизы небольшого самодельного автомобиля «Хаммер» в уменьшенной его так сказать копии) сделанный из узлов и агрегатов от старого и доброго Запорожца «ЗАЗ-968» Читать далее Маленький милитарист | Чертежи и эскизы →

Дорогие друзья и посетители сайта «Самоделкин друг» сегодня мы рассмотрим чертежи и этапы сборки подвески вездехода ПВМ из запчастей от Отечественных автомобилей… Читать далее Чертежи и сборка подвески вездехода →

Дорогие друзья, вашему вниманию представлен подробный чертеж фрезерного стола, надеемся данный материал вам пригодится, для создания своего собственного стола для мастерской. Читать далее Подробный чертеж фрезерного стола →

Источник статьи: http://www.samodelkindrug.ru/rubrik/chertezhi/

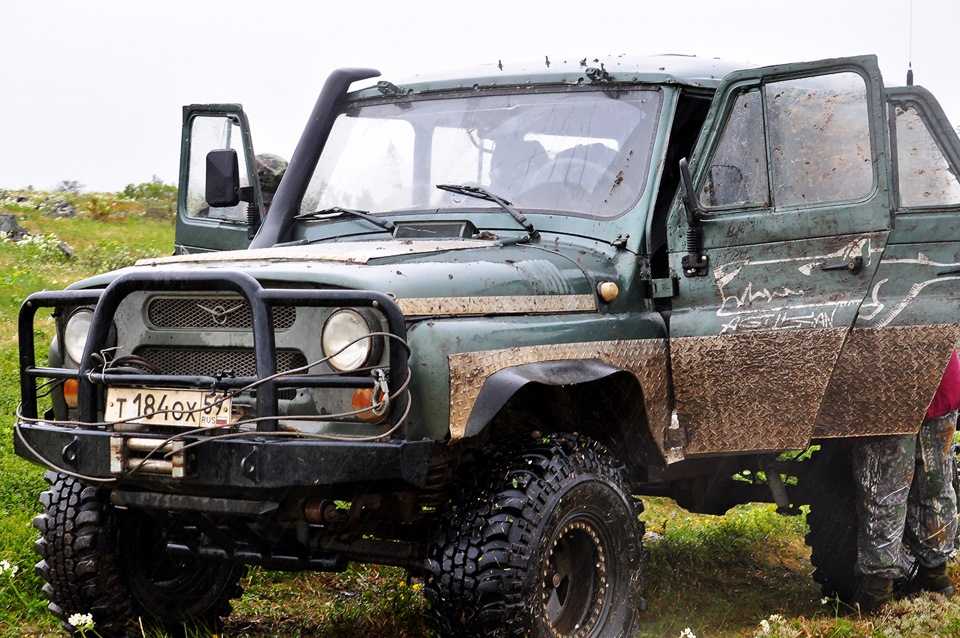

УАЗ 31514 Большой › Бортжурнал › Броня, капот и пол или о пользе алюминия. часть 1.

Тоска и печаль отражается на лице любого автовладельца при виде даже самой мелкой царапины на боку его любимца. А что делать, если царапины и вмятины просто неизбежны, если они и есть жизнь автомобиля – продирается ли он через густой подлесок или болоту.Много копий сломано по этому поводу ну а мы выбрали алюминий.

Алюминиевый лист на капоте дает следующие возможности:1. Капот выдерживает 1-2 стоящих человека на нем. Это имеет большое значение, когда нужно укладывать или снимать вещи с багажника, в том случае если машина застряла в грязи или в воде. Сидя на капоте штурман видит и регулирует движение автомобиля, например в высокой траве.2. Не портиться лако-красочное покрытие автомобиля при хождении по нему.3. Улучшает внешний вид внедорожника, придает ему агрессивность.4. Очень часто на различных соревнованиях – удобно, высоко на нем стоять, этакая трибунаУ многих автомобилей борта закрыты пластиком, что не может быть пригодным для «лесных» машин (слишком хрупко). Именно поэтому, мы использовали алюминий. Алюминиевые борта выполнятся на разную высоту от порога автомобиля. Чем выше, тем лучше.Данный вид апгрейда дает следующие возможности:

1. Защита лако-красочного покрытия. При движении в лесу различные ветки деревьев царапают об борт автомобиля, оставляя царапины на лако-красном покрытии. Данный апгрейд – решает эту проблему.2. Усиление элементов кузова, придает ему больше жесткости. Это имеет значение при движении в лесу, так как часто бывает неожиданные столкновения с деревьями т.д., а так же опрокидывание автомобиля на бок.3. Антикоррозионные свойства. Нижние элементы кузова автомобиля подвержены коррозии больше всего. Алюминий защищает кузов от грязи, пыли, воды и соли зимой.4. Реализация: при помощи шаблонов изготавливаются детали из рифленого алюминия. Детали приклепываются к кузову через резино-битумную мастику. На обшивку одной стороны автомобиля уходит один день и пару сотен заклепок.

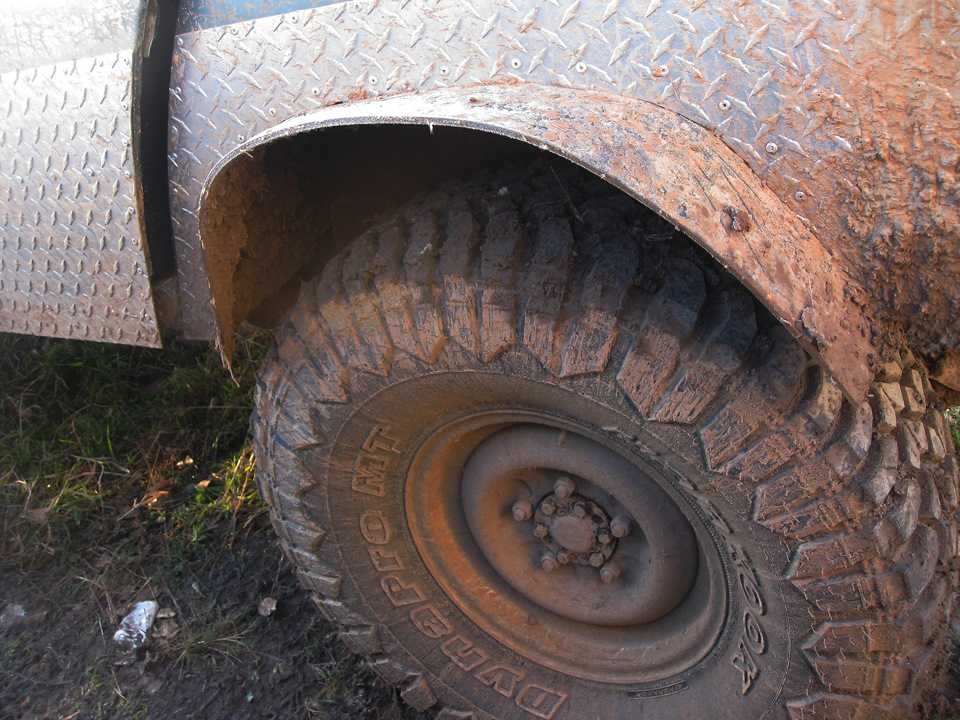

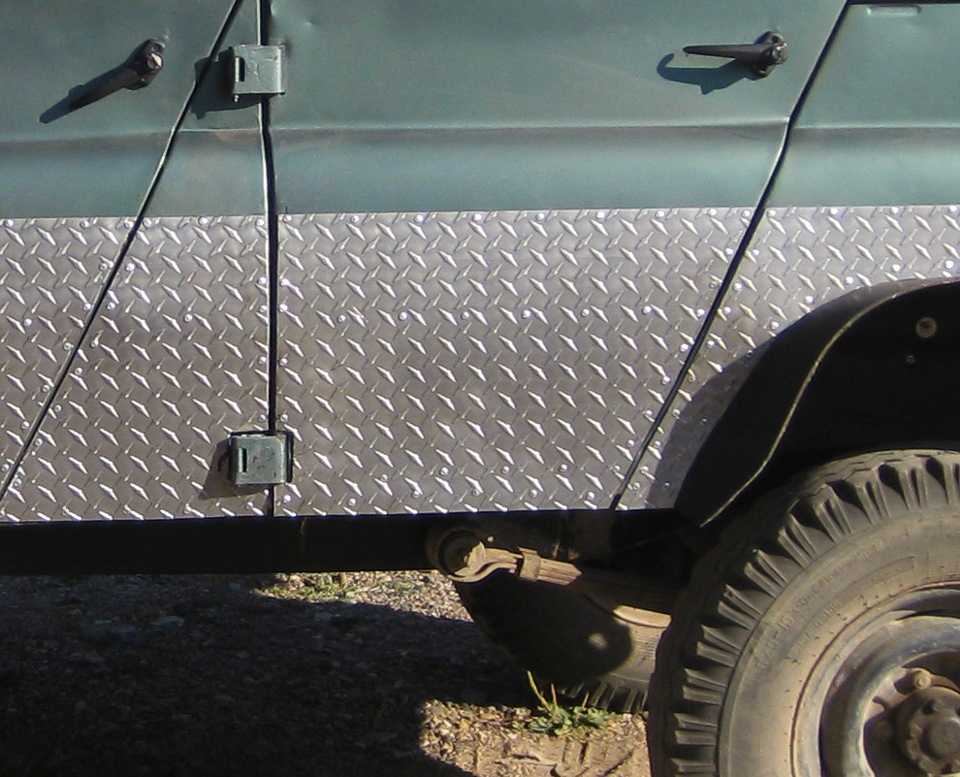

Технически осуществляется это не сложно: вырезается лист рифленого алюминия по заданным размерам (правда резать надо по трафарету сколько листов перепортили просто ужас) и приклепывается к кузову (некоторые элементы необходимо сваривать) с резино-битумной прослойкой. Резино-битумная обязательна, так как уменьшает коррозию. А лист мы выбрали и рисунком «диамант», но это дело вкуса.

Типы соединений, используемые при частичной замене панелей

p, blockquote 38,0,0,0,0 —>

В основ­ном, при частич­ной замене пане­лей кузо­ва при­ме­ня­ет­ся четы­ре типа соеди­не­ний:

p, blockquote 39,0,0,0,0 —>

  • Соеди­не­ние встык
  • Соеди­не­ние встык со сме­ще­ни­ем (сту­пен­ча­тое)
  • Соеди­не­ние встык со встав­кой
  • Соеди­не­ние вна­хлёст

Тип при­ме­ня­е­мо­го соеди­не­ния зави­сит от реко­мен­да­ций про­из­во­ди­те­ля, рас­по­ло­же­ния лини сре­за, типа и кон­фи­гу­ра­ции пане­ли.

p, blockquote 40,0,0,0,0 —>

Соеди­не­ние встык

p, blockquote 41,0,0,0,0 —>

Сты­ко­вые соеди­не­ния со встав­кой или без неё обыч­но при­ме­ня­ют­ся на закры­тых сек­ци­ях, таких как стой­ки кузо­ва, поро­ги и лон­же­ро­ны, а так­же на лице­вых пане­лях.

p, blockquote 42,0,0,0,0 —>

Соеди­не­ние встык со сме­ще­ни­ем (сту­пен­ча­тое)

p, blockquote 43,0,0,1,0 —>

Сты­ко­вые соеди­не­ния со сме­ще­ни­ем реко­мен­ду­ет­ся при­ме­нять на стой­ках кузо­ва, перед­них лон­же­ро­нах.

p, blockquote 44,0,0,0,0 —>

Смысл в том, что новая и ста­рая части закры­той сек­ции обре­за­ют­ся на раз­ных уров­нях и вме­сте обра­зу­ют одну проч­ную кон­струк­цию (см. рису­нок).

p, blockquote 45,0,0,0,0 —>

Соеди­не­ние встык со встав­кой

p, blockquote 46,0,0,0,0 —>

Соеди­не­ние «встык со встав­кой» исполь­зу­ет­ся, в основ­ном, в закры­тых сек­ци­ях, таких, как перед­ние лон­же­ро­ны, поро­ги, стой­ки кузо­ва.

p, blockquote 47,0,0,0,0 —>

Встав­ки – это неболь­шие части метал­ла, кото­рые оста­ют­ся внут­ри сек­ций. Встав­ки помо­га­ют ров­но состы­ко­вать соеди­не­ние, облег­ча­ют про­цесс сва­ри­ва­ния и могут уси­ли­вать соеди­не­ние. Встав­ка долж­на быть из метал­ла той же тол­щи­ны. Жела­тель­но от такой же дета­ли. Отре­за­ет­ся сег­мент длин­ной 5–10 см такой же фор­мы (про­фи­ля) и при­ва­ри­ва­ет­ся с обрат­ной сто­ро­ны. При свар­ке со встав­кой, для хоро­ше­го про­ник­но­ве­ния, зазор дол­жен быть в 3 раза боль­ше тол­щи­ны при­ва­ри­ва­е­мо­го листо­во­го метал­ла (обыч­но 3 мм).

p, blockquote 48,0,0,0,0 —>

Встав­ка так­же помо­га­ет немно­го рас­се­и­вать излиш­нее теп­ло при свар­ке соеди­не­ния и умень­ша­ет теп­ло­вую дефор­ма­цию метал­ла.

p, blockquote 49,0,0,0,0 —>

При исполь­зо­ва­нии встав­ки мож­но про­свер­лить отвер­стия на кра­ях лице­вой части и через них допол­ни­тель­но при­ва­рить встав­ку. Такой при­ём часто при­ме­ня­ет­ся при соеди­не­нии струк­тур­ных эле­мен­тов.

p, blockquote 50,0,0,0,0 —>

Соеди­не­ние вна­хлёст

p, blockquote 51,0,0,0,0 —>

p, blockquote 52,0,0,0,0 —>

Соеди­не­ние вна­хлёст реко­мен­ду­ет­ся для зад­них лон­же­ро­нов, при замене пола багаж­ни­ка, дни­ща авто­мо­би­ля и цен­траль­ной стой­ки, а так­же в тех слу­чая, когда шов полу­ча­ет­ся длин­ный и не прак­тич­но при­ме­нять соеди­не­ние встык.

p, blockquote 53,0,0,0,0 —>

Нахлёст обыч­но дела­ет­ся в 2–3 см. Для луч­ше­го при­ле­га­ния мож­но про­свер­лить отвер­стия с края лице­вой сто­ро­ны и через них про­ва­рить металл, рас­по­ла­га­ю­щий­ся с обрат­ной сто­ро­ны.

p, blockquote 54,0,0,0,0 —>

После сты­ков­ки и при­вар­ки про­ме­жу­точ­ных точек, соеди­не­ние про­ва­ри­ва­ет­ся пол­но­стью гер­ме­тич­ным швом.

p, blockquote 55,0,0,0,0 —>

Магнитола 2-DIN с DVD и раскладывающимся монитором

Наверное, самым простым решением станет вариант покупки магнитолы в автомобиль с раскладным монитором для просмотра фильмов с помощью DVD или флэш-памяти. В такой ситуации монитор будет небольшой, а находиться он может только в месте установки самой магнитолы. Это простой вариант, который не потребует никаких переделок. Достаточно купить оборудование, установить его и наслаждаться видео в автомобиле. Можно посмотреть на такие модели оборудования:

Как видите, рынок предлагает просто удивительные возможности покупки замечательных изделий в ваш автомобиль. Электроника не стоит на месте, можно достаточно просто и недорого обзавестись очень современными средствами для вашей машины. И при этом не придется переделывать проводку и вмешиваться в целостность салона. Достаточно установить симпатичную компактную магнитолу в салон и получить необходимые возможности развлечений в авто.

Большой экран для заднего дивана, встроенный в потолок

Высокие автомобили, такие как минивэны или большие универсалы, микроавтобусы и прочие объемные типы кузова предоставляют возможности для очень удобного размещения средств развлечения в салоне. Можно соорудить прекрасный модуль для просмотра DVD-видео за сравнительно небольшие деньги. Для этого вам потребуется довольно мало, тем не менее, все работы должны быть выполнены качественно. Процесс следующий:

Подключение такого устройства можно вывести через потолок, для этого придется снять отделку и провести провода под ней. Это позволит избежать большого количества проводов в автомобиле. Конечно, телевизор вам нужно покупать не бытовой, а специальный автомобильный. Подключение через 12V станет основным параметром, который стоит учитывать при установке такого оборудования в систему вашего транспорта.
